Картофелесажалка полунавесная

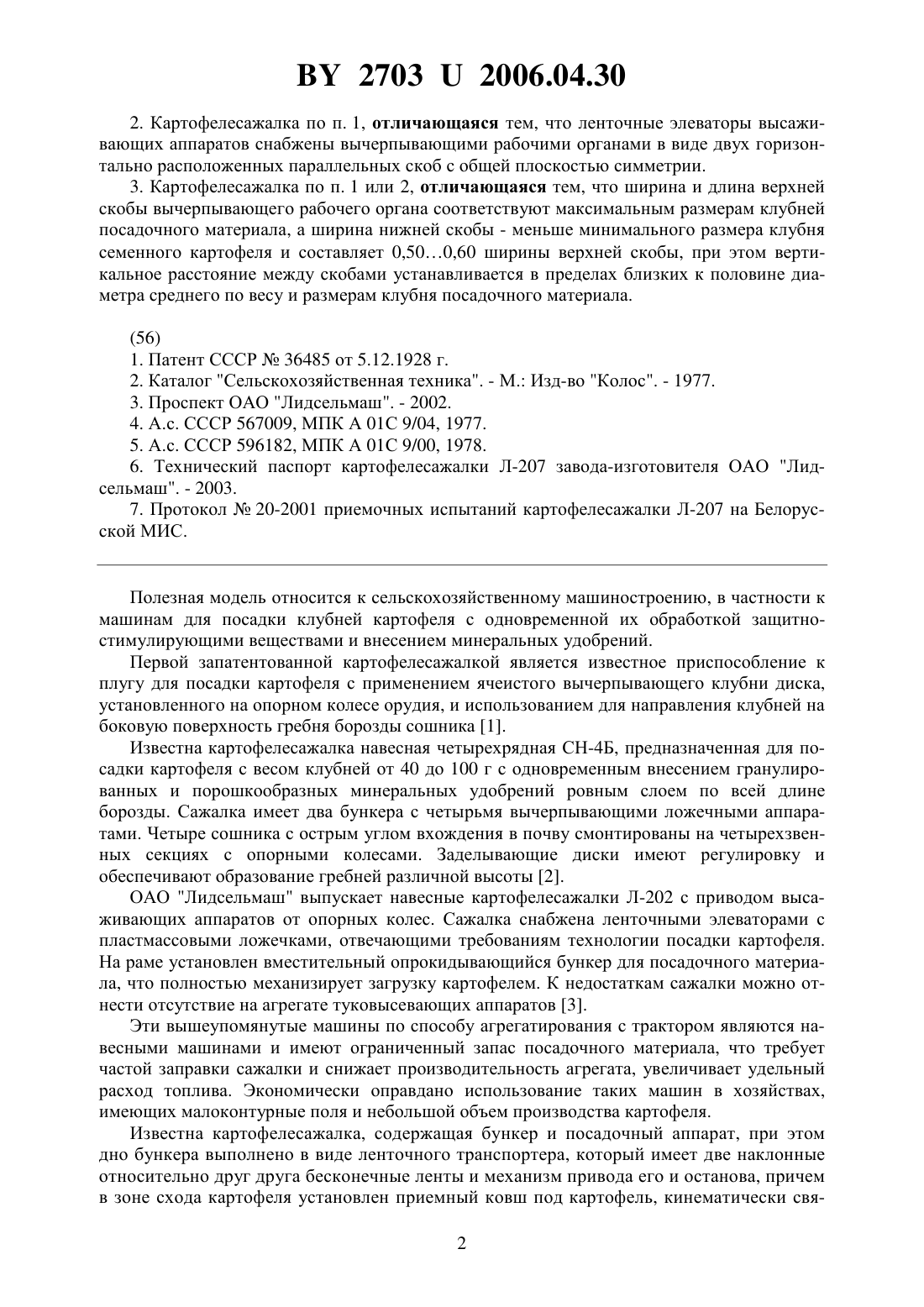

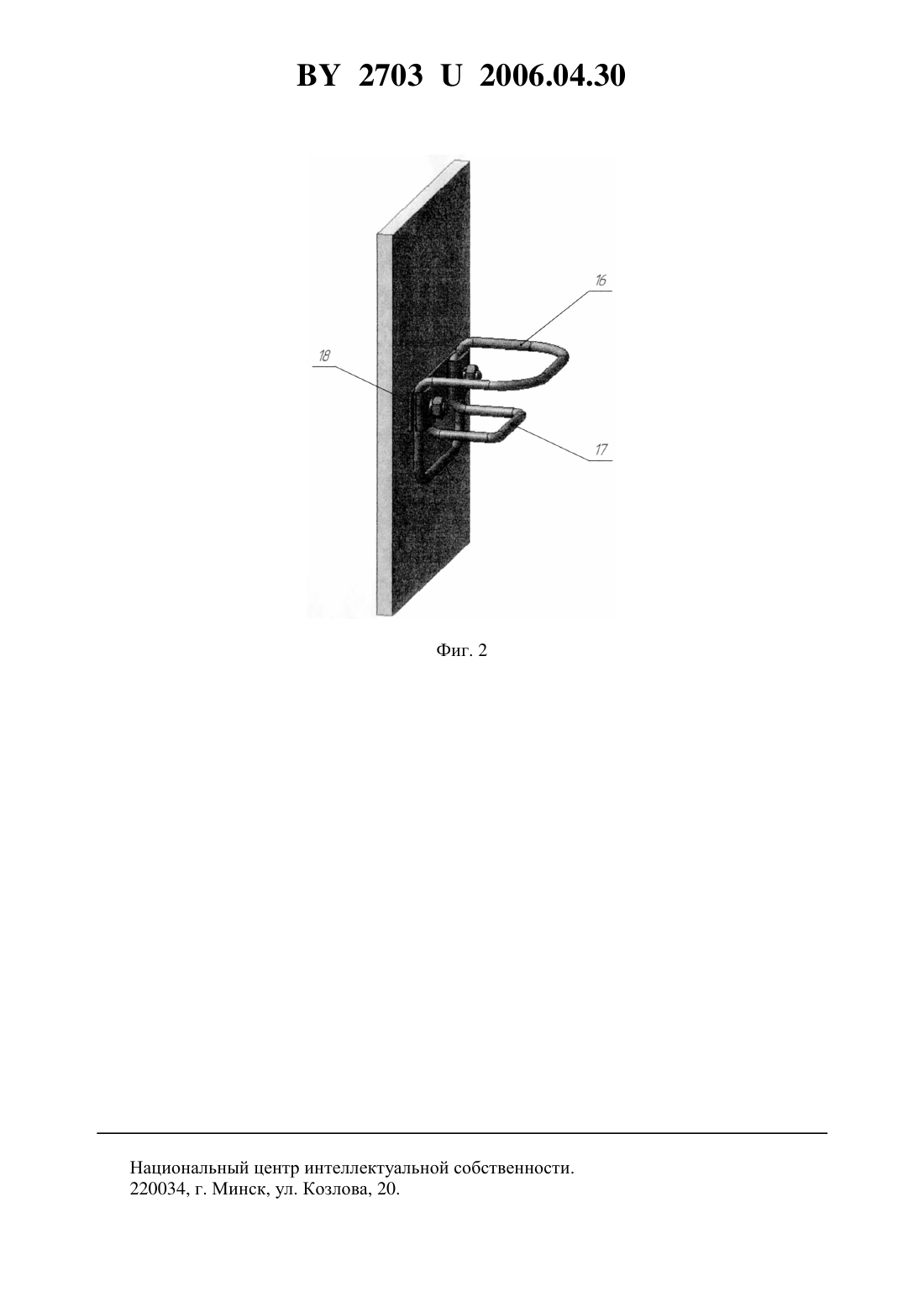

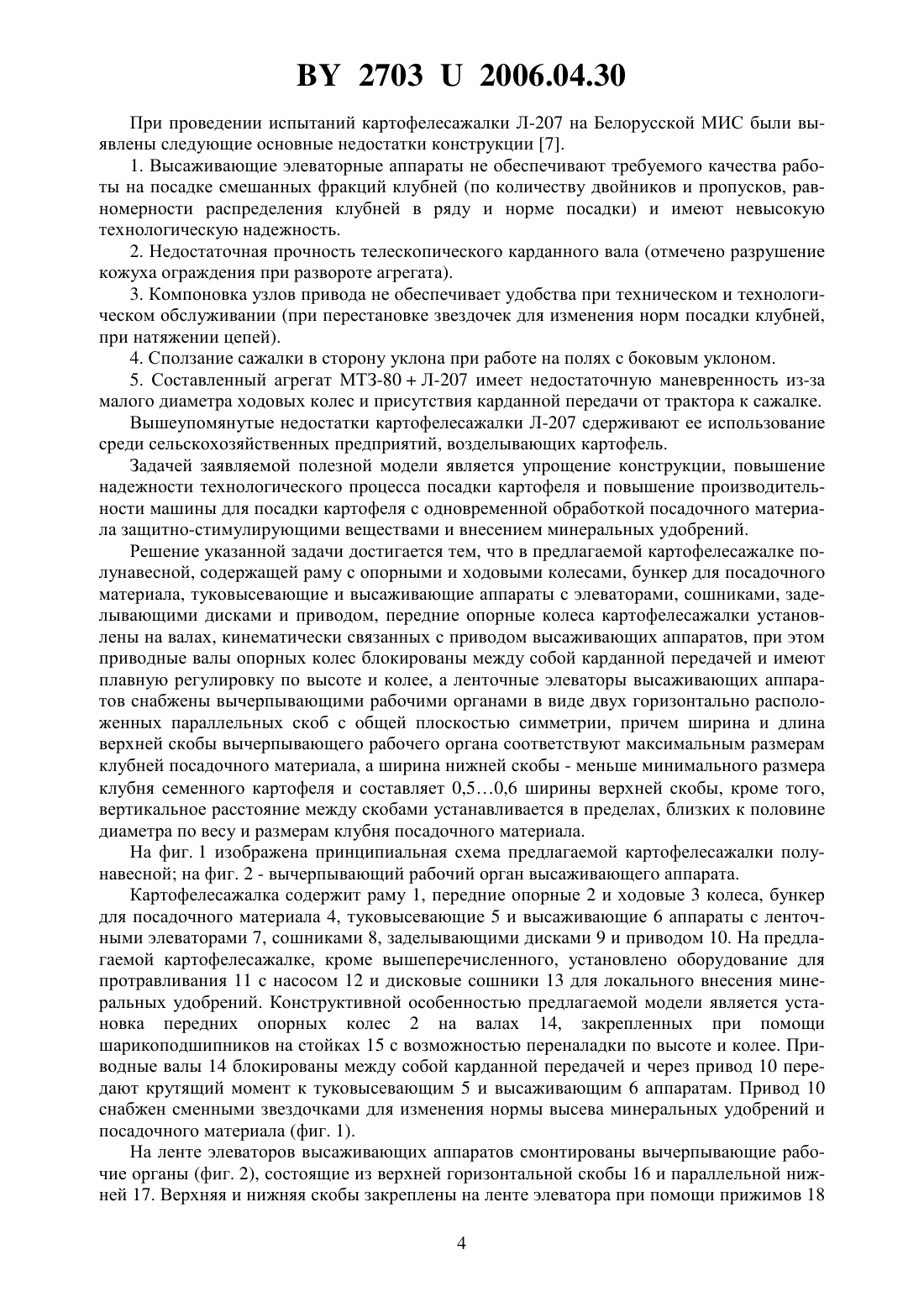

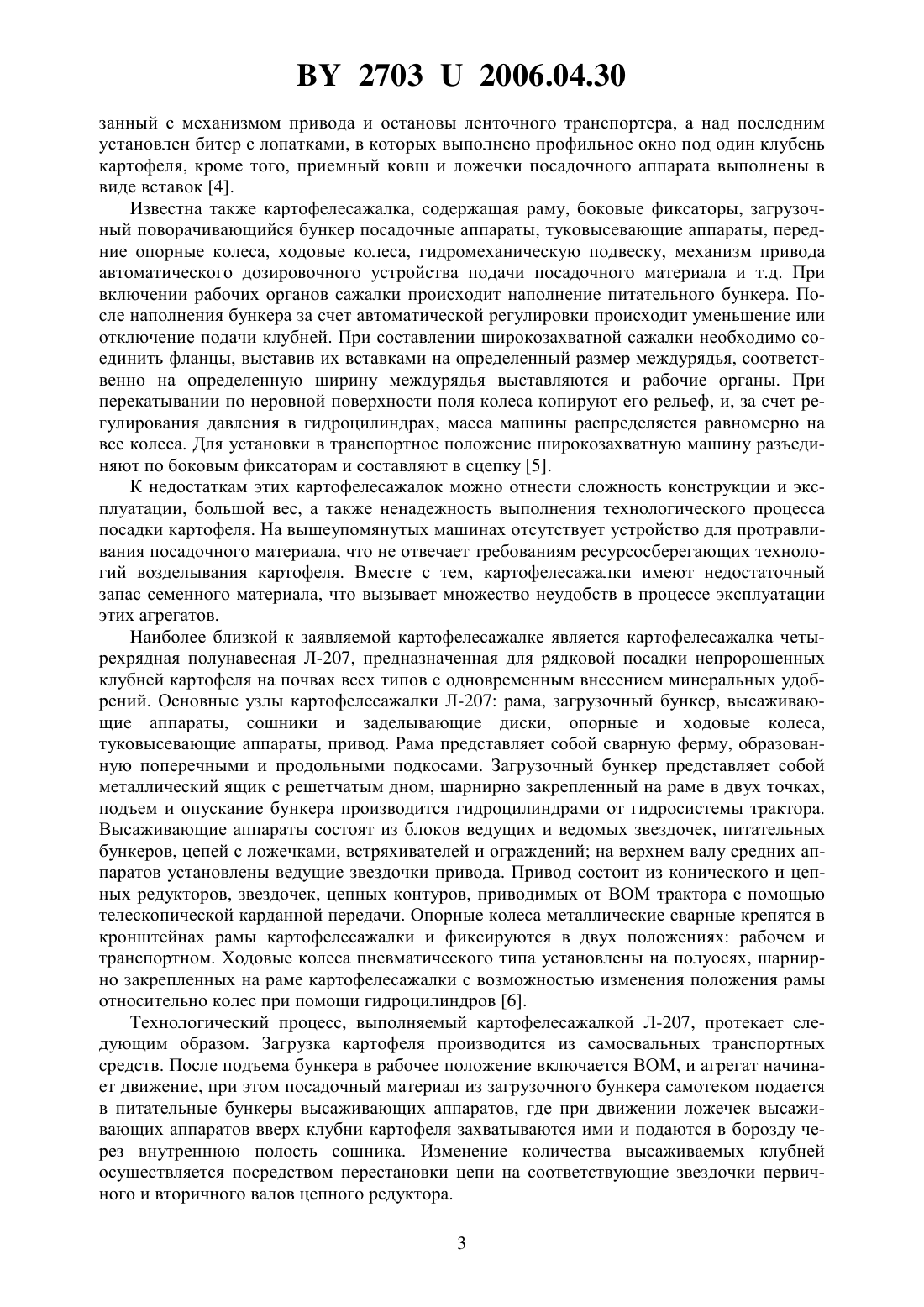

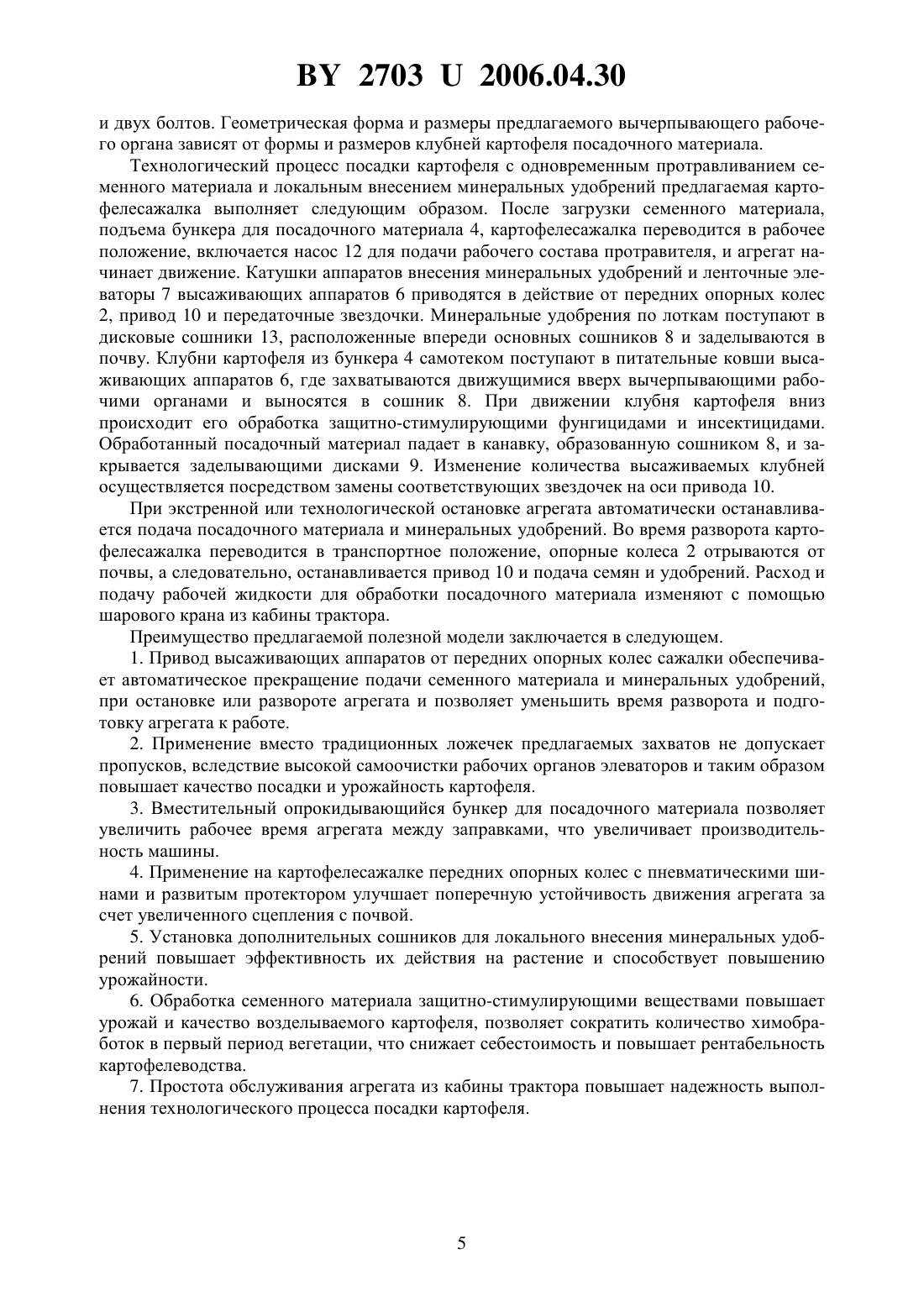

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства Национальной академии наук Беларуси(72) Авторы Рапинчук Александр Леонидович Дашков Владимир Николаевич Антоненко Александр Николаевич Тихонович Владимир Константинович(73) Патентообладатель Республиканское унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства Национальной академии наук Беларуси(57) 1. Картофелесажалка полунавесная, содержащая раму с опорными и ходовыми колесами, бункер для посадочного материала, туковысевающие и высаживающие аппараты с элеваторами, сошниками, заделывающими дисками и приводом, отличающаяся тем, что передние опорные колеса картофелесажалки установлены на валах, кинематически связанных с приводом высаживающих аппаратов, при этом приводные валы опорных колес установлены на регулируемых по высоте и колее стойках и блокированы между собой карданной передачей. 27032006.04.30 2. Картофелесажалка по п. 1, отличающаяся тем, что ленточные элеваторы высаживающих аппаратов снабжены вычерпывающими рабочими органами в виде двух горизонтально расположенных параллельных скоб с общей плоскостью симметрии. 3. Картофелесажалка по п. 1 или 2, отличающаяся тем, что ширина и длина верхней скобы вычерпывающего рабочего органа соответствуют максимальным размерам клубней посадочного материала, а ширина нижней скобы - меньше минимального размера клубня семенного картофеля и составляет 0,500,60 ширины верхней скобы, при этом вертикальное расстояние между скобами устанавливается в пределах близких к половине диаметра среднего по весу и размерам клубня посадочного материала.(56) 1. Патент СССР 36485 от 5.12.1928 г. 2. Каталог Сельскохозяйственная техника. - М. Изд-во Колос. - 1977. 3. Проспект ОАО Лидсельмаш. - 2002. 4. А.с. СССР 567009, МПК А 01 С 9/04, 1977. 5. А.с. СССР 596182, МПК А 01 С 9/00, 1978. 6. Технический паспорт картофелесажалки Л-207 завода-изготовителя ОАО Лидсельмаш. - 2003. 7. Протокол 20-2001 приемочных испытаний картофелесажалки Л-207 на Белорусской МИС. Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для посадки клубней картофеля с одновременной их обработкой защитностимулирующими веществами и внесением минеральных удобрений. Первой запатентованной картофелесажалкой является известное приспособление к плугу для посадки картофеля с применением ячеистого вычерпывающего клубни диска,установленного на опорном колесе орудия, и использованием для направления клубней на боковую поверхность гребня борозды сошника 1. Известна картофелесажалка навесная четырехрядная СН-4 Б, предназначенная для посадки картофеля с весом клубней от 40 до 100 г с одновременным внесением гранулированных и порошкообразных минеральных удобрений ровным слоем по всей длине борозды. Сажалка имеет два бункера с четырьмя вычерпывающими ложечными аппаратами. Четыре сошника с острым углом вхождения в почву смонтированы на четырехзвенных секциях с опорными колесами. Заделывающие диски имеют регулировку и обеспечивают образование гребней различной высоты 2. ОАО Лидсельмаш выпускает навесные картофелесажалки Л-202 с приводом высаживающих аппаратов от опорных колес. Сажалка снабжена ленточными элеваторами с пластмассовыми ложечками, отвечающими требованиям технологии посадки картофеля. На раме установлен вместительный опрокидывающийся бункер для посадочного материала, что полностью механизирует загрузку картофелем. К недостаткам сажалки можно отнести отсутствие на агрегате туковысевающих аппаратов 3. Эти вышеупомянутые машины по способу агрегатирования с трактором являются навесными машинами и имеют ограниченный запас посадочного материала, что требует частой заправки сажалки и снижает производительность агрегата, увеличивает удельный расход топлива. Экономически оправдано использование таких машин в хозяйствах,имеющих малоконтурные поля и небольшой объем производства картофеля. Известна картофелесажалка, содержащая бункер и посадочный аппарат, при этом дно бункера выполнено в виде ленточного транспортера, который имеет две наклонные относительно друг друга бесконечные ленты и механизм привода его и останова, причем в зоне схода картофеля установлен приемный ковш под картофель, кинематически свя 2 27032006.04.30 занный с механизмом привода и остановы ленточного транспортера, а над последним установлен битер с лопатками, в которых выполнено профильное окно под один клубень картофеля, кроме того, приемный ковш и ложечки посадочного аппарата выполнены в виде вставок 4. Известна также картофелесажалка, содержащая раму, боковые фиксаторы, загрузочный поворачивающийся бункер посадочные аппараты, туковысевающие аппараты, передние опорные колеса, ходовые колеса, гидромеханическую подвеску, механизм привода автоматического дозировочного устройства подачи посадочного материала и т.д. При включении рабочих органов сажалки происходит наполнение питательного бункера. После наполнения бункера за счет автоматической регулировки происходит уменьшение или отключение подачи клубней. При составлении широкозахватной сажалки необходимо соединить фланцы, выставив их вставками на определенный размер междурядья, соответственно на определенную ширину междурядья выставляются и рабочие органы. При перекатывании по неровной поверхности поля колеса копируют его рельеф, и, за счет регулирования давления в гидроцилиндрах, масса машины распределяется равномерно на все колеса. Для установки в транспортное положение широкозахватную машину разъединяют по боковым фиксаторам и составляют в сцепку 5. К недостаткам этих картофелесажалок можно отнести сложность конструкции и эксплуатации, большой вес, а также ненадежность выполнения технологического процесса посадки картофеля. На вышеупомянутых машинах отсутствует устройство для протравливания посадочного материала, что не отвечает требованиям ресурсосберегающих технологий возделывания картофеля. Вместе с тем, картофелесажалки имеют недостаточный запас семенного материала, что вызывает множество неудобств в процессе эксплуатации этих агрегатов. Наиболее близкой к заявляемой картофелесажалке является картофелесажалка четырехрядная полунавесная Л-207, предназначенная для рядковой посадки непророщенных клубней картофеля на почвах всех типов с одновременным внесением минеральных удобрений. Основные узлы картофелесажалки Л-207 рама, загрузочный бункер, высаживающие аппараты, сошники и заделывающие диски, опорные и ходовые колеса,туковысевающие аппараты, привод. Рама представляет собой сварную ферму, образованную поперечными и продольными подкосами. Загрузочный бункер представляет собой металлический ящик с решетчатым дном, шарнирно закрепленный на раме в двух точках,подъем и опускание бункера производится гидроцилиндрами от гидросистемы трактора. Высаживающие аппараты состоят из блоков ведущих и ведомых звездочек, питательных бункеров, цепей с ложечками, встряхивателей и ограждений на верхнем валу средних аппаратов установлены ведущие звездочки привода. Привод состоит из конического и цепных редукторов, звездочек, цепных контуров, приводимых от ВОМ трактора с помощью телескопической карданной передачи. Опорные колеса металлические сварные крепятся в кронштейнах рамы картофелесажалки и фиксируются в двух положениях рабочем и транспортном. Ходовые колеса пневматического типа установлены на полуосях, шарнирно закрепленных на раме картофелесажалки с возможностью изменения положения рамы относительно колес при помощи гидроцилиндров 6. Технологический процесс, выполняемый картофелесажалкой Л-207, протекает следующим образом. Загрузка картофеля производится из самосвальных транспортных средств. После подъема бункера в рабочее положение включается ВОМ, и агрегат начинает движение, при этом посадочный материал из загрузочного бункера самотеком подается в питательные бункеры высаживающих аппаратов, где при движении ложечек высаживающих аппаратов вверх клубни картофеля захватываются ими и подаются в борозду через внутреннюю полость сошника. Изменение количества высаживаемых клубней осуществляется посредством перестановки цепи на соответствующие звездочки первичного и вторичного валов цепного редуктора. 3 27032006.04.30 При проведении испытаний картофелесажалки Л-207 на Белорусской МИС были выявлены следующие основные недостатки конструкции 7. 1. Высаживающие элеваторные аппараты не обеспечивают требуемого качества работы на посадке смешанных фракций клубней (по количеству двойников и пропусков, равномерности распределения клубней в ряду и норме посадки) и имеют невысокую технологическую надежность. 2. Недостаточная прочность телескопического карданного вала (отмечено разрушение кожуха ограждения при развороте агрегата). 3. Компоновка узлов привода не обеспечивает удобства при техническом и технологическом обслуживании (при перестановке звездочек для изменения норм посадки клубней,при натяжении цепей). 4. Сползание сажалки в сторону уклона при работе на полях с боковым уклоном. 5. Составленный агрегат МТЗ-80 Л-207 имеет недостаточную маневренность из-за малого диаметра ходовых колес и присутствия карданной передачи от трактора к сажалке. Вышеупомянутые недостатки картофелесажалки Л-207 сдерживают ее использование среди сельскохозяйственных предприятий, возделывающих картофель. Задачей заявляемой полезной модели является упрощение конструкции, повышение надежности технологического процесса посадки картофеля и повышение производительности машины для посадки картофеля с одновременной обработкой посадочного материала защитно-стимулирующими веществами и внесением минеральных удобрений. Решение указанной задачи достигается тем, что в предлагаемой картофелесажалке полунавесной, содержащей раму с опорными и ходовыми колесами, бункер для посадочного материала, туковысевающие и высаживающие аппараты с элеваторами, сошниками, заделывающими дисками и приводом, передние опорные колеса картофелесажалки установлены на валах, кинематически связанных с приводом высаживающих аппаратов, при этом приводные валы опорных колес блокированы между собой карданной передачей и имеют плавную регулировку по высоте и колее, а ленточные элеваторы высаживающих аппаратов снабжены вычерпывающими рабочими органами в виде двух горизонтально расположенных параллельных скоб с общей плоскостью симметрии, причем ширина и длина верхней скобы вычерпывающего рабочего органа соответствуют максимальным размерам клубней посадочного материала, а ширина нижней скобы - меньше минимального размера клубня семенного картофеля и составляет 0,50,6 ширины верхней скобы, кроме того,вертикальное расстояние между скобами устанавливается в пределах, близких к половине диаметра по весу и размерам клубня посадочного материала. На фиг. 1 изображена принципиальная схема предлагаемой картофелесажалки полунавесной на фиг. 2 - вычерпывающий рабочий орган высаживающего аппарата. Картофелесажалка содержит раму 1, передние опорные 2 и ходовые 3 колеса, бункер для посадочного материала 4, туковысевающие 5 и высаживающие 6 аппараты с ленточными элеваторами 7, сошниками 8, заделывающими дисками 9 и приводом 10. На предлагаемой картофелесажалке, кроме вышеперечисленного, установлено оборудование для протравливания 11 с насосом 12 и дисковые сошники 13 для локального внесения минеральных удобрений. Конструктивной особенностью предлагаемой модели является установка передних опорных колес 2 на валах 14, закрепленных при помощи шарикоподшипников на стойках 15 с возможностью переналадки по высоте и колее. Приводные валы 14 блокированы между собой карданной передачей и через привод 10 передают крутящий момент к туковысевающим 5 и высаживающим 6 аппаратам. Привод 10 снабжен сменными звездочками для изменения нормы высева минеральных удобрений и посадочного материала (фиг. 1). На ленте элеваторов высаживающих аппаратов смонтированы вычерпывающие рабочие органы (фиг. 2), состоящие из верхней горизонтальной скобы 16 и параллельной нижней 17. Верхняя и нижняя скобы закреплены на ленте элеватора при помощи прижимов 18 4 27032006.04.30 и двух болтов. Геометрическая форма и размеры предлагаемого вычерпывающего рабочего органа зависят от формы и размеров клубней картофеля посадочного материала. Технологический процесс посадки картофеля с одновременным протравливанием семенного материала и локальным внесением минеральных удобрений предлагаемая картофелесажалка выполняет следующим образом. После загрузки семенного материала,подъема бункера для посадочного материала 4, картофелесажалка переводится в рабочее положение, включается насос 12 для подачи рабочего состава протравителя, и агрегат начинает движение. Катушки аппаратов внесения минеральных удобрений и ленточные элеваторы 7 высаживающих аппаратов 6 приводятся в действие от передних опорных колес 2, привод 10 и передаточные звездочки. Минеральные удобрения по лоткам поступают в дисковые сошники 13, расположенные впереди основных сошников 8 и заделываются в почву. Клубни картофеля из бункера 4 самотеком поступают в питательные ковши высаживающих аппаратов 6, где захватываются движущимися вверх вычерпывающими рабочими органами и выносятся в сошник 8. При движении клубня картофеля вниз происходит его обработка защитно-стимулирующими фунгицидами и инсектицидами. Обработанный посадочный материал падает в канавку, образованную сошником 8, и закрывается заделывающими дисками 9. Изменение количества высаживаемых клубней осуществляется посредством замены соответствующих звездочек на оси привода 10. При экстренной или технологической остановке агрегата автоматически останавливается подача посадочного материала и минеральных удобрений. Во время разворота картофелесажалка переводится в транспортное положение, опорные колеса 2 отрываются от почвы, а следовательно, останавливается привод 10 и подача семян и удобрений. Расход и подачу рабочей жидкости для обработки посадочного материала изменяют с помощью шарового крана из кабины трактора. Преимущество предлагаемой полезной модели заключается в следующем. 1. Привод высаживающих аппаратов от передних опорных колес сажалки обеспечивает автоматическое прекращение подачи семенного материала и минеральных удобрений,при остановке или развороте агрегата и позволяет уменьшить время разворота и подготовку агрегата к работе. 2. Применение вместо традиционных ложечек предлагаемых захватов не допускает пропусков, вследствие высокой самоочистки рабочих органов элеваторов и таким образом повышает качество посадки и урожайность картофеля. 3. Вместительный опрокидывающийся бункер для посадочного материала позволяет увеличить рабочее время агрегата между заправками, что увеличивает производительность машины. 4. Применение на картофелесажалке передних опорных колес с пневматическими шинами и развитым протектором улучшает поперечную устойчивость движения агрегата за счет увеличенного сцепления с почвой. 5. Установка дополнительных сошников для локального внесения минеральных удобрений повышает эффективность их действия на растение и способствует повышению урожайности. 6. Обработка семенного материала защитно-стимулирующими веществами повышает урожай и качество возделываемого картофеля, позволяет сократить количество химобработок в первый период вегетации, что снижает себестоимость и повышает рентабельность картофелеводства. 7. Простота обслуживания агрегата из кабины трактора повышает надежность выполнения технологического процесса посадки картофеля. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
