Контрольный образец

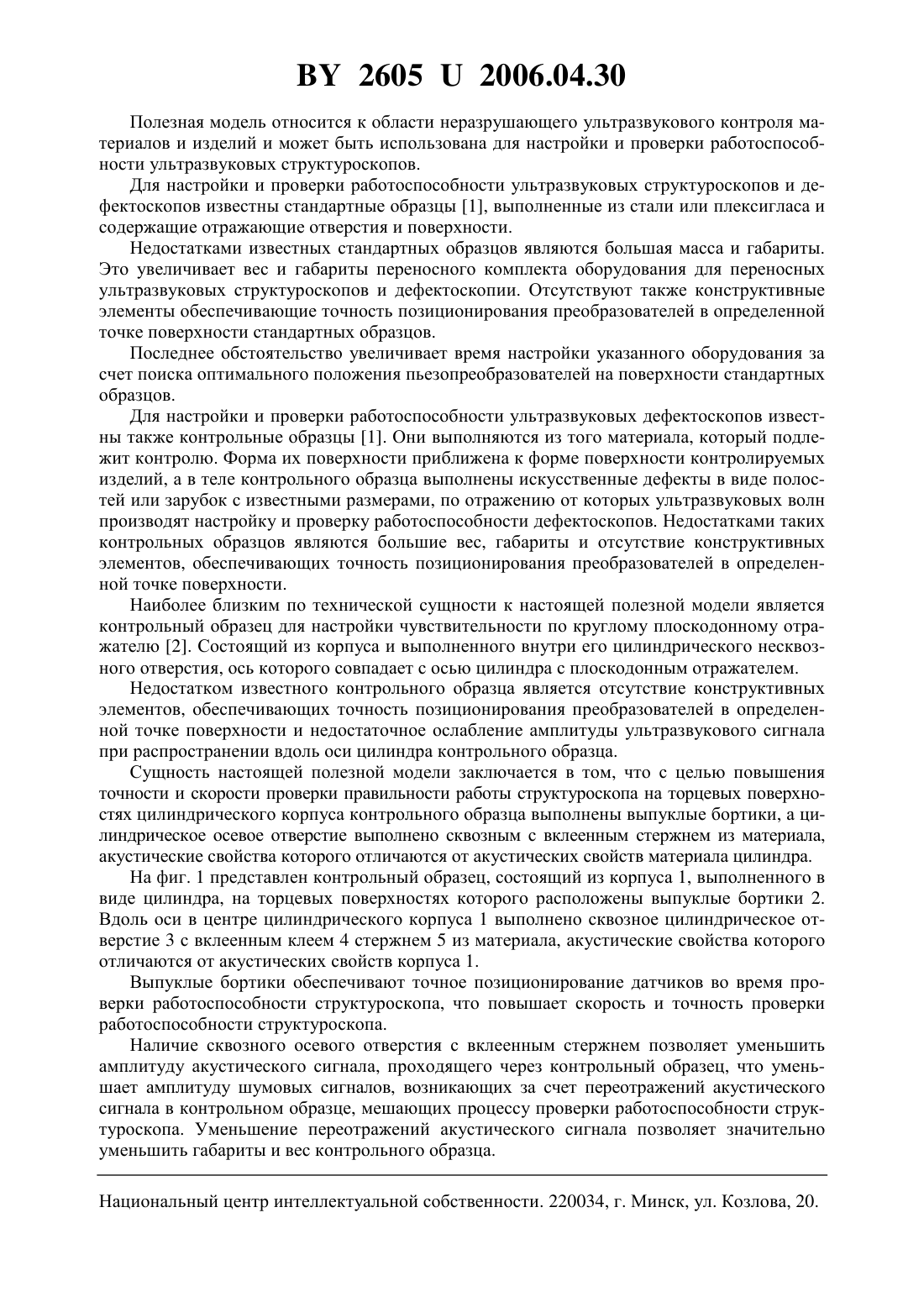

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Институт прикладной физики Национальной академии наук Беларуси(72) Авторы Майоров Александр Леонидович Парадинец Валерий Васильевич Коновалов Георгий Евменьевич Гиль Николай Николаевич(73) Патентообладатель Государственное научное учреждение Институт прикладной физики Национальной академии наук Беларуси(57) Контрольный образец для ультразвукового структуроскопа в виде цилиндра с осевым отверстием, отличающийся тем, что на его торцевых поверхностях выполнены выпуклые бортики, осевое отверстие выполнено сквозным, и в него вклеен стержень из материала,акустические свойства которого отличаются от акустических свойств материала цилиндра.(56) 1. Алешин Н.П. Лупачев В.Г. Ультразвуковая дефектоскопия Справочное пособие.Мн. Вышэйшая школа, 1987. - С. 75, рис. 3.13. 2. Ермолов И. Н., Алешин Н. П., Потапов А.И. Неразрушающий контроль. Кн. 2. Акустические методы контроля. - М. Высшая школа, 1991. - С. 107, рис. 2.10(а). 26052006.04.30 Полезная модель относится к области неразрушающего ультразвукового контроля материалов и изделий и может быть использована для настройки и проверки работоспособности ультразвуковых структуроскопов. Для настройки и проверки работоспособности ультразвуковых структуроскопов и дефектоскопов известны стандартные образцы 1, выполненные из стали или плексигласа и содержащие отражающие отверстия и поверхности. Недостатками известных стандартных образцов являются большая масса и габариты. Это увеличивает вес и габариты переносного комплекта оборудования для переносных ультразвуковых структуроскопов и дефектоскопии. Отсутствуют также конструктивные элементы обеспечивающие точность позиционирования преобразователей в определенной точке поверхности стандартных образцов. Последнее обстоятельство увеличивает время настройки указанного оборудования за счет поиска оптимального положения пьезопреобразователей на поверхности стандартных образцов. Для настройки и проверки работоспособности ультразвуковых дефектоскопов известны также контрольные образцы 1. Они выполняются из того материала, который подлежит контролю. Форма их поверхности приближена к форме поверхности контролируемых изделий, а в теле контрольного образца выполнены искусственные дефекты в виде полостей или зарубок с известными размерами, по отражению от которых ультразвуковых волн производят настройку и проверку работоспособности дефектоскопов. Недостатками таких контрольных образцов являются большие вес, габариты и отсутствие конструктивных элементов, обеспечивающих точность позиционирования преобразователей в определенной точке поверхности. Наиболее близким по технической сущности к настоящей полезной модели является контрольный образец для настройки чувствительности по круглому плоскодонному отражателю 2. Состоящий из корпуса и выполненного внутри его цилиндрического несквозного отверстия, ось которого совпадает с осью цилиндра с плоскодонным отражателем. Недостатком известного контрольного образца является отсутствие конструктивных элементов, обеспечивающих точность позиционирования преобразователей в определенной точке поверхности и недостаточное ослабление амплитуды ультразвукового сигнала при распространении вдоль оси цилиндра контрольного образца. Сущность настоящей полезной модели заключается в том, что с целью повышения точности и скорости проверки правильности работы структуроскопа на торцевых поверхностях цилиндрического корпуса контрольного образца выполнены выпуклые бортики, а цилиндрическое осевое отверстие выполнено сквозным с вклеенным стержнем из материала,акустические свойства которого отличаются от акустических свойств материала цилиндра. На фиг. 1 представлен контрольный образец, состоящий из корпуса 1, выполненного в виде цилиндра, на торцевых поверхностях которого расположены выпуклые бортики 2. Вдоль оси в центре цилиндрического корпуса 1 выполнено сквозное цилиндрическое отверстие 3 с вклеенным клеем 4 стержнем 5 из материала, акустические свойства которого отличаются от акустических свойств корпуса 1. Выпуклые бортики обеспечивают точное позиционирование датчиков во время проверки работоспособности структуроскопа, что повышает скорость и точность проверки работоспособности структуроскопа. Наличие сквозного осевого отверстия с вклеенным стержнем позволяет уменьшить амплитуду акустического сигнала, проходящего через контрольный образец, что уменьшает амплитуду шумовых сигналов, возникающих за счет переотражений акустического сигнала в контрольном образце, мешающих процессу проверки работоспособности структуроскопа. Уменьшение переотражений акустического сигнала позволяет значительно уменьшить габариты и вес контрольного образца. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
