Образец для испытания покрытий

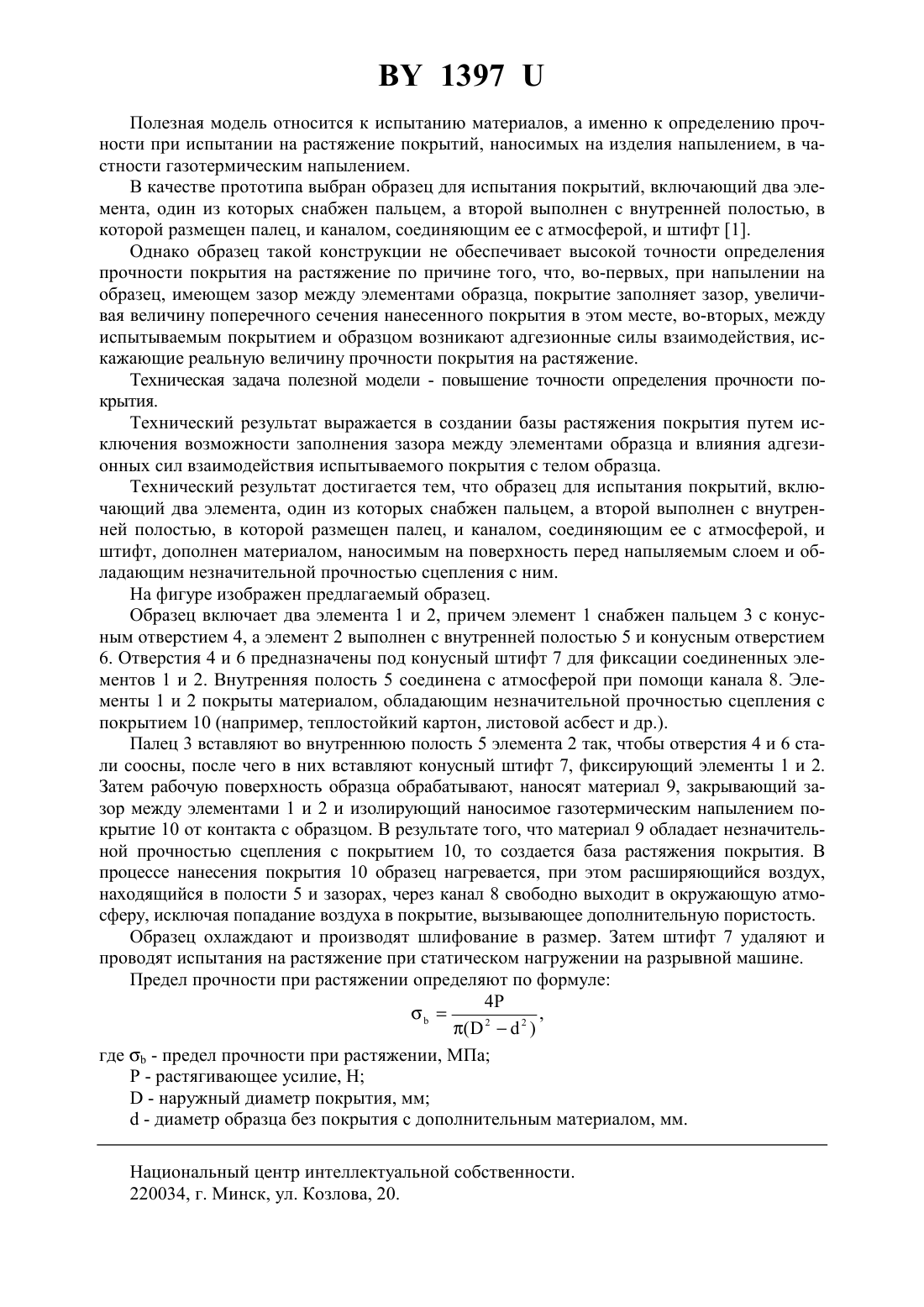

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОБРАЗЕЦ ДЛЯ ИСПЫТАНИЯ ПОКРЫТИЙ(72) Автор Буйкус Кястас Вито(57) Образец для испытания покрытий, включающий два элемента, один из которых снабжен пальцем, а второй выполнен с внутренней полостью, в которой размещен палец, и каналом, соединяющим ее с атмосферой, и штифт, отличающийся тем, что дополнен материалом, наносимым на поверхность перед напылением испытываемого слоя и обладающим незначительной прочностью сцепления с ним. 1397 Полезная модель относится к испытанию материалов, а именно к определению прочности при испытании на растяжение покрытий, наносимых на изделия напылением, в частности газотермическим напылением. В качестве прототипа выбран образец для испытания покрытий, включающий два элемента, один из которых снабжен пальцем, а второй выполнен с внутренней полостью, в которой размещен палец, и каналом, соединяющим ее с атмосферой, и штифт 1. Однако образец такой конструкции не обеспечивает высокой точности определения прочности покрытия на растяжение по причине того, что, во-первых, при напылении на образец, имеющем зазор между элементами образца, покрытие заполняет зазор, увеличивая величину поперечного сечения нанесенного покрытия в этом месте, во-вторых, между испытываемым покрытием и образцом возникают адгезионные силы взаимодействия, искажающие реальную величину прочности покрытия на растяжение. Техническая задача полезной модели - повышение точности определения прочности покрытия. Технический результат выражается в создании базы растяжения покрытия путем исключения возможности заполнения зазора между элементами образца и влияния адгезионных сил взаимодействия испытываемого покрытия с телом образца. Технический результат достигается тем, что образец для испытания покрытий, включающий два элемента, один из которых снабжен пальцем, а второй выполнен с внутренней полостью, в которой размещен палец, и каналом, соединяющим ее с атмосферой, и штифт, дополнен материалом, наносимым на поверхность перед напыляемым слоем и обладающим незначительной прочностью сцепления с ним. На фигуре изображен предлагаемый образец. Образец включает два элемента 1 и 2, причем элемент 1 снабжен пальцем 3 с конусным отверстием 4, а элемент 2 выполнен с внутренней полостью 5 и конусным отверстием 6. Отверстия 4 и 6 предназначены под конусный штифт 7 для фиксации соединенных элементов 1 и 2. Внутренняя полость 5 соединена с атмосферой при помощи канала 8. Элементы 1 и 2 покрыты материалом, обладающим незначительной прочностью сцепления с покрытием 10 (например, теплостойкий картон, листовой асбест и др.). Палец 3 вставляют во внутреннюю полость 5 элемента 2 так, чтобы отверстия 4 и 6 стали соосны, после чего в них вставляют конусный штифт 7, фиксирующий элементы 1 и 2. Затем рабочую поверхность образца обрабатывают, наносят материал 9, закрывающий зазор между элементами 1 и 2 и изолирующий наносимое газотермическим напылением покрытие 10 от контакта с образцом. В результате того, что материал 9 обладает незначительной прочностью сцепления с покрытием 10, то создается база растяжения покрытия. В процессе нанесения покрытия 10 образец нагревается, при этом расширяющийся воздух,находящийся в полости 5 и зазорах, через канал 8 свободно выходит в окружающую атмосферу, исключая попадание воздуха в покрытие, вызывающее дополнительную пористость. Образец охлаждают и производят шлифование в размер. Затем штифт 7 удаляют и проводят испытания на растяжение при статическом нагружении на разрывной машине. Предел прочности при растяжении определяют по формуле 4,( 22 ) где- предел прочности при растяжении, МПа Р - растягивающее усилие, Н- наружный диаметр покрытия, мм- диаметр образца без покрытия с дополнительным материалом, мм. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
