Образец для испытания паяных соединений на циклическую прочность
Номер патента: U 750
Опубликовано: 30.12.2002
Авторы: Латыпова Елена Юрьевна, Цумарев Юрий Алексеевич, Кулешов Владимир Александрович, Цумарева Татьяна Сергеевна
Текст

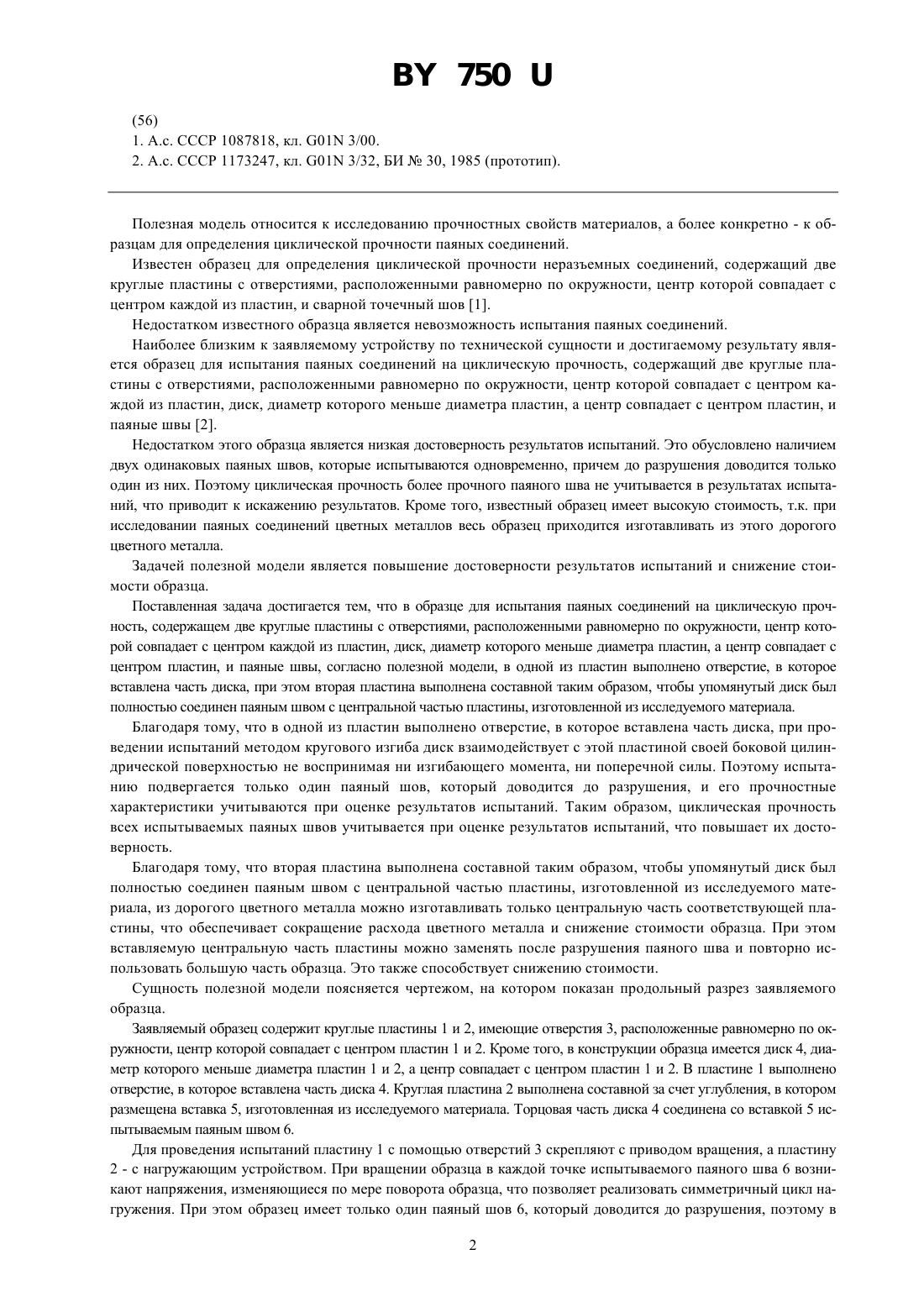

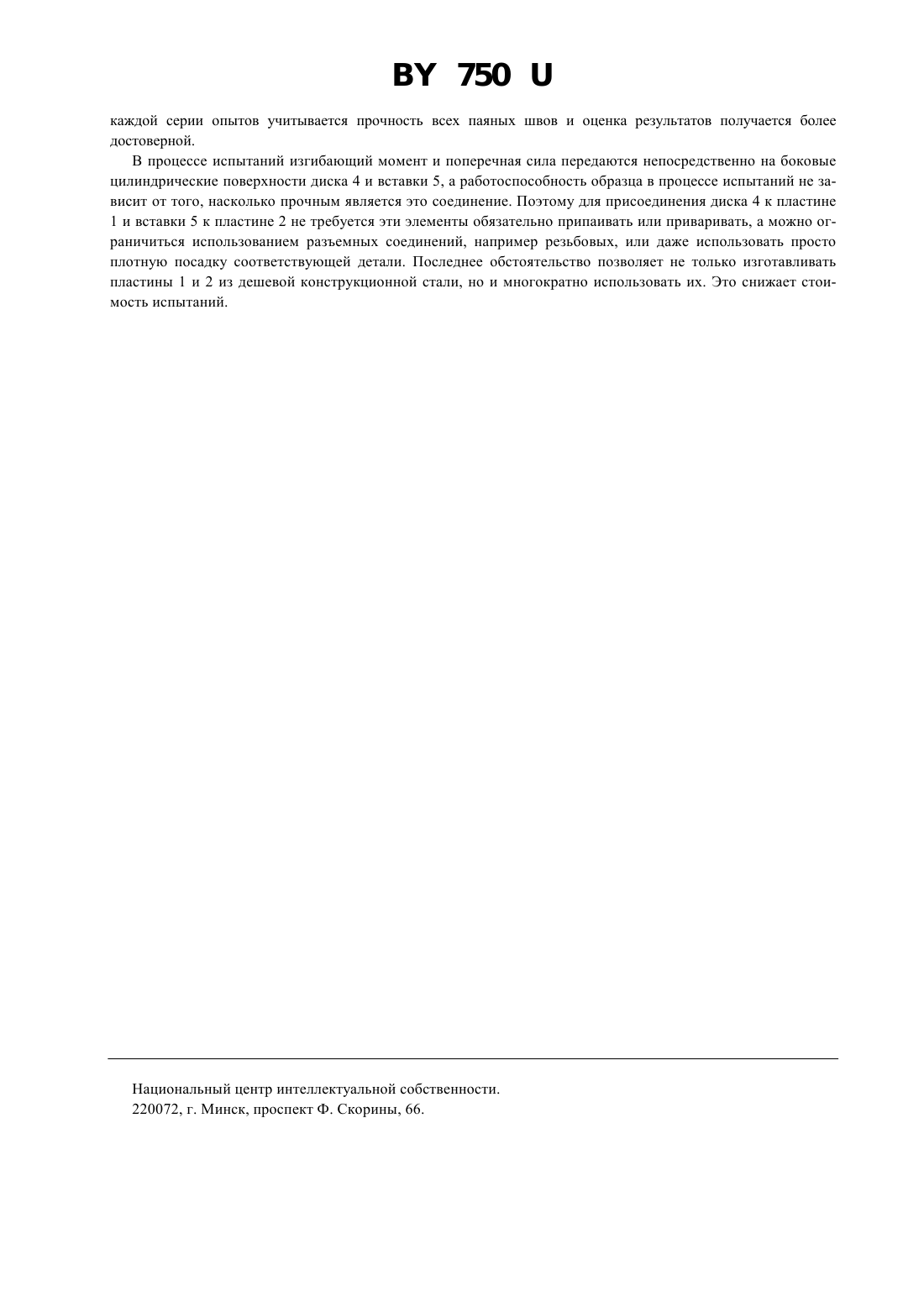

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОБРАЗЕЦ ДЛЯ ИСПЫТАНИЯ ПАЯНЫХ СОЕДИНЕНИЙ НА ЦИКЛИЧЕСКУЮ ПРОЧНОСТЬ(73) Патентообладатели Цумарев Юрий Алексеевич,Латыпова Елена Юрьевна, Цумарева Татьяна Сергеевна, Кулешов Владимир Александрович(57) Образец для испытания паяных соединений на циклическую прочность, содержащий две круглые пластины с отверстиями, расположенными равномерно по окружности, центр которой совпадает с центром каждой из пластин, диск, диаметр которого меньше диаметра пластин, а центр совпадает с центром пластин, и паяные швы, отличающийся тем, что в одной из пластин выполнено отверстие, в которое вставлена часть диска, при этом вторая пластина выполнена составной таким образом, чтобы упомянутый диск был полностью соединен паяным швом с центральной частью пластины, изготовленной из исследуемого материала. Полезная модель относится к исследованию прочностных свойств материалов, а более конкретно - к образцам для определения циклической прочности паяных соединений. Известен образец для определения циклической прочности неразъемных соединений, содержащий две круглые пластины с отверстиями, расположенными равномерно по окружности, центр которой совпадает с центром каждой из пластин, и сварной точечный шов 1. Недостатком известного образца является невозможность испытания паяных соединений. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является образец для испытания паяных соединений на циклическую прочность, содержащий две круглые пластины с отверстиями, расположенными равномерно по окружности, центр которой совпадает с центром каждой из пластин, диск, диаметр которого меньше диаметра пластин, а центр совпадает с центром пластин, и паяные швы 2. Недостатком этого образца является низкая достоверность результатов испытаний. Это обусловлено наличием двух одинаковых паяных швов, которые испытываются одновременно, причем до разрушения доводится только один из них. Поэтому циклическая прочность более прочного паяного шва не учитывается в результатах испытаний, что приводит к искажению результатов. Кроме того, известный образец имеет высокую стоимость, т.к. при исследовании паяных соединений цветных металлов весь образец приходится изготавливать из этого дорогого цветного металла. Задачей полезной модели является повышение достоверности результатов испытаний и снижение стоимости образца. Поставленная задача достигается тем, что в образце для испытания паяных соединений на циклическую прочность, содержащем две круглые пластины с отверстиями, расположенными равномерно по окружности, центр которой совпадает с центром каждой из пластин, диск, диаметр которого меньше диаметра пластин, а центр совпадает с центром пластин, и паяные швы, согласно полезной модели, в одной из пластин выполнено отверстие, в которое вставлена часть диска, при этом вторая пластина выполнена составной таким образом, чтобы упомянутый диск был полностью соединен паяным швом с центральной частью пластины, изготовленной из исследуемого материала. Благодаря тому, что в одной из пластин выполнено отверстие, в которое вставлена часть диска, при проведении испытаний методом кругового изгиба диск взаимодействует с этой пластиной своей боковой цилиндрической поверхностью не воспринимая ни изгибающего момента, ни поперечной силы. Поэтому испытанию подвергается только один паяный шов, который доводится до разрушения, и его прочностные характеристики учитываются при оценке результатов испытаний. Таким образом, циклическая прочность всех испытываемых паяных швов учитывается при оценке результатов испытаний, что повышает их достоверность. Благодаря тому, что вторая пластина выполнена составной таким образом, чтобы упомянутый диск был полностью соединен паяным швом с центральной частью пластины, изготовленной из исследуемого материала, из дорогого цветного металла можно изготавливать только центральную часть соответствующей пластины, что обеспечивает сокращение расхода цветного металла и снижение стоимости образца. При этом вставляемую центральную часть пластины можно заменять после разрушения паяного шва и повторно использовать большую часть образца. Это также способствует снижению стоимости. Сущность полезной модели поясняется чертежом, на котором показан продольный разрез заявляемого образца. Заявляемый образец содержит круглые пластины 1 и 2, имеющие отверстия 3, расположенные равномерно по окружности, центр которой совпадает с центром пластин 1 и 2. Кроме того, в конструкции образца имеется диск 4, диаметр которого меньше диаметра пластин 1 и 2, а центр совпадает с центром пластин 1 и 2. В пластине 1 выполнено отверстие, в которое вставлена часть диска 4. Круглая пластина 2 выполнена составной за счет углубления, в котором размещена вставка 5, изготовленная из исследуемого материала. Торцовая часть диска 4 соединена со вставкой 5 испытываемым паяным швом 6. Для проведения испытаний пластину 1 с помощью отверстий 3 скрепляют с приводом вращения, а пластину 2 - с нагружающим устройством. При вращении образца в каждой точке испытываемого паяного шва 6 возникают напряжения, изменяющиеся по мере поворота образца, что позволяет реализовать симметричный цикл нагружения. При этом образец имеет только один паяный шов 6, который доводится до разрушения, поэтому в 2 750 каждой серии опытов учитывается прочность всех паяных швов и оценка результатов получается более достоверной. В процессе испытаний изгибающий момент и поперечная сила передаются непосредственно на боковые цилиндрические поверхности диска 4 и вставки 5, а работоспособность образца в процессе испытаний не зависит от того, насколько прочным является это соединение. Поэтому для присоединения диска 4 к пластине 1 и вставки 5 к пластине 2 не требуется эти элементы обязательно припаивать или приваривать, а можно ограничиться использованием разъемных соединений, например резьбовых, или даже использовать просто плотную посадку соответствующей детали. Последнее обстоятельство позволяет не только изготавливать пластины 1 и 2 из дешевой конструкционной стали, но и многократно использовать их. Это снижает стоимость испытаний. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
МПК / Метки
МПК: G01N 3/32
Метки: образец, испытания, прочность, циклическую, паяных, соединений
