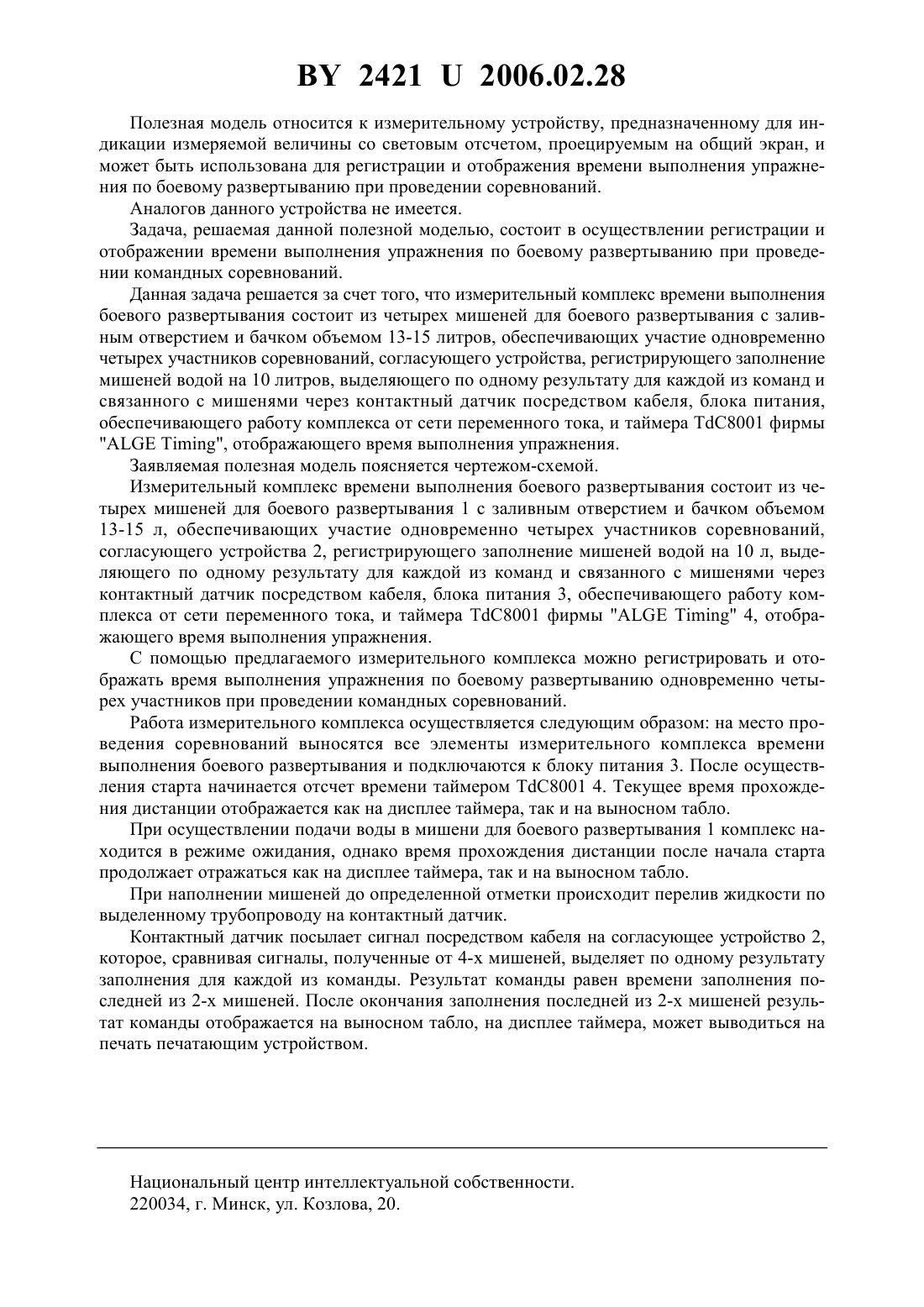

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ИЗМЕРИТЕЛЬНЫЙ КОМПЛЕКС ВРЕМЕНИ ВЫПОЛНЕНИЯ БОЕВОГО РАЗВЕРТЫВАНИЯ(71) Заявитель Минское городское управление МЧС Республики Беларусь(72) Авторы Немилов Вячеслав Викторович Швед Андрей Аркадьевич(73) Патентообладатель Минское городское управление МЧС Республики Беларусь(57) Измерительный комплекс времени выполнения боевого развертывания, состоящий из четырех мишеней для боевого развертывания с заливным отверстием и бачком объемом 13-15 л, согласующего устройства, связанного с мишенями через контактный датчик посредством кабеля, блока питания и таймера. 24212006.02.28 Полезная модель относится к измерительному устройству, предназначенному для индикации измеряемой величины со световым отсчетом, проецируемым на общий экран, и может быть использована для регистрации и отображения времени выполнения упражнения по боевому развертыванию при проведении соревнований. Аналогов данного устройства не имеется. Задача, решаемая данной полезной моделью, состоит в осуществлении регистрации и отображении времени выполнения упражнения по боевому развертыванию при проведении командных соревнований. Данная задача решается за счет того, что измерительный комплекс времени выполнения боевого развертывания состоит из четырех мишеней для боевого развертывания с заливным отверстием и бачком объемом 13-15 литров, обеспечивающих участие одновременно четырех участников соревнований, согласующего устройства, регистрирующего заполнение мишеней водой на 10 литров, выделяющего по одному результату для каждой из команд и связанного с мишенями через контактный датчик посредством кабеля, блока питания,обеспечивающего работу комплекса от сети переменного тока, и таймера 8001 фирмы, отображающего время выполнения упражнения. Заявляемая полезная модель поясняется чертежом-схемой. Измерительный комплекс времени выполнения боевого развертывания состоит из четырех мишеней для боевого развертывания 1 с заливным отверстием и бачком объемом 13-15 л, обеспечивающих участие одновременно четырех участников соревнований,согласующего устройства 2, регистрирующего заполнение мишеней водой на 10 л, выделяющего по одному результату для каждой из команд и связанного с мишенями через контактный датчик посредством кабеля, блока питания 3, обеспечивающего работу комплекса от сети переменного тока, и таймера 8001 фирмы 4, отображающего время выполнения упражнения. С помощью предлагаемого измерительного комплекса можно регистрировать и отображать время выполнения упражнения по боевому развертыванию одновременно четырех участников при проведении командных соревнований. Работа измерительного комплекса осуществляется следующим образом на место проведения соревнований выносятся все элементы измерительного комплекса времени выполнения боевого развертывания и подключаются к блоку питания 3. После осуществления старта начинается отсчет времени таймером 8001 4. Текущее время прохождения дистанции отображается как на дисплее таймера, так и на выносном табло. При осуществлении подачи воды в мишени для боевого развертывания 1 комплекс находится в режиме ожидания, однако время прохождения дистанции после начала старта продолжает отражаться как на дисплее таймера, так и на выносном табло. При наполнении мишеней до определенной отметки происходит перелив жидкости по выделенному трубопроводу на контактный датчик. Контактный датчик посылает сигнал посредством кабеля на согласующее устройство 2,которое, сравнивая сигналы, полученные от 4-х мишеней, выделяет по одному результату заполнения для каждой из команды. Результат команды равен времени заполнения последней из 2-х мишеней. После окончания заполнения последней из 2-х мишеней результат команды отображается на выносном табло, на дисплее таймера, может выводиться на печать печатающим устройством. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
