Горный комплекс

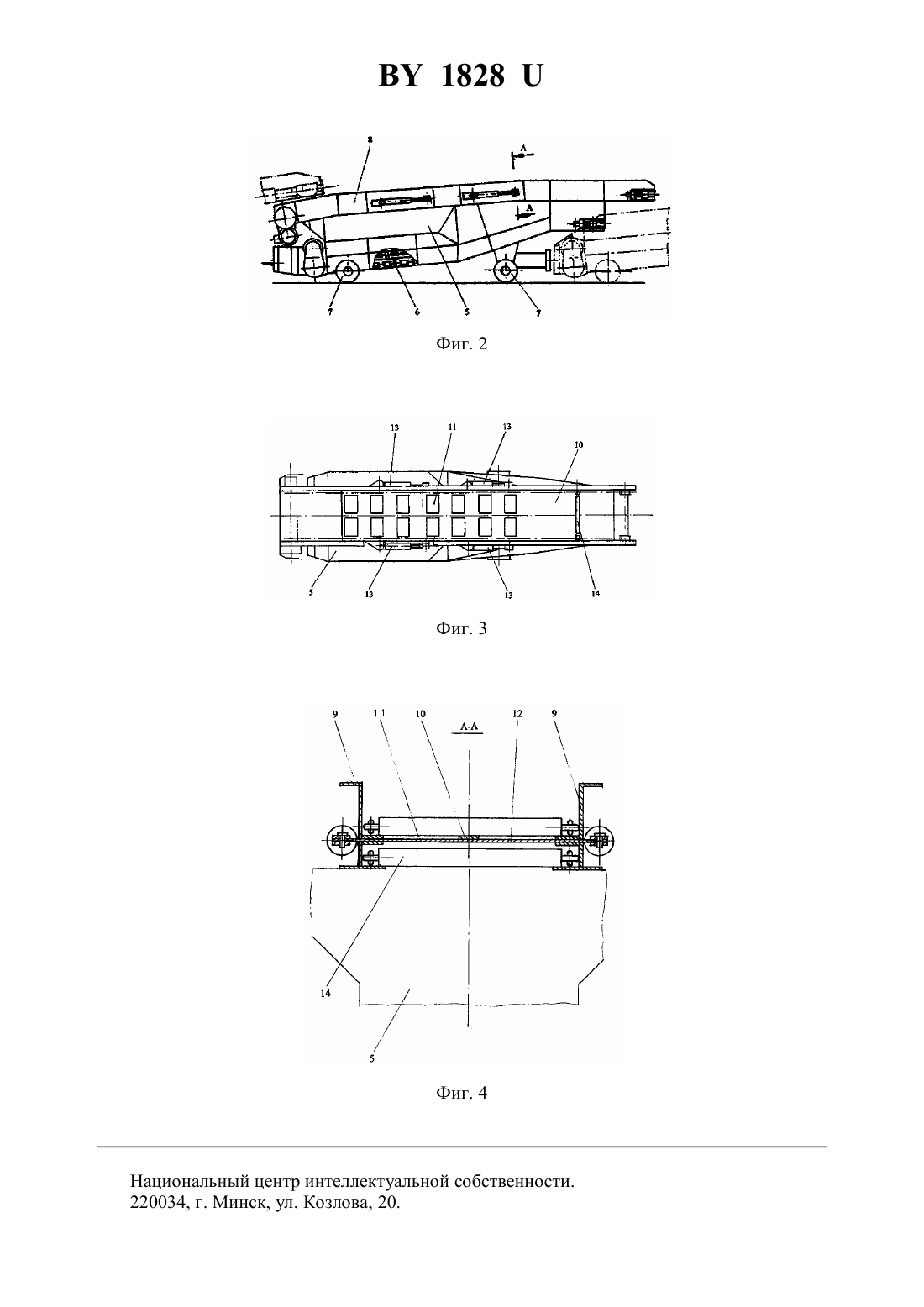

(71) Заявитель Открытое акционерное общество Белорусский научно-исследовательский и проектно-конструкторский институт горной и химической промышленности(72) Автор Благовещенский Роман Викторович(73) Патентообладатель Открытое акционерное общество Белорусский научно-исследовательский и проектно-конструкторский институт горной и химической промышленности(57) 1. Горный комплекс, включающий проходческо-очистной комбайн, бункер-перегружатель, самоходный вагон, отличающийся тем, что он дополнительно содержит бункернакопитель для накопления разрушенного комбайном пропластка с последующей передачей его в самоходный вагон, а также для перегрузки разрушенного комбайном полезного ископаемого в бункер-перегружатель. 2. Горный комплекс по п. 1, отличающийся тем, что бункер-накопитель установлен между комбайном и бункером-перегружателем. 3. Горный комплекс по п. 1, отличающийся тем, что бункер-накопитель выполнен в виде кузова, донного скребкового конвейера, ходовой части и содержит установленный сверху на всю длину бункера-накопителя скребковый конвейер, в днище которого выполнены сквозные окна, оснащенные управляемыми шиберами. 4. Горный комплекс по п. 3, отличающийся тем, что управление шиберами выполнено гидравлическим.(56) 1. Лоханин К.А., Грибов В.Ф., Благовещенский Р.В. и др. Комбайн ПК-10. - М. Недра, 1973. - С. 5-13, 193-196. 2. Лоханин К.А., Грибов В.Ф., Струев Л.А. Комплексы оборудования для подземной разработки калийных руд // Угольн. и горнорудн. оборудование (НИИИНФОРМТЯЖМАШ). - М. - 1973. -32. - С. 32-37 (прототип). 1828 Предлагаемая полезная модель относится к горной промышленности и может быть использована при камерной системе разработки полезных ископаемых, в частности, в калийной отрасли. Известны горные комплексы для добычи калийных руд камерной системой разработки 1, содержащие проходческо-очистной комбайн ПК-10, бункер-перегружатель БП-2,самоходный вагон 4-10. Комбайн ПК-10 имеет буровой исполнительный орган, ходовую часть, центрально расположенный скребковый конвейер, осуществляющий перегрузку разрушенной исполнительным органом горной массы из забоя в установленный за комбайном бункерперегружатель БП-2. Бункер-перегружатель БП-2 выполнен в виде кузова, донного скребкового конвейера, ходовой части и служит для накопления и последующей передачи горной массы, разрушенной комбайном, в самоходный вагон, осуществляющий челночные движения от бункер-перегружателя к участковому конвейеру рудника и обратно. Недостатком горного комплекса с комбайном ПК-10 является невозможность его применения при обработке раздельным (селективным) способом пластов, содержащих пропласток, с раздельным накоплением разрушенного пропластка и полезного ископаемого в бункер-перегружателе БП-2. Наиболее близким по технической сущности к предлагаемому решению, выбранному в качестве прототипа, является горный комплекс 2, состоящий из комбайна ПК-11, бункер-перегружателя БП-3, самоходного вагона 4-10. Комбайн ПК-11 имеет стреловой исполнительный орган с резцовой конической коронкой на конце и может осуществлять раздельное разрушение породного пропластка и полезного ископаемого. Бункерперегружатель БП-3 по конструкции аналогичен бункер-перегружателю БП-2. Испытание опытного образца комплекса с комбайном ПК-11 в руднике РУП ПО Беларуськалий показало, что отсутствие средств раздельного накопления разрушенного пропластка и полезного ископаемого делает применение комплекса не эффективным, прежде всего из-за низкой производительности, вследствие чего комбайн ПК-11 и сделанный на его основе комбайн 2 КК (с двумя коронками) не были приняты к серийному производству. Простое увеличение количества бункер-перегружателей до двух невозможно по следующим причинам два бункер-перегружателя не могут быть установлены в камере рядом из-за больших габаритов два бункер-перегружателя не могут быть установлены в камере друг за другом, так как не решается вопрос передачи горной массы от комбайна в последний бункер-перегружатель и выгрузки первого бункер-перегружателя в самоходный вагон через второй бункер-перегружатель. Задачей предлагаемой полезной модели является повышение производительности комплекса, осуществляющего селективную разработку пластов камерной системой. Поставленная задача решается за счет того, что горный комплекс, включающий проходческо-очистной комбайн, бункер-перегружатель, самоходный вагон, дополнительно содержит бункер-накопитель для накопления разрушенного комбайном пропластка с последующей передачей его в самоходный вагон, а также для перегрузки разрушенного комбайном полезного ископаемого в бункер-перегружатель, при этом бункер-накопитель установлен между комбайном и бункер-перегружателем. Бункер-накопитель выполнен в виде кузова, донного скребкового конвейера, ходовой части и содержит установленный сверху на всю длину бункера-накопителя скребковый конвейер, в днище которого выполнены сквозные окна, оснащенные гидравлически управляемыми шиберами. Предлагаемая конструкция горного комплекса, в который дополнительно включен бункер-накопитель, отличительной особенностью которого является возможность использования его как накопителя для разрушенного пропластка, так и конвейера для транзитной 2 1828 передачи от комбайна разрушенного полезного ископаемого в бункер-перегружатель,установленный за бункер-накопителем, позволяет осуществить полный и непрерывный технологический цикл добычи и отгрузки полезного ископаемого при селективной разработке пластов камерной системой. При наличии указанного цикла исключаются непроизводительные операции (отгрузка самоходным вагоном разрушенной горной массы малыми порциями, значительные простои комбайна в ожидании самоходного вагона и др.),что повышает производительность горного комплекса. На фиг. 1 схематично изображен общий вид горного комплекса, на фиг. 2 - вид сбоку бункера-накопителя, на фиг. 3 - то же вид сверху, на фиг. 4 - разрез - на фиг. 2. Предлагаемая полезная модель содержит проходческо-очистной комбайн 1, конструкция которого позволяет осуществлять раздельное разрушение и выемку из забоя пропластка и полезного ископаемого, бункер-перегружатель 2, самоходный вагон 3, бункернакопитель 4, расположенный между комбайном 1 и бункер-перегружателем 2. Комбайн 1, бункер-накопитель 4 и бункер-перегружатель 2 на время работы соединены последовательно тягами. Бункер-накопитель 4 содержит кузов 5, донный скребковый конвейер 6, ходовую часть 7, скребковый конвейер 8, установленный сверху на всю длину бункер-накопителя. Став скребкового конвейера 8 состоит из боковин 9 и днища 10, в котором выполнены сквозные окна 11, закрываемые или открываемые шибером 12. Шибер 12 установлен под днищем 10 в пазах с возможностью перемещения вдоль конвейера 8 при помощи гидроцилиндров 13, при этом в крайних положениях шибер 12 открывает или закрывает окна 11. Количество шиберов 12 может быть различным, в зависимости от конкретной конструкции бункер-накопителя. Транспортирование горной массы по конвейеру 8 осуществляется цепью со скребками 14. Горный комплекс работает следующим образом. Комбайн 1 разрушает в забое последовательными порциями пропласток и полезное ископаемое. Порция разрушенного пропластка передается конвейером комбайна на скребковый конвейер 8 бункер-накопителя 4,в днище 10 которого открыты, при помощи управляемого гидроцилиндрами 13 шибера 12,сквозные окна 11, через которые порция разрушенного пропластка попадает в кузов 5 бункер-накопителя 4. При разрушении комбайном в забое очередной порции полезного ископаемого и передачи ее на скребковый конвейер 8 бункер-накопителя 4 сквозные окна 11 в днище 10 конвейера 8 закрываются при помощи гидроцилиндров 13 шибером 12 и полезное ископаемое передается транзитом в бункер-перегружатель 2, где и накапливается. В последующем цикл раздельного накопления разрушенного пропластка и полезного ископаемого в бункер-накопителе 4 и бункер-перегружателе 2 продолжается до накопления полезного ископаемого в бункер-перегружателе 2 в необходимом объеме, после чего осуществляется отгрузка полезного ископаемого самоходным вагоном 3 в последующие транспортные средства рудника. По мере заполнения бункер-накопителя 4 разрушенным пропластком осуществляется его отгрузка самоходным вагоном 3, для чего включается донный конвейер 6 бункер-накопителя 4 и конвейер бункер-перегружателя 2, кузов которого предварительно очищен от накопленного ранее полезного ископаемого. Совокупность существенных признаков, характеризующих сущность предполагаемой полезной модели, может быть многократно использована при разработке, например, Старобинского месторождения калийных солей с получением технического результата, заключающегося в повышении производительности комплексов, осуществляющих селективную разработку пластов камерной системой. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
