Способ подачи сигнала готовности боевого комплекса наводчику при визировании цели с использованием изображения прицельной марки

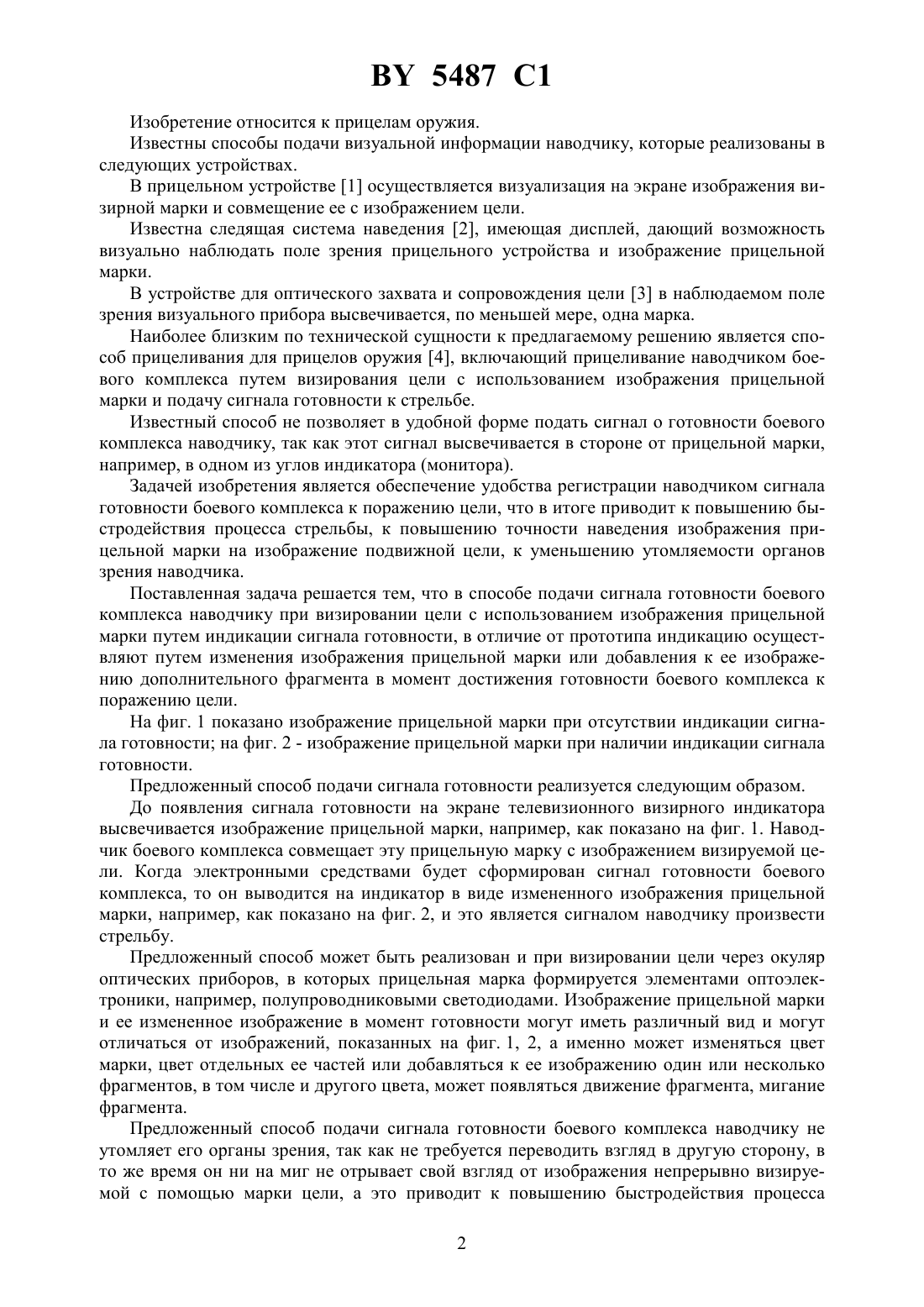

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ПОДАЧИ СИГНАЛА ГОТОВНОСТИ БОЕВОГО КОМПЛЕКСА НАВОДЧИКУ ПРИ ВИЗИРОВАНИИ ЦЕЛИ С ИСПОЛЬЗОВАНИЕМ ИЗОБРАЖЕНИЯ ПРИЦЕЛЬНОЙ МАРКИ(71) Заявитель Открытое акционерное общество Пеленг(72) Автор Савченко Владимир Дмитриевич(73) Патентообладатель Открытое акционерное общество Пеленг(57) Способ подачи сигнала готовности боевого комплекса наводчику при визировании цели с использованием изображения прицельной марки путем индикации сигнала готовности, отличающийся тем, что индикацию осуществляют путем изменения изображения прицельной марки или добавления к ее изображению дополнительного фрагмента в момент достижения готовности боевого комплекса к поражению цели. 5487 1 Изобретение относится к прицелам оружия. Известны способы подачи визуальной информации наводчику, которые реализованы в следующих устройствах. В прицельном устройстве 1 осуществляется визуализация на экране изображения визирной марки и совмещение ее с изображением цели. Известна следящая система наведения 2, имеющая дисплей, дающий возможность визуально наблюдать поле зрения прицельного устройства и изображение прицельной марки. В устройстве для оптического захвата и сопровождения цели 3 в наблюдаемом поле зрения визуального прибора высвечивается, по меньшей мере, одна марка. Наиболее близким по технической сущности к предлагаемому решению является способ прицеливания для прицелов оружия 4, включающий прицеливание наводчиком боевого комплекса путем визирования цели с использованием изображения прицельной марки и подачу сигнала готовности к стрельбе. Известный способ не позволяет в удобной форме подать сигнал о готовности боевого комплекса наводчику, так как этот сигнал высвечивается в стороне от прицельной марки,например, в одном из углов индикатора (монитора). Задачей изобретения является обеспечение удобства регистрации наводчиком сигнала готовности боевого комплекса к поражению цели, что в итоге приводит к повышению быстродействия процесса стрельбы, к повышению точности наведения изображения прицельной марки на изображение подвижной цели, к уменьшению утомляемости органов зрения наводчика. Поставленная задача решается тем, что в способе подачи сигнала готовности боевого комплекса наводчику при визировании цели с использованием изображения прицельной марки путем индикации сигнала готовности, в отличие от прототипа индикацию осуществляют путем изменения изображения прицельной марки или добавления к ее изображению дополнительного фрагмента в момент достижения готовности боевого комплекса к поражению цели. На фиг. 1 показано изображение прицельной марки при отсутствии индикации сигнала готовности на фиг. 2 - изображение прицельной марки при наличии индикации сигнала готовности. Предложенный способ подачи сигнала готовности реализуется следующим образом. До появления сигнала готовности на экране телевизионного визирного индикатора высвечивается изображение прицельной марки, например, как показано на фиг. 1. Наводчик боевого комплекса совмещает эту прицельную марку с изображением визируемой цели. Когда электронными средствами будет сформирован сигнал готовности боевого комплекса, то он выводится на индикатор в виде измененного изображения прицельной марки, например, как показано на фиг. 2, и это является сигналом наводчику произвести стрельбу. Предложенный способ может быть реализован и при визировании цели через окуляр оптических приборов, в которых прицельная марка формируется элементами оптоэлектроники, например, полупроводниковыми светодиодами. Изображение прицельной марки и ее измененное изображение в момент готовности могут иметь различный вид и могут отличаться от изображений, показанных на фиг. 1, 2, а именно может изменяться цвет марки, цвет отдельных ее частей или добавляться к ее изображению один или несколько фрагментов, в том числе и другого цвета, может появляться движение фрагмента, мигание фрагмента. Предложенный способ подачи сигнала готовности боевого комплекса наводчику не утомляет его органы зрения, так как не требуется переводить взгляд в другую сторону, в то же время он ни на миг не отрывает свой взгляд от изображения непрерывно визируемой с помощью марки цели, а это приводит к повышению быстродействия процесса 2 5487 1 стрельбы, к повышению точности совмещения изображения прицельной марки с изображением подвижной цели, что в конечном итоге приводит к повышению вероятности поражения цели. Источники информации 1. Заявка Великобритании 2121934, МПК 41 3/00. 2. 3 аявка Великобритании 2098706, МПК 41 3/00, 3/10, 3/06. 3. Заявка ФРГ 2513760, МПК 41 5/00. 4. Заявка ФРГ 3605074, МПК 41 3/00 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
