Устройство для регистрации параметров дыхания мелких лабораторных животных

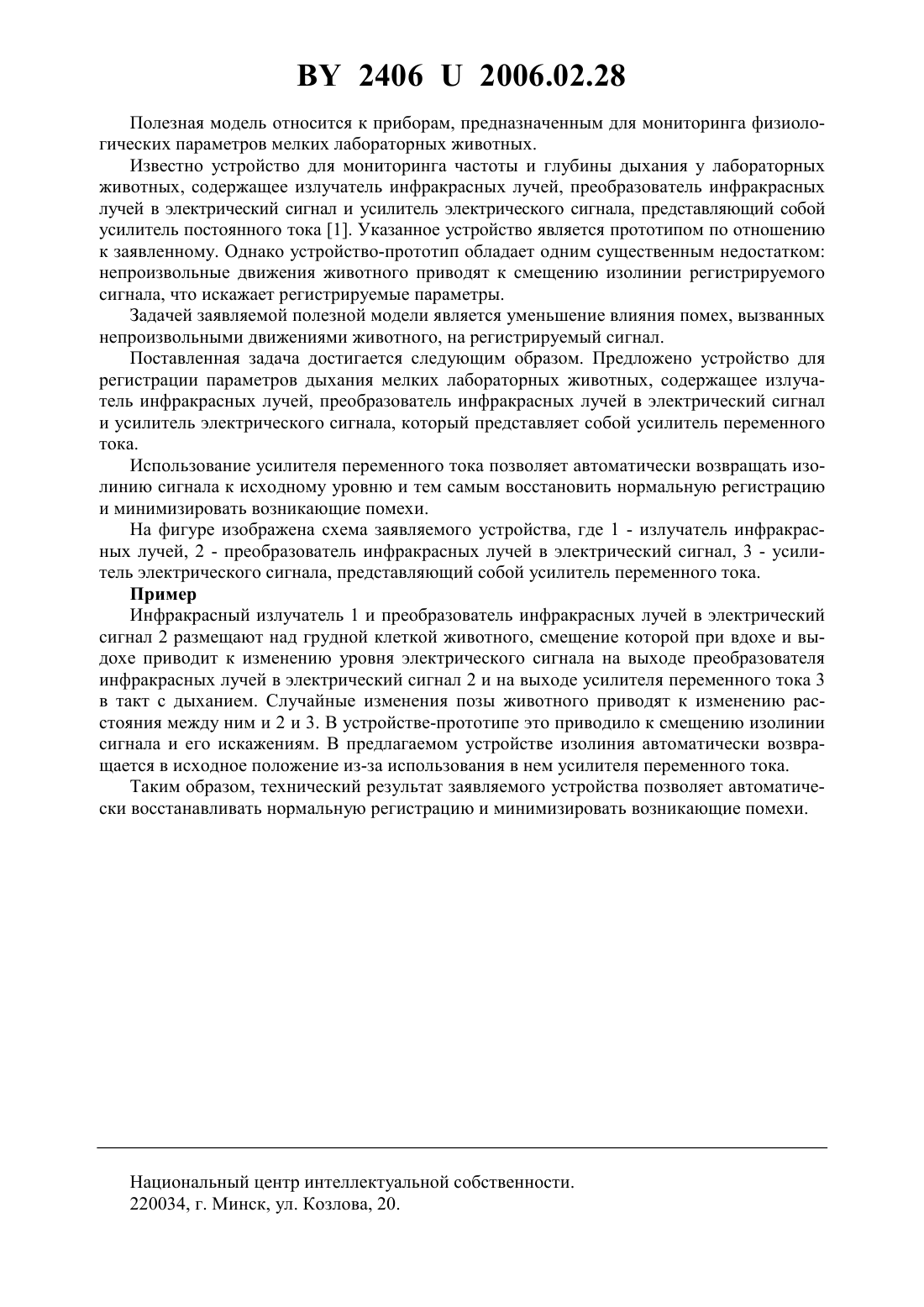

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ РЕГИСТРАЦИИ ПАРАМЕТРОВ ДЫХАНИЯ МЕЛКИХ ЛАБОРАТОРНЫХ ЖИВОТНЫХ(71) Заявитель Государственное научное учреждение Институт физиологии Национальной академии наук Беларуси(72) Авторы Азев Олег Анатольевич Тихонович Ольга Геннадьевна(73) Патентообладатель Государственное научное учреждение Институт физиологии Национальной академии наук Беларуси(57) Устройство для регистрации параметров дыхания мелких лабораторных животных,содержащее излучатель инфракрасных лучей, преобразователь инфракрасных лучей в электрический сигнал и усилитель электрического сигнала, отличающееся тем, что усилитель электрического сигнала представляет собой усилитель переменного тока.(56) 1. Азев О.А. Устройство для мониторинга частоты и глубины дыхания у лабораторных животных //. -1 2002. - . 98-100. 24062006.02.28 Полезная модель относится к приборам, предназначенным для мониторинга физиологических параметров мелких лабораторных животных. Известно устройство для мониторинга частоты и глубины дыхания у лабораторных животных, содержащее излучатель инфракрасных лучей, преобразователь инфракрасных лучей в электрический сигнал и усилитель электрического сигнала, представляющий собой усилитель постоянного тока 1. Указанное устройство является прототипом по отношению к заявленному. Однако устройство-прототип обладает одним существенным недостатком непроизвольные движения животного приводят к смещению изолинии регистрируемого сигнала, что искажает регистрируемые параметры. Задачей заявляемой полезной модели является уменьшение влияния помех, вызванных непроизвольными движениями животного, на регистрируемый сигнал. Поставленная задача достигается следующим образом. Предложено устройство для регистрации параметров дыхания мелких лабораторных животных, содержащее излучатель инфракрасных лучей, преобразователь инфракрасных лучей в электрический сигнал и усилитель электрического сигнала, который представляет собой усилитель переменного тока. Использование усилителя переменного тока позволяет автоматически возвращать изолинию сигнала к исходному уровню и тем самым восстановить нормальную регистрацию и минимизировать возникающие помехи. На фигуре изображена схема заявляемого устройства, где 1 - излучатель инфракрасных лучей, 2 - преобразователь инфракрасных лучей в электрический сигнал, 3 - усилитель электрического сигнала, представляющий собой усилитель переменного тока. Пример Инфракрасный излучатель 1 и преобразователь инфракрасных лучей в электрический сигнал 2 размещают над грудной клеткой животного, смещение которой при вдохе и выдохе приводит к изменению уровня электрического сигнала на выходе преобразователя инфракрасных лучей в электрический сигнал 2 и на выходе усилителя переменного тока 3 в такт с дыханием. Случайные изменения позы животного приводят к изменению расстояния между ним и 2 и 3. В устройстве-прототипе это приводило к смещению изолинии сигнала и его искажениям. В предлагаемом устройстве изолиния автоматически возвращается в исходное положение из-за использования в нем усилителя переменного тока. Таким образом, технический результат заявляемого устройства позволяет автоматически восстанавливать нормальную регистрацию и минимизировать возникающие помехи. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
