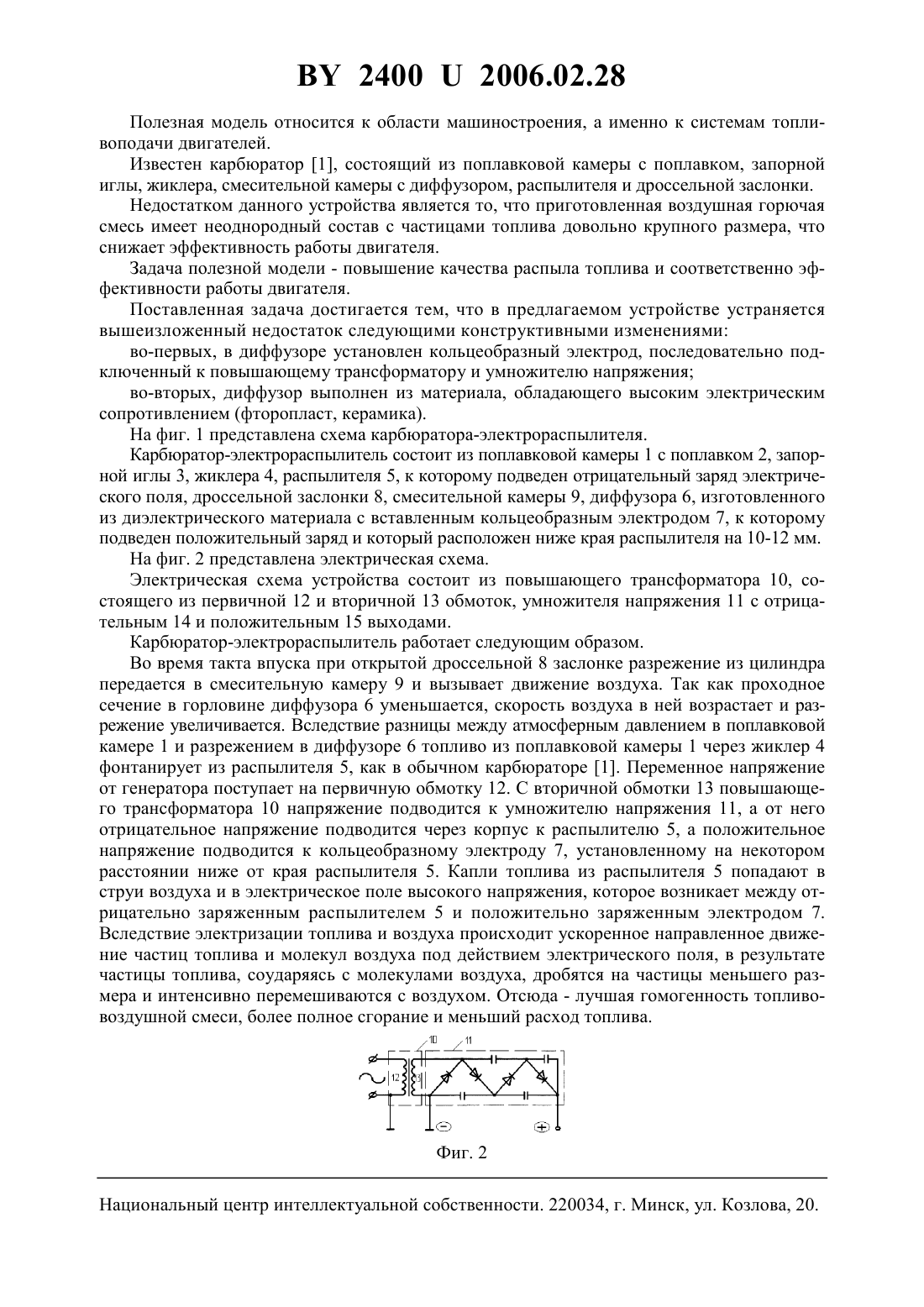

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Карташевич Анатолий Николаевич Белоусов Владимир Анатольевич Астапенко Игорь Михайлович(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) 1. Карбюратор-электрораспылитель, содержащий поплавковую камеру с поплавком,запорную иглу, жиклер, смесительную камеру с диффузором, распылитель и дроссельную заслонку, отличающийся тем, что в диффузоре установлен кольцеобразный электрод, последовательно подключенный к повышающему трансформатору и умножителю напряжения. 2. Карбюратор по п. 1, отличающийся тем, что диффузор выполнен из материала, обладающего высоким электрическим сопротивлением (фторопласт, керамика). 24002006.02.28 Полезная модель относится к области машиностроения, а именно к системам топливоподачи двигателей. Известен карбюратор 1, состоящий из поплавковой камеры с поплавком, запорной иглы, жиклера, смесительной камеры с диффузором, распылителя и дроссельной заслонки. Недостатком данного устройства является то, что приготовленная воздушная горючая смесь имеет неоднородный состав с частицами топлива довольно крупного размера, что снижает эффективность работы двигателя. Задача полезной модели - повышение качества распыла топлива и соответственно эффективности работы двигателя. Поставленная задача достигается тем, что в предлагаемом устройстве устраняется вышеизложенный недостаток следующими конструктивными изменениями во-первых, в диффузоре установлен кольцеобразный электрод, последовательно подключенный к повышающему трансформатору и умножителю напряжения во-вторых, диффузор выполнен из материала, обладающего высоким электрическим сопротивлением (фторопласт, керамика). На фиг. 1 представлена схема карбюратора-электрораспылителя. Карбюратор-электрораспылитель состоит из поплавковой камеры 1 с поплавком 2, запорной иглы 3, жиклера 4, распылителя 5, к которому подведен отрицательный заряд электрического поля, дроссельной заслонки 8, смесительной камеры 9, диффузора 6, изготовленного из диэлектрического материала с вставленным кольцеобразным электродом 7, к которому подведен положительный заряд и который расположен ниже края распылителя на 10-12 мм. На фиг. 2 представлена электрическая схема. Электрическая схема устройства состоит из повышающего трансформатора 10, состоящего из первичной 12 и вторичной 13 обмоток, умножителя напряжения 11 с отрицательным 14 и положительным 15 выходами. Карбюратор-электрораспылитель работает следующим образом. Во время такта впуска при открытой дроссельной 8 заслонке разрежение из цилиндра передается в смесительную камеру 9 и вызывает движение воздуха. Так как проходное сечение в горловине диффузора 6 уменьшается, скорость воздуха в ней возрастает и разрежение увеличивается. Вследствие разницы между атмосферным давлением в поплавковой камере 1 и разрежением в диффузоре 6 топливо из поплавковой камеры 1 через жиклер 4 фонтанирует из распылителя 5, как в обычном карбюраторе 1. Переменное напряжение от генератора поступает на первичную обмотку 12. С вторичной обмотки 13 повышающего трансформатора 10 напряжение подводится к умножителю напряжения 11, а от него отрицательное напряжение подводится через корпус к распылителю 5, а положительное напряжение подводится к кольцеобразному электроду 7, установленному на некотором расстоянии ниже от края распылителя 5. Капли топлива из распылителя 5 попадают в струи воздуха и в электрическое поле высокого напряжения, которое возникает между отрицательно заряженным распылителем 5 и положительно заряженным электродом 7. Вследствие электризации топлива и воздуха происходит ускоренное направленное движение частиц топлива и молекул воздуха под действием электрического поля, в результате частицы топлива, соударяясь с молекулами воздуха, дробятся на частицы меньшего размера и интенсивно перемешиваются с воздухом. Отсюда - лучшая гомогенность топливовоздушной смеси, более полное сгорание и меньший расход топлива. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

МПК / Метки

МПК: F02M 17/00

Метки: карбюратор-электрораспылитель
