Устройство для проведения испытаний паяных соединений на длительную прочность

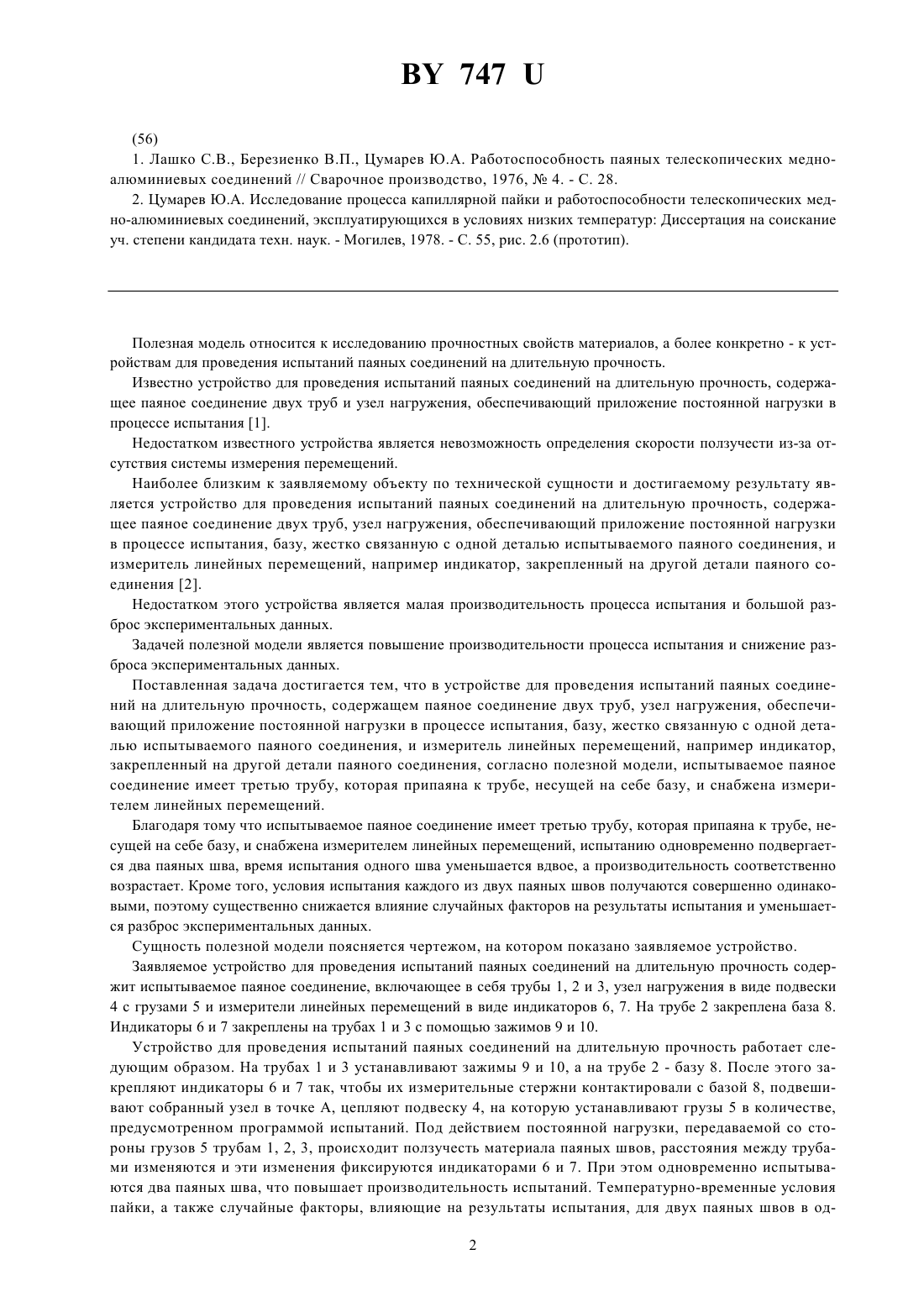

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРОВЕДЕНИЯ ИСПЫТАНИЙ ПАЯНЫХ СОЕДИНЕНИЙ НА ДЛИТЕЛЬНУЮ ПРОЧНОСТЬ(73) Патентообладатели Цумарев Юрий Алексеевич,Латыпова Елена Юрьевна, Цумарева Татьяна Сергеевна, Щемелев Сергей Леонидович(57) Устройство для проведения испытаний паяных соединений на длительную прочность, содержащее паяное соединение двух труб, узел нагружения, обеспечивающий приложение постоянной нагрузки в процессе испытания, базу,жестко связанную с одной деталью испытываемого паяного соединения, и измеритель линейных перемещений, например индикатор, закрепленный на другой детали паяного соединения, отличающееся тем, что испытываемое паяное соединение имеет третью трубу, которая припаяна к трубе, несущей на себе базу, и снабжена измерителем линейных перемещений.(56) 1. Лашко С.В., Березиенко В.П., Цумарев Ю.А. Работоспособность паяных телескопических медноалюминиевых соединений // Сварочное производство, 1976,4. - С. 28. 2. Цумарев Ю.А. Исследование процесса капиллярной пайки и работоспособности телескопических медно-алюминиевых соединений, эксплуатирующихся в условиях низких температур Диссертация на соискание уч. степени кандидата техн. наук. - Могилев, 1978. - С. 55, рис. 2.6 (прототип). Полезная модель относится к исследованию прочностных свойств материалов, а более конкретно - к устройствам для проведения испытаний паяных соединений на длительную прочность. Известно устройство для проведения испытаний паяных соединений на длительную прочность, содержащее паяное соединение двух труб и узел нагружения, обеспечивающий приложение постоянной нагрузки в процессе испытания 1. Недостатком известного устройства является невозможность определения скорости ползучести из-за отсутствия системы измерения перемещений. Наиболее близким к заявляемому объекту по технической сущности и достигаемому результату является устройство для проведения испытаний паяных соединений на длительную прочность, содержащее паяное соединение двух труб, узел нагружения, обеспечивающий приложение постоянной нагрузки в процессе испытания, базу, жестко связанную с одной деталью испытываемого паяного соединения, и измеритель линейных перемещений, например индикатор, закрепленный на другой детали паяного соединения 2. Недостатком этого устройства является малая производительность процесса испытания и большой разброс экспериментальных данных. Задачей полезной модели является повышение производительности процесса испытания и снижение разброса экспериментальных данных. Поставленная задача достигается тем, что в устройстве для проведения испытаний паяных соединений на длительную прочность, содержащем паяное соединение двух труб, узел нагружения, обеспечивающий приложение постоянной нагрузки в процессе испытания, базу, жестко связанную с одной деталью испытываемого паяного соединения, и измеритель линейных перемещений, например индикатор,закрепленный на другой детали паяного соединения, согласно полезной модели, испытываемое паяное соединение имеет третью трубу, которая припаяна к трубе, несущей на себе базу, и снабжена измерителем линейных перемещений. Благодаря тому что испытываемое паяное соединение имеет третью трубу, которая припаяна к трубе, несущей на себе базу, и снабжена измерителем линейных перемещений, испытанию одновременно подвергается два паяных шва, время испытания одного шва уменьшается вдвое, а производительность соответственно возрастает. Кроме того, условия испытания каждого из двух паяных швов получаются совершенно одинаковыми, поэтому существенно снижается влияние случайных факторов на результаты испытания и уменьшается разброс экспериментальных данных. Сущность полезной модели поясняется чертежом, на котором показано заявляемое устройство. Заявляемое устройство для проведения испытаний паяных соединений на длительную прочность содержит испытываемое паяное соединение, включающее в себя трубы 1, 2 и 3, узел нагружения в виде подвески 4 с грузами 5 и измерители линейных перемещений в виде индикаторов 6, 7. На трубе 2 закреплена база 8. Индикаторы 6 и 7 закреплены на трубах 1 и 3 с помощью зажимов 9 и 10. Устройство для проведения испытаний паяных соединений на длительную прочность работает следующим образом. На трубах 1 и 3 устанавливают зажимы 9 и 10, а на трубе 2 - базу 8. После этого закрепляют индикаторы 6 и 7 так, чтобы их измерительные стержни контактировали с базой 8, подвешивают собранный узел в точке А, цепляют подвеску 4, на которую устанавливают грузы 5 в количестве,предусмотренном программой испытаний. Под действием постоянной нагрузки, передаваемой со стороны грузов 5 трубам 1, 2, 3, происходит ползучесть материала паяных швов, расстояния между трубами изменяются и эти изменения фиксируются индикаторами 6 и 7. При этом одновременно испытываются два паяных шва, что повышает производительность испытаний. Температурно-временные условия пайки, а также случайные факторы, влияющие на результаты испытания, для двух паяных швов в од 2 747 ном и том же образце идентичны и это существенно уменьшает разброс экспериментальных данных,требует меньшего количества параллельных опытов, что также способствует ускорению испытаний. Национальный центр интеллектуальной собственности. 220072, г. Минск, проспект Ф. Скорины, 66.
