Ручной инструмент для соединения листового металла

Скачать PDF файл.

Текст

Смотреть все

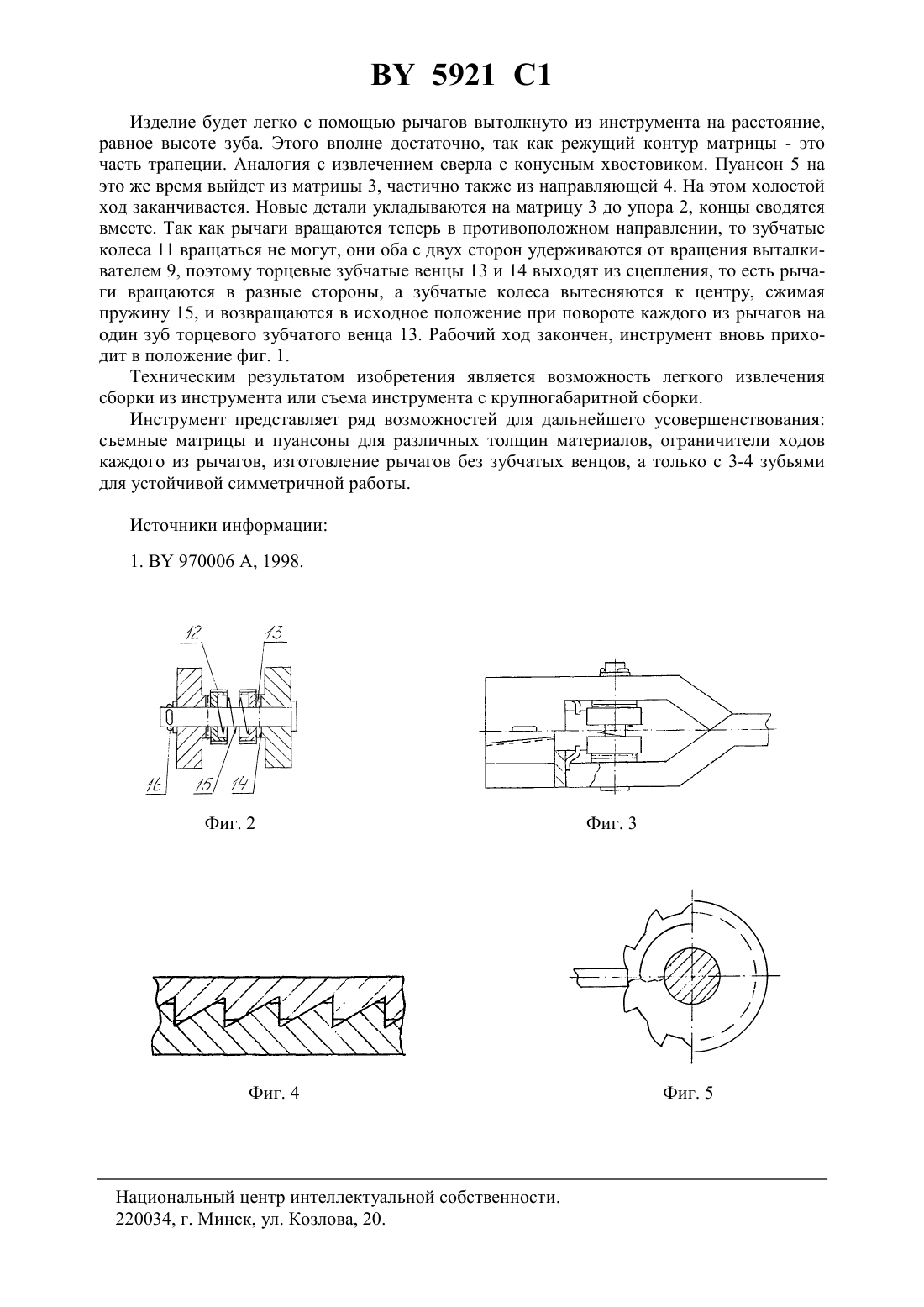

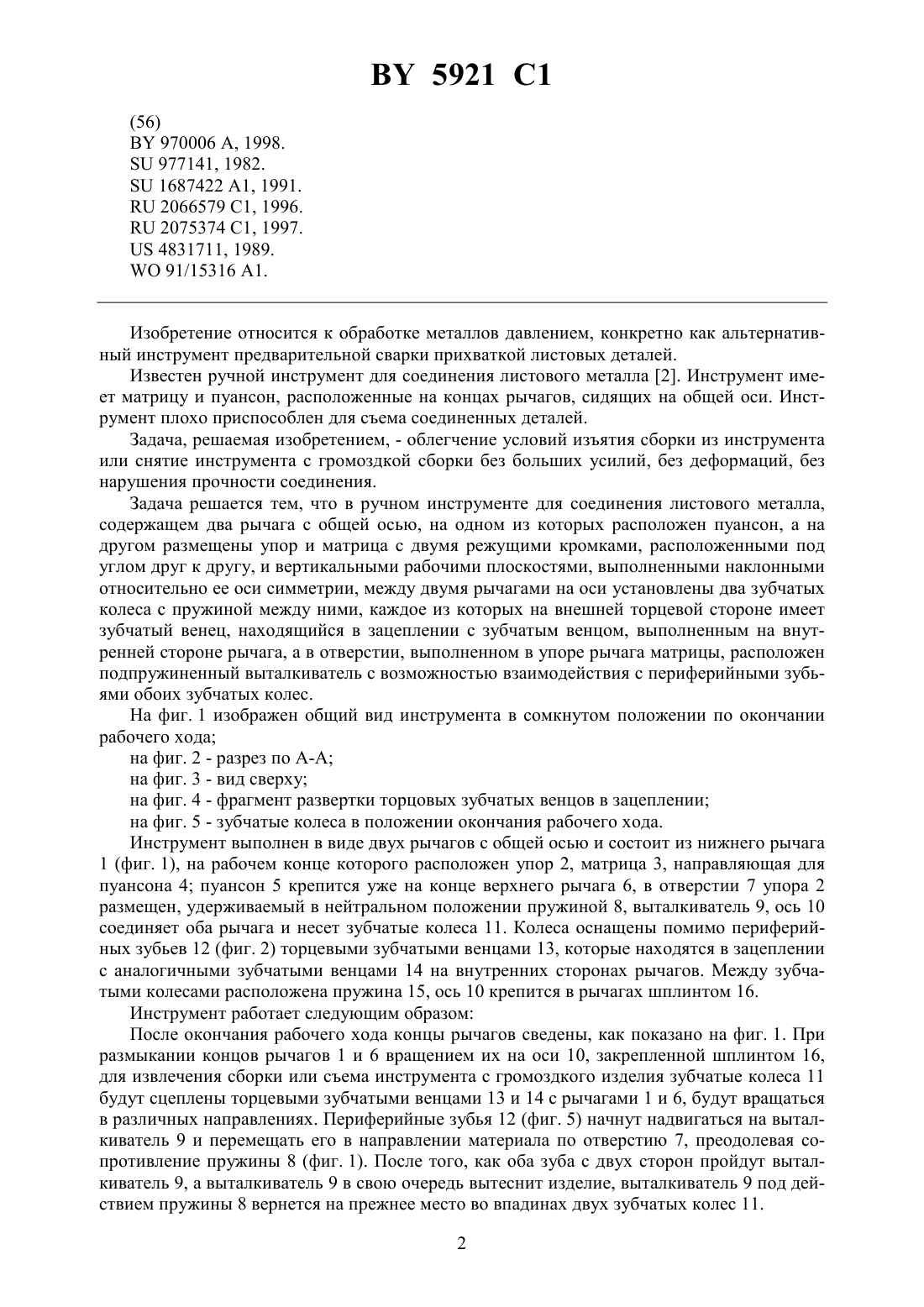

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РУЧНОЙ ИНСТРУМЕНТ ДЛЯ СОЕДИНЕНИЯ ЛИСТОВОГО МЕТАЛЛА(71) Заявитель Государственное учреждение Научно-исследовательский и конструкторско-технологический институт сварки и защитных покрытий с опытным производством(72) Авторы Рагунович Сергей Петрович Кениг Владимир Вячеславович Романенков Владимир Андреевич(73) Патентообладатель Государственное учреждение Научно-исследовательский и конструкторско-технологический институт сварки и защитных покрытий с опытным производством(57) Ручной инструмент для соединения листового металла, содержащий два рычага с общей осью, на одном из которых расположен пуансон, а на другом размещены упор и матрица с двумя режущими кромками, расположенными под углом друг к другу, и вертикальными рабочими плоскостями, выполненными наклонными относительно ее оси симметрии,отличающийся тем, что между двумя рычагами на оси установлены два зубчатых колеса с пружиной между ними, каждое из которых на внешней торцевой стороне имеет зубчатый венец, находящийся в зацеплении с зубчатым венцом, выполненным на внутренней стороне рычага, а в отверстии, выполненном в упоре рычага матрицы, расположен подпружиненный выталкиватель с возможностью взаимодействия с периферийными зубьями обоих зубчатых колес.(56)970006 , 1998.977141, 1982.1687422 1, 1991.2066579 1, 1996.2075374 1, 1997.4831711, 1989.91/15316 1. Изобретение относится к обработке металлов давлением, конкретно как альтернативный инструмент предварительной сварки прихваткой листовых деталей. Известен ручной инструмент для соединения листового металла 2. Инструмент имеет матрицу и пуансон, расположенные на концах рычагов, сидящих на общей оси. Инструмент плохо приспособлен для съема соединенных деталей. Задача, решаемая изобретением, - облегчение условий изъятия сборки из инструмента или снятие инструмента с громоздкой сборки без больших усилий, без деформаций, без нарушения прочности соединения. Задача решается тем, что в ручном инструменте для соединения листового металла,содержащем два рычага с общей осью, на одном из которых расположен пуансон, а на другом размещены упор и матрица с двумя режущими кромками, расположенными под углом друг к другу, и вертикальными рабочими плоскостями, выполненными наклонными относительно ее оси симметрии, между двумя рычагами на оси установлены два зубчатых колеса с пружиной между ними, каждое из которых на внешней торцевой стороне имеет зубчатый венец, находящийся в зацеплении с зубчатым венцом, выполненным на внутренней стороне рычага, а в отверстии, выполненном в упоре рычага матрицы, расположен подпружиненный выталкиватель с возможностью взаимодействия с периферийными зубьями обоих зубчатых колес. На фиг. 1 изображен общий вид инструмента в сомкнутом положении по окончании рабочего хода на фиг. 2 - разрез по А-А на фиг. 3 - вид сверху на фиг. 4 - фрагмент развертки торцовых зубчатых венцов в зацеплении на фиг. 5 - зубчатые колеса в положении окончания рабочего хода. Инструмент выполнен в виде двух рычагов с общей осью и состоит из нижнего рычага 1 (фиг. 1), на рабочем конце которого расположен упор 2, матрица 3, направляющая для пуансона 4 пуансон 5 крепится уже на конце верхнего рычага 6, в отверстии 7 упора 2 размещен, удерживаемый в нейтральном положении пружиной 8, выталкиватель 9, ось 10 соединяет оба рычага и несет зубчатые колеса 11. Колеса оснащены помимо периферийных зубьев 12 (фиг. 2) торцевыми зубчатыми венцами 13, которые находятся в зацеплении с аналогичными зубчатыми венцами 14 на внутренних сторонах рычагов. Между зубчатыми колесами расположена пружина 15, ось 10 крепится в рычагах шплинтом 16. Инструмент работает следующим образом После окончания рабочего хода концы рычагов сведены, как показано на фиг. 1. При размыкании концов рычагов 1 и 6 вращением их на оси 10, закрепленной шплинтом 16,для извлечения сборки или съема инструмента с громоздкого изделия зубчатые колеса 11 будут сцеплены торцевыми зубчатыми венцами 13 и 14 с рычагами 1 и 6, будут вращаться в различных направлениях. Периферийные зубья 12 (фиг. 5) начнут надвигаться на выталкиватель 9 и перемещать его в направлении материала по отверстию 7, преодолевая сопротивление пружины 8 (фиг. 1). После того, как оба зуба с двух сторон пройдут выталкиватель 9, а выталкиватель 9 в свою очередь вытеснит изделие, выталкиватель 9 под действием пружины 8 вернется на прежнее место во впадинах двух зубчатых колес 11. 2 5921 1 Изделие будет легко с помощью рычагов вытолкнуто из инструмента на расстояние,равное высоте зуба. Этого вполне достаточно, так как режущий контур матрицы - это часть трапеции. Аналогия с извлечением сверла с конусным хвостовиком. Пуансон 5 на это же время выйдет из матрицы 3, частично также из направляющей 4. На этом холостой ход заканчивается. Новые детали укладываются на матрицу 3 до упора 2, концы сводятся вместе. Так как рычаги вращаются теперь в противоположном направлении, то зубчатые колеса 11 вращаться не могут, они оба с двух сторон удерживаются от вращения выталкивателем 9, поэтому торцевые зубчатые венцы 13 и 14 выходят из сцепления, то есть рычаги вращаются в разные стороны, а зубчатые колеса вытесняются к центру, сжимая пружину 15, и возвращаются в исходное положение при повороте каждого из рычагов на один зуб торцевого зубчатого венца 13. Рабочий ход закончен, инструмент вновь приходит в положение фиг. 1. Техническим результатом изобретения является возможность легкого извлечения сборки из инструмента или съема инструмента с крупногабаритной сборки. Инструмент представляет ряд возможностей для дальнейшего усовершенствования съемные матрицы и пуансоны для различных толщин материалов, ограничители ходов каждого из рычагов, изготовление рычагов без зубчатых венцов, а только с 3-4 зубьями для устойчивой симметричной работы. Источники информации 1.970006 , 1998. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

МПК / Метки

МПК: B21D 39/03

Метки: соединения, металла, инструмент, ручной, листового
