Разъемный контакт

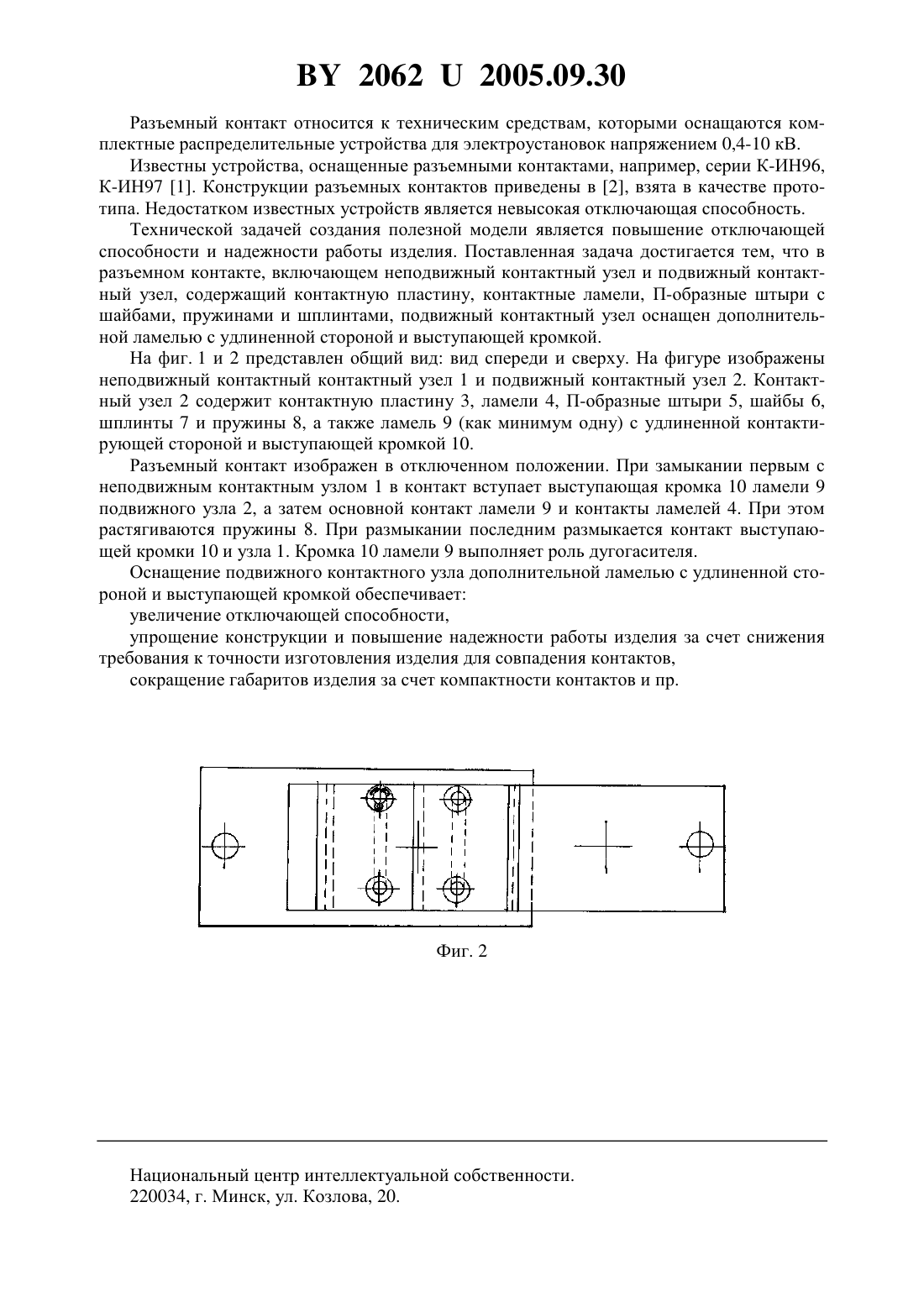

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Берхин Владимир Ильич(72) Автор Берхин Владимир Ильич(73) Патентообладатель Берхин Владимир Ильич(57) Разъемный контакт, включающий неподвижный контактный узел и подвижный контактный узел, содержащий контактную пластину, контактные ламели, П-образные штыри с шайбами, пружинами и шплинтами, отличающийся тем, что подвижный контактный узел оснащен дополнительной ламелью с удлиненной стороной и выступающей кромкой.(56) 1. Электротехнические комплектные устройства Каталог. - Минск НВООО ИНОСАТ ЭНЕРГО, 1999. - С. 4-17. 2. Электротехнический справочник. Т. 2. ГЭИ 1955. - М.-Л. - С. 388 (прототип). 20622005.09.30 Разъемный контакт относится к техническим средствам, которыми оснащаются комплектные распределительные устройства для электроустановок напряжением 0,4-10 кВ. Известны устройства, оснащенные разъемными контактами, например, серии К-ИН 96,К-ИН 97 1. Конструкции разъемных контактов приведены в 2, взята в качестве прототипа. Недостатком известных устройств является невысокая отключающая способность. Технической задачей создания полезной модели является повышение отключающей способности и надежности работы изделия. Поставленная задача достигается тем, что в разъемном контакте, включающем неподвижный контактный узел и подвижный контактный узел, содержащий контактную пластину, контактные ламели, П-образные штыри с шайбами, пружинами и шплинтами, подвижный контактный узел оснащен дополнительной ламелью с удлиненной стороной и выступающей кромкой. На фиг. 1 и 2 представлен общий вид вид спереди и сверху. На фигуре изображены неподвижный контактный контактный узел 1 и подвижный контактный узел 2. Контактный узел 2 содержит контактную пластину 3, ламели 4, П-образные штыри 5, шайбы 6,шплинты 7 и пружины 8, а также ламель 9 (как минимум одну) с удлиненной контактирующей стороной и выступающей кромкой 10. Разъемный контакт изображен в отключенном положении. При замыкании первым с неподвижным контактным узлом 1 в контакт вступает выступающая кромка 10 ламели 9 подвижного узла 2, а затем основной контакт ламели 9 и контакты ламелей 4. При этом растягиваются пружины 8. При размыкании последним размыкается контакт выступающей кромки 10 и узла 1. Кромка 10 ламели 9 выполняет роль дугогасителя. Оснащение подвижного контактного узла дополнительной ламелью с удлиненной стороной и выступающей кромкой обеспечивает увеличение отключающей способности,упрощение конструкции и повышение надежности работы изделия за счет снижения требования к точности изготовления изделия для совпадения контактов,сокращение габаритов изделия за счет компактности контактов и пр. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
