Устройство для очистки наружной поверхности трубопроводов

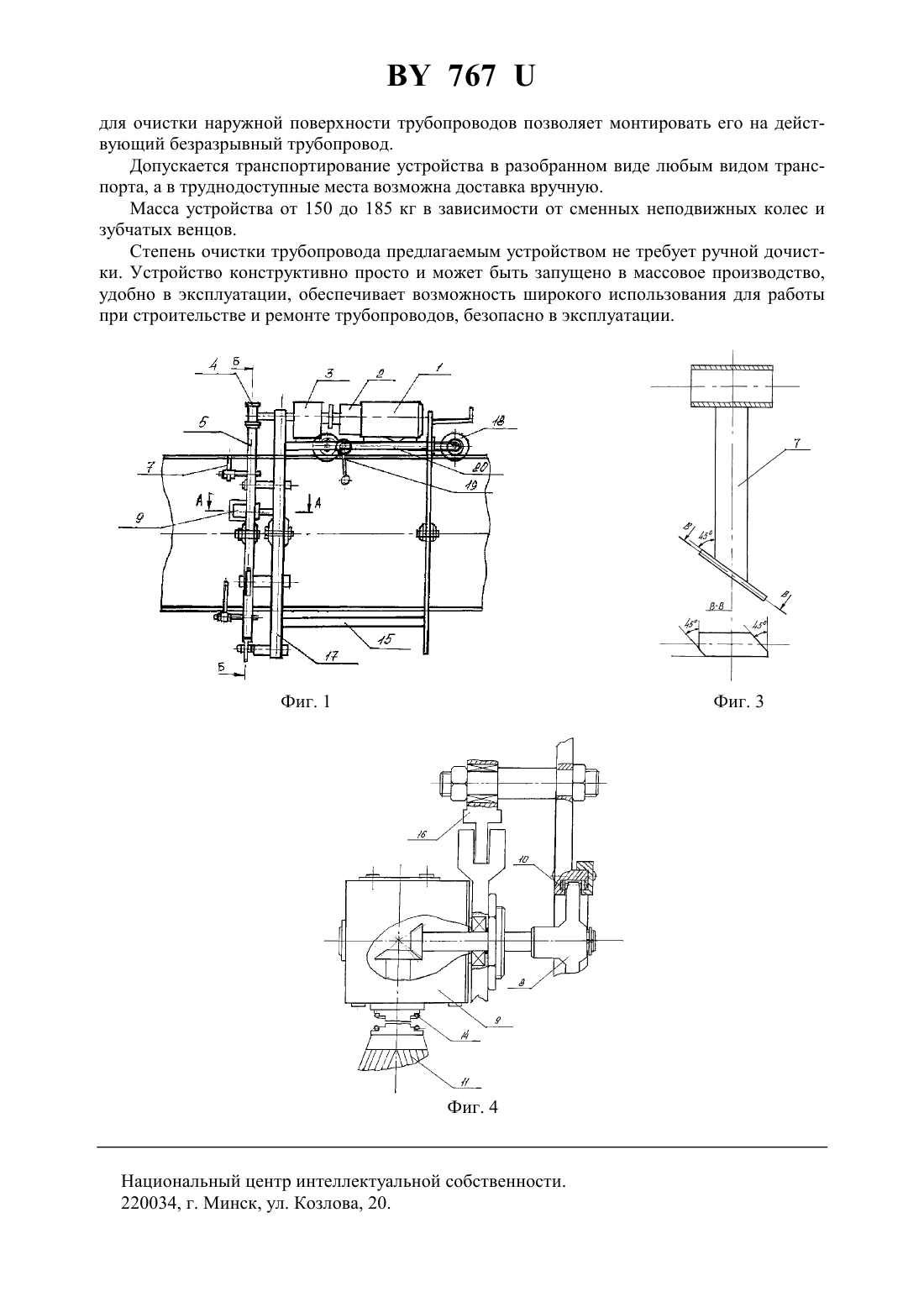

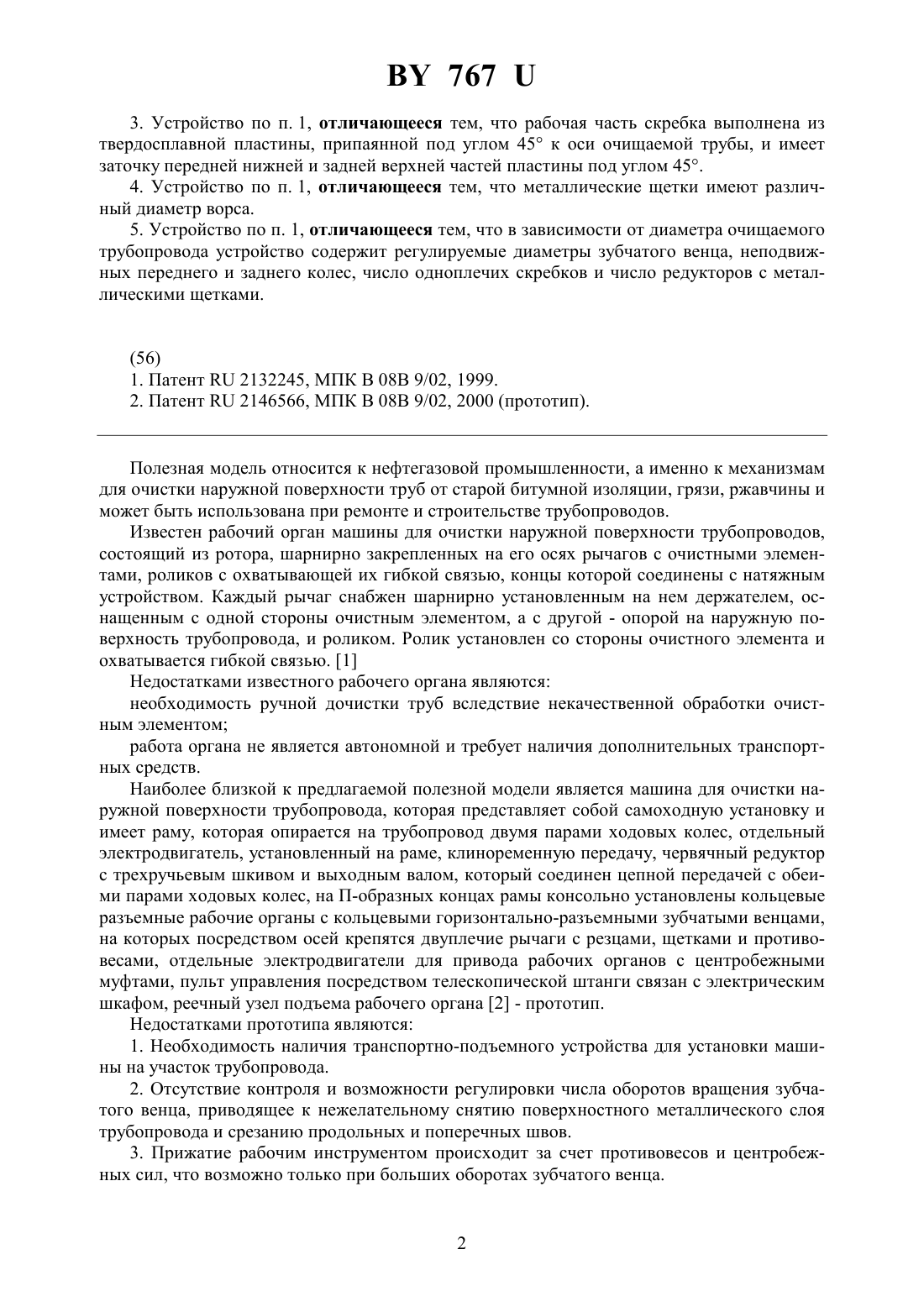

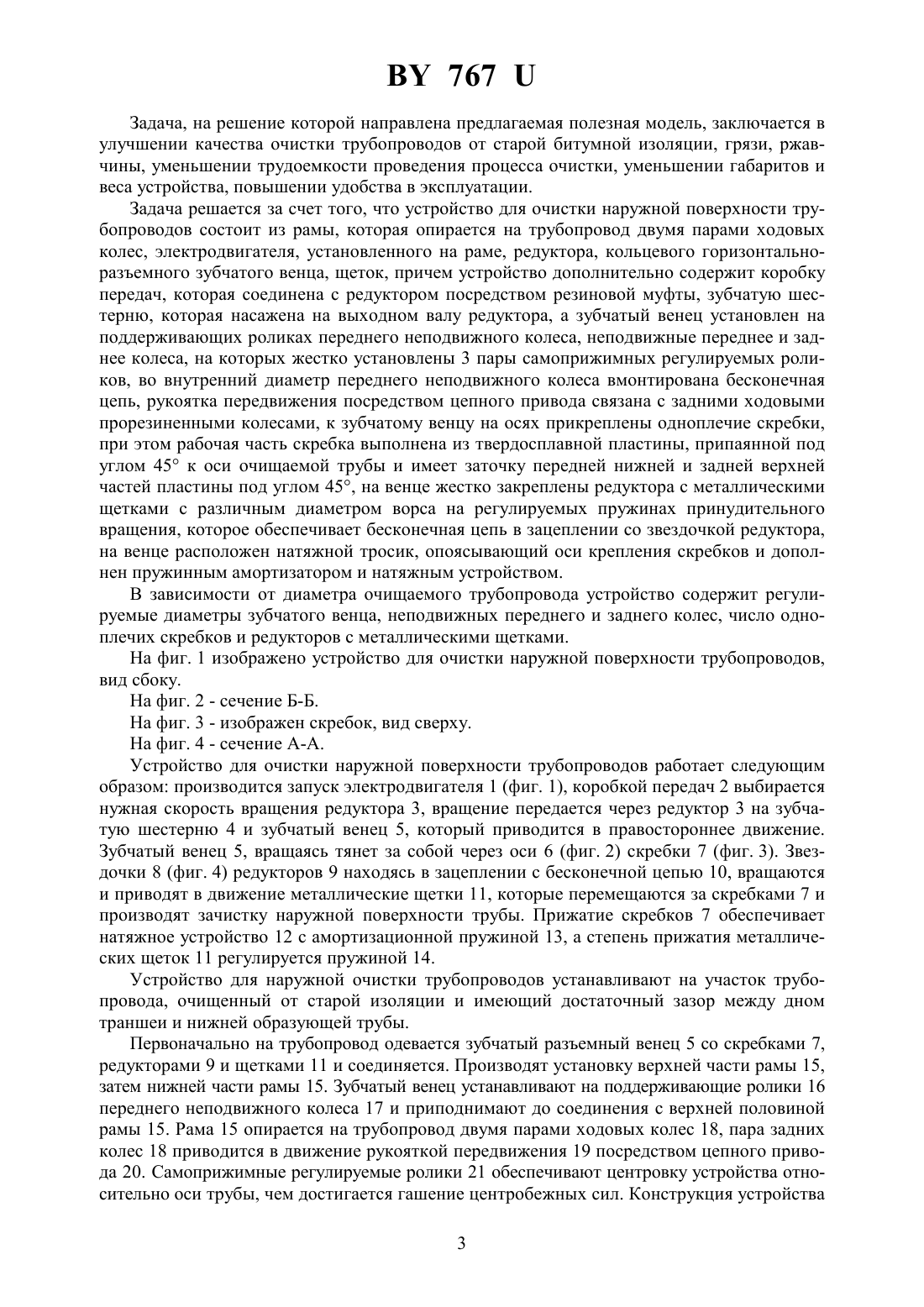

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ НАРУЖНОЙ ПОВЕРХНОСТИ ТРУБОПРОВОДОВ(72) Автор Тихонов Василий Васильевич(57) 1. Устройство для очистки наружной поверхности трубопроводов, включающее раму,которая опирается на трубопровод двумя парами ходовых колес, электродвигатель, установленный на раме, редуктор, кольцевой горизонтально разъемный зубчатый венец, щетки, отличающееся тем, что устройство дополнительно содержит коробку передач,которая соединена с редуктором посредством резиновой муфты, зубчатую шестерню, которая насажена на выходном валу редуктора, а зубчатый венец установлен на поддерживающих роликах переднего неподвижного колеса, неподвижные переднее и заднее колеса,на которых жестко установлены три пары сомоприжимных регулируемых роликов, во внутренний диаметр переднего неподвижного колеса вмонтирована бесконечная цепь, рукоятка передвижения посредством цепного привода связана с задними ходовыми колесами, к зубчатому венцу на осях прикреплены одноплечие скребки, на зубчатом венце жестко закреплены редуктора с металлическими щетками на регулируемых пружинах принудительного вращения, которое обеспечивает бесконечная цепь в зацеплении со звездочкой редуктора, на зубчатом венце расположен натяжной тросик, опоясывающий оси крепления скребков и дополнен пружинным амортизатором и натяжным устройством. 2. Устройство по п. 1, отличающееся тем, что задние ходовые колеса прорезиненные. 7673. Устройство по п. 1, отличающееся тем, что рабочая часть скребка выполнена из твердосплавной пластины, припаянной под углом 45 к оси очищаемой трубы, и имеет заточку передней нижней и задней верхней частей пластины под углом 45. 4. Устройство по п. 1, отличающееся тем, что металлические щетки имеют различный диаметр ворса. 5. Устройство по п. 1, отличающееся тем, что в зависимости от диаметра очищаемого трубопровода устройство содержит регулируемые диаметры зубчатого венца, неподвижных переднего и заднего колес, число одноплечих скребков и число редукторов с металлическими щетками.(56) 1. Патент 2132245, МПК В 08 В 9/02, 1999. 2. Патент 2146566, МПК В 08 В 9/02, 2000 (прототип). Полезная модель относится к нефтегазовой промышленности, а именно к механизмам для очистки наружной поверхности труб от старой битумной изоляции, грязи, ржавчины и может быть использована при ремонте и строительстве трубопроводов. Известен рабочий орган машины для очистки наружной поверхности трубопроводов,состоящий из ротора, шарнирно закрепленных на его осях рычагов с очистными элементами, роликов с охватывающей их гибкой связью, концы которой соединены с натяжным устройством. Каждый рычаг снабжен шарнирно установленным на нем держателем, оснащенным с одной стороны очистным элементом, а с другой - опорой на наружную поверхность трубопровода, и роликом. Ролик установлен со стороны очистного элемента и охватывается гибкой связью. 1 Недостатками известного рабочего органа являются необходимость ручной дочистки труб вследствие некачественной обработки очистным элементом работа органа не является автономной и требует наличия дополнительных транспортных средств. Наиболее близкой к предлагаемой полезной модели является машина для очистки наружной поверхности трубопровода, которая представляет собой самоходную установку и имеет раму, которая опирается на трубопровод двумя парами ходовых колес, отдельный электродвигатель, установленный на раме, клиноременную передачу, червячный редуктор с трехручьевым шкивом и выходным валом, который соединен цепной передачей с обеими парами ходовых колес, на П-образных концах рамы консольно установлены кольцевые разъемные рабочие органы с кольцевыми горизонтально-разъемными зубчатыми венцами,на которых посредством осей крепятся двуплечие рычаги с резцами, щетками и противовесами, отдельные электродвигатели для привода рабочих органов с центробежными муфтами, пульт управления посредством телескопической штанги связан с электрическим шкафом, реечный узел подъема рабочего органа 2 - прототип. Недостатками прототипа являются 1. Необходимость наличия транспортно-подъемного устройства для установки машины на участок трубопровода. 2. Отсутствие контроля и возможности регулировки числа оборотов вращения зубчатого венца, приводящее к нежелательному снятию поверхностного металлического слоя трубопровода и срезанию продольных и поперечных швов. 3. Прижатие рабочим инструментом происходит за счет противовесов и центробежных сил, что возможно только при больших оборотах зубчатого венца. 767 Задача, на решение которой направлена предлагаемая полезная модель, заключается в улучшении качества очистки трубопроводов от старой битумной изоляции, грязи, ржавчины, уменьшении трудоемкости проведения процесса очистки, уменьшении габаритов и веса устройства, повышении удобства в эксплуатации. Задача решается за счет того, что устройство для очистки наружной поверхности трубопроводов состоит из рамы, которая опирается на трубопровод двумя парами ходовых колес, электродвигателя, установленного на раме, редуктора, кольцевого горизонтальноразъемного зубчатого венца, щеток, причем устройство дополнительно содержит коробку передач, которая соединена с редуктором посредством резиновой муфты, зубчатую шестерню, которая насажена на выходном валу редуктора, а зубчатый венец установлен на поддерживающих роликах переднего неподвижного колеса, неподвижные переднее и заднее колеса, на которых жестко установлены 3 пары самоприжимных регулируемых роликов, во внутренний диаметр переднего неподвижного колеса вмонтирована бесконечная цепь, рукоятка передвижения посредством цепного привода связана с задними ходовыми прорезиненными колесами, к зубчатому венцу на осях прикреплены одноплечие скребки,при этом рабочая часть скребка выполнена из твердосплавной пластины, припаянной под углом 45 к оси очищаемой трубы и имеет заточку передней нижней и задней верхней частей пластины под углом 45, на венце жестко закреплены редуктора с металлическими щетками с различным диаметром ворса на регулируемых пружинах принудительного вращения, которое обеспечивает бесконечная цепь в зацеплении со звездочкой редуктора,на венце расположен натяжной тросик, опоясывающий оси крепления скребков и дополнен пружинным амортизатором и натяжным устройством. В зависимости от диаметра очищаемого трубопровода устройство содержит регулируемые диаметры зубчатого венца, неподвижных переднего и заднего колес, число одноплечих скребков и редукторов с металлическими щетками. На фиг. 1 изображено устройство для очистки наружной поверхности трубопроводов,вид сбоку. На фиг. 2 - сечение Б-Б. На фиг. 3 - изображен скребок, вид сверху. На фиг. 4 - сечение А-А. Устройство для очистки наружной поверхности трубопроводов работает следующим образом производится запуск электродвигателя 1 (фиг. 1), коробкой передач 2 выбирается нужная скорость вращения редуктора 3, вращение передается через редуктор 3 на зубчатую шестерню 4 и зубчатый венец 5, который приводится в правостороннее движение. Зубчатый венец 5, вращаясь тянет за собой через оси 6 (фиг. 2) скребки 7 (фиг. 3). Звездочки 8 (фиг. 4) редукторов 9 находясь в зацеплении с бесконечной цепью 10, вращаются и приводят в движение металлические щетки 11, которые перемещаются за скребками 7 и производят зачистку наружной поверхности трубы. Прижатие скребков 7 обеспечивает натяжное устройство 12 с амортизационной пружиной 13, а степень прижатия металлических щеток 11 регулируется пружиной 14. Устройство для наружной очистки трубопроводов устанавливают на участок трубопровода, очищенный от старой изоляции и имеющий достаточный зазор между дном траншеи и нижней образующей трубы. Первоначально на трубопровод одевается зубчатый разъемный венец 5 со скребками 7,редукторами 9 и щетками 11 и соединяется. Производят установку верхней части рамы 15,затем нижней части рамы 15. Зубчатый венец устанавливают на поддерживающие ролики 16 переднего неподвижного колеса 17 и приподнимают до соединения с верхней половиной рамы 15. Рама 15 опирается на трубопровод двумя парами ходовых колес 18, пара задних колес 18 приводится в движение рукояткой передвижения 19 посредством цепного привода 20. Самоприжимные регулируемые ролики 21 обеспечивают центровку устройства относительно оси трубы, чем достигается гашение центробежных сил. Конструкция устройства 3 767 для очистки наружной поверхности трубопроводов позволяет монтировать его на действующий безразрывный трубопровод. Допускается транспортирование устройства в разобранном виде любым видом транспорта, а в труднодоступные места возможна доставка вручную. Масса устройства от 150 до 185 кг в зависимости от сменных неподвижных колес и зубчатых венцов. Степень очистки трубопровода предлагаемым устройством не требует ручной дочистки. Устройство конструктивно просто и может быть запущено в массовое производство,удобно в эксплуатации, обеспечивает возможность широкого использования для работы при строительстве и ремонте трубопроводов, безопасно в эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
