Разъединитель горизонтально-поворотного типа

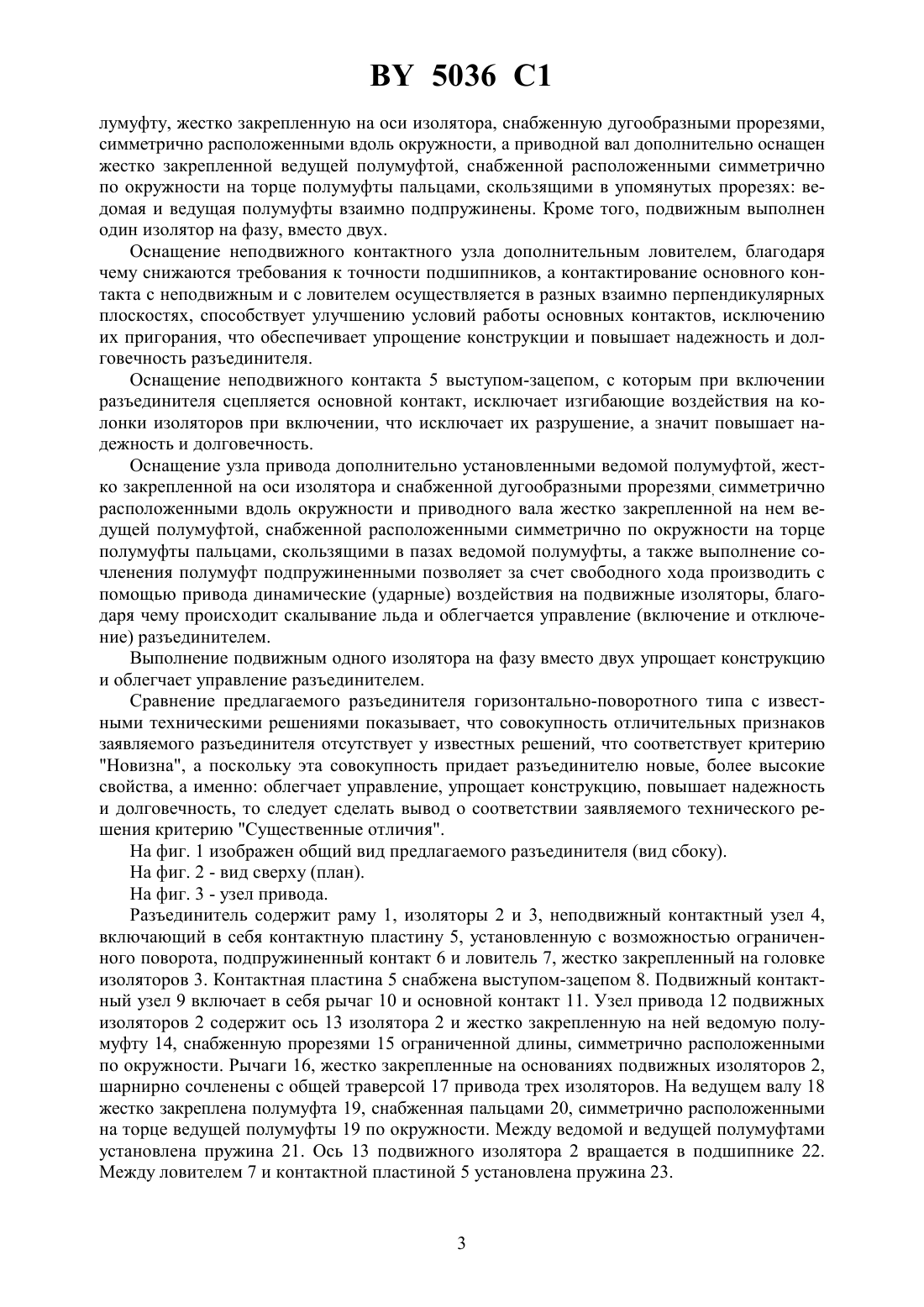

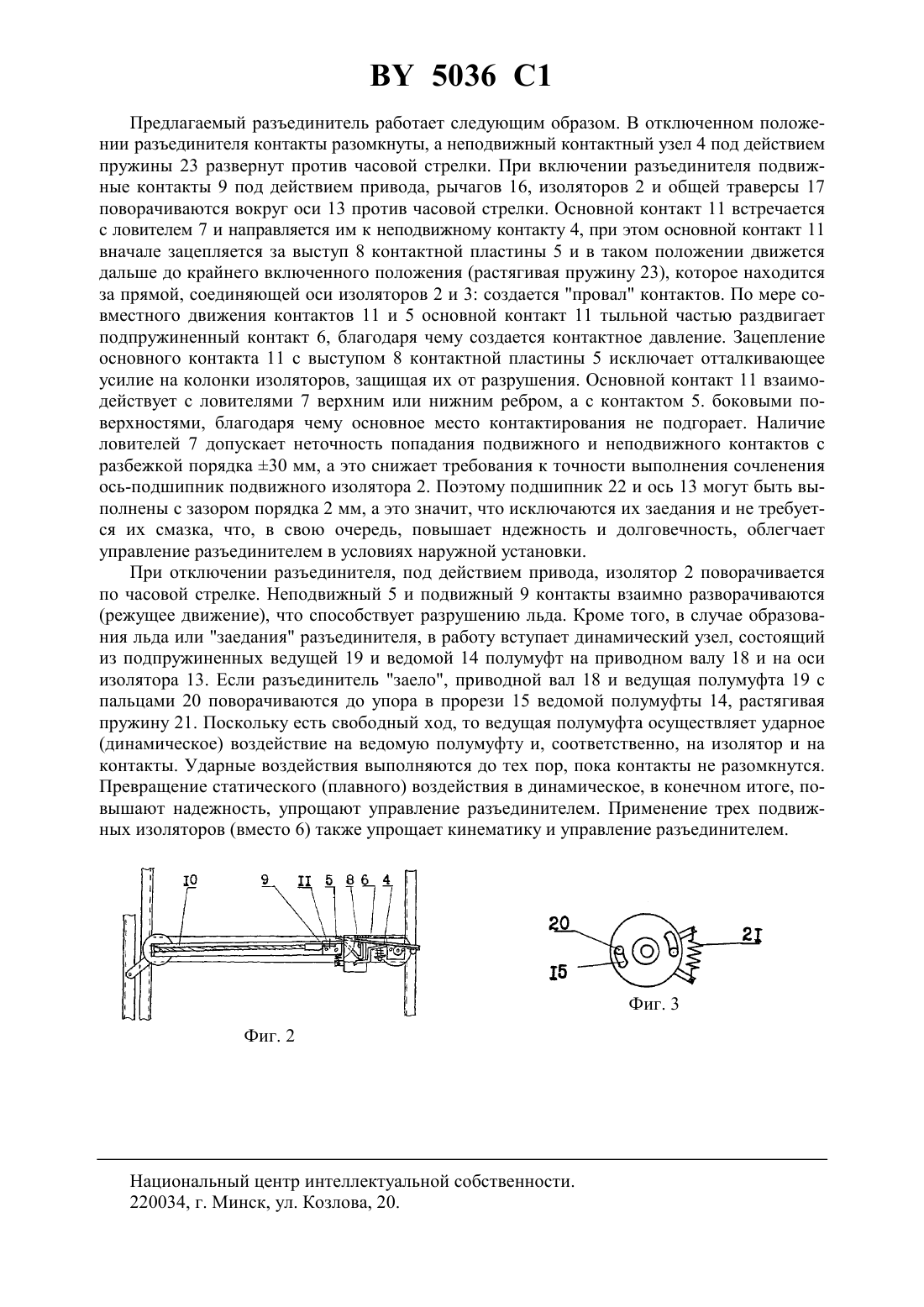

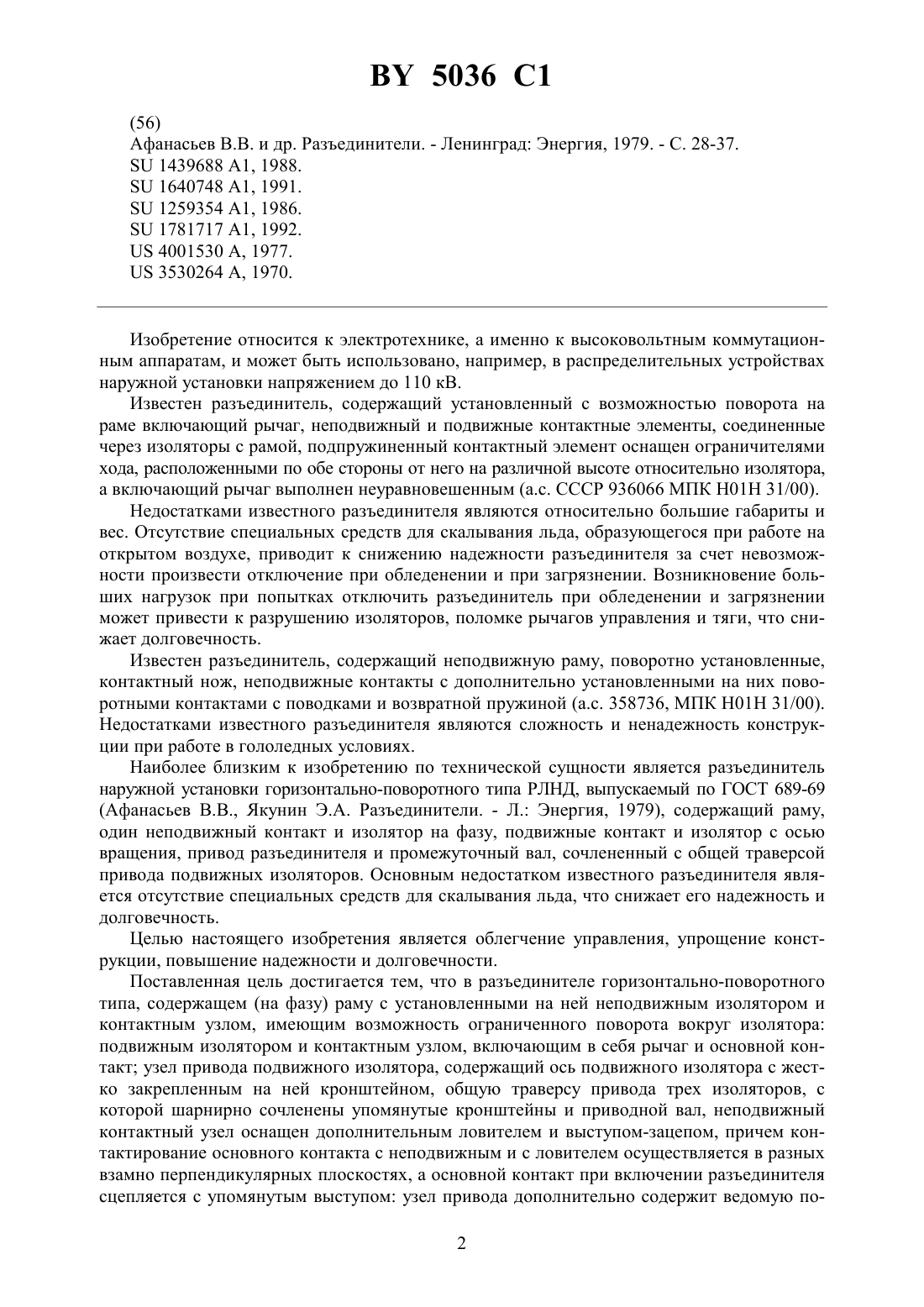

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Берхин Владимир Ильич(72) Автор Берхин Владимир Ильич(73) Патентообладатель Берхин Владимир Ильич(57) Разъединитель горизонтально-поворотного типа, содержащий соответствующие каждой из трех фаз рамы, на каждой из которых установлены неподвижный изолятор и неподвижный контактный узел, подвижный изолятор и подвижный контактный узел,включающий в себя рычаг и основной контакт, узел привода подвижного изолятора, содержащий ось подвижного изолятора и рычаг, жестко закрепленный на его основании и шарнирно сочлененный с траверсой, общей для узлов привода подвижных изоляторов трех фаз, приводной вал, отличающийся тем, что неподвижный контактный узел включает в себя контактную пластину, выполненную с возможностью ограниченного поворота вокруг оси неподвижного изолятора и снабженную выступом-зацепом, подпружиненный контакт и ловитель, жестко закрепленный на головке неподвижного изолятора, а между ловителем и контактной пластиной установлена пружина, при этом основной контакт при включении разъединителя сцепляется с упомянутым выступом-зацепом, узел привода подвижного изолятора содержит ведомую полумуфту, жестко закрепленную на оси подвижного изолятора и оснащенную дугообразными прорезями, расположенными симметрично по окружности, а приводной вал оснащен жестко закрепленной на нем ведущей полумуфтой, снабженной расположенными симметрично по окружности на ее торце пальцами, скользящими в упомянутых прорезях, при этом ведомая и ведущая полумуфты взаимно подпружинены.(56) Афанасьев В.В. и др. Разъединители. - Ленинград Энергия, 1979. - С. 28-37.1439688 1, 1988.1640748 1, 1991.1259354 1, 1986.1781717 1, 1992.4001530 , 1977.3530264 , 1970. Изобретение относится к электротехнике, а именно к высоковольтным коммутационным аппаратам, и может быть использовано, например, в распределительных устройствах наружной установки напряжением до 110 кВ. Известен разъединитель, содержащий установленный с возможностью поворота на раме включающий рычаг, неподвижный и подвижные контактные элементы, соединенные через изоляторы с рамой, подпружиненный контактный элемент оснащен ограничителями хода, расположенными по обе стороны от него на различной высоте относительно изолятора,а включающий рычаг выполнен неуравновешенным (а.с. СССР 936066 МПК Н 01 Н 31/00). Недостатками известного разъединителя являются относительно большие габариты и вес. Отсутствие специальных средств для скалывания льда, образующегося при работе на открытом воздухе, приводит к снижению надежности разъединителя за счет невозможности произвести отключение при обледенении и при загрязнении. Возникновение больших нагрузок при попытках отключить разъединитель при обледенении и загрязнении может привести к разрушению изоляторов, поломке рычагов управления и тяги, что снижает долговечность. Известен разъединитель, содержащий неподвижную раму, поворотно установленные,контактный нож, неподвижные контакты с дополнительно установленными на них поворотными контактами с поводками и возвратной пружиной (а.с. 358736, МПК Н 01 Н 31/00). Недостатками известного разъединителя являются сложность и ненадежность конструкции при работе в гололедных условиях. Наиболее близким к изобретению по технической сущности является разъединитель наружной установки горизонтально-поворотного типа РЛНД, выпускаемый по ГОСТ 689-69(Афанасьев В.В., Якунин Э.А. Разъединители. - Л. Энергия, 1979), содержащий раму,один неподвижный контакт и изолятор на фазу, подвижные контакт и изолятор с осью вращения, привод разъединителя и промежуточный вал, сочлененный с общей траверсой привода подвижных изоляторов. Основным недостатком известного разъединителя является отсутствие специальных средств для скалывания льда, что снижает его надежность и долговечность. Целью настоящего изобретения является облегчение управления, упрощение конструкции, повышение надежности и долговечности. Поставленная цель достигается тем, что в разъединителе горизонтально-поворотного типа, содержащем (на фазу) раму с установленными на ней неподвижным изолятором и контактным узлом, имеющим возможность ограниченного поворота вокруг изолятора подвижным изолятором и контактным узлом, включающим в себя рычаг и основной контакт узел привода подвижного изолятора, содержащий ось подвижного изолятора с жестко закрепленным на ней кронштейном, общую траверсу привода трех изоляторов, с которой шарнирно сочленены упомянутые кронштейны и приводной вал, неподвижный контактный узел оснащен дополнительным ловителем и выступом-зацепом, причем контактирование основного контакта с неподвижным и с ловителем осуществляется в разных взамно перпендикулярных плоскостях, а основной контакт при включении разъединителя сцепляется с упомянутым выступом узел привода дополнительно содержит ведомую по 2 5036 1 лумуфту, жестко закрепленную на оси изолятора, снабженную дугообразными прорезями,симметрично расположенными вдоль окружности, а приводной вал дополнительно оснащен жестко закрепленной ведущей полумуфтой, снабженной расположенными симметрично по окружности на торце полумуфты пальцами, скользящими в упомянутых прорезях ведомая и ведущая полумуфты взаимно подпружинены. Кроме того, подвижным выполнен один изолятор на фазу, вместо двух. Оснащение неподвижного контактного узла дополнительным ловителем, благодаря чему снижаются требования к точности подшипников, а контактирование основного контакта с неподвижным и с ловителем осуществляется в разных взаимно перпендикулярных плоскостях, способствует улучшению условий работы основных контактов, исключению их пригорания, что обеспечивает упрощение конструкции и повышает надежность и долговечность разъединителя. Оснащение неподвижного контакта 5 выступом-зацепом, с которым при включении разъединителя сцепляется основной контакт, исключает изгибающие воздействия на колонки изоляторов при включении, что исключает их разрушение, а значит повышает надежность и долговечность. Оснащение узла привода дополнительно установленными ведомой полумуфтой, жестко закрепленной на оси изолятора и снабженной дугообразными прорезями, симметрично расположенными вдоль окружности и приводного вала жестко закрепленной на нем ведущей полумуфтой, снабженной расположенными симметрично по окружности на торце полумуфты пальцами, скользящими в пазах ведомой полумуфты, а также выполнение сочленения полумуфт подпружиненными позволяет за счет свободного хода производить с помощью привода динамические (ударные) воздействия на подвижные изоляторы, благодаря чему происходит скалывание льда и облегчается управление (включение и отключение) разъединителем. Выполнение подвижным одного изолятора на фазу вместо двух упрощает конструкцию и облегчает управление разъединителем. Сравнение предлагаемого разъединителя горизонтально-поворотного типа с известными техническими решениями показывает, что совокупность отличительных признаков заявляемого разъединителя отсутствует у известных решений, что соответствует критерию Новизна, а поскольку эта совокупность придает разъединителю новые, более высокие свойства, а именно облегчает управление, упрощает конструкцию, повышает надежность и долговечность, то следует сделать вывод о соответствии заявляемого технического решения критерию Существенные отличия. На фиг. 1 изображен общий вид предлагаемого разъединителя (вид сбоку). На фиг. 2 - вид сверху (план). На фиг. 3 - узел привода. Разъединитель содержит раму 1, изоляторы 2 и 3, неподвижный контактный узел 4,включающий в себя контактную пластину 5, установленную с возможностью ограниченного поворота, подпружиненный контакт 6 и ловитель 7, жестко закрепленный на головке изоляторов 3. Контактная пластина 5 снабжена выступом-зацепом 8. Подвижный контактный узел 9 включает в себя рычаг 10 и основной контакт 11. Узел привода 12 подвижных изоляторов 2 содержит ось 13 изолятора 2 и жестко закрепленную на ней ведомую полумуфту 14, снабженную прорезями 15 ограниченной длины, симметрично расположенными по окружности. Рычаги 16, жестко закрепленные на основаниях подвижных изоляторов 2,шарнирно сочленены с общей траверсой 17 привода трех изоляторов. На ведущем валу 18 жестко закреплена полумуфта 19, снабженная пальцами 20, симметрично расположенными на торце ведущей полумуфты 19 по окружности. Между ведомой и ведущей полумуфтами установлена пружина 21. Ось 13 подвижного изолятора 2 вращается в подшипнике 22. Между ловителем 7 и контактной пластиной 5 установлена пружина 23. 5036 1 Предлагаемый разъединитель работает следующим образом. В отключенном положении разъединителя контакты разомкнуты, а неподвижный контактный узел 4 под действием пружины 23 развернут против часовой стрелки. При включении разъединителя подвижные контакты 9 под действием привода, рычагов 16, изоляторов 2 и общей траверсы 17 поворачиваются вокруг оси 13 против часовой стрелки. Основной контакт 11 встречается с ловителем 7 и направляется им к неподвижному контакту 4, при этом основной контакт 11 вначале зацепляется за выступ 8 контактной пластины 5 и в таком положении движется дальше до крайнего включенного положения (растягивая пружину 23), которое находится за прямой, соединяющей оси изоляторов 2 и 3 создается провал контактов. По мере совместного движения контактов 11 и 5 основной контакт 11 тыльной частью раздвигает подпружиненный контакт 6, благодаря чему создается контактное давление. Зацепление основного контакта 11 с выступом 8 контактной пластины 5 исключает отталкивающее усилие на колонки изоляторов, защищая их от разрушения. Основной контакт 11 взаимодействует с ловителями 7 верхним или нижним ребром, а с контактом 5. боковыми поверхностями, благодаря чему основное место контактирования не подгорает. Наличие ловителей 7 допускает неточность попадания подвижного и неподвижного контактов с разбежкой порядка 30 мм, а это снижает требования к точности выполнения сочленения ось-подшипник подвижного изолятора 2. Поэтому подшипник 22 и ось 13 могут быть выполнены с зазором порядка 2 мм, а это значит, что исключаются их заедания и не требуется их смазка, что, в свою очередь, повышает ндежность и долговечность, облегчает управление разъединителем в условиях наружной установки. При отключении разъединителя, под действием привода, изолятор 2 поворачивается по часовой стрелке. Неподвижный 5 и подвижный 9 контакты взаимно разворачиваются(режущее движение), что способствует разрушению льда. Кроме того, в случае образования льда или заедания разъединителя, в работу вступает динамический узел, состоящий из подпружиненных ведущей 19 и ведомой 14 полумуфт на приводном валу 18 и на оси изолятора 13. Если разъединитель заело, приводной вал 18 и ведущая полумуфта 19 с пальцами 20 поворачиваются до упора в прорези 15 ведомой полумуфты 14, растягивая пружину 21. Поскольку есть свободный ход, то ведущая полумуфта осуществляет ударное(динамическое) воздействие на ведомую полумуфту и, соответственно, на изолятор и на контакты. Ударные воздействия выполняются до тех пор, пока контакты не разомкнутся. Превращение статического (плавного) воздействия в динамическое, в конечном итоге, повышают надежность, упрощают управление разъединителем. Применение трех подвижных изоляторов (вместо 6) также упрощает кинематику и управление разъединителем. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
