Бетоносмеситель

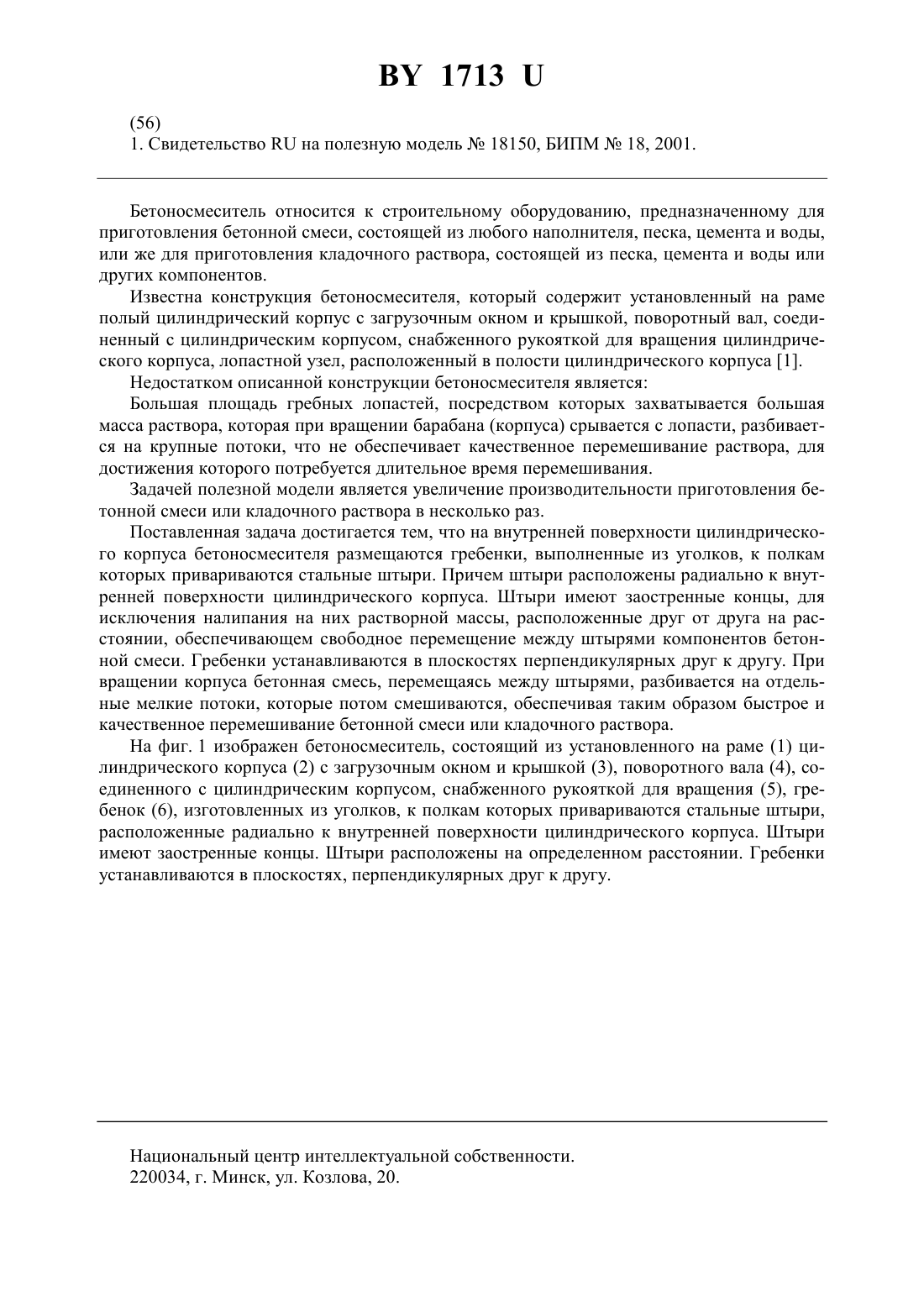

(71) Заявитель Пацино Валерий Антонович(72) Автор Пацино Валерий Антонович(73) Патентообладатель Пацино Валерий Антонович(57) 1. Бетоносмеситель, содержащий устанавливаемый на раме полый цилиндрический корпус с загрузочным окном и крышкой, поворотный вал, соединенный с цилиндрическим корпусом, снабженного рукояткой для вращения цилиндрического корпуса, отличающийся тем, что на внутренней поверхности цилиндрического корпуса вдоль его образующих устанавливаются гребенки, выполненные из уголков, к полкам которых привариваются стальные штыри. 2. Бетоносмеситель по п. 1, отличающийся тем, что штыри расположены радиально к внутренней поверхности цилиндрического корпуса. 3. Бетоносмеситель по п. 1, отличающийся тем, что штыри имеют заостренные концы. 4. Бетоносмеситель по п. 1, отличающийся тем, что штыри расположены друг от друга на расстоянии, обеспечивающим свободное протекание между штырями бетонной смеси, обеспечивая при этом качественное его перемешивание. 5. Бетоносмеситель по п. 1, отличающийся тем, что гребенки устанавливаются в плоскостях, перпендикулярных друг к другу.(56) 1. Свидетельствона полезную модель 18150, БИПМ 18, 2001. Бетоносмеситель относится к строительному оборудованию, предназначенному для приготовления бетонной смеси, состоящей из любого наполнителя, песка, цемента и воды,или же для приготовления кладочного раствора, состоящей из песка, цемента и воды или других компонентов. Известна конструкция бетоносмесителя, который содержит установленный на раме полый цилиндрический корпус с загрузочным окном и крышкой, поворотный вал, соединенный с цилиндрическим корпусом, снабженного рукояткой для вращения цилиндрического корпуса, лопастной узел, расположенный в полости цилиндрического корпуса 1. Недостатком описанной конструкции бетоносмесителя является Большая площадь гребных лопастей, посредством которых захватывается большая масса раствора, которая при вращении барабана (корпуса) срывается с лопасти, разбивается на крупные потоки, что не обеспечивает качественное перемешивание раствора, для достижения которого потребуется длительное время перемешивания. Задачей полезной модели является увеличение производительности приготовления бетонной смеси или кладочного раствора в несколько раз. Поставленная задача достигается тем, что на внутренней поверхности цилиндрического корпуса бетоносмесителя размещаются гребенки, выполненные из уголков, к полкам которых привариваются стальные штыри. Причем штыри расположены радиально к внутренней поверхности цилиндрического корпуса. Штыри имеют заостренные концы, для исключения налипания на них растворной массы, расположенные друг от друга на расстоянии, обеспечивающем свободное перемещение между штырями компонентов бетонной смеси. Гребенки устанавливаются в плоскостях перпендикулярных друг к другу. При вращении корпуса бетонная смесь, перемещаясь между штырями, разбивается на отдельные мелкие потоки, которые потом смешиваются, обеспечивая таким образом быстрое и качественное перемешивание бетонной смеси или кладочного раствора. На фиг. 1 изображен бетоносмеситель, состоящий из установленного на раме (1) цилиндрического корпуса (2) с загрузочным окном и крышкой (3), поворотного вала (4), соединенного с цилиндрическим корпусом, снабженного рукояткой для вращения (5), гребенок (6), изготовленных из уголков, к полкам которых привариваются стальные штыри,расположенные радиально к внутренней поверхности цилиндрического корпуса. Штыри имеют заостренные концы. Штыри расположены на определенном расстоянии. Гребенки устанавливаются в плоскостях, перпендикулярных друг к другу. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
