Устройство озвучивания игрушки

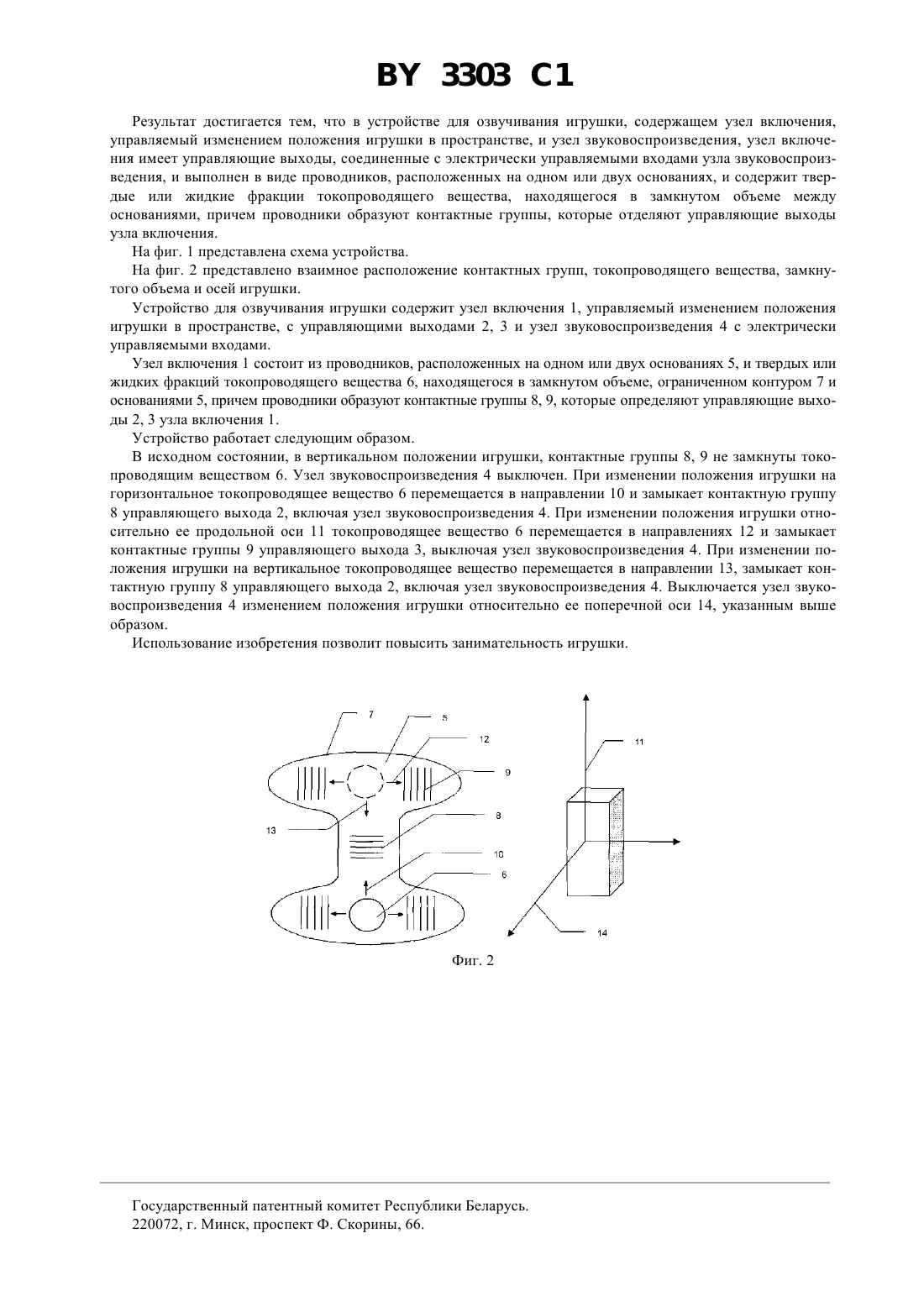

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(22) 1996.04.09 бюро технологического оборудования СКБ ТО(71) Заявитель Специальное конструкторское бюро технологического оборудования СКБ ТО(57) Устройство озвучивания игрушки, содержащее узел включения, управляемый изменением положения игрушки в пространстве, и узел звуковоспроизведения, отличающееся тем, что узел включения имеет управляющие выходы, соединенные с электрически управляемыми входами узла звуковоспроизведения, и содержит твердые или жидкие фракции токопроводящего вещества, находящегося в замкнутом объеме между двумя основаниями, выполнен в виде проводников, расположенных на одном или двух основаниях, причем проводники образуют контактные группы, которые определяют управляющие выходы узла включения.(56) 1.4950200 , МПК А 63 Н 3/28, 1990. 2. ТУ 17 УССР 131-1-90. Приборы звуковые пневматические для игрушек, 1990 (прототип). Изобретение относится к звуковоспроизводящим устройствам и может быть использовано для озвучивания кукол. Известно звуковоспроизводящее устройство для куклы, содержащее узел включения в виде электрических переключателей и узел звуковоспроизведения, имеющий электрические управляемые входы 1. Недостатком указанного устройства является низкая занимательность. Наиболее близким по сущности является устройство озвучивания игрушек, содержащее узел включения,управляемый изменением положения игрушки в пространстве, и узел звуковоспроизведения 2. Недостатком указанного устройства является низкая занимательность. Изобретение предназначено для повышения занимательности игрушек путем придания им дидактических свойств. 3303 1 Результат достигается тем, что в устройстве для озвучивания игрушки, содержащем узел включения,управляемый изменением положения игрушки в пространстве, и узел звуковоспроизведения, узел включения имеет управляющие выходы, соединенные с электрически управляемыми входами узла звуковоспроизведения, и выполнен в виде проводников, расположенных на одном или двух основаниях, и содержит твердые или жидкие фракции токопроводящего вещества, находящегося в замкнутом объеме между основаниями, причем проводники образуют контактные группы, которые отделяют управляющие выходы узла включения. На фиг. 1 представлена схема устройства. На фиг. 2 представлено взаимное расположение контактных групп, токопроводящего вещества, замкнутого объема и осей игрушки. Устройство для озвучивания игрушки содержит узел включения 1, управляемый изменением положения игрушки в пространстве, с управляющими выходами 2, 3 и узел звуковоспроизведения 4 с электрически управляемыми входами. Узел включения 1 состоит из проводников, расположенных на одном или двух основаниях 5, и твердых или жидких фракций токопроводящего вещества 6, находящегося в замкнутом объеме, ограниченном контуром 7 и основаниями 5, причем проводники образуют контактные группы 8, 9, которые определяют управляющие выходы 2, 3 узла включения 1. Устройство работает следующим образом. В исходном состоянии, в вертикальном положении игрушки, контактные группы 8, 9 не замкнуты токопроводящим веществом 6. Узел звуковоспроизведения 4 выключен. При изменении положения игрушки на горизонтальное токопроводящее вещество 6 перемещается в направлении 10 и замыкает контактную группу 8 управляющего выхода 2, включая узел звуковоспроизведения 4. При изменении положения игрушки относительно ее продольной оси 11 токопроводящее вещество 6 перемещается в направлениях 12 и замыкает контактные группы 9 управляющего выхода 3, выключая узел звуковоспроизведения 4. При изменении положения игрушки на вертикальное токопроводящее вещество перемещается в направлении 13, замыкает контактную группу 8 управляющего выхода 2, включая узел звуковоспроизведения 4. Выключается узел звуковоспроизведения 4 изменением положения игрушки относительно ее поперечной оси 14, указанным выше образом. Использование изобретения позволит повысить занимательность игрушки. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
