Система передачи дискретно-непрерывных сообщений

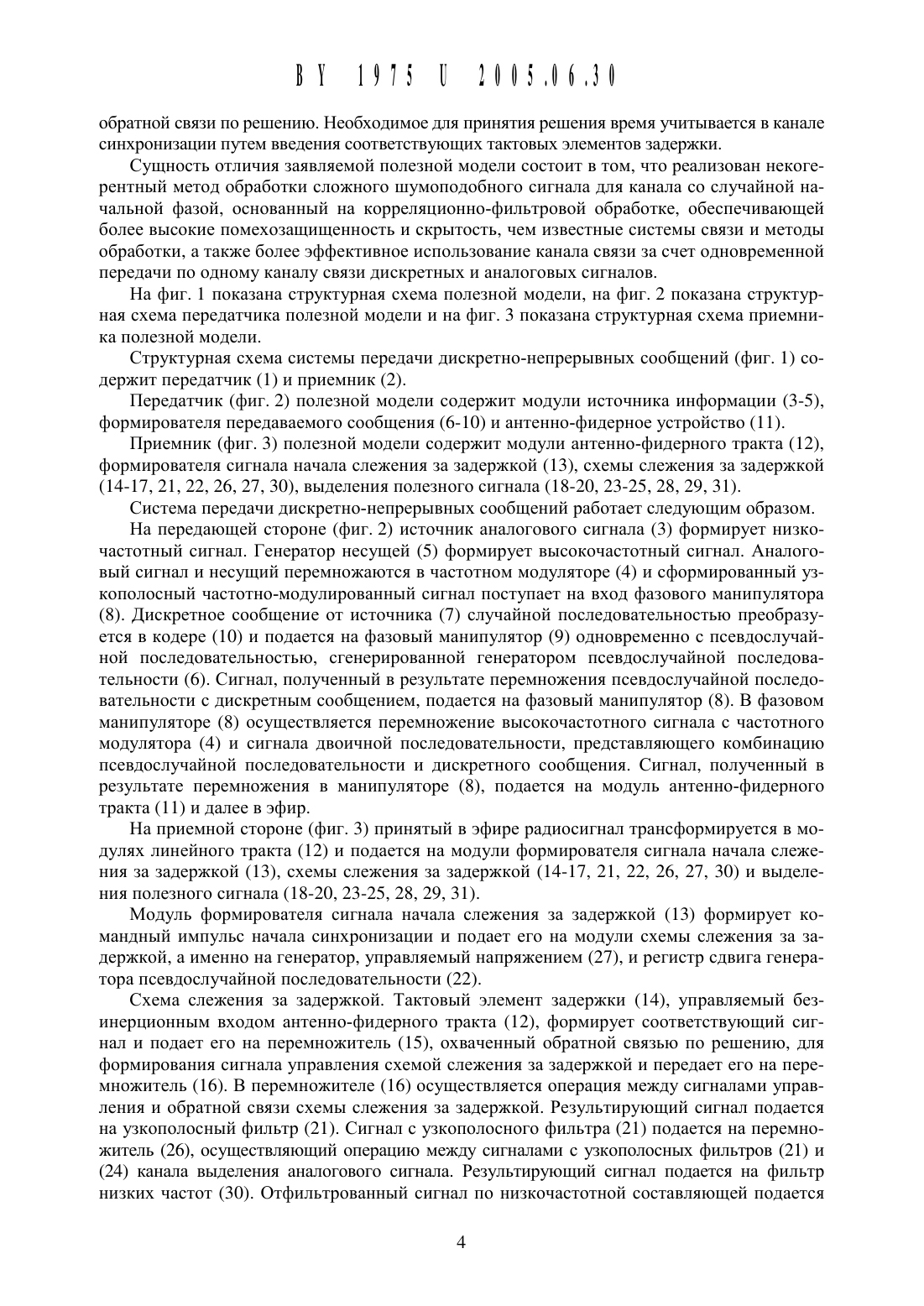

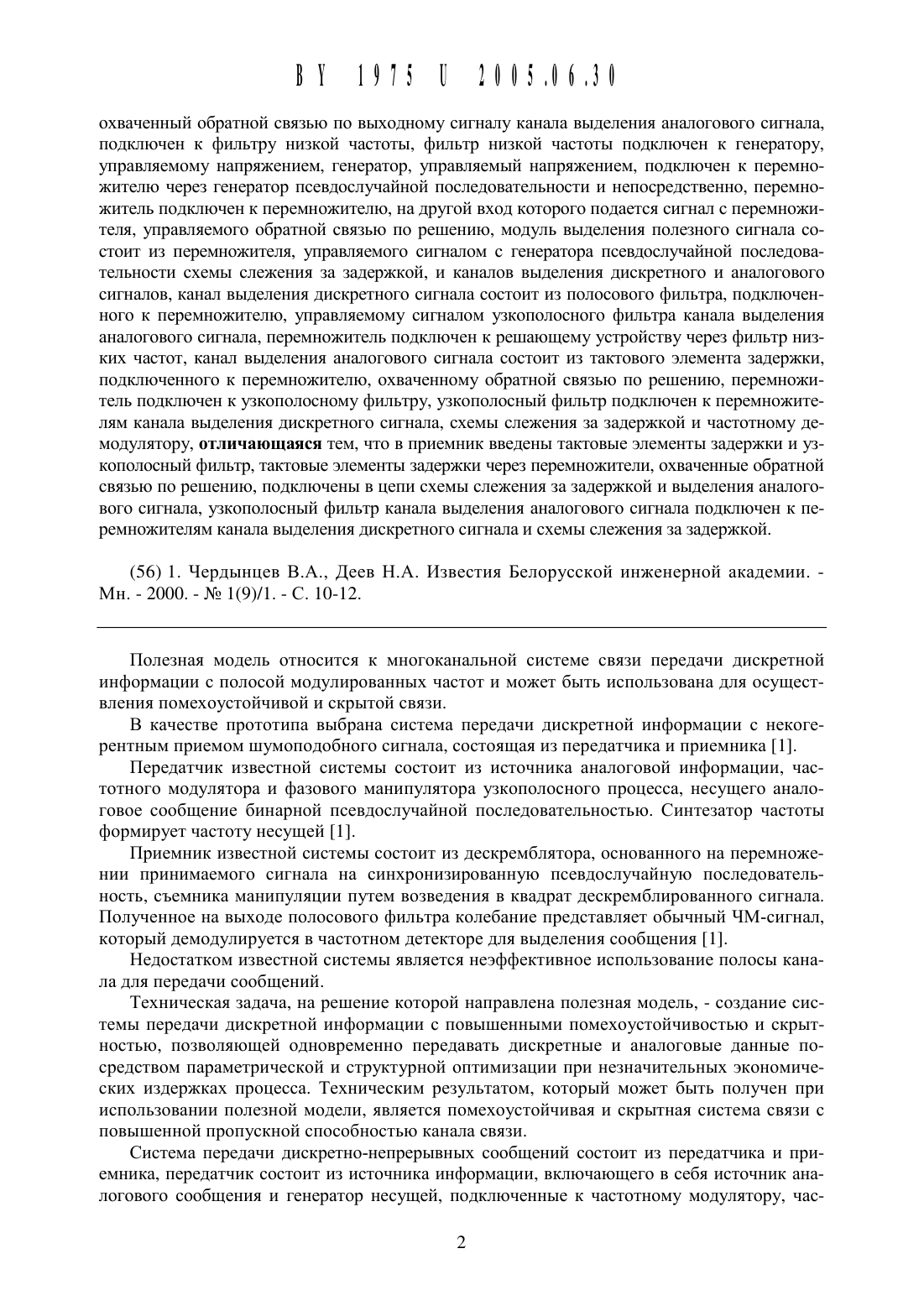

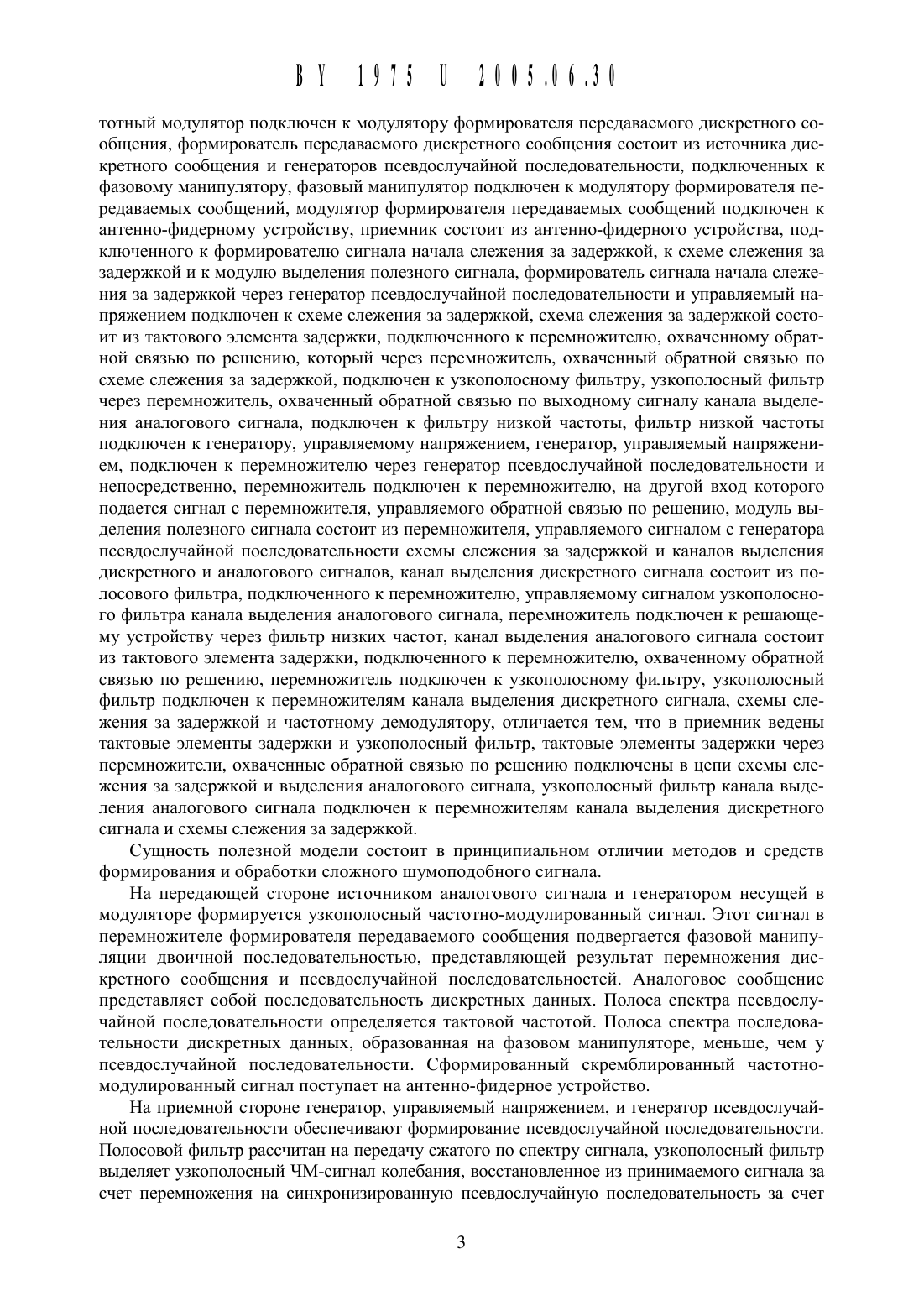

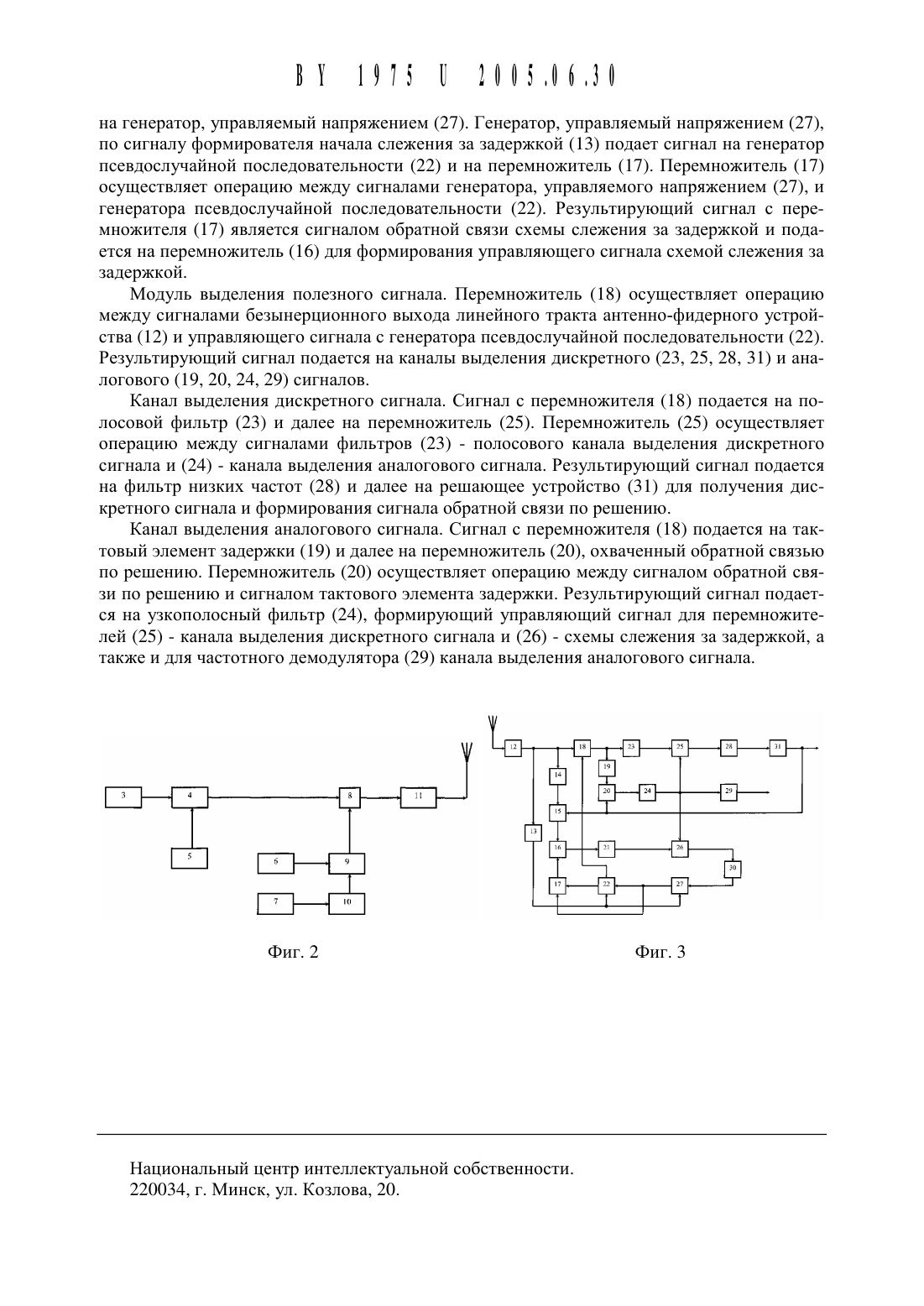

ПОЛЕЗНОЙ з, и МОДЕ-ЛИК (46)2005.06.30 АТЕНТУ 51)7 н ш 25141 НАЦИОНАЛЬНЫЙ ЦЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный университет информатики и радиоэлектроники (ВУ)(72) Авторы Чердь 1 нЦев Валерий Аркадьевич Мисюкевич Николай Стефанович Деев Николай Алексеевич Дубровский Василий Викторович Яцковский Юрий Эдмунтович (ВУ)(73) Патентообладатель Учреждение образования Белорусский государственный университет информатики и радиоэлектроники (ВУ)Система передачи дискретно-непрерывных сообщений состоит из передатчика и приемника, передатчик состоит из источника информации, включающего в себя источник аналогового сообщения и генератор несущей, подключенные к частотному модулятору, частотный модулятор подключен к модулятору формирователя передаваемого дискретного сообщения,формирователь передаваемого дискретного сообщения состоит из источника дискретного сообщения и генераторов псевдослучайной последовательности, подключенных к фазовому манипулятору, фазовый манипулятор подключен к модулятору формирователя передаваемых сообщений, модулятор формирователя передаваемых сообщений подключен к антеннофидерному устройству, приемник состоит из антенно-фидерного устройства, подключенного к формирователю сигнала начала слежения за задержкой, к схеме слежения за задержкой и к модулю выделения полезного сигнала, формирователь сигнала начала слежения за задержкой через генератор псевдослучайной последовательности и управляемый напряжением подключен к схеме слежения за задержкой, схема слежения за задержкой состоит из тактового элемента задержки, подключенного к перемножителю, охваченному обратной связью по решению, который через перемножитель, охваченный обратной связью по схеме слежения за задержкой, подключен к узкополосному фильтру, узкополосный фильтр через перемножитель, Фиг. 1охваченный обратной связью по выходному сигналу Канала выделения аналогового сигнала,подКлючен К фильтру низКой частоты, фильтр низКой частоты подКлючен К генератору,управляемому напряжением, генератор, управляемый напряжением, подключен К перемножителю через генератор псевдослучайной последовательности и непосредственно, перемножитель подКлючен К перемножителю, на другой вход Которого подается сигнал с перемножителя, управляемого обратной связью по решению, модуль выделения полезного сигнала состоит из перемножителя, управляемого сигналом с генератора псевдослучайной последовательности схемы слежения за задержКой, и Каналов выделения дисКретного и аналогового сигналов, Канал выделения дисКретного сигнала состоит из полосового фильтра, подКлюченного К перемножителю, управляемому сигналом узКополосного фильтра Канала выделения аналогового сигнала, перемножитель подКлючен К решающему устройству через фильтр низКих частот, Канал выделения аналогового сигнала состоит из таКтового элемента задержКи,подКлюченного К перемножителю, охваченному обратной связью по решению, перемножитель подКлючен К узКополосному фильтру, узКополосный фильтр подКлючен К перемножителям Канала выделения дисКретного сигнала, схемы слежения за задержКой и частотному демодулятору, отличающаяся тем, что в приемниК введены таКтовые элементы задержКи и узКополосный фильтр, таКтовые элементы задержКи через перемножители, охваченные обратной связью по решению, подКлючены в цепи схемы слежения за задержКой и выделения аналогового сигнала, узКополосный фильтр Канала выделения аналогового сигнала подКлючен К перемножителям Канала выделения дисКретного сигнала и схемы слежения за задержКой.(56) 1. Чердынцев В.А., Деев Н.А. Известия БелоруссКой инженерной аКадемии. Мн. - 2000. - Л 91(9)/1.- С. 10-12.Полезная модель относится К многоКанальной системе связи передачи дисКретной информации с полосой модулированных частот и может быть использована для осуществления помехоустойчивой и сКрытой связи.В Качестве прототипа выбрана система передачи дисКретной информации с неКогерентным приемом шумоподобного сигнала, состоящая из передатчиКа и приемниКа 1.ПередатчиК известной системы состоит из источниКа аналоговой информации, частотного модулятора и фазового манипулятора узКополосного процесса, несущего аналоговое сообщение бинарной псевдослучайной последовательностью. Синтезатор частоты формирует частоту несущей 1.ПриемниК известной системы состоит из десКремблятора, основанного на перемножении принимаемого сигнала на синхронизированную псевдослучайную последовательность, съемниКа манипуляции путем возведения в Квадрат десКремблированного сигнала. Полученное на выходе полосового фильтра Колебание представляет обычный ЧМ-сигнал,Который демодулируется в частотном детеКторе для выделения сообщения 1.НедостатКом известной системы является неэффеКтивное использование полосы Канала для передачи сообщений.ТехничесКая задача, на решение Которой направлена полезная модель, - создание системы передачи дисКретной информации с повышенными помехоустойчивостью и сКрь 1 тностью, позволяющей одновременно передавать дисКретные и аналоговые данные посредством параметричесКой и структурной оптимизации при незначительных эКономичесКих издержКах процесса. ТехничесКим результатом, Который может быть получен при использовании полезной модели, является помехоустойчивая и сКрытная система связи с повышенной пропусКной способностью Канала связи.Система передачи дисКретно-непрерывных сообщений состоит из передатчиКа и приемниКа, передатчиК состоит из источниКа информации, вКлючающего в себя источниК аналогового сообщения и генератор несущей, подКлюченные К частотному модулятору, час 2тотнь 1 й модулятор подключен К модулятору формирователя передаваемого дискретного сообщения, формирователь передаваемого дискретного сообщения состоит из источника дискретного сообщения и генераторов псевдослучайной последовательности, подключенных к фазовому манипулятору, фазовый манипулятор подключен к модулятору формирователя передаваемых сообщений, модулятор формирователя передаваемых сообщений подключен к антенно-фидерному устройству, приемник состоит из антенно-фидерного устройства, подключенного к формирователю сигнала начала слежения за задержкой, к схеме слежения за задержкой и к модулю выделения полезного сигнала, формирователь сигнала начала слежения за задержкой через генератор псевдослучайной последовательности и управляемый напряжением подключен к схеме слежения за задержкой, схема слежения за задержкой состоит из тактового элемента задержки, подключенного к перемножителю, охваченному обратной связью по рещению, который через перемножитель, охваченный обратной связью по схеме слежения за задержкой, подключен к узкополосному фильтру, узкополосный фильтр через перемножитель, охваченный обратной связью по выходному сигналу канала вь 1 деления аналогового сигнала, подключен к фильтру низкой частоты, фильтр низкой частоты подключен к генератору, управляемому напряжением, генератор, управляемый напряжением, подключен к перемножителю через генератор псевдослучайной последовательности и непосредственно, перемножитель подключен к перемножителю, на другой вход которого подается сигнал с перемножителя, управляемого обратной связью по рещению, модуль вь 1 деления полезного сигнала состоит из перемножителя, управляемого сигналом с генератора псевдослучайной последовательности схемы слежения за задержкой и каналов выделения дискретного и аналогового сигналов, канал выделения дискретного сигнала состоит из полосового фильтра, подключенного к перемножителю, управляемому сигналом узкополосного фильтра канала выделения аналогового сигнала, перемножитель подключен к решающему устройству через фильтр низких частот, канал выделения аналогового сигнала состоит из тактового элемента задержки, подключенного к перемножителю, охваченному обратной связью по рещению, перемножитель подключен к узкополосному фильтру, узкополосный фильтр подключен к перемножителям канала выделения дискретного сигнала, схемы слежения за задержкой и частотному демодулятору, отличается тем, что в приемник ведены тактовые элементы задержки и узкополосный фильтр, тактовые элементы задержки через перемножители, охваченные обратной связью по рещению подключены в Цепи схемы слежения за задержкой и выделения аналогового сигнала, узкополосный фильтр канала вь 1 деления аналогового сигнала подключен к перемножителям канала выделения дискретного сигнала и схемы слежения за задержкой.Сущность полезной модели состоит в принципиальном отличии методов и средств формирования и обработки сложного щумоподобного сигнала.На передающей стороне источником аналогового сигнала и генератором несущей в модуляторе формируется узкополосный частотно-модулированный сигнал. Этот сигнал в перемножителе формирователя передаваемого сообщения подвергается фазовой манипуляции двоичной последовательностью, представляющей результат перемножения дискретного сообщения и псевдослучайной последовательностей. Аналоговое сообщение представляет собой последовательность дискретных данных. Полоса спектра псевдослучайной последовательности определяется тактовой частотой. Полоса спектра последовательности дискретных данных, образованная на фазовом манипуляторе, меньще, чем у псевдослучайной последовательности. Сформированный скремблированный частотномодулированнь 1 й сигнал поступает на антенно-фидерное устройство.На приемной стороне генератор, управляемый напряжением, и генератор псевдослучайной последовательности обеспечивают формирование псевдослучайной последовательности. Полосовой фильтр рассчитан на передачу сжатого по спектру сигнала, узкополосный фильтр выделяет узкополосный ЧМ-сигнал колебания, восстановленное из принимаемого сигнала за счет перемножения на синхронизированную псевдослучайную последовательность за счетобратной связи по рещению. Необходимое для принятия решения время учитывается в канале синхронизации путем введения соответствующих тактовых элементов задержки.Сущность отличия заявляемой полезной модели состоит в том, что реализован некогерентнь 1 й метод обработки сложного Шумоподобного сигнала для канала со случайной начальной фазой, основанный на корреляционно-фильтровой обработке, обеспечивающей более высокие помехозащищенность и скрытость, чем известные системы связи и методы обработки, а также более эффективное использование канала связи за счет одновременной передачи по одному каналу связи дискретных и аналоговых сигналов.На фиг. 1 показана структурная схема полезной модели, на фиг. 2 показана структурная схема передатчика полезной модели и на фиг. 3 показана структурная схема приемника полезной модели.Структурная схема системы передачи дискретно-непрерывных сообщений (фиг. 1) содержит передатчик ( 1) и приемник (2).Передатчик (фиг. 2) полезной модели содержит модули источника информации (3-5),формирователя передаваемого сообщения (6-10) и антенно-фидерное устройство (11).Приемник (фиг. 3) полезной модели содержит модули антенно-фидерного тракта (12),формирователя сигнала начала слежения за задержкой (13), схемы слежения за задержкой(14-17, 21, 22, 26, 27, 30), выделения полезного сигнала (18-20, 23-25, 28, 29, 31).Система передачи дискретно-непрерывных сообщений работает следующим образом.На передающей стороне (фиг. 2) источник аналогового сигнала (3) формирует низкочастотный сигнал. Генератор несущей (5) формирует высокочастотный сигнал. Аналоговый сигнал и несущий перемножаются в частотном модуляторе (4) и сформированный узкополоснь 1 й частотно-модулированный сигнал поступает на вход фазового манипулятора(8). Дискретное сообщение от источника (7) случайной последовательностью преобразуется в кодере (10) и подается на фазовый манипулятор (9) одновременно с псевдослучайной последовательностью, сгенерированной генератором псевдослучайной последовательности (6). Сигнал, полученный в результате перемножения псевдослучайной последовательности с дискретным сообщением, подается на фазовый манипулятор (8). В фазовом манипуляторе (8) осуществляется перемножение высокочастотного сигнала с частотного модулятора (4) и сигнала двоичной последовательности, представляющего комбинацию псевдослучайной последовательности и дискретного сообщения. Сигнал, полученный в результате перемножения в манипуляторе (8), подается на модуль антенно-фидерного тракта (11) и далее в эфир.На приемной стороне (фиг. 3) принятый в эфире радиосигнал трансформируется в модулях линейного тракта (12) и подается на модули формирователя сигнала начала слежения за задержкой (13), схемы слежения за задержкой (14-17, 21, 22, 26, 27, 30) и вь 1 деления полезного сигнала (18-20, 23-25, 28, 29, 31).Модуль формирователя сигнала начала слежения за задержкой (13) формирует команднь 1 и импульс начала синхронизации и подает его на модули схемы слежения за задержкой, а именно на генератор, управляемый напряжением (27), и регистр сдвига генератора псевдослучайной последовательности (22).Схема слежения за задержкой. Тактовый элемент задержки (14), управляемый безинерционнь 1 м входом антенно-фидерного тракта ( 12), формирует соответствующий сигнал и подает его на перемножитель (15), охваченный обратной связью по рещению, для формирования сигнала управления схемой слежения за задержкой и передает его на перемножитель (16). В перемножителе (16) осуществляется операция между сигналами управления и обратной связи схемы слежения за задержкой. Результирующий сигнал подается на узкополосный фильтр (21). Сигнал с узкополосного фильтра (21) подается на перемножитель (26), осуществляющий операцию между сигналами с узкополосных фильтров (21) и(24) канала выделения аналогового сигнала. Результирующий сигнал подается на фильтр низких частот (30). Отфильтрованный сигнал по низкочастотной составляющей подается
