Армированная бетонная балясина

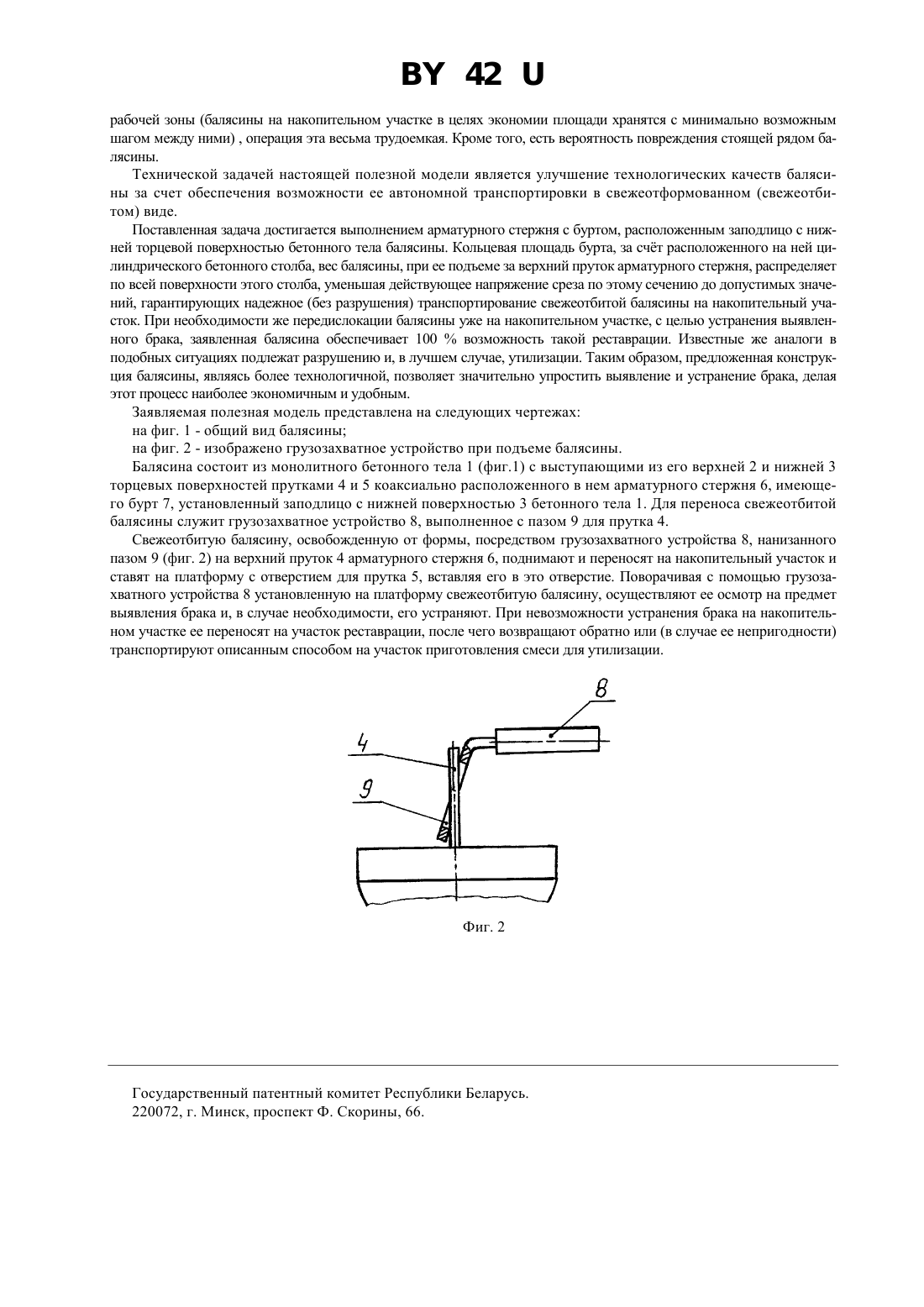

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Ваницкий Александр Анатольевич, Ваницкий Сергей Анатольевич(57) Армированная бетонная балясина, состоящая из монолитного бетонного тела с коаксиально расположенным в нем арматурным стержнем, выступающим с обоих концов, отличающаяся тем, что арматурный стержень выполнен с буртом, установленным в бетонном теле заподлицо с его нижней торцевой поверхностью. Заявляемое в качестве полезной модели техническое решение балясины относится к области строительных конструкций, а точнее - к области декоративно-художественных изделий, и может быть применено при изготовлении балюстрад для балконов, лестниц, террас и т.п. сооружений. Из известных аналогов армированная бетонная балясина, как наиболее прочная и надежная, широко известна. Состоит она из монолитного бетонного тела с коаксиально вмонтированным в него арматурным стержнем, выступающим с обоих его концов 1. Недостатком такой балясины является сложность ее перемещения с места формования (отбивки) на накопительные участки е последующей технологической обработки. Так, отформованную (отбитую) балясину в форме переносят на участок ее последующей обработки, устанавливают нижний выступающий пруток арматурного стержня в отверстие накопительной платформы и разбирают форму. Учитывая сложность конструкции формы и стесненность 42 рабочей зоны (балясины на накопительном участке в целях экономии площади хранятся с минимально возможным шагом между ними) , операция эта весьма трудоемкая. Кроме того, есть вероятность повреждения стоящей рядом балясины. Технической задачей настоящей полезной модели является улучшение технологических качеств балясины за счет обеспечения возможности ее автономной транспортировки в свежеотформованном (свежеотбитом) виде. Поставленная задача достигается выполнением арматурного стержня с буртом, расположенным заподлицо с нижней торцевой поверхностью бетонного тела балясины. Кольцевая площадь бурта, за счт расположенного на ней цилиндрического бетонного столба, вес балясины, при ее подъеме за верхний пруток арматурного стержня, распределяет по всей поверхности этого столба, уменьшая действующее напряжение среза по этому сечению до допустимых значений, гарантирующих надежное (без разрушения) транспортирование свежеотбитой балясины на накопительный участок. При необходимости же передислокации балясины уже на накопительном участке, с целью устранения выявленного брака, заявленная балясина обеспечивает 100 возможность такой реставрации. Известные же аналоги в подобных ситуациях подлежат разрушению и, в лучшем случае, утилизации. Таким образом, предложенная конструкция балясины, являясь более технологичной, позволяет значительно упростить выявление и устранение брака, делая этот процесс наиболее экономичным и удобным. Заявляемая полезная модель представлена на следующих чертежах на фиг. 1 - общий вид балясины на фиг. 2 - изображено грузозахватное устройство при подъеме балясины. Балясина состоит из монолитного бетонного тела 1 (фиг.1) с выступающими из его верхней 2 и нижней 3 торцевых поверхностей прутками 4 и 5 коаксиально расположенного в нем арматурного стержня 6, имеющего бурт 7, установленный заподлицо с нижней поверхностью 3 бетонного тела 1. Для переноса свежеотбитой балясины служит грузозахватное устройство 8, выполненное с пазом 9 для прутка 4. Свежеотбитую балясину, освобожденную от формы, посредством грузозахватного устройства 8, нанизанного пазом 9 (фиг. 2) на верхний пруток 4 арматурного стержня 6, поднимают и переносят на накопительный участок и ставят на платформу с отверстием для прутка 5, вставляя его в это отверстие. Поворачивая с помощью грузозахватного устройства 8 установленную на платформу свежеотбитую балясину, осуществляют ее осмотр на предмет выявления брака и, в случае необходимости, его устраняют. При невозможности устранения брака на накопительном участке ее переносят на участок реставрации, после чего возвращают обратно или (в случае ее непригодности) транспортируют описанным способом на участок приготовления смеси для утилизации. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
