Сэндвич-дисплей на жидких кристаллах

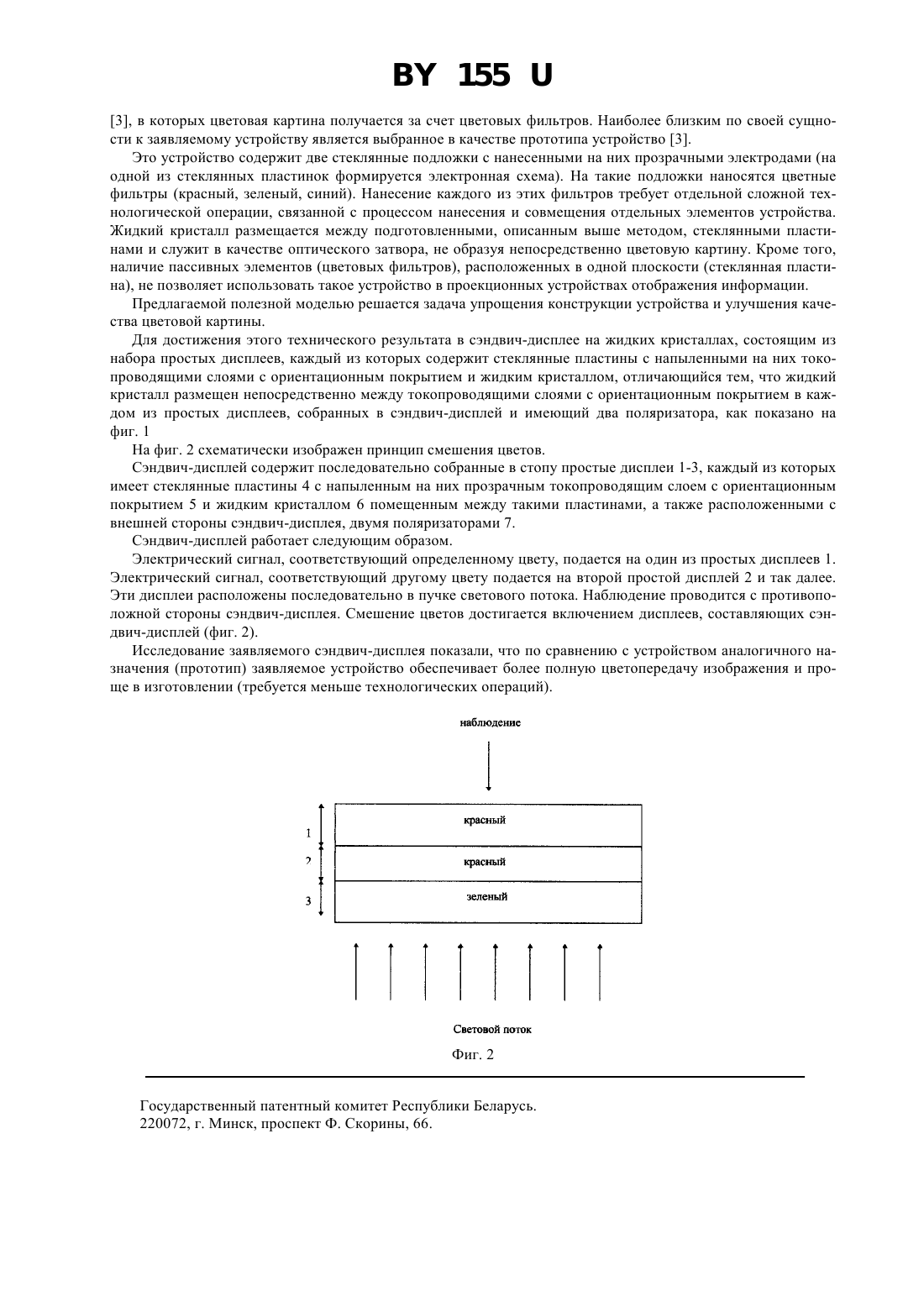

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(57) Сэндвич-дисплей на жидких кристаллах, состоящий из набора простых дисплеев, каждый из которых содержит стеклянные пластины с напыленным на них токопроводящим слоем с ориентационным покрытием и жидким кристаллом, отличающийся тем, что жидкий кристалл размещен непосредственно между токопроводящими слоями с ориентационным покрытием в каждом из простых дисплеев, собранных в сэндвичдисплей и имеющих два поляризатора Полезная модель относится к области устройств отображения информации и может быть использована в полноцветных дисплеях, в которых смешение цветов производится посредством включения нескольких слоев сэндвич-дисплея с разным цветом. Устройства для получения полноцветного изображения описаны ранее. К таким устройствам относятся органические дисплеи 1, в которых цветовая картина получается за счет химического присоединения к молекулам органического вещества фрагментов органического красителя. Проекционные системы 2, в которых смешение цветов происходит за счет сложной системы оптических призм. Активно-матричные дисплеи 1 1553, в которых цветовая картина получается за счет цветовых фильтров. Наиболее близким по своей сущности к заявляемому устройству является выбранное в качестве прототипа устройство 3. Это устройство содержит две стеклянные подложки с нанесенными на них прозрачными электродами (на одной из стеклянных пластинок формируется электронная схема). На такие подложки наносятся цветные фильтры (красный, зеленый, синий). Нанесение каждого из этих фильтров требует отдельной сложной технологической операции, связанной с процессом нанесения и совмещения отдельных элементов устройства. Жидкий кристалл размещается между подготовленными, описанным выше методом, стеклянными пластинами и служит в качестве оптического затвора, не образуя непосредственно цветовую картину. Кроме того,наличие пассивных элементов (цветовых фильтров), расположенных в одной плоскости (стеклянная пластина), не позволяет использовать такое устройство в проекционных устройствах отображения информации. Предлагаемой полезной моделью решается задача упрощения конструкции устройства и улучшения качества цветовой картины. Для достижения этого технического результата в сэндвич-дисплее на жидких кристаллах, состоящим из набора простых дисплеев, каждый из которых содержит стеклянные пластины с напыленными на них токопроводящими слоями с ориентационным покрытием и жидким кристаллом, отличающийся тем, что жидкий кристалл размещен непосредственно между токопроводящими слоями с ориентационным покрытием в каждом из простых дисплеев, собранных в сэндвич-дисплей и имеющий два поляризатора, как показано на фиг. 1 На фиг. 2 схематически изображен принцип смешения цветов. Сэндвич-дисплей содержит последовательно собранные в стопу простые дисплеи 1-3, каждый из которых имеет стеклянные пластины 4 с напыленным на них прозрачным токопроводящим слоем с ориентационным покрытием 5 и жидким кристаллом 6 помещенным между такими пластинами, а также расположенными с внешней стороны сэндвич-дисплея, двумя поляризаторами 7. Сэндвич-дисплей работает следующим образом. Электрический сигнал, соответствующий определенному цвету, подается на один из простых дисплеев 1. Электрический сигнал, соответствующий другому цвету подается на второй простой дисплей 2 и так далее. Эти дисплеи расположены последовательно в пучке светового потока. Наблюдение проводится с противоположной стороны сэндвич-дисплея. Смешение цветов достигается включением дисплеев, составляющих сэндвич-дисплей (фиг. 2). Исследование заявляемого сэндвич-дисплея показали, что по сравнению с устройством аналогичного назначения (прототип) заявляемое устройство обеспечивает более полную цветопередачу изображения и проще в изготовлении (требуется меньше технологических операций). Фиг. 2 Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
