Фильтр для очистки ливневого стока от нефтепродуктов

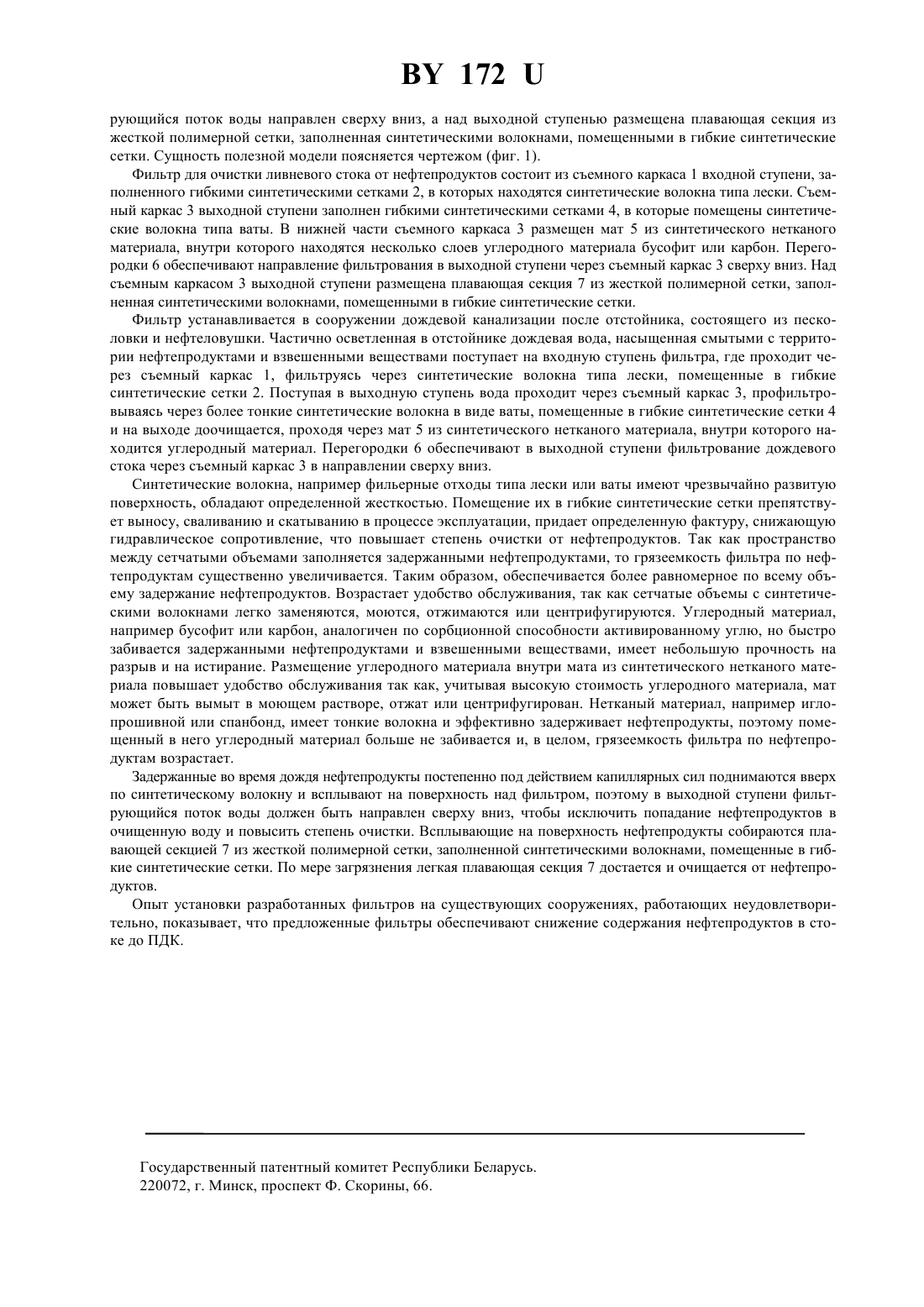

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ФИЛЬТР ДЛЯ ОЧИСТКИ ЛИВНЕВОГО СТОКА ОТ НЕФТЕПРОДУКТОВ(73) Патентообладатель Козлов Дмитрий Алексеевич(57) Фильтр для очистки ливневого стока от нефтепродуктов, содержащий синтетические волокна в съемных каркасах в виде нескольких последовательных ступеней и на выходе углеродный материал, отличающийся тем, что синтетические волокна типа лески и, в выходной ступени, типа ваты помещены в гибкие синтетические сетки, а углеродный материал - внутрь мата из синтетического нетканого материала, причем в выходной ступени фильтрующийся поток воды направлен сверху вниз, а над выходной ступенью размещена плавающая секция из жесткой полимерной сетки, заполненная синтетическими волокнами, помещенными в гибкие синтетические сетки. Полезная модель относится к области очистки жидкостей и может быть использована, в частности, для очистки ливневого стока от нефтепродуктов. Известны песчаные и угольные фильтры 1, стр. 102 для доочистки сточных вод от нефтепродуктов, а также устройства в которых жидкость фильтруется через различные полимерные гранулы 2,3. Недостатками этих устройств являются громоздкость и сложные системы регенерации. Известны устройства в которых жидкость фильтруется через синтетические волокна 4, выбранные в качестве прототипа. Недостатками устройства являются невысокая степень очистки от нефтепродуктов и грязеемкость фильтра. Задача, решаемая изобретением, заключается в повышении грязеемкости фильтра по нефтепродуктам,удобства обслуживания и степени очистки. Поставленная задача решается следующим образом в фильтре, содержащем синтетические волокна в съемных каркасах в виде нескольких последовательных ступеней и на выходе углеродный материал, синтетические волокна типа лески и в выходной ступени типа ваты, помещены в гибкие синтетические сетки, а углеродная ткань - внутрь мата из синтетического нетканого материала, причем в выходной ступени фильт 172 рующийся поток воды направлен сверху вниз, а над выходной ступенью размещена плавающая секция из жесткой полимерной сетки, заполненная синтетическими волокнами, помещенными в гибкие синтетические сетки. Сущность полезной модели поясняется чертежом (фиг. 1). Фильтр для очистки ливневого стока от нефтепродуктов состоит из съемного каркаса 1 входной ступени, заполненного гибкими синтетическими сетками 2, в которых находятся синтетические волокна типа лески. Съемный каркас 3 выходной ступени заполнен гибкими синтетическими сетками 4, в которые помещены синтетические волокна типа ваты. В нижней части съемного каркаса 3 размещен мат 5 из синтетического нетканого материала, внутри которого находятся несколько слоев углеродного материала бусофит или карбон. Перегородки 6 обеспечивают направление фильтрования в выходной ступени через съемный каркас 3 сверху вниз. Над съемным каркасом 3 выходной ступени размещена плавающая секция 7 из жесткой полимерной сетки, заполненная синтетическими волокнами, помещенными в гибкие синтетические сетки. Фильтр устанавливается в сооружении дождевой канализации после отстойника, состоящего из песколовки и нефтеловушки. Частично осветленная в отстойнике дождевая вода, насыщенная смытыми с территории нефтепродуктами и взвешенными веществами поступает на входную ступень фильтра, где проходит через съемный каркас 1, фильтруясь через синтетические волокна типа лески, помещенные в гибкие синтетические сетки 2. Поступая в выходную ступень вода проходит через съемный каркас 3, профильтровываясь через более тонкие синтетические волокна в виде ваты, помещенные в гибкие синтетические сетки 4 и на выходе доочищается, проходя через мат 5 из синтетического нетканого материала, внутри которого находится углеродный материал. Перегородки 6 обеспечивают в выходной ступени фильтрование дождевого стока через съемный каркас 3 в направлении сверху вниз. Синтетические волокна, например фильерные отходы типа лески или ваты имеют чрезвычайно развитую поверхность, обладают определенной жесткостью. Помещение их в гибкие синтетические сетки препятствует выносу, сваливанию и скатыванию в процессе эксплуатации, придает определенную фактуру, снижающую гидравлическое сопротивление, что повышает степень очистки от нефтепродуктов. Так как пространство между сетчатыми объемами заполняется задержанными нефтепродуктами, то грязеемкость фильтра по нефтепродуктам существенно увеличивается. Таким образом, обеспечивается более равномерное по всему объему задержание нефтепродуктов. Возрастает удобство обслуживания, так как сетчатые объемы с синтетическими волокнами легко заменяются, моются, отжимаются или центрифугируются. Углеродный материал,например бусофит или карбон, аналогичен по сорбционной способности активированному углю, но быстро забивается задержанными нефтепродуктами и взвешенными веществами, имеет небольшую прочность на разрыв и на истирание. Размещение углеродного материала внутри мата из синтетического нетканого материала повышает удобство обслуживания так как, учитывая высокую стоимость углеродного материала, мат может быть вымыт в моющем растворе, отжат или центрифугирован. Нетканый материал, например иглопрошивной или спанбонд, имеет тонкие волокна и эффективно задерживает нефтепродукты, поэтому помещенный в него углеродный материал больше не забивается и, в целом, грязеемкость фильтра по нефтепродуктам возрастает. Задержанные во время дождя нефтепродукты постепенно под действием капиллярных сил поднимаются вверх по синтетическому волокну и всплывают на поверхность над фильтром, поэтому в выходной ступени фильтрующийся поток воды должен быть направлен сверху вниз, чтобы исключить попадание нефтепродуктов в очищенную воду и повысить степень очистки. Всплывающие на поверхность нефтепродукты собираются плавающей секцией 7 из жесткой полимерной сетки, заполненной синтетическими волокнами, помещенные в гибкие синтетические сетки. По мере загрязнения легкая плавающая секция 7 достается и очищается от нефтепродуктов. Опыт установки разработанных фильтров на существующих сооружениях, работающих неудовлетворительно, показывает, что предложенные фильтры обеспечивают снижение содержания нефтепродуктов в стоке до ПДК. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
