Устройство для очистки воздуха

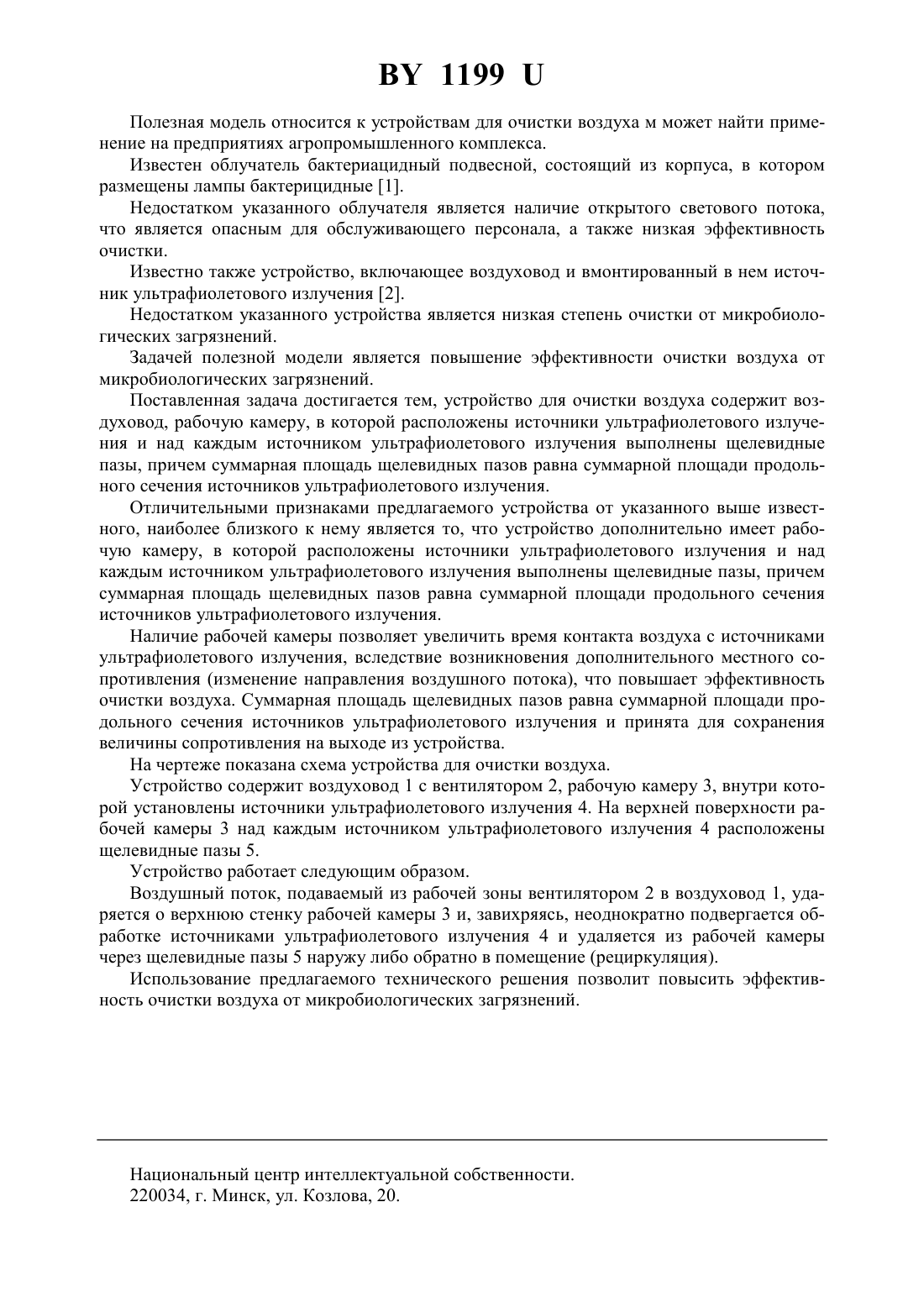

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВОЗДУХА(71) Заявитель Научно-производственное Республиканское унитарное предприятие БЕЛНИКТИММП(72) Авторы Ветров Владимир Степанович Якубовский Александр Брониславович Бельский Вячеслав Александрович Сысоев Иван Владимирович(73) Патентообладатель Научно-производственное Республиканское унитарное предприятие БЕЛНИКТИММП(57) Устройство для очистки воздуха, содержащее воздуховод, отличающееся тем, что оно дополнительно содержит рабочую камеру, в которой расположены источники ультрафиолетового излучения и над каждым источником ультрафиолетового излучения выполнены щелевидные пазы, причем суммарная площадь щелевидных пазов равна суммарной площади продольного сечения источников ультрафиолетового излучения. 1199 Полезная модель относится к устройствам для очистки воздуха м может найти применение на предприятиях агропромышленного комплекса. Известен облучатель бактериацидный подвесной, состоящий из корпуса, в котором размещены лампы бактерицидные 1. Недостатком указанного облучателя является наличие открытого светового потока,что является опасным для обслуживающего персонала, а также низкая эффективность очистки. Известно также устройство, включающее воздуховод и вмонтированный в нем источник ультрафиолетового излучения 2. Недостатком указанного устройства является низкая степень очистки от микробиологических загрязнений. Задачей полезной модели является повышение эффективности очистки воздуха от микробиологических загрязнений. Поставленная задача достигается тем, устройство для очистки воздуха содержит воздуховод, рабочую камеру, в которой расположены источники ультрафиолетового излучения и над каждым источником ультрафиолетового излучения выполнены щелевидные пазы, причем суммарная площадь щелевидных пазов равна суммарной площади продольного сечения источников ультрафиолетового излучения. Отличительными признаками предлагаемого устройства от указанного выше известного, наиболее близкого к нему является то, что устройство дополнительно имеет рабочую камеру, в которой расположены источники ультрафиолетового излучения и над каждым источником ультрафиолетового излучения выполнены щелевидные пазы, причем суммарная площадь щелевидных пазов равна суммарной площади продольного сечения источников ультрафиолетового излучения. Наличие рабочей камеры позволяет увеличить время контакта воздуха с источниками ультрафиолетового излучения, вследствие возникновения дополнительного местного сопротивления (изменение направления воздушного потока), что повышает эффективность очистки воздуха. Суммарная площадь щелевидных пазов равна суммарной площади продольного сечения источников ультрафиолетового излучения и принята для сохранения величины сопротивления на выходе из устройства. На чертеже показана схема устройства для очистки воздуха. Устройство содержит воздуховод 1 с вентилятором 2, рабочую камеру 3, внутри которой установлены источники ультрафиолетового излучения 4. На верхней поверхности рабочей камеры 3 над каждым источником ультрафиолетового излучения 4 расположены щелевидные пазы 5. Устройство работает следующим образом. Воздушный поток, подаваемый из рабочей зоны вентилятором 2 в воздуховод 1, ударяется о верхнюю стенку рабочей камеры 3 и, завихряясь, неоднократно подвергается обработке источниками ультрафиолетового излучения 4 и удаляется из рабочей камеры через щелевидные пазы 5 наружу либо обратно в помещение (рециркуляция). Использование предлагаемого технического решения позволит повысить эффективность очистки воздуха от микробиологических загрязнений. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
