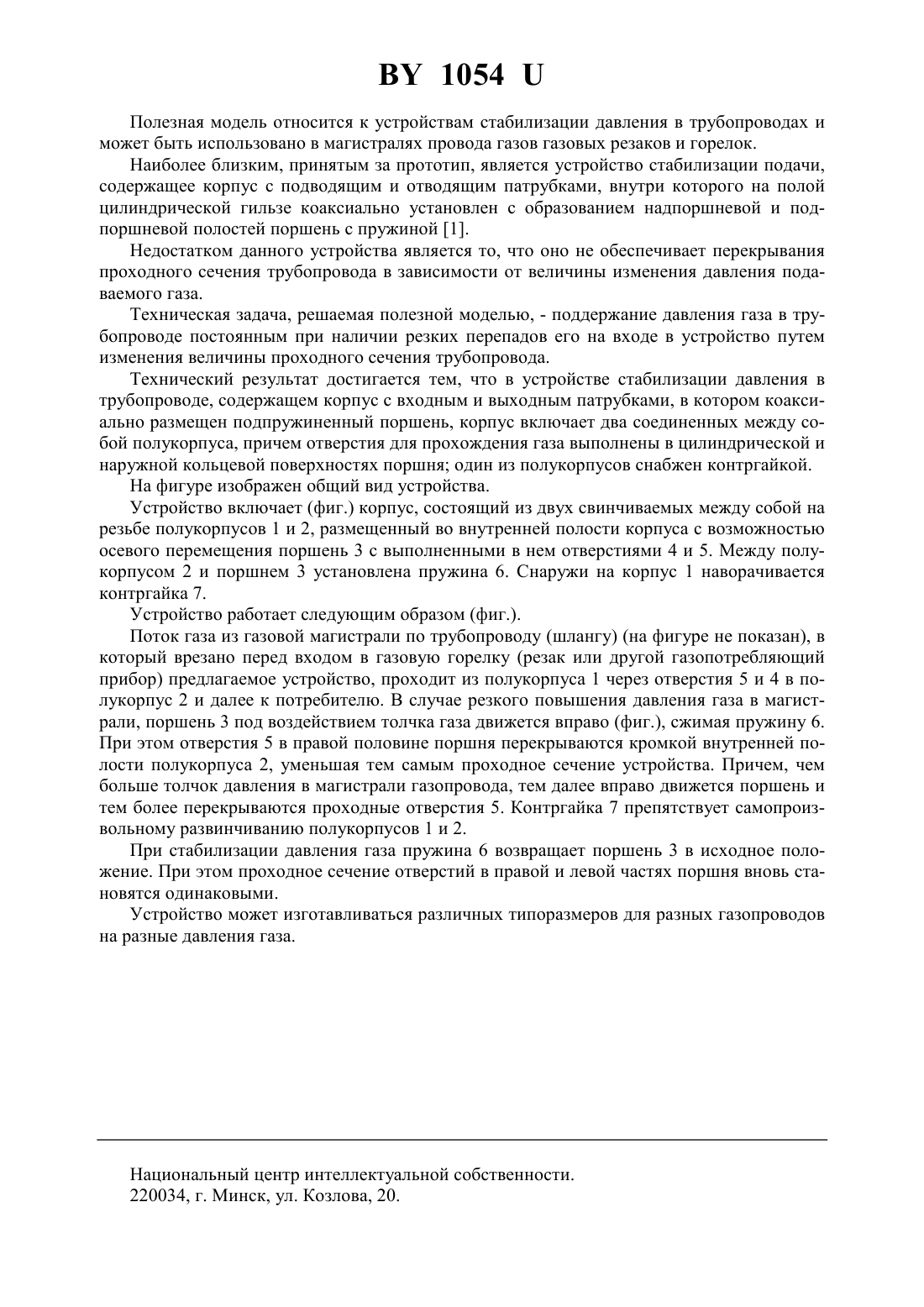

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО СТАБИЛИЗАЦИИ ДАВЛЕНИЯ В ТРУБОПРОВОДЕ(72) Авторы Каспер Юрий Владимирович Рагунович Сергей Петрович Кениг Владимир Вячеславович(73) Патентообладатель ГУ Научно-исследовательский и конструкторскотехнологический институт сварки и защитных покрытий с опытным производством(57) Устройство стабилизации давления в трубопроводе, содержащее корпус с входным и выходным патрубками, в котором коаксиально размещен подпружиненный поршень, отличающееся тем, что корпус включает два соединенных между собой полукорпуса, причем отверстия для прохождения газа выполнены в цилиндрической и наружной кольцевой поверхностях поршня один из полукорпусов снабжен контргайкой. 1054 Полезная модель относится к устройствам стабилизации давления в трубопроводах и может быть использовано в магистралях провода газов газовых резаков и горелок. Наиболее близким, принятым за прототип, является устройство стабилизации подачи,содержащее корпус с подводящим и отводящим патрубками, внутри которого на полой цилиндрической гильзе коаксиально установлен с образованием надпоршневой и подпоршневой полостей поршень с пружиной 1. Недостатком данного устройства является то, что оно не обеспечивает перекрывания проходного сечения трубопровода в зависимости от величины изменения давления подаваемого газа. Техническая задача, решаемая полезной моделью, - поддержание давления газа в трубопроводе постоянным при наличии резких перепадов его на входе в устройство путем изменения величины проходного сечения трубопровода. Технический результат достигается тем, что в устройстве стабилизации давления в трубопроводе, содержащем корпус с входным и выходным патрубками, в котором коаксиально размещен подпружиненный поршень, корпус включает два соединенных между собой полукорпуса, причем отверстия для прохождения газа выполнены в цилиндрической и наружной кольцевой поверхностях поршня один из полукорпусов снабжен контргайкой. На фигуре изображен общий вид устройства. Устройство включает (фиг.) корпус, состоящий из двух свинчиваемых между собой на резьбе полукорпусов 1 и 2, размещенный во внутренней полости корпуса с возможностью осевого перемещения поршень 3 с выполненными в нем отверстиями 4 и 5. Между полукорпусом 2 и поршнем 3 установлена пружина 6. Снаружи на корпус 1 наворачивается контргайка 7. Устройство работает следующим образом (фиг.). Поток газа из газовой магистрали по трубопроводу (шлангу) (на фигуре не показан), в который врезано перед входом в газовую горелку (резак или другой газопотребляющий прибор) предлагаемое устройство, проходит из полукорпуса 1 через отверстия 5 и 4 в полукорпус 2 и далее к потребителю. В случае резкого повышения давления газа в магистрали, поршень 3 под воздействием толчка газа движется вправо (фиг.), сжимая пружину 6. При этом отверстия 5 в правой половине поршня перекрываются кромкой внутренней полости полукорпуса 2, уменьшая тем самым проходное сечение устройства. Причем, чем больше толчок давления в магистрали газопровода, тем далее вправо движется поршень и тем более перекрываются проходные отверстия 5. Контргайка 7 препятствует самопроизвольному развинчиванию полукорпусов 1 и 2. При стабилизации давления газа пружина 6 возвращает поршень 3 в исходное положение. При этом проходное сечение отверстий в правой и левой частях поршня вновь становятся одинаковыми. Устройство может изготавливаться различных типоразмеров для разных газопроводов на разные давления газа. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.

МПК / Метки

МПК: F16L 55/00

Метки: трубопроводе, давления, стабилизации, устройство
