Устройство для поперечно-клиновой прокатки

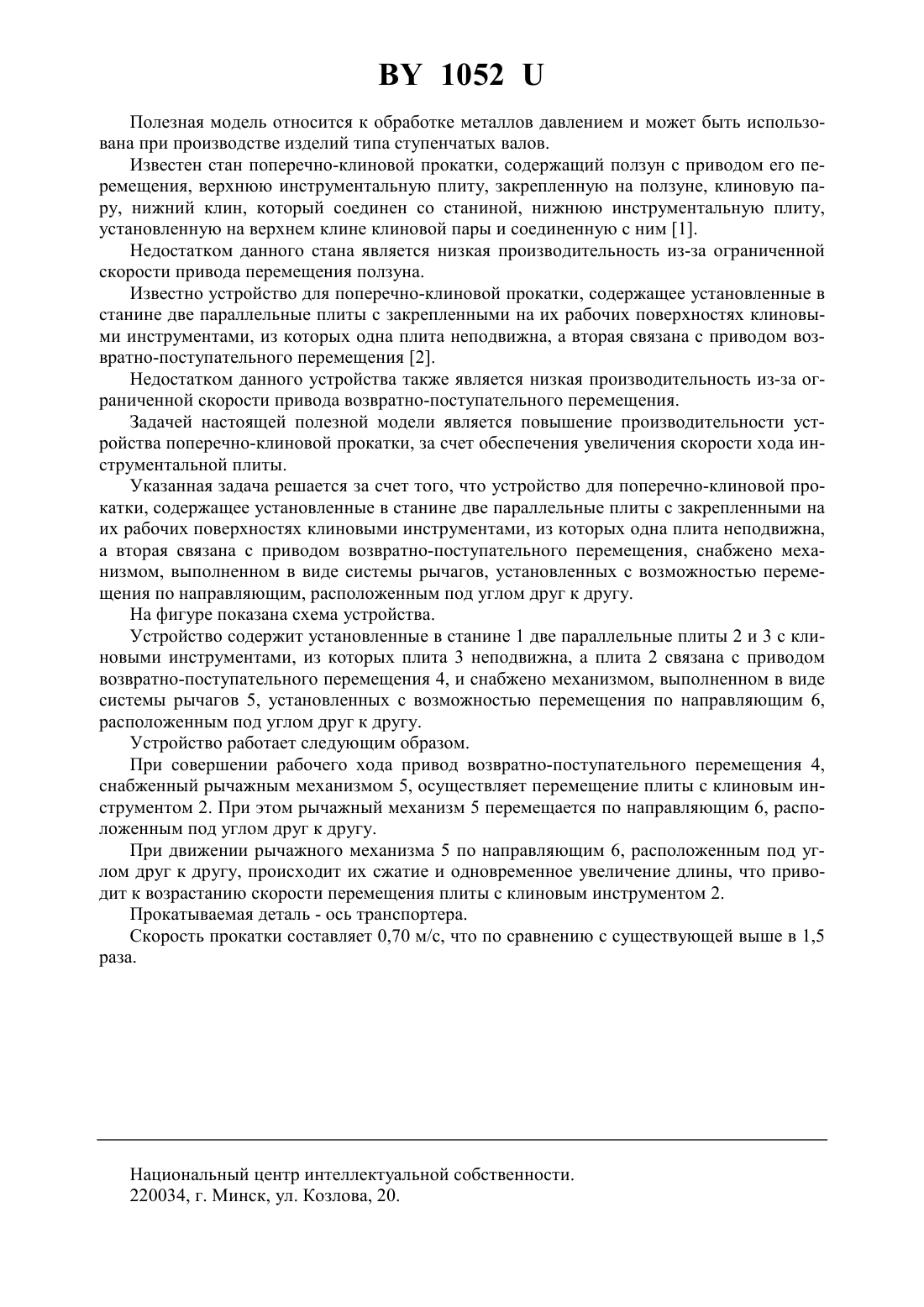

(71) Заявитель Государственное научное учреждение Физико-технический институт НАН Б(72) Авторы Щукин Валерий Яковлевич Стасюк Павел Анатольевич(73) Патентообладатель Государственное научное учреждение Физико-технический институт НАН Б(57) Устройство для поперечно-клиновой прокатки, содержащее установленные в станине две параллельные плиты, с закрепленными на их рабочих поверхностях клиновыми инструментами, из которых одна плита неподвижна, а вторая связана с приводом возвратнопоступательного перемещения, выполненного в виде гидроцилиндра, отличающееся тем,что гидроцилиндр снабжен механизмом, выполненном в виде системы рычагов, установленных с возможностью перемещения по направляющим, расположенным под углом друг к другу. 1052 Полезная модель относится к обработке металлов давлением и может быть использована при производстве изделий типа ступенчатых валов. Известен стан поперечно-клиновой прокатки, содержащий ползун с приводом его перемещения, верхнюю инструментальную плиту, закрепленную на ползуне, клиновую пару, нижний клин, который соединен со станиной, нижнюю инструментальную плиту,установленную на верхнем клине клиновой пары и соединенную с ним 1. Недостатком данного стана является низкая производительность из-за ограниченной скорости привода перемещения ползуна. Известно устройство для поперечно-клиновой прокатки, содержащее установленные в станине две параллельные плиты с закрепленными на их рабочих поверхностях клиновыми инструментами, из которых одна плита неподвижна, а вторая связана с приводом возвратно-поступательного перемещения 2. Недостатком данного устройства также является низкая производительность из-за ограниченной скорости привода возвратно-поступательного перемещения. Задачей настоящей полезной модели является повышение производительности устройства поперечно-клиновой прокатки, за счет обеспечения увеличения скорости хода инструментальной плиты. Указанная задача решается за счет того, что устройство для поперечно-клиновой прокатки, содержащее установленные в станине две параллельные плиты с закрепленными на их рабочих поверхностях клиновыми инструментами, из которых одна плита неподвижна,а вторая связана с приводом возвратно-поступательного перемещения, снабжено механизмом, выполненном в виде системы рычагов, установленных с возможностью перемещения по направляющим, расположенным под углом друг к другу. На фигуре показана схема устройства. Устройство содержит установленные в станине 1 две параллельные плиты 2 и 3 с клиновыми инструментами, из которых плита 3 неподвижна, а плита 2 связана с приводом возвратно-поступательного перемещения 4, и снабжено механизмом, выполненном в виде системы рычагов 5, установленных с возможностью перемещения по направляющим 6,расположенным под углом друг к другу. Устройство работает следующим образом. При совершении рабочего хода привод возвратно-поступательного перемещения 4,снабженный рычажным механизмом 5, осуществляет перемещение плиты с клиновым инструментом 2. При этом рычажный механизм 5 перемещается по направляющим 6, расположенным под углом друг к другу. При движении рычажного механизма 5 по направляющим 6, расположенным под углом друг к другу, происходит их сжатие и одновременное увеличение длины, что приводит к возрастанию скорости перемещения плиты с клиновым инструментом 2. Прокатываемая деталь - ось транспортера. Скорость прокатки составляет 0,70 м/с, что по сравнению с существующей выше в 1,5 раза. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
