Способ поражения маловысотного летательного аппарата

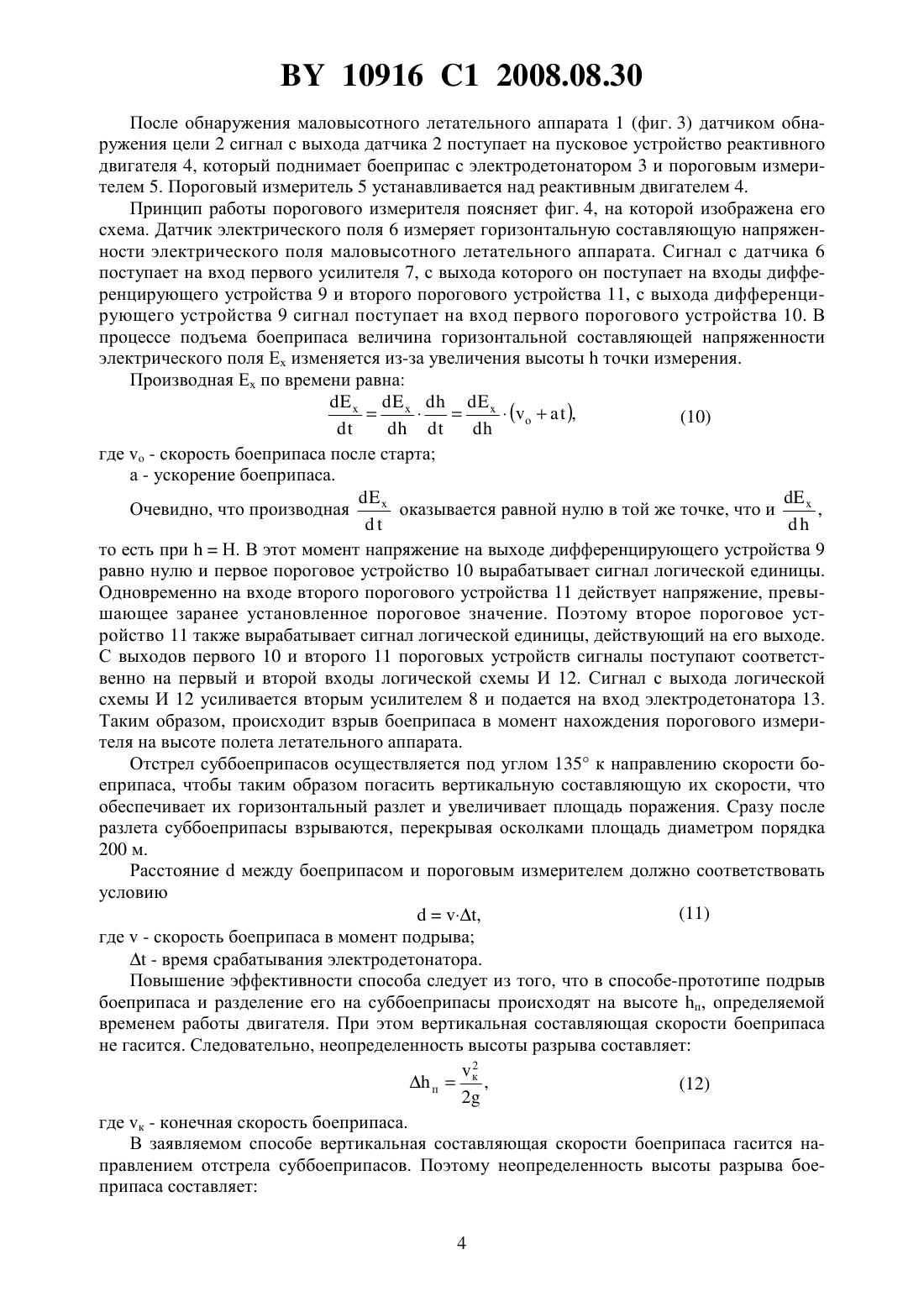

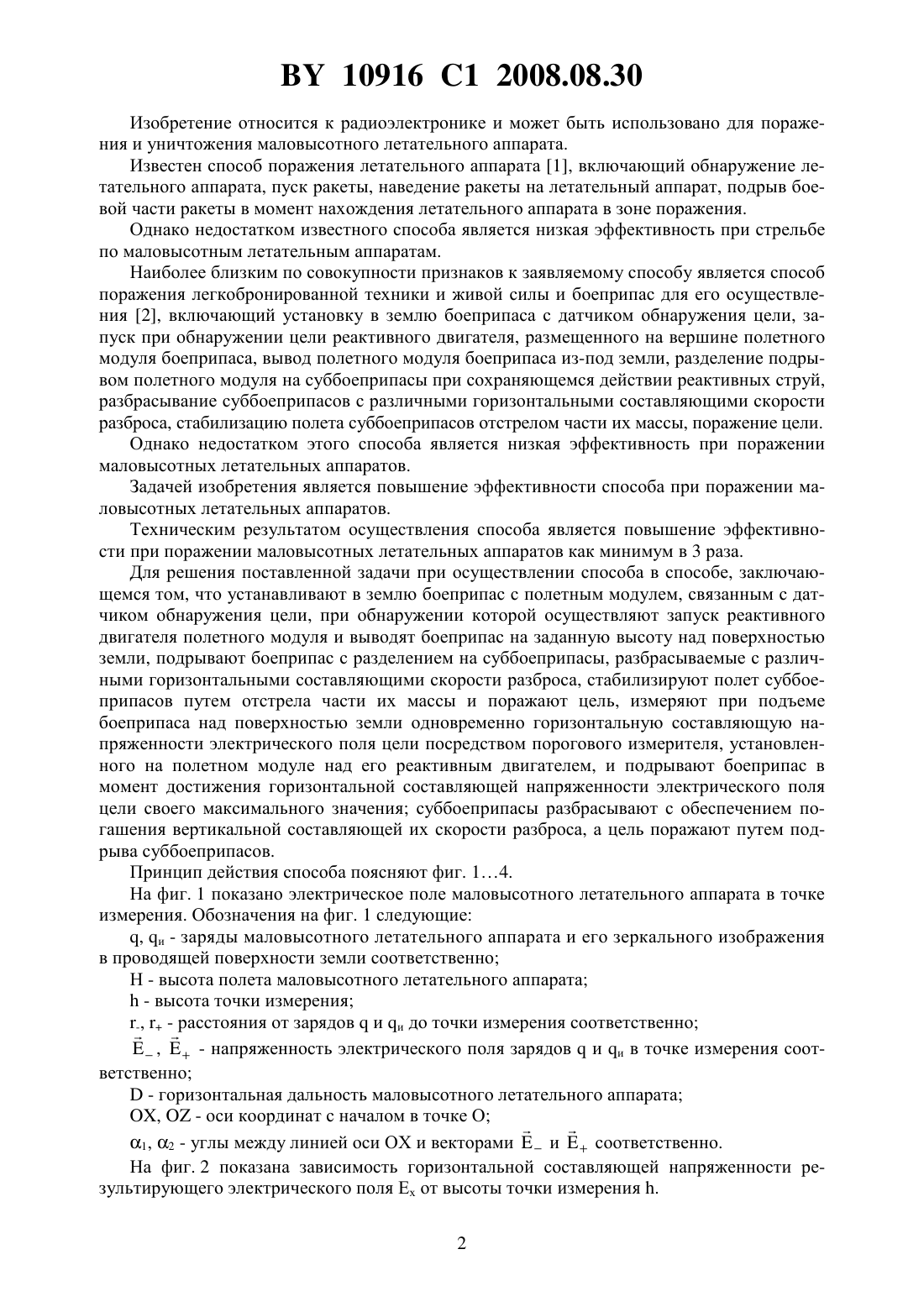

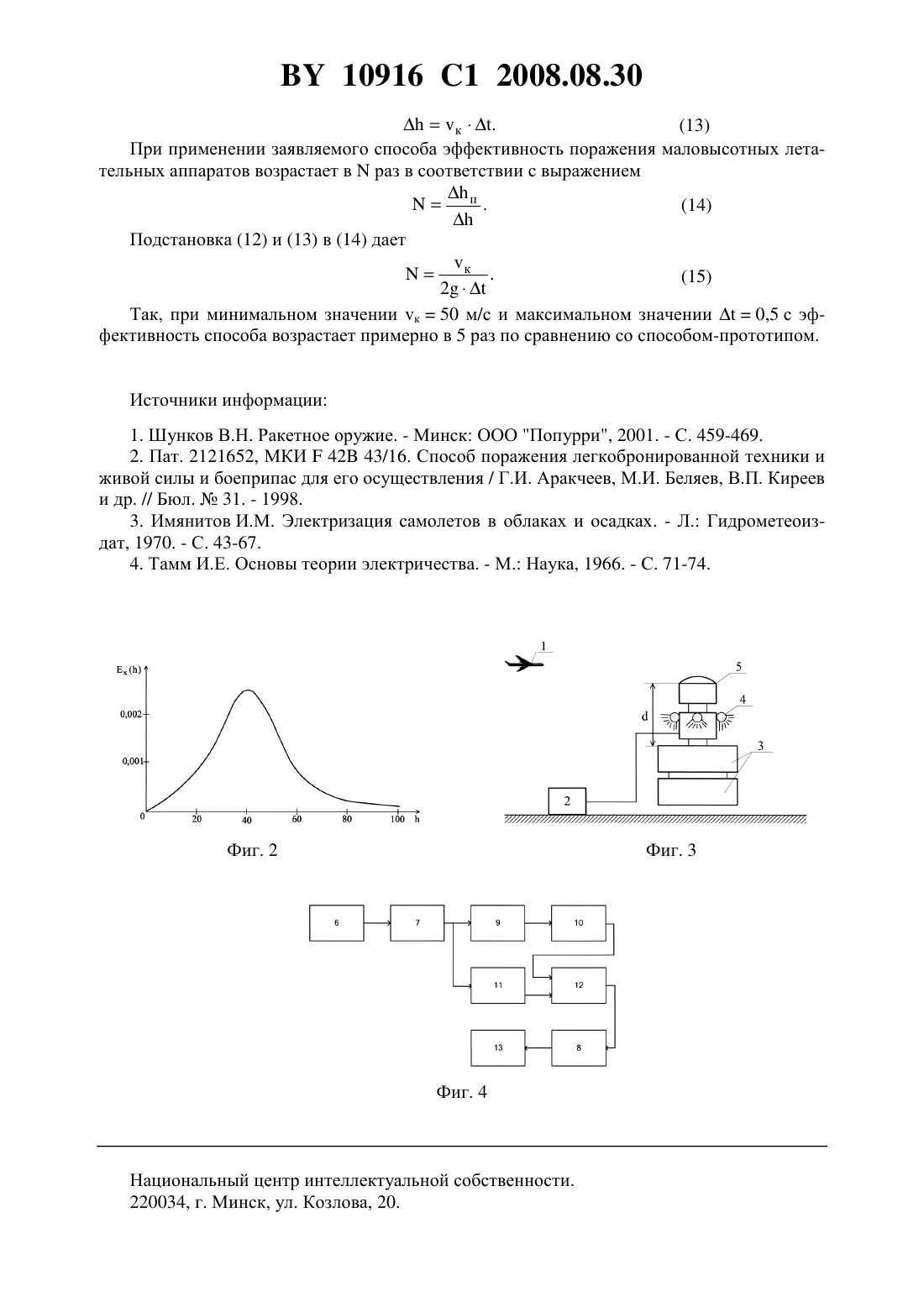

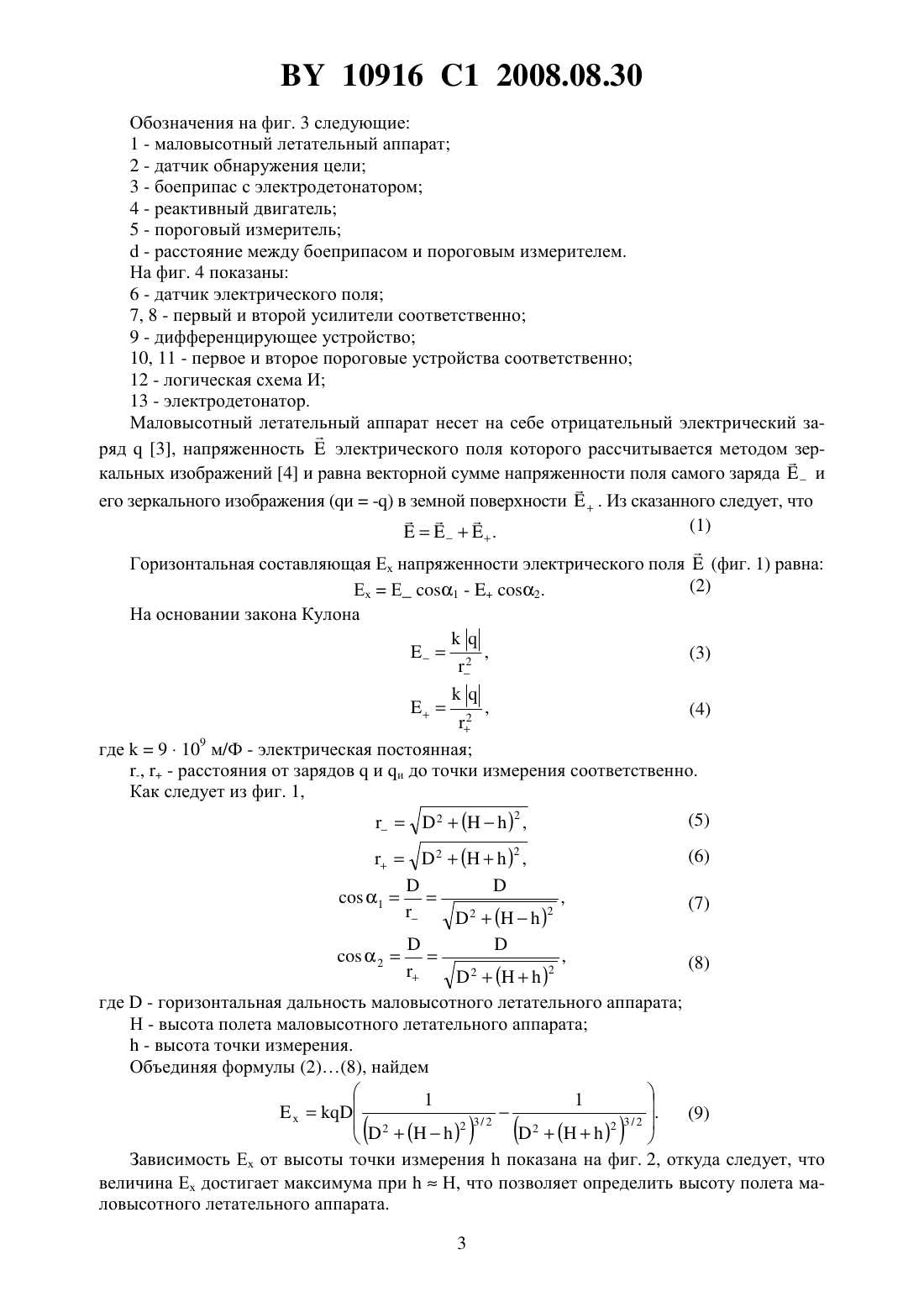

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ПОРАЖЕНИЯ МАЛОВЫСОТНОГО ЛЕТАТЕЛЬНОГО АППАРАТА(71) Заявитель Учреждение образования Военная академия Республики Беларусь(72) Авторы Мокринский Владимир Валерьевич Кузнецов Вячеслав Николаевич Воинов Валерий Васильевич(73) Патентообладатель Учреждение образования Военная академия Республики Беларусь(57) Способ поражения маловысотного летательного аппарата, заключающийся в том, что устанавливают в землю боеприпас с полетным модулем, связанным с датчиком обнаружения цели, при обнаружении которой осуществляют запуск реактивного двигателя полетного модуля и выводят боеприпас на заданную высоту над поверхностью земли, подрывают боеприпас с разделением на суббоеприпасы, разбрасываемые с различными горизонтальными составляющими скорости разброса, стабилизируют полет суббоеприпасов путем отстрела части их массы и поражают цель, отличающийся тем, что при подъеме боеприпаса над поверхностью земли одновременно измеряют горизонтальную составляющую напряженности электрического поля цели посредством порогового измерителя, установленного на полетном модуле над его реактивным двигателем, и подрывают боеприпас в момент достижения горизонтальной составляющей напряженности электрического поля цели своего максимального значения суббоеприпасы разбрасывают с обеспечением погашения вертикальной составляющей их скорости разброса, а цель поражают путем подрыва суббоеприпасов. 10916 1 2008.08.30 Изобретение относится к радиоэлектронике и может быть использовано для поражения и уничтожения маловысотного летательного аппарата. Известен способ поражения летательного аппарата 1, включающий обнаружение летательного аппарата, пуск ракеты, наведение ракеты на летательный аппарат, подрыв боевой части ракеты в момент нахождения летательного аппарата в зоне поражения. Однако недостатком известного способа является низкая эффективность при стрельбе по маловысотным летательным аппаратам. Наиболее близким по совокупности признаков к заявляемому способу является способ поражения легкобронированной техники и живой силы и боеприпас для его осуществления 2, включающий установку в землю боеприпаса с датчиком обнаружения цели, запуск при обнаружении цели реактивного двигателя, размещенного на вершине полетного модуля боеприпаса, вывод полетного модуля боеприпаса из-под земли, разделение подрывом полетного модуля на суббоеприпасы при сохраняющемся действии реактивных струй,разбрасывание суббоеприпасов с различными горизонтальными составляющими скорости разброса, стабилизацию полета суббоеприпасов отстрелом части их массы, поражение цели. Однако недостатком этого способа является низкая эффективность при поражении маловысотных летательных аппаратов. Задачей изобретения является повышение эффективности способа при поражении маловысотных летательных аппаратов. Техническим результатом осуществления способа является повышение эффективности при поражении маловысотных летательных аппаратов как минимум в 3 раза. Для решения поставленной задачи при осуществлении способа в способе, заключающемся том, что устанавливают в землю боеприпас с полетным модулем, связанным с датчиком обнаружения цели, при обнаружении которой осуществляют запуск реактивного двигателя полетного модуля и выводят боеприпас на заданную высоту над поверхностью земли, подрывают боеприпас с разделением на суббоеприпасы, разбрасываемые с различными горизонтальными составляющими скорости разброса, стабилизируют полет суббоеприпасов путем отстрела части их массы и поражают цель, измеряют при подъеме боеприпаса над поверхностью земли одновременно горизонтальную составляющую напряженности электрического поля цели посредством порогового измерителя, установленного на полетном модуле над его реактивным двигателем, и подрывают боеприпас в момент достижения горизонтальной составляющей напряженности электрического поля цели своего максимального значения суббоеприпасы разбрасывают с обеспечением погашения вертикальной составляющей их скорости разброса, а цель поражают путем подрыва суббоеприпасов. Принцип действия способа поясняют фиг. 14. На фиг. 1 показано электрическое поле маловысотного летательного аппарата в точке измерения. Обозначения на фиг. 1 следующие, и - заряды маловысотного летательного аппарата и его зеркального изображения в проводящей поверхности земли соответственно Н - высота полета маловысотного летательного аппарата- высота точки измерения-,- расстояния от зарядови и до точки измерения соответственно,- напряженность электрического поля зарядови и в точке измерения соответственно- горизонтальная дальность маловысотного летательного аппарата 1, 2 - углы между линией оси ОХ и векторамиисоответственно. На фиг. 2 показана зависимость горизонтальной составляющей напряженности результирующего электрического поля Ех от высоты точки измерения . 2 10916 1 2008.08.30 Обозначения на фиг. 3 следующие 1 - маловысотный летательный аппарат 2 - датчик обнаружения цели 3 - боеприпас с электродетонатором 4 - реактивный двигатель 5 - пороговый измеритель- расстояние между боеприпасом и пороговым измерителем. На фиг. 4 показаны 6 - датчик электрического поля 7, 8 - первый и второй усилители соответственно 9 - дифференцирующее устройство 10, 11 - первое и второе пороговые устройства соответственно 12 - логическая схема И 13 - электродетонатор. Маловысотный летательный аппарат несет на себе отрицательный электрический за ряд 3, напряженностьэлектрического поля которого рассчитывается методом зер кальных изображений 4 и равна векторной сумме напряженности поля самого зарядаи его зеркального изображения (и-) в земной поверхности. Из сказанного следует, что Горизонтальная составляющая Ех напряженности электрического поля(фиг. 1) равна(2) ЕхЕ 1 -2. На основании закона Кулона-,- расстояния от зарядови и до точки измерения соответственно. Как следует из фиг. 1,22 ,22 где- горизонтальная дальность маловысотного летательного аппарата Н - высота полета маловысотного летательного аппарата- высота точки измерения. Объединяя формулы (2)(8), найдем Зависимость Ех от высоты точки измеренияпоказана на фиг. 2, откуда следует, что величина Ех достигает максимума приН, что позволяет определить высоту полета маловысотного летательного аппарата.2 10916 1 2008.08.30 После обнаружения маловысотного летательного аппарата 1 (фиг. 3) датчиком обнаружения цели 2 сигнал с выхода датчика 2 поступает на пусковое устройство реактивного двигателя 4, который поднимает боеприпас с электродетонатором 3 и пороговым измерителем 5. Пороговый измеритель 5 устанавливается над реактивным двигателем 4. Принцип работы порогового измерителя поясняет фиг. 4, на которой изображена его схема. Датчик электрического поля 6 измеряет горизонтальную составляющую напряженности электрического поля маловысотного летательного аппарата. Сигнал с датчика 6 поступает на вход первого усилителя 7, с выхода которого он поступает на входы дифференцирующего устройства 9 и второго порогового устройства 11, с выхода дифференцирующего устройства 9 сигнал поступает на вход первого порогового устройства 10. В процессе подъема боеприпаса величина горизонтальной составляющей напряженности электрического поля Ех изменяется из-за увеличения высотыточки измерения. Производная Ех по времени равна где- скорость боеприпаса после старта а - ускорение боеприпаса.оказывается равной нулю в той же точке, что и то есть приН. В этот момент напряжение на выходе дифференцирующего устройства 9 равно нулю и первое пороговое устройство 10 вырабатывает сигнал логической единицы. Одновременно на входе второго порогового устройства 11 действует напряжение, превышающее заранее установленное пороговое значение. Поэтому второе пороговое устройство 11 также вырабатывает сигнал логической единицы, действующий на его выходе. С выходов первого 10 и второго 11 пороговых устройств сигналы поступают соответственно на первый и второй входы логической схемы И 12. Сигнал с выхода логической схемы И 12 усиливается вторым усилителем 8 и подается на вход электродетонатора 13. Таким образом, происходит взрыв боеприпаса в момент нахождения порогового измерителя на высоте полета летательного аппарата. Отстрел суббоеприпасов осуществляется под углом 135 к направлению скорости боеприпаса, чтобы таким образом погасить вертикальную составляющую их скорости, что обеспечивает их горизонтальный разлет и увеличивает площадь поражения. Сразу после разлета суббоеприпасы взрываются, перекрывая осколками площадь диаметром порядка 200 м. Расстояниемежду боеприпасом и пороговым измерителем должно соответствовать условию(11),где- скорость боеприпаса в момент подрыва- время срабатывания электродетонатора. Повышение эффективности способа следует из того, что в способе-прототипе подрыв боеприпаса и разделение его на суббоеприпасы происходят на высоте п, определяемой временем работы двигателя. При этом вертикальная составляющая скорости боеприпаса не гасится. Следовательно, неопределенность высоты разрыва составляет 2 пк ,(12) 2 где к - конечная скорость боеприпаса. В заявляемом способе вертикальная составляющая скорости боеприпаса гасится направлением отстрела суббоеприпасов. Поэтому неопределенность высоты разрыва боеприпаса составляет 4(13) При применении заявляемого способа эффективность поражения маловысотных летательных аппаратов возрастает враз в соответствии с выражениемп(15) 2 Так, при минимальном значении к 50 м/с и максимальном значении 0,5 с эффективность способа возрастает примерно в 5 раз по сравнению со способом-прототипом. Источники информации 1. Шунков В.Н. Ракетное оружие. - Минск ООО Попурри, 2001. - С. 459-469. 2. Пат. 2121652, МКИ 42 43/16. Способ поражения легкобронированной техники и живой силы и боеприпас для его осуществления / Г.И. Аракчеев, М.И. Беляев, В.П. Киреев и др. // Бюл.31. - 1998. 3. Имянитов И.М. Электризация самолетов в облаках и осадках. - Л. Гидрометеоиздат, 1970. - С. 43-67. 4. Тамм И.Е. Основы теории электричества. - М. Наука, 1966. - С. 71-74. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
