Щипцы для завивки волос

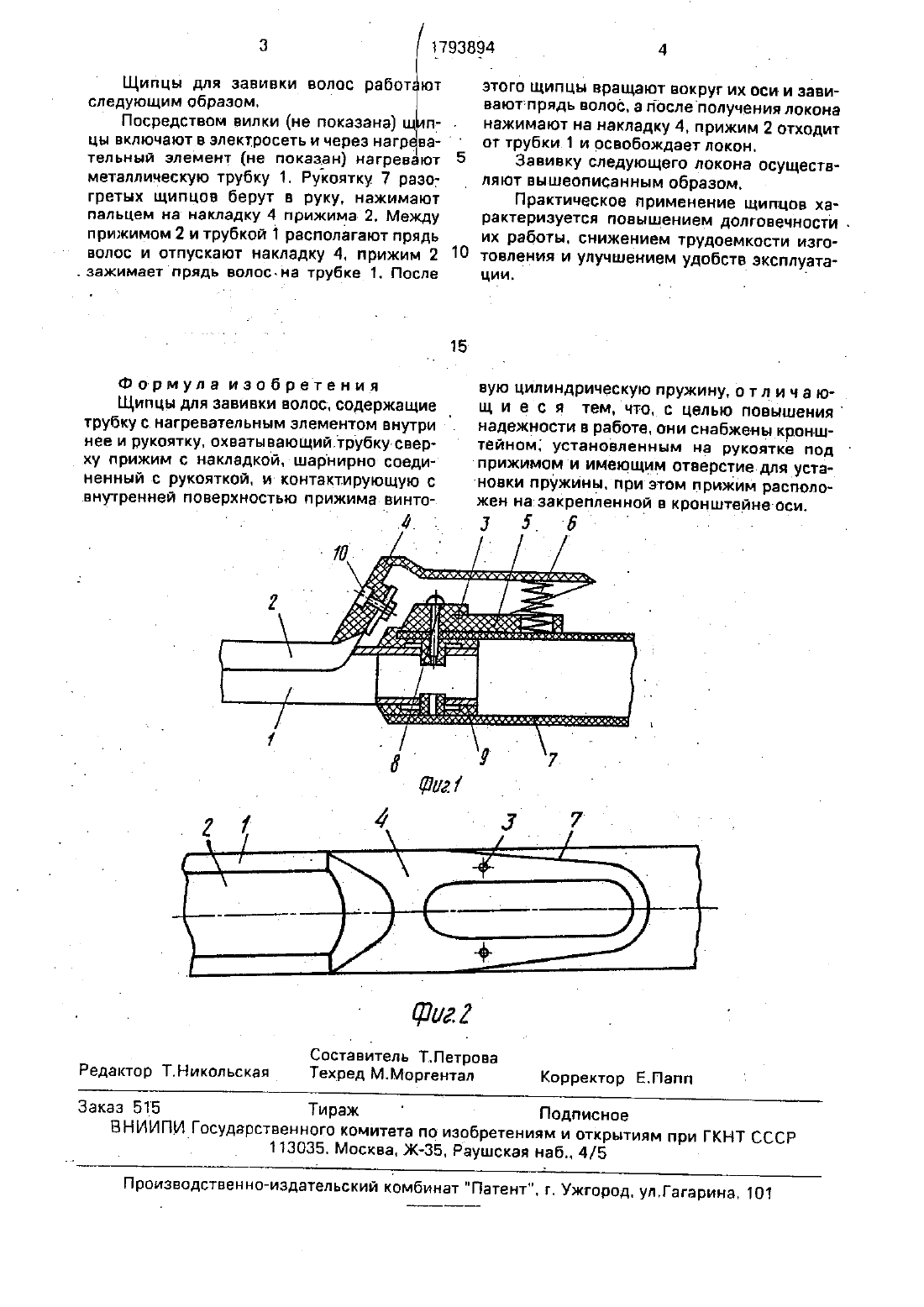

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ведомство СССР(73) Витебское производственное объединение Монолит(56) Патент США Мг 4539974. кл. А 45 01/04.(54) ЩИПЦЫ ДЛЯ ЗАВИВКИ ВОЛОС(57) щипцы. для завивки волос содержат трубку с нагревательнымэлементом-внутрижим с накладкой. шарнирно соединнный с рукояткойм контактирующую с внутренней фповерхностьюаприжима винтовую цилиндрическую-пружину. Щипцы снабжены-кронштейном. установленным на рукоятке иимеющим отверстие для установки пружи ны.а прижим расположен на закрепленной в кронштейне оси. 2 ил.Изобретение относится к области удовлетворения жизненных потребностей человека. в частности к устройствам для ухода за волосами. и может быть использовано при изготовлении щипцов для завивки волос.На фигл показаны щипцы.видспереди на фиг.2 -то же. вид сверху.Щипцы для завивки. волос содержат ме таллическую трубку 1 с нагревательным эле- в ментом (не показан) внутри. прижим 2, осьб. рукоятку 7, винт В для крепления кронш тейна 5 к рукоятке 7 и фиксации трубки.1 врукоятке 7. полувтулки 9 и винт 10 для креп ления накладки 4 на прижима 2.Прижим 2 с накладкой 4 охватывает трубку 1 сверху и шарнирно посредством оси З соединен с рукояткой 7. При этом кронштейн 5 установлен на-рукоятке 7 под прижимом-2 и имеет отверстие для установ ки пружины 6.Винтовая цилиндрическая пружина 6 контактирует с внутренней поверхностью прижима 2. который расположен на закрепл-енной- в кронштейне Б оси 3.Сборку щипцов осуществляют следуюНа прижиме 2 винтом 10 с гайкой уза крепляют накладку д. выполненную из тептрубку 1 с нагревательным элементом устанавливают полувтулки 9. после чего трубку 1 вставляюттв рукоятку 7. а на последнюю посредством винта 8 закрепляют кронштейн 5 с одновременной фиксацией трубки 1 с полувтулками 9 и соответственно с рукояткой 7. Пружину 6 устанавливают в отверстие кронштейна 5, после чего прижим-З-с накладкой 4 устанавливают на кронштейн 5 и фиксируют осью-З качания прижима 2Винт 8 фиксирует в рукоятке 7 трубку 1 с нагревательным элементом и с полумуфтами 9 кронштейн 5. Винт 10 с гайкой фикси рует между собой прижим 2 и накладку 4.Пружина 6 обеспечивает надежное и постоянное прилегание прижима 2 к трубке 1.Щипцы для завивки волос работ ют следующим образом. Посредством вилки (не показана) щ птельный элемент (не показан) нагрев ют металлическую трубку 1. Рукоятку 7 138307гретых щипцов берут в руку, нажимают пальцем на накладку 4 прижима 2. Междуприжимом 2 и трубкой 1 располагают прядь волос и отпускают накладку 4, прижим 2Формула изобретения Щипцы для завивки волосе. содержащиетрубку с. нагревательным элементом внутри 7ВНУТРЕННЕЙ ПОВЕВХНОСТЬЮ ПРИЖИМЗ ВИНТОэтого щипцы вращают вокруг их оси и завиваютпрядь волос. а пЪслеполучения локона нажимают на накладку 4. прижим 2 отходит от трубки 1 и освобождает локон. завивку следующего локона осуществляют вышеописанным образом. Практическое применение щипцов ха рактеризуется повышением долговечности .их работы. снижением трудоемкости изго товления и улучшением удобств зксплуата ЦИИ.надежности в работе. они снабжены крон-штеином установленным на рукоятке под прижимом и имеющим отверстие. дляуустагновки пружинытри этом прижим расположен наязакрепленнои в кронштейне оси.Составитель ТПетрова Техред МморгенталВНИИПИГосударственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва. Ж-35. Раушская наб 4/5
