Контактный разъем для электронного идентификатора

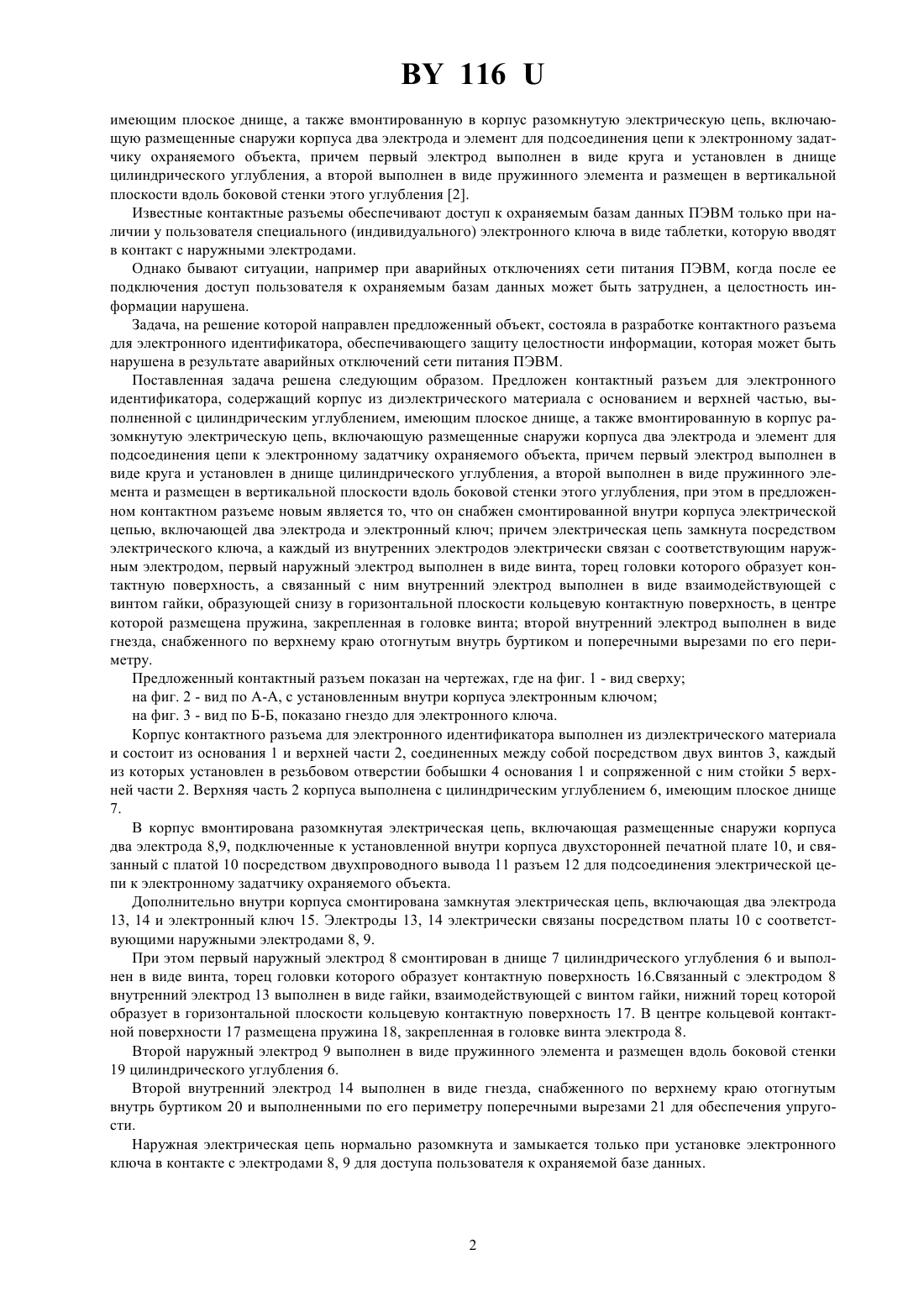

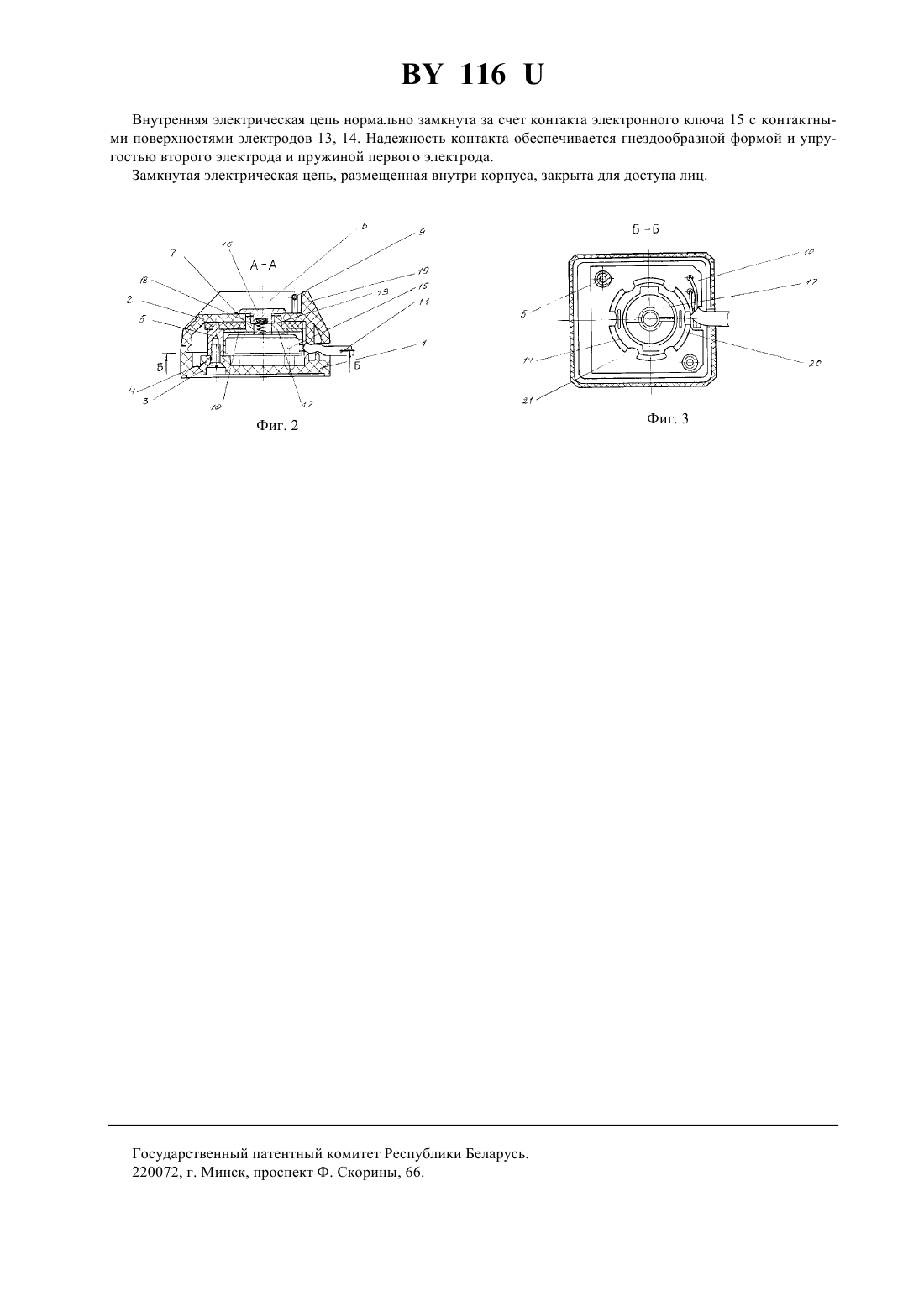

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ КОНТАКТНЫЙ РАЗЪЕМ ДЛЯ ЭЛЕКТРОННОГО ИДЕНТИФИКАТОРА(57) 1. Контактный разъем для электронного идентификатора, содержащий корпус из диэлектрического материала с основанием и верхней частью, выполненной с цилиндрическим углублением, имеющим плоское днище, а также вмонтированную в корпус разомкнутую электрическую цепь, включающую размещенные снаружи корпуса два электрода и элемент для подсоединения цепи к электронному задатчику охраняемого объекта, причем первый электрод выполнен в виде круга и установлен в днище цилиндрического углубления, а второй выполнен в виде пружинного элемента и размещен в вертикальной плоскости вдоль боковой стенки этого углубления, отличающийся тем, что контактный разъем снабжен смонтированной внутри корпуса электрической цепью, включающей два электрода и электронный ключ, причем электрическая цепь замкнута посредством электронного ключа, а каждый из внутренних электродов электрически связан с соответствующим наружным электродом. 2. Контактный разъем по п. 1, отличающийся тем, что первый наружный электрод выполнен в виде винта, торец головки которого образует контактную поверхность, а связанный с ним внутренний электрод выполнен в виде взаимодействующей с винтом гайки, образующей в горизонтальной плоскости кольцевую контактную поверхность, в центре которой размещена пружина, закрепленная в головке винта. 3. Контактный разъем по п. 1, отличающийся тем, что второй электрод внутренней электрической цепи выполнен в виде гнезда, снабженного по верхнему краю отогнутым внутрь буртиком и поперечными вырезами по его периметру. Фиг. 1 Предложенная полезная модель предназначена для идентификации кодов, используемых в ПЭВМ. Известные контактные разъемы для электронного идентификатора содержат вмонтированную в корпус разомкнутую электрическую цепь, включающую два электрода и элемент для подсоединения цепи к электронному задатчику охраняемого объекта, причем один из электродов выполнен в виде круга, а другой электрод выполнен в виде бокового пружинного элемента 1. Известен также контактный разъем для электронного идентификатора, содержащий корпус из диэлектрического материала с плоским основанием и верхней частью, выполненной с цилиндрическим углублением,116 имеющим плоское днище, а также вмонтированную в корпус разомкнутую электрическую цепь, включающую размещенные снаружи корпуса два электрода и элемент для подсоединения цепи к электронному задатчику охраняемого объекта, причем первый электрод выполнен в виде круга и установлен в днище цилиндрического углубления, а второй выполнен в виде пружинного элемента и размещен в вертикальной плоскости вдоль боковой стенки этого углубления 2. Известные контактные разъемы обеспечивают доступ к охраняемым базам данных ПЭВМ только при наличии у пользователя специального (индивидуального) электронного ключа в виде таблетки, которую вводят в контакт с наружными электродами. Однако бывают ситуации, например при аварийных отключениях сети питания ПЭВМ, когда после ее подключения доступ пользователя к охраняемым базам данных может быть затруднен, а целостность информации нарушена. Задача, на решение которой направлен предложенный объект, состояла в разработке контактного разъема для электронного идентификатора, обеспечивающего защиту целостности информации, которая может быть нарушена в результате аварийных отключений сети питания ПЭВМ. Поставленная задача решена следующим образом. Предложен контактный разъем для электронного идентификатора, содержащий корпус из диэлектрического материала с основанием и верхней частью, выполненной с цилиндрическим углублением, имеющим плоское днище, а также вмонтированную в корпус разомкнутую электрическую цепь, включающую размещенные снаружи корпуса два электрода и элемент для подсоединения цепи к электронному задатчику охраняемого объекта, причем первый электрод выполнен в виде круга и установлен в днище цилиндрического углубления, а второй выполнен в виде пружинного элемента и размещен в вертикальной плоскости вдоль боковой стенки этого углубления, при этом в предложенном контактном разъеме новым является то, что он снабжен смонтированной внутри корпуса электрической цепью, включающей два электрода и электронный ключ причем электрическая цепь замкнута посредством электрического ключа, а каждый из внутренних электродов электрически связан с соответствующим наружным электродом, первый наружный электрод выполнен в виде винта, торец головки которого образует контактную поверхность, а связанный с ним внутренний электрод выполнен в виде взаимодействующей с винтом гайки, образующей снизу в горизонтальной плоскости кольцевую контактную поверхность, в центре которой размещена пружина, закрепленная в головке винта второй внутренний электрод выполнен в виде гнезда, снабженного по верхнему краю отогнутым внутрь буртиком и поперечными вырезами по его периметру. Предложенный контактный разъем показан на чертежах, где на фиг. 1 - вид сверху на фиг. 2 - вид по А-А, с установленным внутри корпуса электронным ключом на фиг. 3 - вид по Б-Б, показано гнездо для электронного ключа. Корпус контактного разъема для электронного идентификатора выполнен из диэлектрического материала и состоит из основания 1 и верхней части 2, соединенных между собой посредством двух винтов 3, каждый из которых установлен в резьбовом отверстии бобышки 4 основания 1 и сопряженной с ним стойки 5 верхней части 2. Верхняя часть 2 корпуса выполнена с цилиндрическим углублением 6, имеющим плоское днище 7. В корпус вмонтирована разомкнутая электрическая цепь, включающая размещенные снаружи корпуса два электрода 8,9, подключенные к установленной внутри корпуса двухсторонней печатной плате 10, и связанный с платой 10 посредством двухпроводного вывода 11 разъем 12 для подсоединения электрической цепи к электронному задатчику охраняемого объекта. Дополнительно внутри корпуса смонтирована замкнутая электрическая цепь, включающая два электрода 13, 14 и электронный ключ 15. Электроды 13, 14 электрически связаны посредством платы 10 с соответствующими наружными электродами 8, 9. При этом первый наружный электрод 8 смонтирован в днище 7 цилиндрического углубления 6 и выполнен в виде винта, торец головки которого образует контактную поверхность 16.Связанный с электродом 8 внутренний электрод 13 выполнен в виде гайки, взаимодействующей с винтом гайки, нижний торец которой образует в горизонтальной плоскости кольцевую контактную поверхность 17. В центре кольцевой контактной поверхности 17 размещена пружина 18, закрепленная в головке винта электрода 8. Второй наружный электрод 9 выполнен в виде пружинного элемента и размещен вдоль боковой стенки 19 цилиндрического углубления 6. Второй внутренний электрод 14 выполнен в виде гнезда, снабженного по верхнему краю отогнутым внутрь буртиком 20 и выполненными по его периметру поперечными вырезами 21 для обеспечения упругости. Наружная электрическая цепь нормально разомкнута и замыкается только при установке электронного ключа в контакте с электродами 8, 9 для доступа пользователя к охраняемой базе данных. 116 Внутренняя электрическая цепь нормально замкнута за счет контакта электронного ключа 15 с контактными поверхностями электродов 13, 14. Надежность контакта обеспечивается гнездообразной формой и упругостью второго электрода и пружиной первого электрода. Замкнутая электрическая цепь, размещенная внутри корпуса, закрыта для доступа лиц. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
