Стабилизатор термоокислительной деструкции полиэтилена

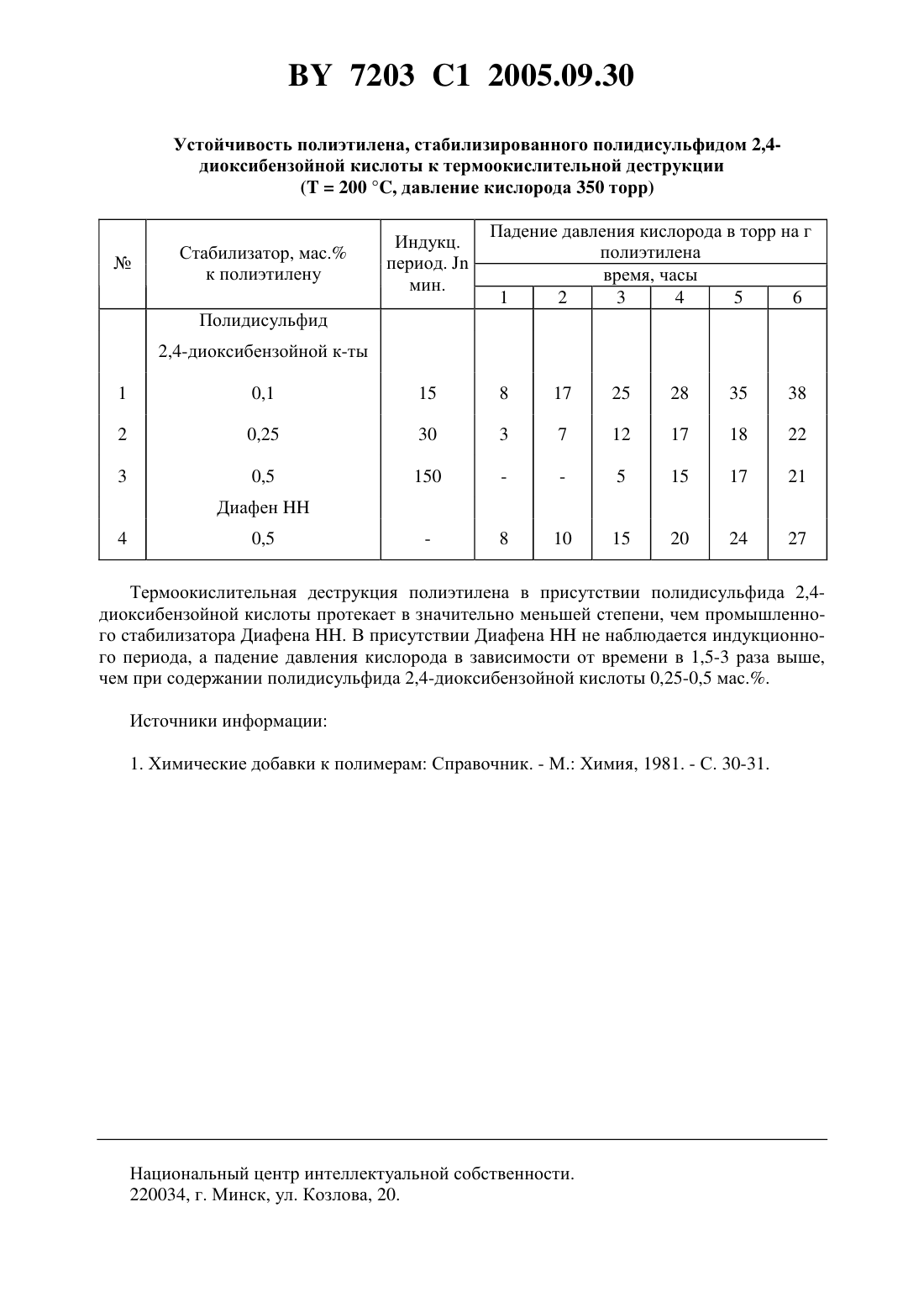

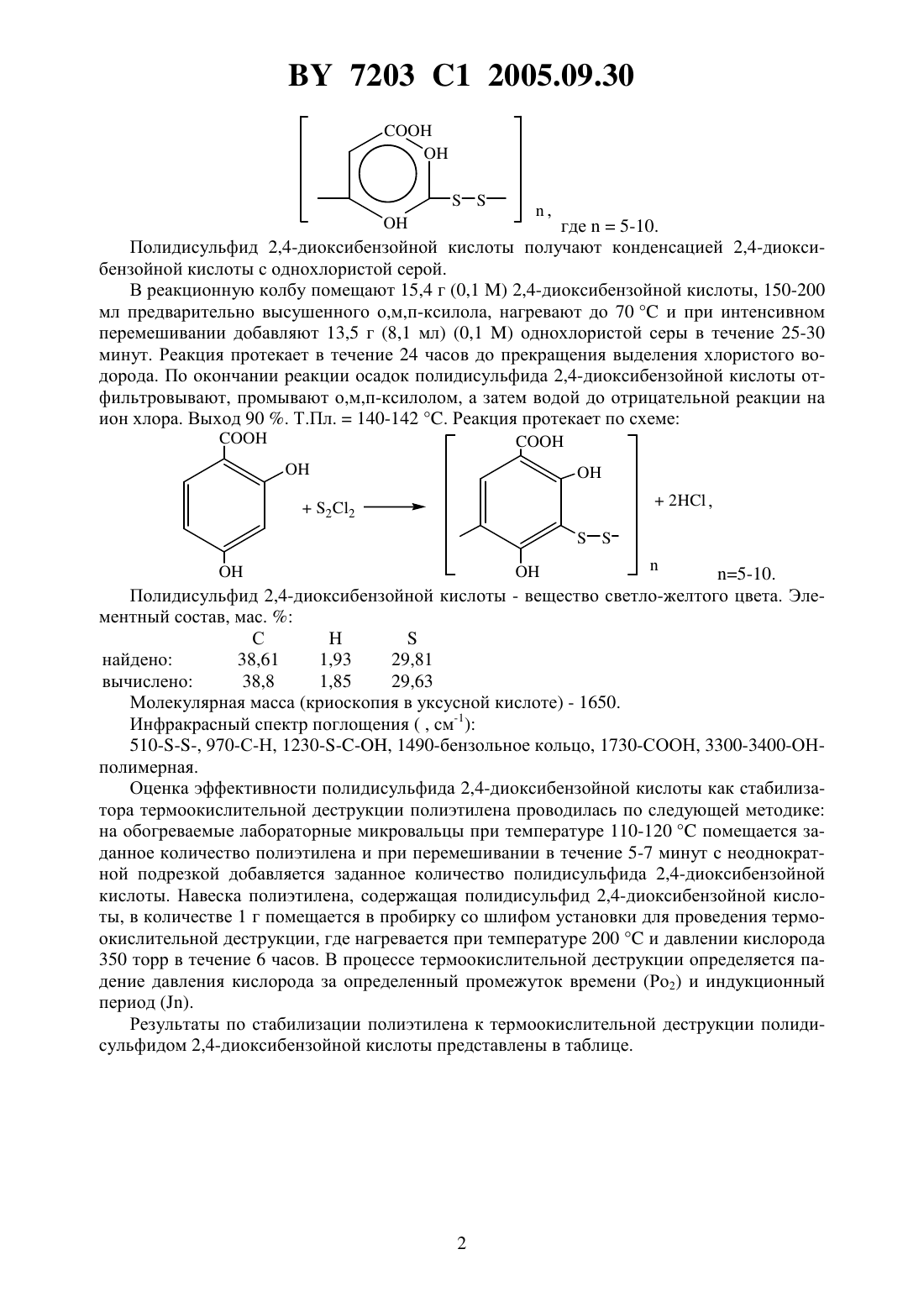

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТАБИЛИЗАТОР ТЕРМООКИСЛИТЕЛЬНОЙ ДЕСТРУКЦИИ ПОЛИЭТИЛЕНА(71) Заявитель Белорусский государственный университет(72) Авторы Лосев Юрий Павлович Прокопчук Николай Романович Яценко Валентина Владимировна Кочеткова Юлия Валерьевна Кречко Наталья Александровна Пономарева Марина Владимировна Сивая Ольга Витальевна(73) Патентообладатель Белорусский государственный университет, где 5-10,в качестве стабилизатора термоокислительной деструкции полиэтилена. Изобретение относится к области стабилизаторов термоокислительной деструкции полиэтилена, которые способствуют сохранению эксплуатационных свойств изделий из полиэтилена или их снижению в значительно меньшей степени, чем без стабилизаторов. В качестве стабилизатора термоокислительной деструкции полиэтилена широко используется 11-(нафтил-2) фенилендиамин-1,4 (диафен ) (прототип) 1. Однако его эффективность недостаточна. Задачей изобретения является повышение эффективности действия стабилизатора термоокислительной деструкции полиэтилена. Задача решается использованием в качестве стабилизатора термоокислительной деструкции полиэтилена полидисульфида 2,4-диоксибензойной кислоты формулы, где 5-10. Полидисульфид 2,4-диоксибензойной кислоты получают конденсацией 2,4-диоксибензойной кислоты с однохлористой серой. В реакционную колбу помещают 15,4 г (0,1 ) 2,4-диоксибензойной кислоты, 150-200 мл предварительно высушенного о,м,п-ксилола, нагревают до 70 и при интенсивном перемешивании добавляют 13,5 г (8,1 мл) (0,1 ) однохлористой серы в течение 25-30 минут. Реакция протекает в течение 24 часов до прекращения выделения хлористого водорода. По окончании реакции осадок полидисульфида 2,4-диоксибензойной кислоты отфильтровывают, промывают о,м,п-ксилолом, а затем водой до отрицательной реакции на ион хлора. Выход 90 . Т.Пл.140-142 . Реакция протекает по схеме найдено 38,61 1,93 29,81 вычислено 38,8 1,85 29,63 Молекулярная масса (криоскопия в уксусной кислоте) - 1650. Инфракрасный спектр поглощения ( , см-1) 510, 970-С-Н, 1230, 1490-бензольное кольцо, 1730-СООН, 3300-3400-ОНполимерная. Оценка эффективности полидисульфида 2,4-диоксибензойной кислоты как стабилизатора термоокислительной деструкции полиэтилена проводилась по следующей методике на обогреваемые лабораторные микровальцы при температуре 110-120 помещается заданное количество полиэтилена и при перемешивании в течение 5-7 минут с неоднократной подрезкой добавляется заданное количество полидисульфида 2,4-диоксибензойной кислоты. Навеска полиэтилена, содержащая полидисульфид 2,4-диоксибензойной кислоты, в количестве 1 г помещается в пробирку со шлифом установки для проведения термоокислительной деструкции, где нагревается при температуре 200 и давлении кислорода 350 торр в течение 6 часов. В процессе термоокислительной деструкции определяется падение давления кислорода за определенный промежуток времени (Ро 2) и индукционный период . Результаты по стабилизации полиэтилена к термоокислительной деструкции полидисульфидом 2,4-диоксибензойной кислоты представлены в таблице. Падение давления кислорода в торр на г полиэтилена время, часы 1 2 3 4 5 6 Термоокислительная деструкция полиэтилена в присутствии полидисульфида 2,4 диоксибензойной кислоты протекает в значительно меньшей степени, чем промышленного стабилизатора Диафена . В присутствии Диафенане наблюдается индукционного периода, а падение давления кислорода в зависимости от времени в 1,5-3 раза выше,чем при содержании полидисульфида 2,4-диоксибензойной кислоты 0,25-0,5 мас Источники информации 1. Химические добавки к полимерам Справочник. - М. Химия, 1981. - С. 30-31. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
