Полидисульфид оксалилдигидразида в качестве стабилизатора термоокислительной деструкции полиэтилена

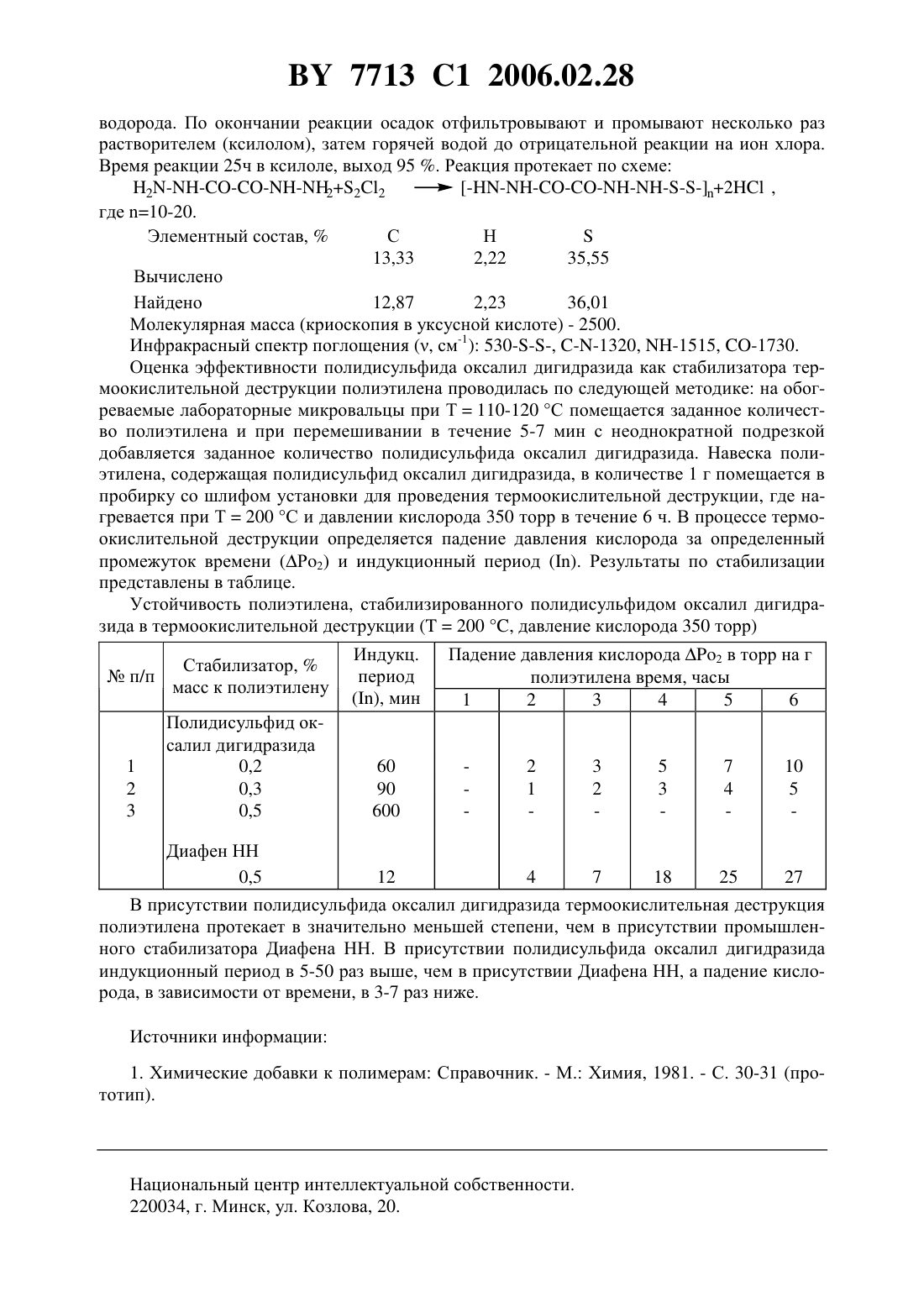

ПОЛИДИСУЛЬФИД ОКСАЛИЛДИГИДРАЗИДА В КАЧЕСТВЕ СТАБИЛИЗАТОРА ТЕРМООКИСЛИТЕЛЬНОЙ ДЕСТРУКЦИИ ПОЛИЭТИЛЕНА(71) Заявители Белорусский государственный университет Учреждение образования Белорусский государственный технологический университет(72) Авторы Лосев Юрий Павлович Прокопчук Николай Романович Яценко Валентина Владимировна Кочеткова Юлия Валерьевна Липницкий Сергей Петрович(73) Патентообладатели Белорусский государственный университет Учреждение образования Белорусский государственный технологический университет,где 10-20,в качестве стабилизатора термоокислительной деструкции полиэтилена. Изобретение относится к области стабилизации термоокислительной деструкции полиэтилена, которая способствует сохранению эксплуатационных свойств изделий из полиэтилена или их снижению в значительно меньшей степени, чем без стабилизаторов. В качестве стабилизатора термоокислительной деструкции полиэтилена широко используется-ди (нафтил-2)фенилендиамин-1,4(диафен НН) 1 (прототип). Однако его эффективность недостаточна. Задачей изобретения является повышение эффективности действия стабилизатора термоокислительной деструкции полиэтилена. Задача решается использованием в качестве стабилизатора термоокислительной деструкции полиэтилена нового вещества полидисульфида оксалил дигидразида формулы,где 10-20. Полидисульфид оксалил дигидразида получают индексацией оксалил дигидразида с однохлористой серой. В трехгорлую колбу, снабженную мешалкой, обратным холодильником и капельной воронкой, помещают 12,5 г (0,1 г-моль) оксалил дигидразида в 150-200 мл абсолютного ксилола и при интенсивном перемешивании добавляют 13,5 г (0,1 г-моль) однохлористой серы (1,673 г/см 3). Реакцию проводят при температуре кипения индифферентного растворителя (ксилола) до полного прекращения выделения хлористого 7713 1 2006.02.28 водорода. По окончании реакции осадок отфильтровывают и промывают несколько раз растворителем (ксилолом), затем горячей водой до отрицательной реакции на ион хлора. Время реакции 25 ч в ксилоле, выход 95 . Реакция протекает по схеме 2222 13,33 2,22 35,55 Вычислено Найдено 12,87 2,23 36,01 Молекулярная масса (криоскопия в уксусной кислоте) - 2500. Инфракрасный спектр поглощения (, см-1) 530, 1320, -1515, -1730. Оценка эффективности полидисульфида оксалил дигидразида как стабилизатора термоокислительной деструкции полиэтилена проводилась по следующей методике на обогреваемые лабораторные микровальцы при Т 110-120 С помещается заданное количество полиэтилена и при перемешивании в течение 5-7 мин с неоднократной подрезкой добавляется заданное количество полидисульфида оксалил дигидразида. Навеска полиэтилена, содержащая полидисульфид оксалил дигидразида, в количестве 1 г помещается в пробирку со шлифом установки для проведения термоокислительной деструкции, где нагревается при Т 200 С и давлении кислорода 350 торр в течение 6 ч. В процессе термоокислительной деструкции определяется падение давления кислорода за определенный промежуток времени (Р 2) и индукционный период . Результаты по стабилизации представлены в таблице. Устойчивость полиэтилена, стабилизированного полидисульфидом оксалил дигидразида в термоокислительной деструкции (200 , давление кислорода 350 торр)п /п Стабилизатор,масс к полиэтилену Полидисульфид оксалил дигидразида 0,2 0,3 0,5 Падение давления кислорода 2 в торр на г полиэтилена время, часы 1 2 3 4 5 6 Диафен НН 0,5 12 4 7 18 25 27 В присутствии полидисульфида оксалил дигидразида термоокислительная деструкция полиэтилена протекает в значительно меньшей степени, чем в присутствии промышленного стабилизатора Диафена НН. В присутствии полидисульфида оксалил дигидразида индукционный период в 5-50 раз выше, чем в присутствии Диафена НН, а падение кислорода, в зависимости от времени, в 3-7 раз ниже. Источники информации Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
