Защелка дверная врезная

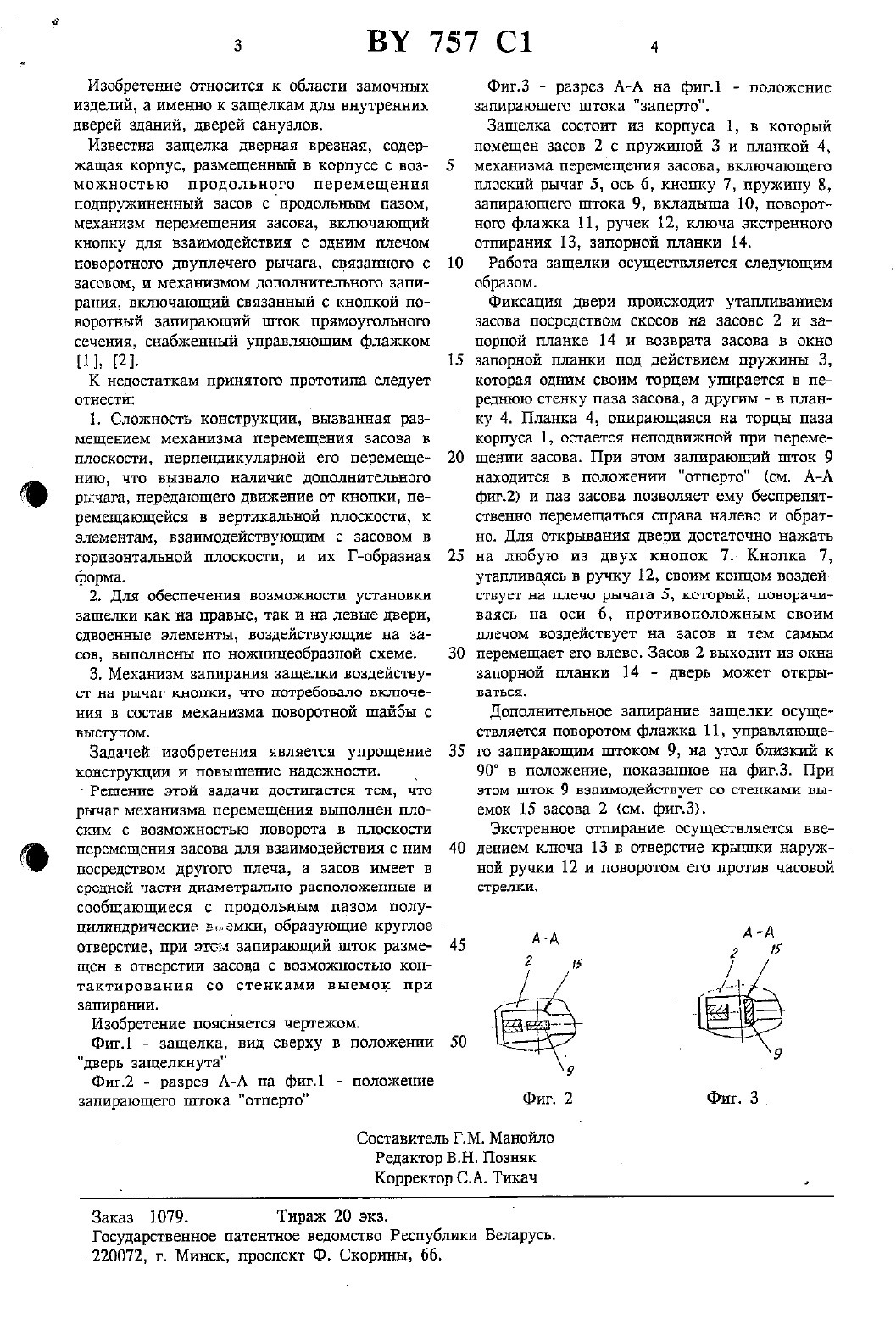

(12) ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ ВЕДОМСТВО РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Берзон Александр Израилович (ВУ)Защелка дверная врезная, содержащая корпус, размещенный в корпусе с возможностью продольного перемещения подпружинениый ЭЗСОБ С ПРПЦОЛЬНЪПИ ПНЗОМ, МЕХННИЗМ ПЕРЕМЕщеиия засова, включающий кнопку для взаимодействия с одним плечом поворотного двухплечего рычага, связанного с засовом, и механизм дополнительного запирания, включающий связанный с кнопкой поворотный запирающий шток прямоугольного сечения,снабженный управляющим флажком, отличающийся тем, что рычаг механизма перемещения выполнен плоским и расположен с возможностью поворота в плоскости перемещения засова для взаимодействия с ним посредством другого плеча, а засов имеет в средней части диаметрально расположенные и сообщающиеся с продольным пазом полуцилиндрические выемки, образующие круглое отверстие, при этом запирающий шток размещан в отверстии засова с возможностью контактирования со стенками выемок при запирании. Е1. Руководство по эксплуатации Мегопй ргешйарп.Изобретение относится к области замочных изделий, а именно к защелкам для внутренних дверей зданий, дверей санузлов.Известна защелка дверная врезная, содержащая корпус, размещенный в корпусе с возможностью продольного перемещения поднружиненный засов с продольным пазом,механизм перемещения засова, включающий кнопку для взаимодействия с одним плечом поворотного двуплечего рычага, связанного с засовом, и механизмом дополнительного запирания, включающий связанный с кнопкой поворотный запирающий шток прямоугольного сечения, снабженный управляющим флажком 11 21 К недостаткам принятого прототипа следует отнести1. Сложность конструкции, вызванная размещением механизма перемещения засова в плоскости, перпендикулярной его перемещению, что вызвало наличие дополнительного рычага, передающего движение от кнопки, перемещающейся в вертикальной плоскости, к элементам, взаимодействующим с засовом в горизонтальной плоскости, и их Г-образная форма.2. Для обеспечения возможности установки защелки как на правые, так и на левые двери,сдвоенные элементы, воздействующие на засов, выполнены по ножницеобразной схеме.3. Механизм запирания защелки воздействуСТ На рычаг КНОПКИ, ЧТО потребовало ВКЛЮЧС ния в состав механизма поворотной шайбы с выступом.Задачей изобретения является упрощение конструкции и повышение надежности. РС 1 ПСНИС ЭТОЙ ЗЕДЗЧИ ДОСТИГЗСТСЯ ТВМ, ЧТО рычаг механизма перемещения выполнен плоским с возможностью поворота в плоскости перемещения засова для взаимодействия с ним посредством другого плеча, а засов имеет в средней части диаметрально Расположенные и сообщающиеся с продольным пазом полуцилиндрические ВгвЗМКИ, образующие круглое отверстие, при этом запирающий шток размещен в отверстии засова с возможностью контактирования со стенками выемок при запирании.Фиг.2 - разрез А-А на фиг.1 - положение запирающего штока отпертоФиг.3 разрез А-А на фиг.1 - положение запирающего штока заперто.Защелка состоит из корпуса 1, в который помещен засов 2 с пружиной 3 и планкой 4,механизма перемещения засова, включающего плоский рычаг 5, ось б, кнопку 7, пружину 8,запирающего штока 9, вкладыша 10, поворотного флажка 11, ручек 12, ключа экстренного отпирания 13, запорной планки 14.Работа защелки осуществляется следующим образом.Фиксация двери происходит утапливанием засова посредством скосов на засове 2 и запорной планке 14 и возврата засова в окно запорной планки под действием пружины 3,которая одним своим торцем упирается в переднюю стенку паза засова, а другим - в планку 4. Планка 4, опирающаяся на торцы паза корпуса 1, остается неподвижной при перемещении засова. При этом запирающий шток 9 находится в положении отперто (см. А-А фиг.2) и паз засова позволяет ему беспрепятственно перемещаться справа налево и обратно. Для открывания двери достаточно нажать на любую из двух кнопок 7.- Кнопка 7,утапливаясь в ручку 12, своим концом воздействует На плечо рычага 5, который, поворачиваясь на оси 6, противоположным своим плечом воздействует на засов и тем самым перемещает его влево. Засов 2 выходит из окна запорной планки 14 - дверь может открыБВТЬСЯ.Дополнительное запирание защелки осуще ствляется поворотом флажка 11, управляющего запирающим штоком 9, на угол близкий к 90 в положение, показанное на фиг.3. При этом шток 9 взаимодействует со стенками выемок 15 засова 2 (см. фиг.3).Экстренное отпирание осуществляется введением ключа 13 в отверстие крышки наруж ной ручки 12 и поворотом его против часовой стрелки,Государственное патентное ведомство Республики Беларусъ.
