Футеровка дымовых труб из легкого полимерсиликатбетона

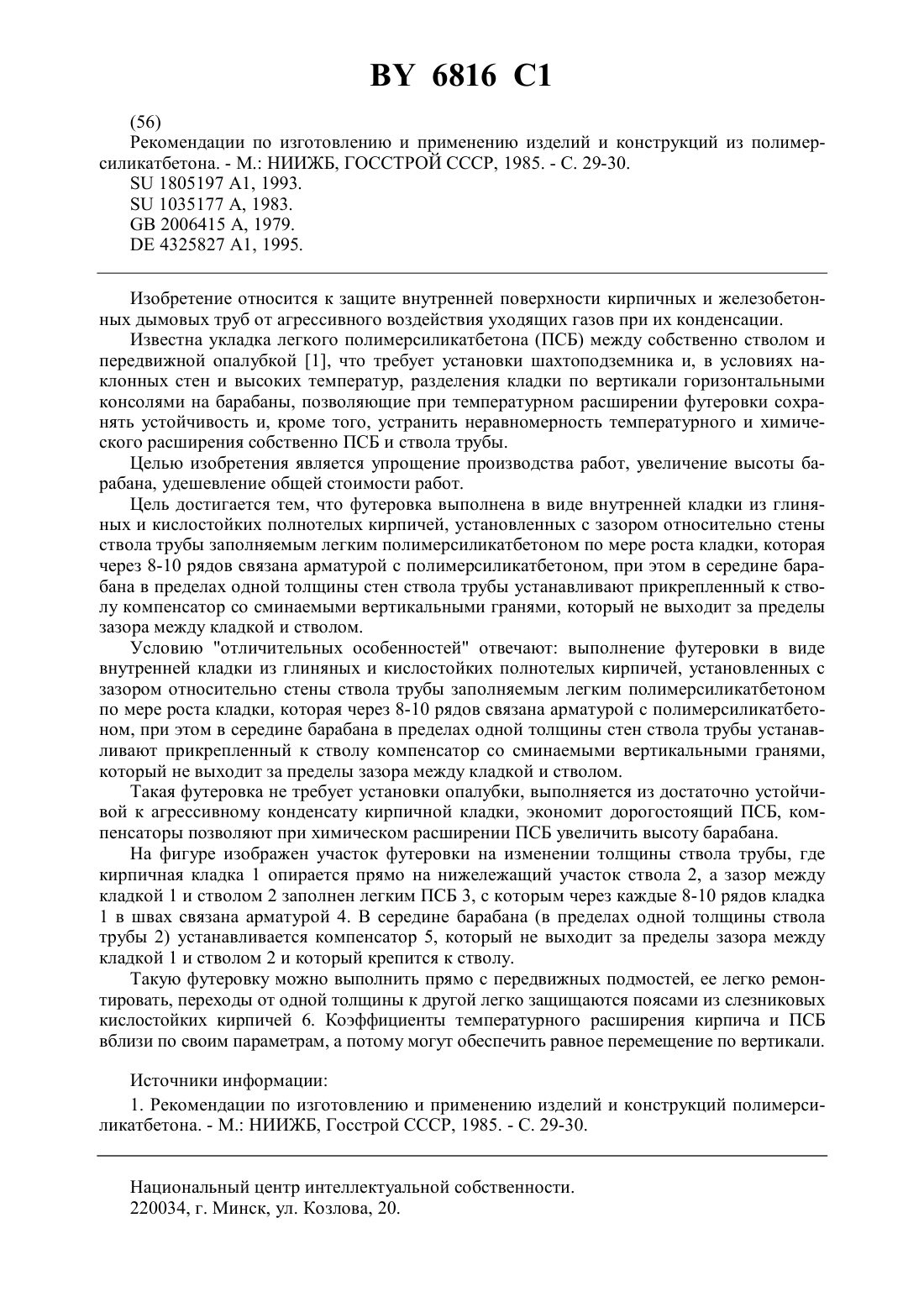

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ФУТЕРОВКА ДЫМОВЫХ ТРУБ ИЗ ЛЕГКОГО ПОЛИМЕРСИЛИКАТБЕТОНА(71) Заявители Проектное научно-исследовательское республиканское унитарное предприятие Белнипиэнергопром Хасеневич Леонид Сулейманович Жидович Олег Викторович(72) Авторы Хасеневич Леонид Сулейманович Жидович Олег Викторович(73) Патентообладатели Проектное научноисследовательское республиканское унитарное предприятие Белнипиэнергопром Хасеневич Леонид Сулейманович Жидович Олег Викторович(57) Футеровка дымовых труб из легкого полимерсиликатбетона, отличающаяся тем, что футеровка выполнена в виде внутренней кладки из глиняных и кислотостойких полнотелых кирпичей, установленных с зазором относительно стены ствола трубы, заполняемым легким полимерсиликатбетоном по мере роста кладки, которая через 8-10 рядов связана арматурой с полимерсиликатбетоном, при этом в середине барабана - в пределах одной толщины стен ствола трубы, устанавливают прикрепленный к стволу компенсатор со сминаемыми вертикальными гранями, который не выходит за пределы зазора между кладкой и стволом.(56) Рекомендации по изготовлению и применению изделий и конструкций из полимерсиликатбетона. - М. НИИЖБ, ГОССТРОЙ СССР, 1985. - С. 29-30.1805197 1, 1993.1035177 , 1983.2006415 , 1979.4325827 1, 1995. Изобретение относится к защите внутренней поверхности кирпичных и железобетонных дымовых труб от агрессивного воздействия уходящих газов при их конденсации. Известна укладка легкого полимерсиликатбетона (ПСБ) между собственно стволом и передвижной опалубкой 1, что требует установки шахтоподземника и, в условиях наклонных стен и высоких температур, разделения кладки по вертикали горизонтальными консолями на барабаны, позволяющие при температурном расширении футеровки сохранять устойчивость и, кроме того, устранить неравномерность температурного и химического расширения собственно ПСБ и ствола трубы. Целью изобретения является упрощение производства работ, увеличение высоты барабана, удешевление общей стоимости работ. Цель достигается тем, что футеровка выполнена в виде внутренней кладки из глиняных и кислостойких полнотелых кирпичей, установленных с зазором относительно стены ствола трубы заполняемым легким полимерсиликатбетоном по мере роста кладки, которая через 8-10 рядов связана арматурой с полимерсиликатбетоном, при этом в середине барабана в пределах одной толщины стен ствола трубы устанавливают прикрепленный к стволу компенсатор со сминаемыми вертикальными гранями, который не выходит за пределы зазора между кладкой и стволом. Условию отличительных особенностей отвечают выполнение футеровки в виде внутренней кладки из глиняных и кислостойких полнотелых кирпичей, установленных с зазором относительно стены ствола трубы заполняемым легким полимерсиликатбетоном по мере роста кладки, которая через 8-10 рядов связана арматурой с полимерсиликатбетоном, при этом в середине барабана в пределах одной толщины стен ствола трубы устанавливают прикрепленный к стволу компенсатор со сминаемыми вертикальными гранями,который не выходит за пределы зазора между кладкой и стволом. Такая футеровка не требует установки опалубки, выполняется из достаточно устойчивой к агрессивному конденсату кирпичной кладки, экономит дорогостоящий ПСБ, компенсаторы позволяют при химическом расширении ПСБ увеличить высоту барабана. На фигуре изображен участок футеровки на изменении толщины ствола трубы, где кирпичная кладка 1 опирается прямо на нижележащий участок ствола 2, а зазор между кладкой 1 и стволом 2 заполнен легким ПСБ 3, с которым через каждые 8-10 рядов кладка 1 в швах связана арматурой 4. В середине барабана (в пределах одной толщины ствола трубы 2) устанавливается компенсатор 5, который не выходит за пределы зазора между кладкой 1 и стволом 2 и который крепится к стволу. Такую футеровку можно выполнить прямо с передвижных подмостей, ее легко ремонтировать, переходы от одной толщины к другой легко защищаются поясами из слезниковых кислостойких кирпичей 6. Коэффициенты температурного расширения кирпича и ПСБ вблизи по своим параметрам, а потому могут обеспечить равное перемещение по вертикали. Источники информации 1. Рекомендации по изготовлению и применению изделий и конструкций полимерсиликатбетона. - М. НИИЖБ, Госстрой СССР, 1985. - С. 29-30. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
