Однорядный картофелекопатель

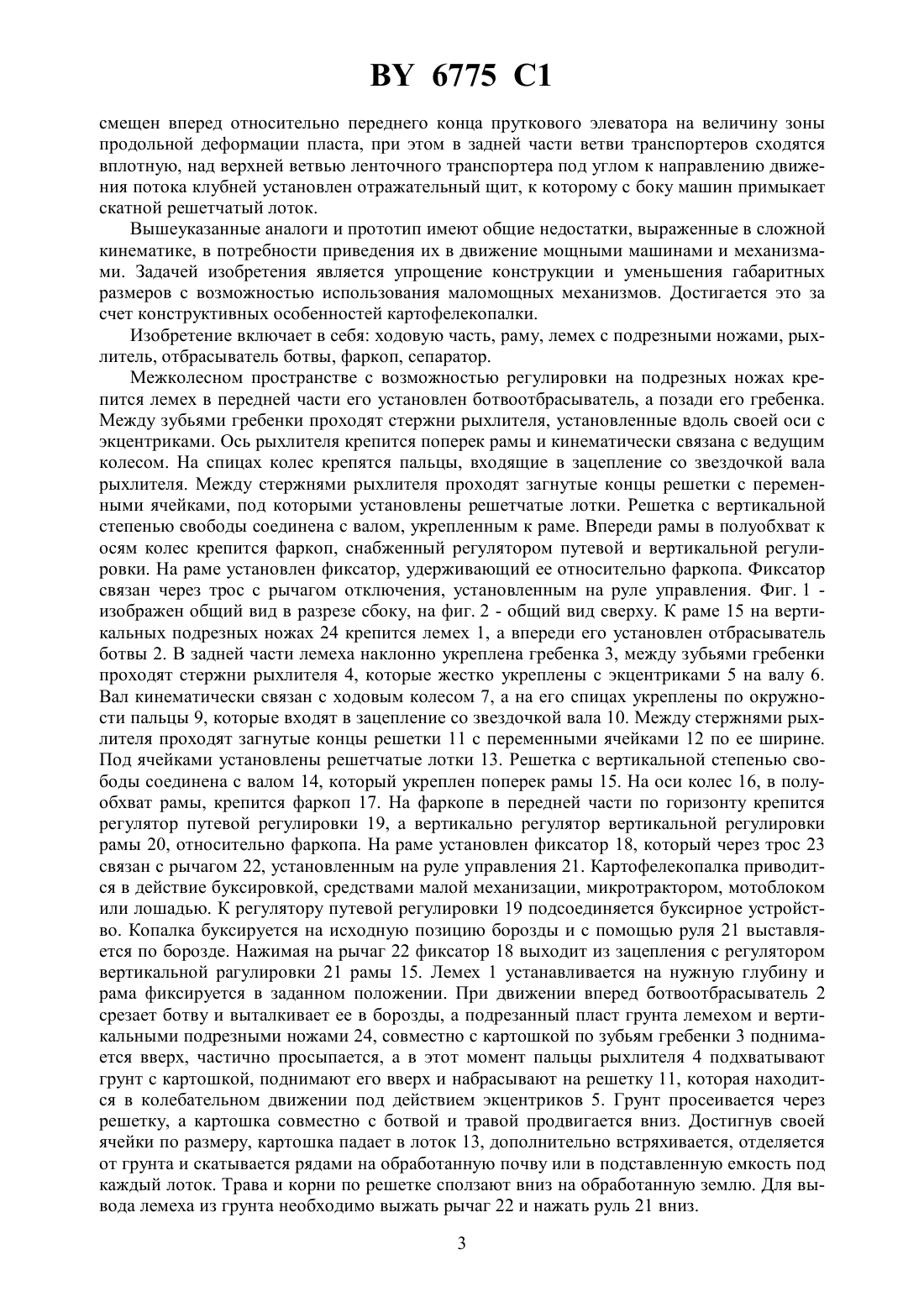

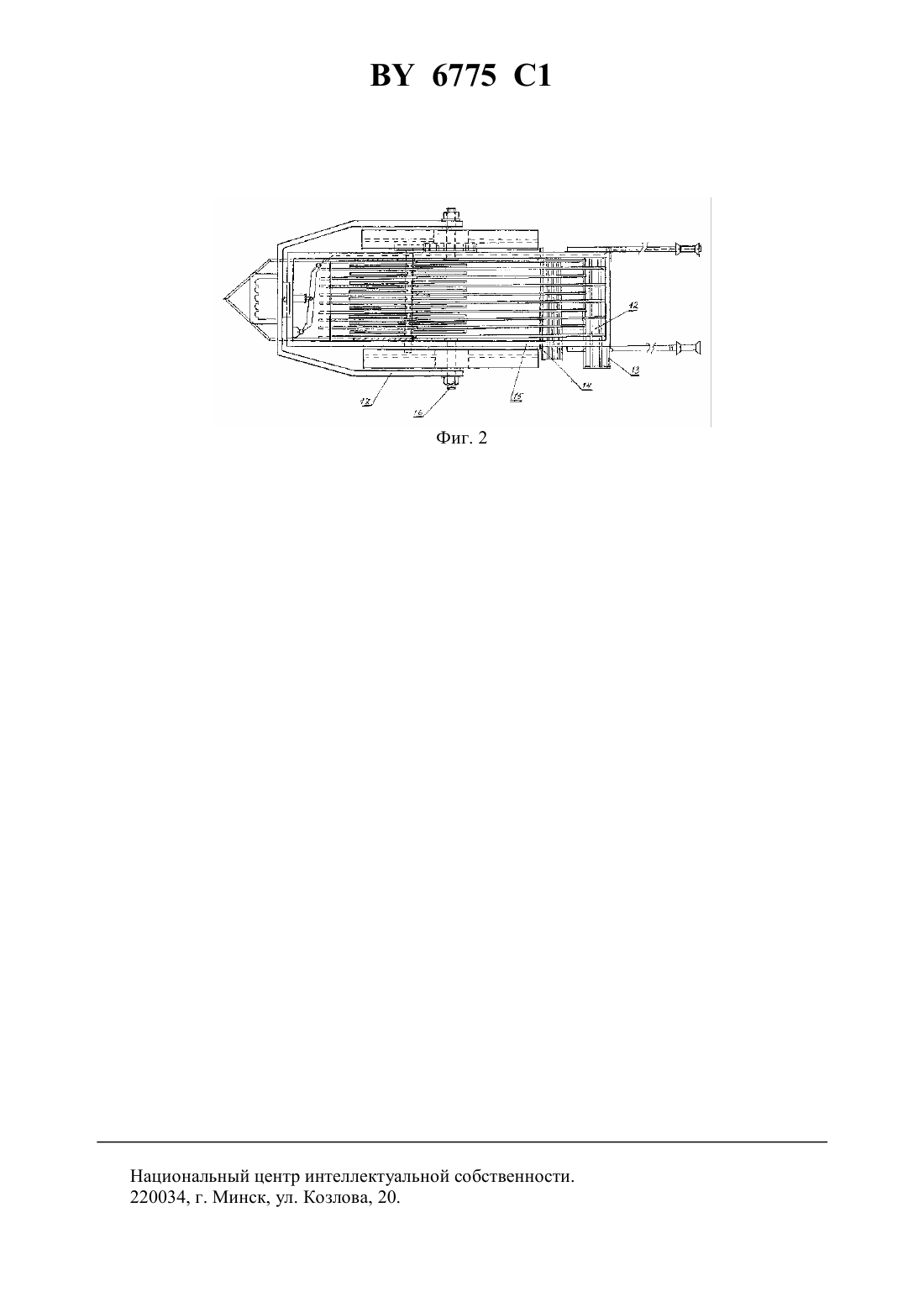

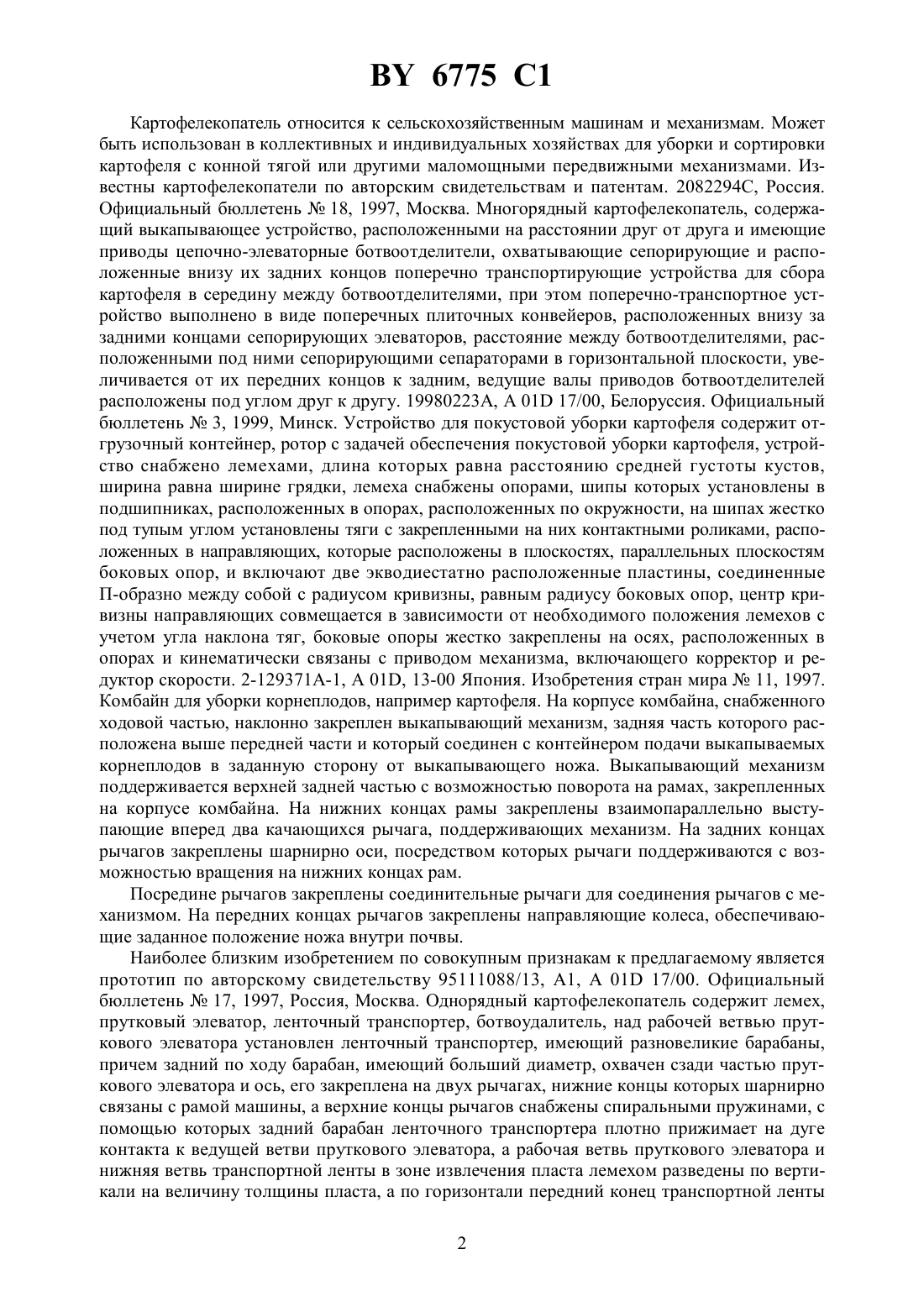

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Сиваков Михаил Савельевич(72) Автор Сиваков Михаил Савельевич(73) Патентообладатель Сиваков Михаил Савельевич(57) Однорядный картофелекопатель, содержащий ходовую часть, раму, лемех с подрезными ножами, рыхлитель, отбрасыватель ботвы, фаркоп и сепаратор, отличающийся,тем, что лемех установлен в межколесном пространстве на раме с возможностью регулировки на вертикальных подрезных ножах и снабжен отбрасывателем ботвы и гребенкой,между зубьями которой проходят стержни рыхлителя с резиновыми наконечниками, укрепленные с эксцентриками вдоль вала, кинематически связанного с ходовыми колесами,на спицах которых по кругу размещены пальцы, входящие в зацепление со звездочкой вала,между стержнями рыхлителя проходят загнутые концы решетки с переменными ячейками, под которыми установлены решетчатые лотки, а решетка установлена с вертикальной степенью свободы на валу, укрепленном поперек рамы, впереди которой в ее полуобхват на оси колес закреплен фаркоп, снабженный регуляторами вертикальной и путевой регулировки, причем на раме установлен подпружиненный фиксатор, удерживающий ее относительно фаркопа и связанный через трос с рычагом руля управления. 6775 1 Картофелекопатель относится к сельскохозяйственным машинам и механизмам. Может быть использован в коллективных и индивидуальных хозяйствах для уборки и сортировки картофеля с конной тягой или другими маломощными передвижными механизмами. Известны картофелекопатели по авторским свидетельствам и патентам. 2082294 С, Россия. Официальный бюллетень 18, 1997, Москва. Многорядный картофелекопатель, содержащий выкапывающее устройство, расположенными на расстоянии друг от друга и имеющие приводы цепочно-элеваторные ботвоотделители, охватывающие сепорирующие и расположенные внизу их задних концов поперечно транспортирующие устройства для сбора картофеля в середину между ботвоотделителями, при этом поперечно-транспортное устройство выполнено в виде поперечных плиточных конвейеров, расположенных внизу за задними концами сепорирующих элеваторов, расстояние между ботвоотделителями, расположенными под ними сепорирующими сепараторами в горизонтальной плоскости, увеличивается от их передних концов к задним, ведущие валы приводов ботвоотделителей расположены под углом друг к другу. 19980223,01 17/00, Белоруссия. Официальный бюллетень 3, 1999, Минск. Устройство для покустовой уборки картофеля содержит отгрузочный контейнер, ротор с задачей обеспечения покустовой уборки картофеля, устройство снабжено лемехами, длина которых равна расстоянию средней густоты кустов,ширина равна ширине грядки, лемеха снабжены опорами, шипы которых установлены в подшипниках, расположенных в опорах, расположенных по окружности, на шипах жестко под тупым углом установлены тяги с закрепленными на них контактными роликами, расположенных в направляющих, которые расположены в плоскостях, параллельных плоскостям боковых опор, и включают две экводиестатно расположенные пластины, соединенные П-образно между собой с радиусом кривизны, равным радиусу боковых опор, центр кривизны направляющих совмещается в зависимости от необходимого положения лемехов с учетом угла наклона тяг, боковые опоры жестко закреплены на осях, расположенных в опорах и кинематически связаны с приводом механизма, включающего корректор и редуктор скорости. 2-129371 А-1, А 01, 13-00 Япония. Изобретения стран мира 11, 1997. Комбайн для уборки корнеплодов, например картофеля. На корпусе комбайна, снабженного ходовой частью, наклонно закреплен выкапывающий механизм, задняя часть которого расположена выше передней части и который соединен с контейнером подачи выкапываемых корнеплодов в заданную сторону от выкапывающего ножа. Выкапывающий механизм поддерживается верхней задней частью с возможностью поворота на рамах, закрепленных на корпусе комбайна. На нижних концах рамы закреплены взаимопараллельно выступающие вперед два качающихся рычага, поддерживающих механизм. На задних концах рычагов закреплены шарнирно оси, посредством которых рычаги поддерживаются с возможностью вращения на нижних концах рам. Посредине рычагов закреплены соединительные рычаги для соединения рычагов с механизмом. На передних концах рычагов закреплены направляющие колеса, обеспечивающие заданное положение ножа внутри почвы. Наиболее близким изобретением по совокупным признакам к предлагаемому является прототип по авторскому свидетельству 95111088/13, А 1, А 01 17/00. Официальный бюллетень 17, 1997, Россия, Москва. Однорядный картофелекопатель содержит лемех,прутковый элеватор, ленточный транспортер, ботвоудалитель, над рабочей ветвью пруткового элеватора установлен ленточный транспортер, имеющий разновеликие барабаны,причем задний по ходу барабан, имеющий больший диаметр, охвачен сзади частью пруткового элеватора и ось, его закреплена на двух рычагах, нижние концы которых шарнирно связаны с рамой машины, а верхние концы рычагов снабжены спиральными пружинами, с помощью которых задний барабан ленточного транспортера плотно прижимает на дуге контакта к ведущей ветви пруткового элеватора, а рабочая ветвь пруткового элеватора и нижняя ветвь транспортной ленты в зоне извлечения пласта лемехом разведены по вертикали на величину толщины пласта, а по горизонтали передний конец транспортной ленты 2 6775 1 смещен вперед относительно переднего конца пруткового элеватора на величину зоны продольной деформации пласта, при этом в задней части ветви транспортеров сходятся вплотную, над верхней ветвью ленточного транспортера под углом к направлению движения потока клубней установлен отражательный щит, к которому с боку машин примыкает скатной решетчатый лоток. Вышеуказанные аналоги и прототип имеют общие недостатки, выраженные в сложной кинематике, в потребности приведения их в движение мощными машинами и механизмами. Задачей изобретения является упрощение конструкции и уменьшения габаритных размеров с возможностью использования маломощных механизмов. Достигается это за счет конструктивных особенностей картофелекопалки. Изобретение включает в себя ходовую часть, раму, лемех с подрезными ножами, рыхлитель, отбрасыватель ботвы, фаркоп, сепаратор. Межколесном пространстве с возможностью регулировки на подрезных ножах крепится лемех в передней части его установлен ботвоотбрасыватель, а позади его гребенка. Между зубьями гребенки проходят стержни рыхлителя, установленные вдоль своей оси с экцентриками. Ось рыхлителя крепится поперек рамы и кинематически связана с ведущим колесом. На спицах колес крепятся пальцы, входящие в зацепление со звездочкой вала рыхлителя. Между стержнями рыхлителя проходят загнутые концы решетки с переменными ячейками, под которыми установлены решетчатые лотки. Решетка с вертикальной степенью свободы соединена с валом, укрепленным к раме. Впереди рамы в полуобхват к осям колес крепится фаркоп, снабженный регулятором путевой и вертикальной регулировки. На раме установлен фиксатор, удерживающий ее относительно фаркопа. Фиксатор связан через трос с рычагом отключения, установленным на руле управления. Фиг. 1 изображен общий вид в разрезе сбоку, на фиг. 2 - общий вид сверху. К раме 15 на вертикальных подрезных ножах 24 крепится лемех 1, а впереди его установлен отбрасыватель ботвы 2. В задней части лемеха наклонно укреплена гребенка 3, между зубьями гребенки проходят стержни рыхлителя 4, которые жестко укреплены с экцентриками 5 на валу 6. Вал кинематически связан с ходовым колесом 7, а на его спицах укреплены по окружности пальцы 9, которые входят в зацепление со звездочкой вала 10. Между стержнями рыхлителя проходят загнутые концы решетки 11 с переменными ячейками 12 по ее ширине. Под ячейками установлены решетчатые лотки 13. Решетка с вертикальной степенью свободы соединена с валом 14, который укреплен поперек рамы 15. На оси колес 16, в полуобхват рамы, крепится фаркоп 17. На фаркопе в передней части по горизонту крепится регулятор путевой регулировки 19, а вертикально регулятор вертикальной регулировки рамы 20, относительно фаркопа. На раме установлен фиксатор 18, который через трос 23 связан с рычагом 22, установленным на руле управления 21. Картофелекопалка приводится в действие буксировкой, средствами малой механизации, микротрактором, мотоблоком или лошадью. К регулятору путевой регулировки 19 подсоединяется буксирное устройство. Копалка буксируется на исходную позицию борозды и с помощью руля 21 выставляется по борозде. Нажимая на рычаг 22 фиксатор 18 выходит из зацепления с регулятором вертикальной рагулировки 21 рамы 15. Лемех 1 устанавливается на нужную глубину и рама фиксируется в заданном положении. При движении вперед ботвоотбрасыватель 2 срезает ботву и выталкивает ее в борозды, а подрезанный пласт грунта лемехом и вертикальными подрезными ножами 24, совместно с картошкой по зубьям гребенки 3 поднимается вверх, частично просыпается, а в этот момент пальцы рыхлителя 4 подхватывают грунт с картошкой, поднимают его вверх и набрасывают на решетку 11, которая находится в колебательном движении под действием экцентриков 5. Грунт просеивается через решетку, а картошка совместно с ботвой и травой продвигается вниз. Достигнув своей ячейки по размеру, картошка падает в лоток 13, дополнительно встряхивается, отделяется от грунта и скатывается рядами на обработанную почву или в подставленную емкость под каждый лоток. Трава и корни по решетке сползают вниз на обработанную землю. Для вывода лемеха из грунта необходимо выжать рычаг 22 и нажать руль 21 вниз. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
