Огнестрельное оружие

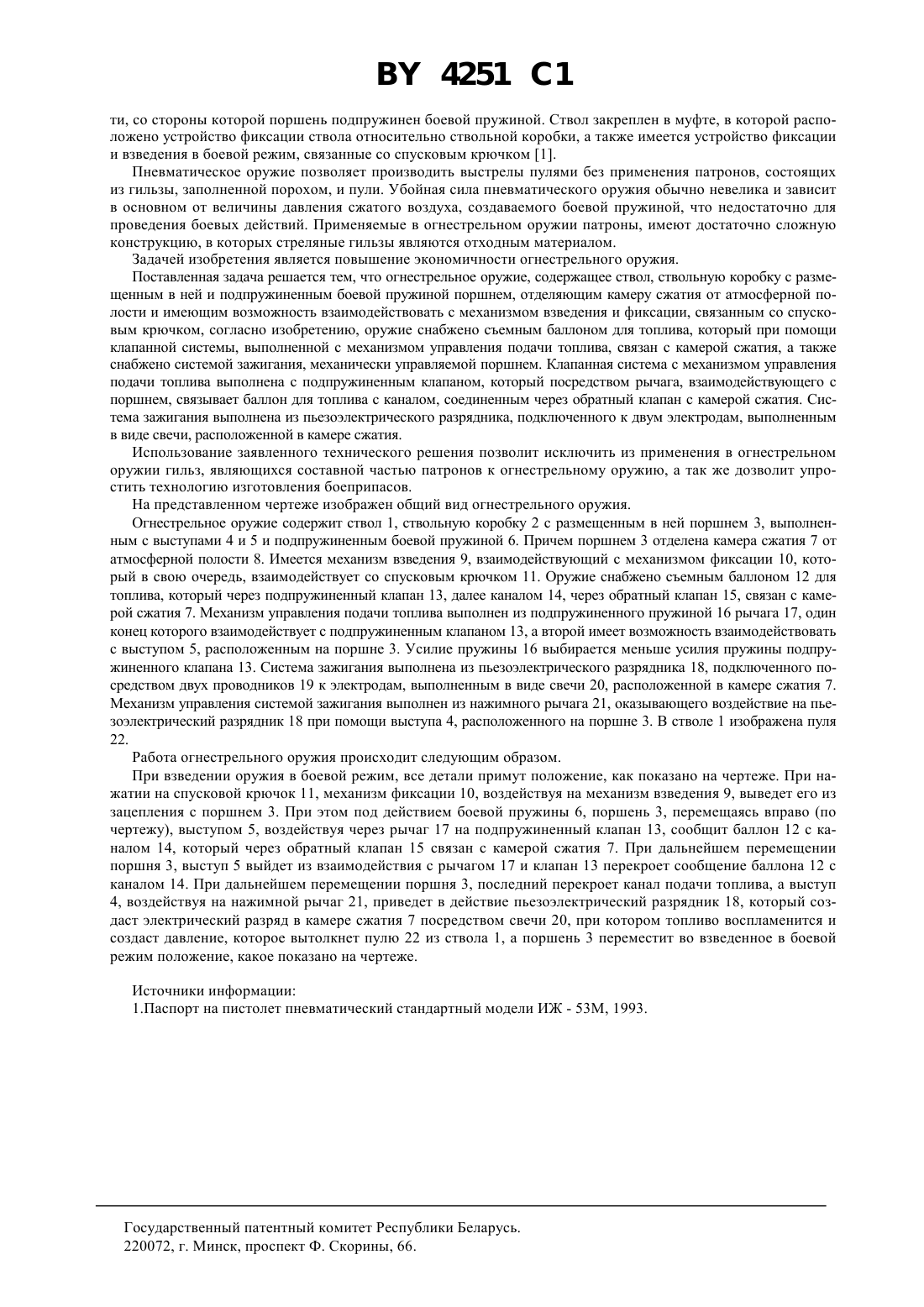

41 11/00, 41 19/58 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Тамков Николай онтьевич(57) 1. Огнестрельное оружие, содержащее ствол, ствольную коробку с размещенным в ней и подпружиненным боевой пружиной поршнем, отделяющим камеру сжатия от атмосферной полости и имеющим возможность взаимодействовать с механизмом взведения и фиксации, связанным со спусковым крючком,отличающееся тем, что оружие снабжено съемным баллоном для топлива, который при помощи клапанной системы, выполненной с механизмом управления подачи топлива, связан с камерой сжатия, а также снабжено системой зажигания, механически управляемой поршнем. 2. Оружие по п. 1, отличающееся тем, что клапанная система с механизмом управления подачи топлива выполнена с подпружиненным клапаном, который посредством рычага, взаимодействующего с поршнем,связывает баллон для топлива с каналом, соединенным через обратный клапан с камерой сжатия. 3. Оружие по п. 1, отличающееся тем, что система зажигания выполнена из пьезоэлектрического разрядника, подключенного к двум электродам, выполненным в виде свечи, расположенной в камере сжатия.(56) Паспорт на пистолет пневматический стандартный модели ИЖ-53 М, 1993.230679, 1969.5404863 , 1995.5469650 , 1995.4142169 1, 1993. Изобретение относится к области вооружения и касается устройств огнестрельного оружия. Известно стрелковое оружие пневматического действия, содержащее ствол, ствольную коробку, выполненную в виде цилиндра с помещенным в нем поршнем, отделяющим камеру сжатия от атмосферной полос 4251 1 ти, со стороны которой поршень подпружинен боевой пружиной. Ствол закреплен в муфте, в которой расположено устройство фиксации ствола относительно ствольной коробки, а также имеется устройство фиксации и взведения в боевой режим, связанные со спусковым крючком 1. Пневматическое оружие позволяет производить выстрелы пулями без применения патронов, состоящих из гильзы, заполненной порохом, и пули. Убойная сила пневматического оружия обычно невелика и зависит в основном от величины давления сжатого воздуха, создаваемого боевой пружиной, что недостаточно для проведения боевых действий. Применяемые в огнестрельном оружии патроны, имеют достаточно сложную конструкцию, в которых стреляные гильзы являются отходным материалом. Задачей изобретения является повышение экономичности огнестрельного оружия. Поставленная задача решается тем, что огнестрельное оружие, содержащее ствол, ствольную коробку с размещенным в ней и подпружиненным боевой пружиной поршнем, отделяющим камеру сжатия от атмосферной полости и имеющим возможность взаимодействовать с механизмом взведения и фиксации, связанным со спусковым крючком, согласно изобретению, оружие снабжено съемным баллоном для топлива, который при помощи клапанной системы, выполненной с механизмом управления подачи топлива, связан с камерой сжатия, а также снабжено системой зажигания, механически управляемой поршнем. Клапанная система с механизмом управления подачи топлива выполнена с подпружиненным клапаном, который посредством рычага, взаимодействующего с поршнем, связывает баллон для топлива с каналом, соединенным через обратный клапан с камерой сжатия. Система зажигания выполнена из пьезоэлектрического разрядника, подключенного к двум электродам, выполненным в виде свечи, расположенной в камере сжатия. Использование заявленного технического решения позволит исключить из применения в огнестрельном оружии гильз, являющихся составной частью патронов к огнестрельному оружию, а так же дозволит упростить технологию изготовления боеприпасов. На представленном чертеже изображен общий вид огнестрельного оружия. Огнестрельное оружие содержит ствол 1, ствольную коробку 2 с размещенным в ней поршнем 3, выполненным с выступами 4 и 5 и подпружиненным боевой пружиной 6. Причем поршнем 3 отделена камера сжатия 7 от атмосферной полости 8. Имеется механизм взведения 9, взаимодействующий с механизмом фиксации 10, который в свою очередь, взаимодействует со спусковым крючком 11. Оружие снабжено съемным баллоном 12 для топлива, который через подпружиненный клапан 13, далее каналом 14, через обратный клапан 15, связан с камерой сжатия 7. Механизм управления подачи топлива выполнен из подпружиненного пружиной 16 рычага 17, один конец которого взаимодействует с подпружиненным клапаном 13, а второй имеет возможность взаимодействовать с выступом 5, расположенным на поршне 3. Усилие пружины 16 выбирается меньше усилия пружины подпружиненного клапана 13. Система зажигания выполнена из пьезоэлектрического разрядника 18, подключенного посредством двух проводников 19 к электродам, выполненным в виде свечи 20, расположенной в камере сжатия 7. Механизм управления системой зажигания выполнен из нажимного рычага 21, оказывающего воздействие на пьезоэлектрический разрядник 18 при помощи выступа 4, расположенного на поршне 3. В стволе 1 изображена пуля 22. Работа огнестрельного оружия происходит следующим образом. При взведении оружия в боевой режим, все детали примут положение, как показано на чертеже. При нажатии на спусковой крючок 11, механизм фиксации 10, воздействуя на механизм взведения 9, выведет его из зацепления с поршнем 3. При этом под действием боевой пружины 6, поршень 3, перемещаясь вправо (по чертежу), выступом 5, воздействуя через рычаг 17 на подпружиненный клапан 13, сообщит баллон 12 с каналом 14, который через обратный клапан 15 связан с камерой сжатия 7. При дальнейшем перемещении поршня 3, выступ 5 выйдет из взаимодействия с рычагом 17 и клапан 13 перекроет сообщение баллона 12 с каналом 14. При дальнейшем перемещении поршня 3, последний перекроет канал подачи топлива, а выступ 4, воздействуя на нажимной рычаг 21, приведет в действие пьезоэлектрический разрядник 18, который создаст электрический разряд в камере сжатия 7 посредством свечи 20, при котором топливо воспламенится и создаст давление, которое вытолкнет пулю 22 из ствола 1, а поршень 3 переместит во взведенное в боевой режим положение, какое показано на чертеже. Источники информации 1.Паспорт на пистолет пневматический стандартный модели ИЖ - 53 М, 1993. Государственный патентный комитет Республики Беларусь. 2 220072, г. Минск, проспект Ф. Скорины, 66.
