Укрытие для растений

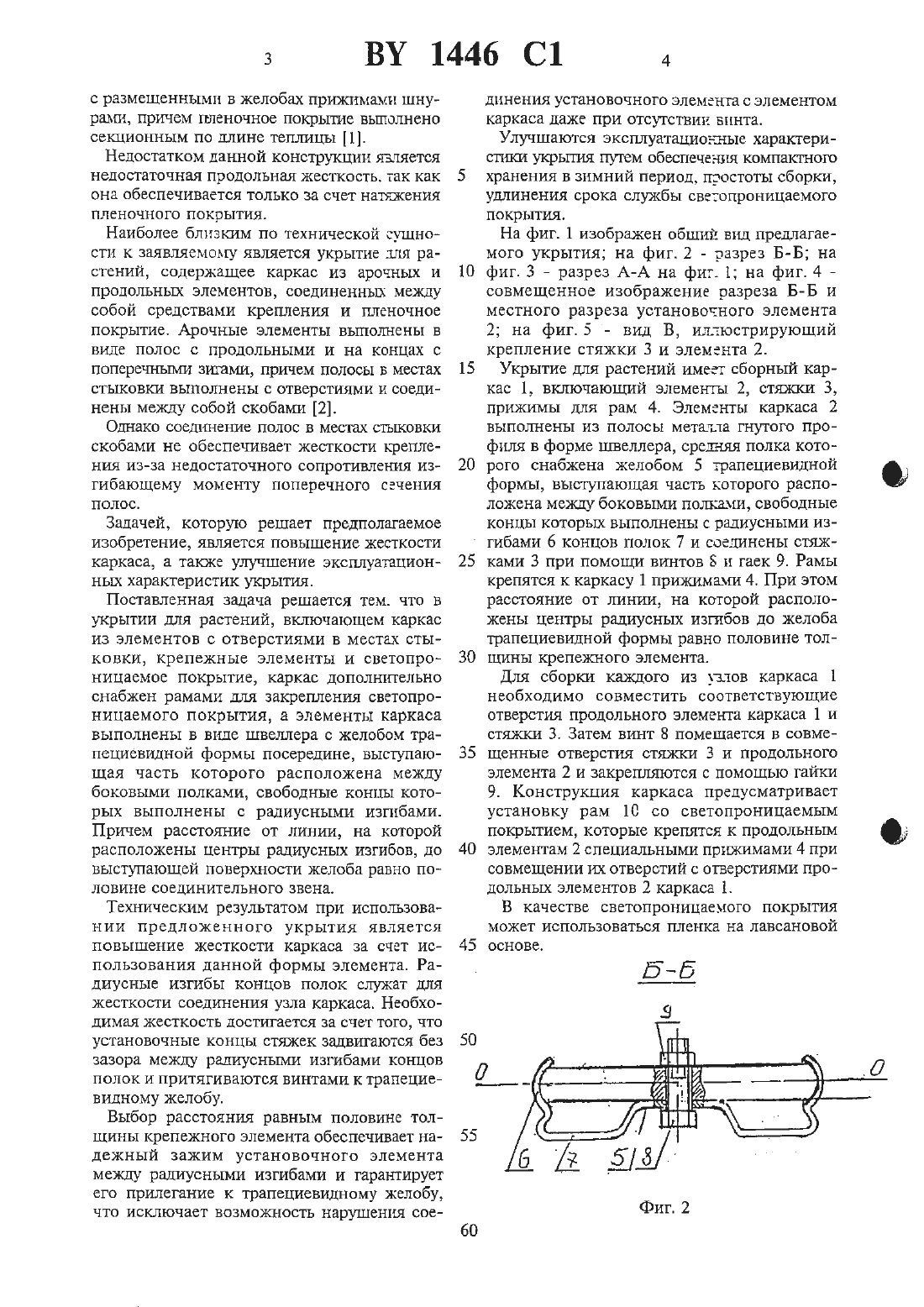

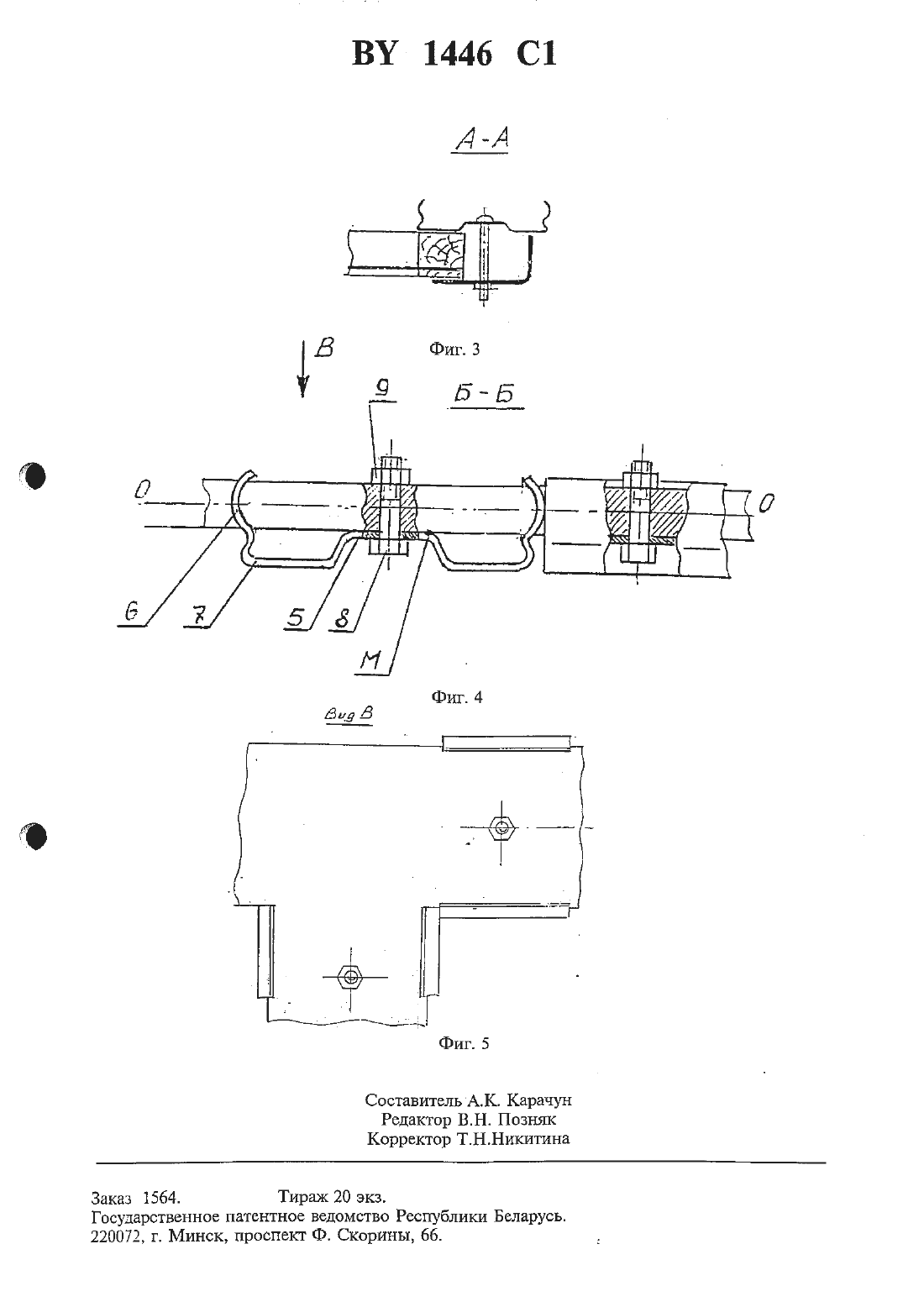

(12) ГОСУДАРСТВЕННОЕ патвнтнов ввдомсгво РЕСПУБЛИКИ БЕЛАРУСЬ1. Укрытие для растений, содержащее каркас в виде элементов с отверстиями в местах стыковки, связанных между собой соединительными звеньями и светопроницаемое покрытие, отличающееся тем, что элементы каркаса выполнены в виде швеллера, средняя полка которого снабжена желобом трапециевидной формы, выступающая часть Которого расположена между боковыми полками,свободные концы которых выполнены с раДиусными изгибами, причем расстояние от линии, на которой расположены Центры радиусных изгибов, до выступающей поверхности желоба равно половине толщины соединительного звена.2. Укрытие по п. 1, отличающееся тем, что оно снабжено рамами для закрепления светопроницаемого покрытия.(71) Заявитель Спортивно-коммерческое общество с ограниченной ответственностью Спортланд (ВТ)Степановна, Спириденко Виктор Ар сентьевич (ВУ)ЗДЗНИЯМ И СООРУССНИЯМ СО светопроницаеМЫМИ ПОКРЫТИЯЬШ.Известна пленочная теплица, включающая каркас, выполненный в виде основания и закрепленных на нем дугообразных ферм с продольными желобами и пленочное покрытиес размещенными в желобах прижимами шнурами, причем ггленочное покрытие вьптолнено секционным по длине теплицы 1.Недостатком данной конструкции является недостаточная продольная жесткость. так как она обеспечивается только за счет натяжения пленочного покрытия.Наиболее близким по технической сущности к заявляемому является укрытие для растений, содержащее каркас из арочных и продольных элементов, соединенных между собой средствами крепления и пленочное покрытие. Арочные элементы вьшодтненьт в виде полос с продольными и на концах с поперечными зидгамтит, причем полосы в местах стыковки выполнены с отверстиями и соединены между собой скобами 2.Однако соединение полос в местах стыковки скобами не обеспечивает жесткости крепления из-за недостаточного сопротивления изгибающему моменту поперечного сечения ПОЛОС.Задачей, которую решает предполагаемое изобретение, является повышение жесткости каркаса, а также улучшение эксплуатационных характеристик укрытия.Поставленная задача решается тем. что в укрытии для растений, включающем каркас из элементов с отверстиями в местах стыковки, крепежные элементы и светопроницаемое покрытие, каркас дополнительно снабжен рамами для закрепления светопроницаемого покрытия, а элементы каркаса выполнены в виде швеллера с желобом трапециевидной формы посередине, выступающая часть которого расположена между боковыми полками, свободные концы которых выполнены с радиусньтми изгибами. Причем расстояние от линии, на которой расположены центры радиусных изгибов, до выступающей поверхности желоба равно половине соединительного звена.Техническим результатом при исполъзовании предложенного укрытия является повышение жесткости каркаса за счет использования данной формы элемента. Радиусные изгибы концов полок служат для жесткости соединения узла каркаса. Необходимая жесткость достигается за счет того, что установочные концы стяжек задвигаются без зазора между радиусньпии изгибами концов полок и притягиваются винтами к трапециевидному желобу.Выбор расстояния равным половине толШины крепежного элемента обеспечивает надежный зажим установочного элементамежду радиусньшш изгибами и гарантирует его прилегание к трапециевидному желобу,что исключает возможность нарушения сое 10динения установочного элемента с элементом каркаса даже при отсутствии винта.Улучшаются эксппуатационт-тьте характеристики укрытия путем обеспечения компактного хранения в зимний период, простоты сборки,удлинения срока службы свегопроницаемого покрытия.На фиг. 1 изображен общий вид предлагаемого укрытия на фиг. 2 - разрез Б-Б на фиг. 3 - разрез А-А на фиг. 1 на фиг. 4 совмещенное изображение разреза Б-Б и местного разреза установочного элемента 2 на фиг. 5 - вид В, игшюстрирующий крепление стяжки 3 и элемента 2.Укрытие для растений имеет сборный каркас 1, включающий элементы 2, стяжки 3,Прижимы для рам 4. Элементы каркаса 2 выполнены из полосы Металла гнутого профиля в форме швеллера, средняя полка которого снабжена желобом 5 трапециевидной формы, выступающая часть которого расположена между боковыми подачи, свободные концы которых выполнены с радиусными изгибами 6 концов полок 7 и соединены стяжками 3 при помощи винтов 8 и гаек 9. Рамы крепятся к каркасу 1 Приисимами 4. При этом расстояние от линии, на которой расположены центры радиусных изгибов до желоба трапециевидной формы равно половине толШины крепежного элемента.Для сборки каждого из улов каркаса 1 необходимо совместить соответствующие отверстия продольного элемента каркаса 1 и стяжки 3, Затем винт 8 помещается в совмещенные отверстия стяжки З и продольного элемента 2 и закрепляются с помощью гайки 9. Конструкция каркаса предусматривает установку рам 10 со светопроницаемым покрытием, которые крепятся к продольным элементам 2 специальными принсимами 4 при совмещении их отверстий с отверстиями продольных элементов 2 каркаса 1.В качестве светопроницаемого покрытия может использоваться пленка на лавсановойЗаказ 1564. Тираж 20 экз. Государственное патентное ведомство Республики Беларусь. 220072, г. Минск, проспект Ф. СКорИНЫ, 66.
