Устройство многопозиционной лазерной обработки

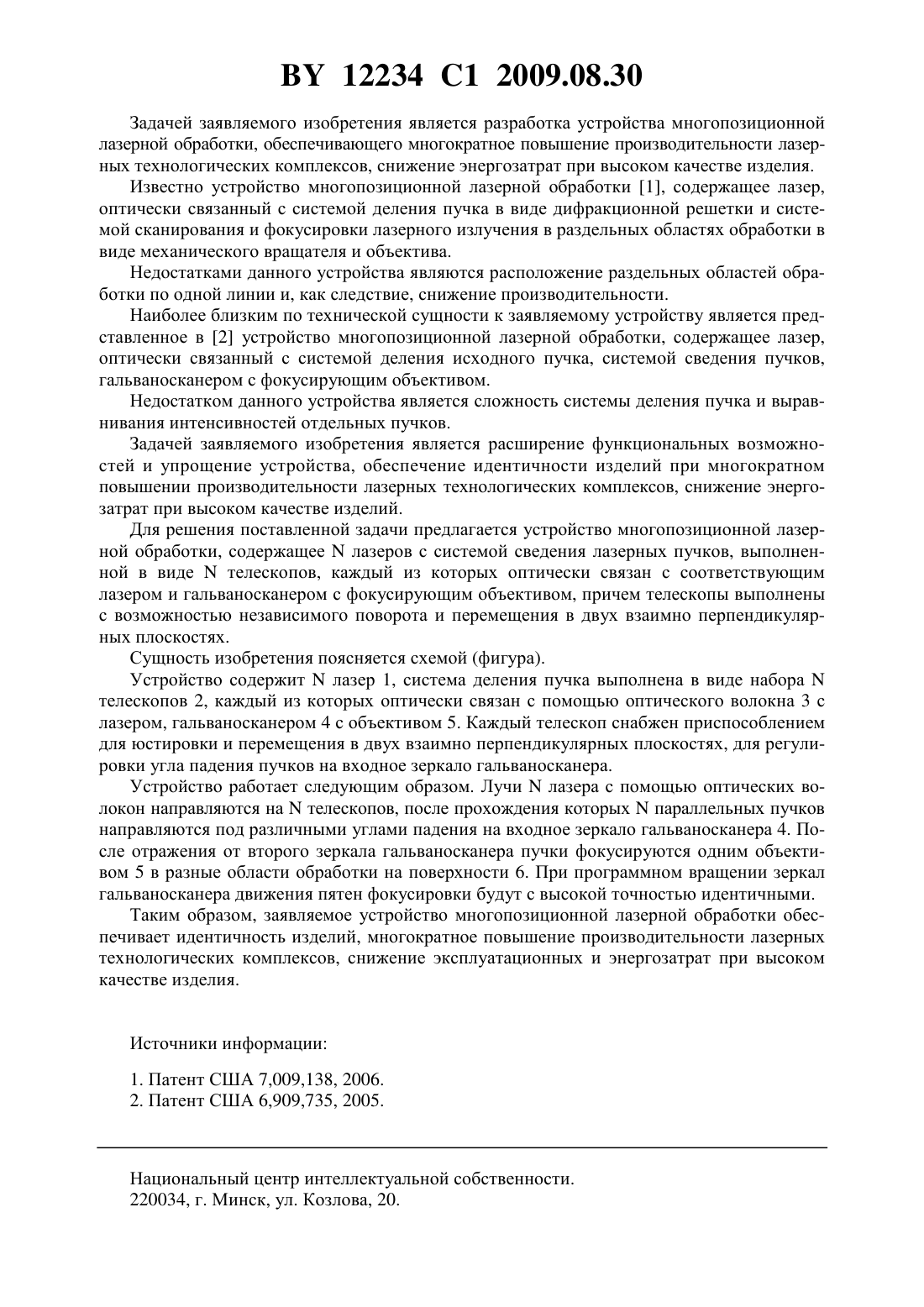

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО МНОГОПОЗИЦИОННОЙ ЛАЗЕРНОЙ ОБРАБОТКИ(71) Заявитель Государственное научное учреждение Институт физики имени Б.И.Степанова Национальной академии наук Беларуси(72) Авторы Чивель Юрий Александрович Затягин Дмитрий Александрович(73) Патентообладатель Государственное научное учреждение Институт физики имени Б.И.Степанова Национальной академии наук Беларуси(57) Устройство многопозиционной лазерной обработки, содержащеелазеров с системой сведения лазерных пучков, выполненной в видетелескопов, каждый из которых оптически связан с соответствующим лазером и гальваносканером с фокусирующим объективом,причем телескопы выполнены с возможностью независимого поворота и перемещения в двух взаимно перпендикулярных плоскостях. Изобретение относится к области лазерной обработки материалов и может быть использовано при изготовлении большого количества изделий на одном лазерном комплексе, в том числе при лазерной резке, сварке, наплавке и селективном спекании. 12234 1 2009.08.30 Задачей заявляемого изобретения является разработка устройства многопозиционной лазерной обработки, обеспечивающего многократное повышение производительности лазерных технологических комплексов, снижение энергозатрат при высоком качестве изделия. Известно устройство многопозиционной лазерной обработки 1, содержащее лазер,оптически связанный с системой деления пучка в виде дифракционной решетки и системой сканирования и фокусировки лазерного излучения в раздельных областях обработки в виде механического вращателя и объектива. Недостатками данного устройства являются расположение раздельных областей обработки по одной линии и, как следствие, снижение производительности. Наиболее близким по технической сущности к заявляемому устройству является представленное в 2 устройство многопозиционной лазерной обработки, содержащее лазер,оптически связанный с системой деления исходного пучка, системой сведения пучков,гальваносканером с фокусирующим объективом. Недостатком данного устройства является сложность системы деления пучка и выравнивания интенсивностей отдельных пучков. Задачей заявляемого изобретения является расширение функциональных возможностей и упрощение устройства, обеспечение идентичности изделий при многократном повышении производительности лазерных технологических комплексов, снижение энергозатрат при высоком качестве изделий. Для решения поставленной задачи предлагается устройство многопозиционной лазерной обработки, содержащеелазеров с системой сведения лазерных пучков, выполненной в видетелескопов, каждый из которых оптически связан с соответствующим лазером и гальваносканером с фокусирующим объективом, причем телескопы выполнены с возможностью независимого поворота и перемещения в двух взаимно перпендикулярных плоскостях. Сущность изобретения поясняется схемой (фигура). Устройство содержитлазер 1, система деления пучка выполнена в виде наборателескопов 2, каждый из которых оптически связан с помощью оптического волокна 3 с лазером, гальваносканером 4 с объективом 5. Каждый телескоп снабжен приспособлением для юстировки и перемещения в двух взаимно перпендикулярных плоскостях, для регулировки угла падения пучков на входное зеркало гальваносканера. Устройство работает следующим образом. Лучилазера с помощью оптических волокон направляются нателескопов, после прохождения которыхпараллельных пучков направляются под различными углами падения на входное зеркало гальваносканера 4. После отражения от второго зеркала гальваносканера пучки фокусируются одним объективом 5 в разные области обработки на поверхности 6. При программном вращении зеркал гальваносканера движения пятен фокусировки будут с высокой точностью идентичными. Таким образом, заявляемое устройство многопозиционной лазерной обработки обеспечивает идентичность изделий, многократное повышение производительности лазерных технологических комплексов, снижение эксплуатационных и энергозатрат при высоком качестве изделия. Источники информации 1. Патент США 7,009,138, 2006. 2. Патент США 6,909,735, 2005. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
