Кабельный канал для прокладки изолированных электрических линий

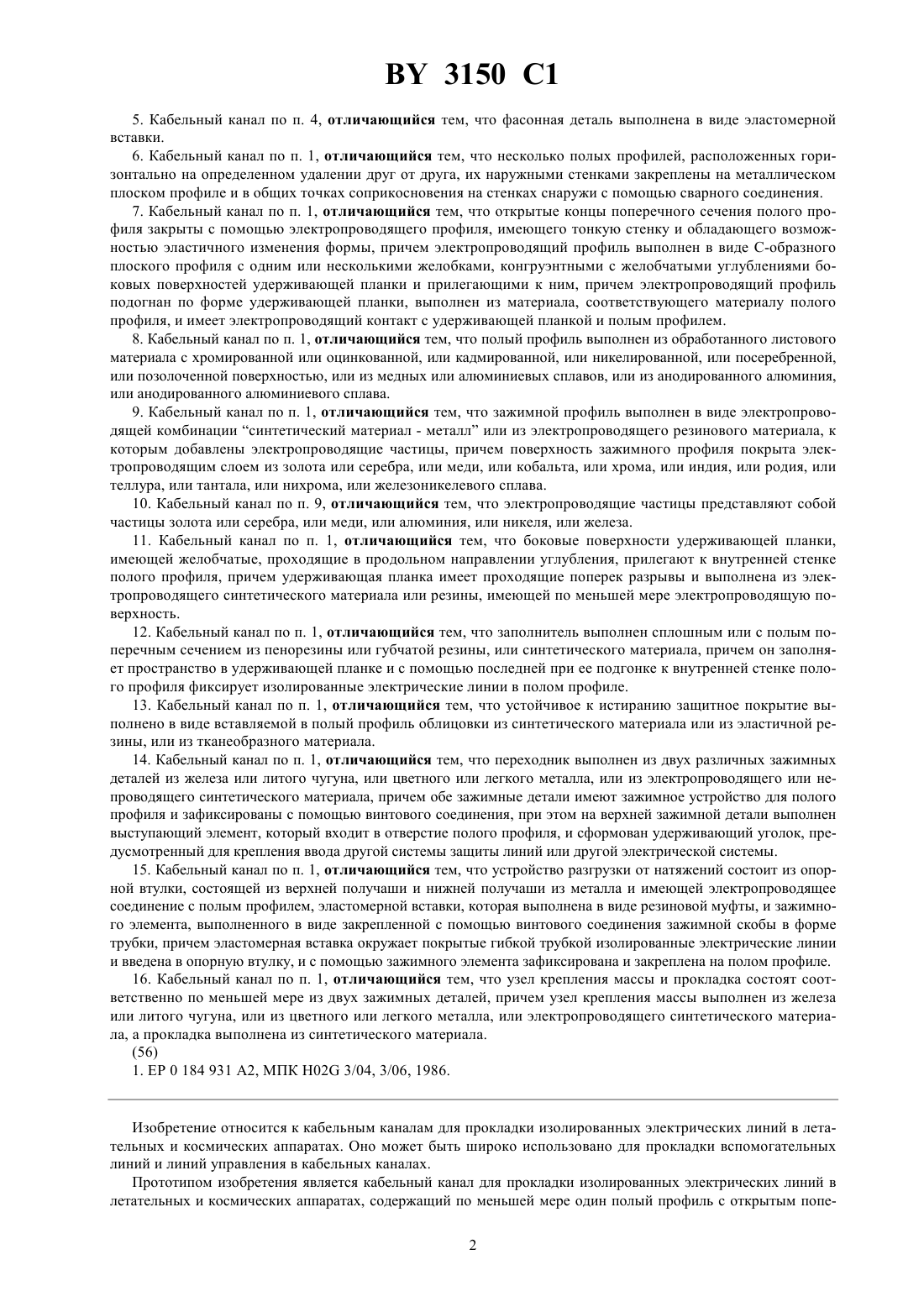

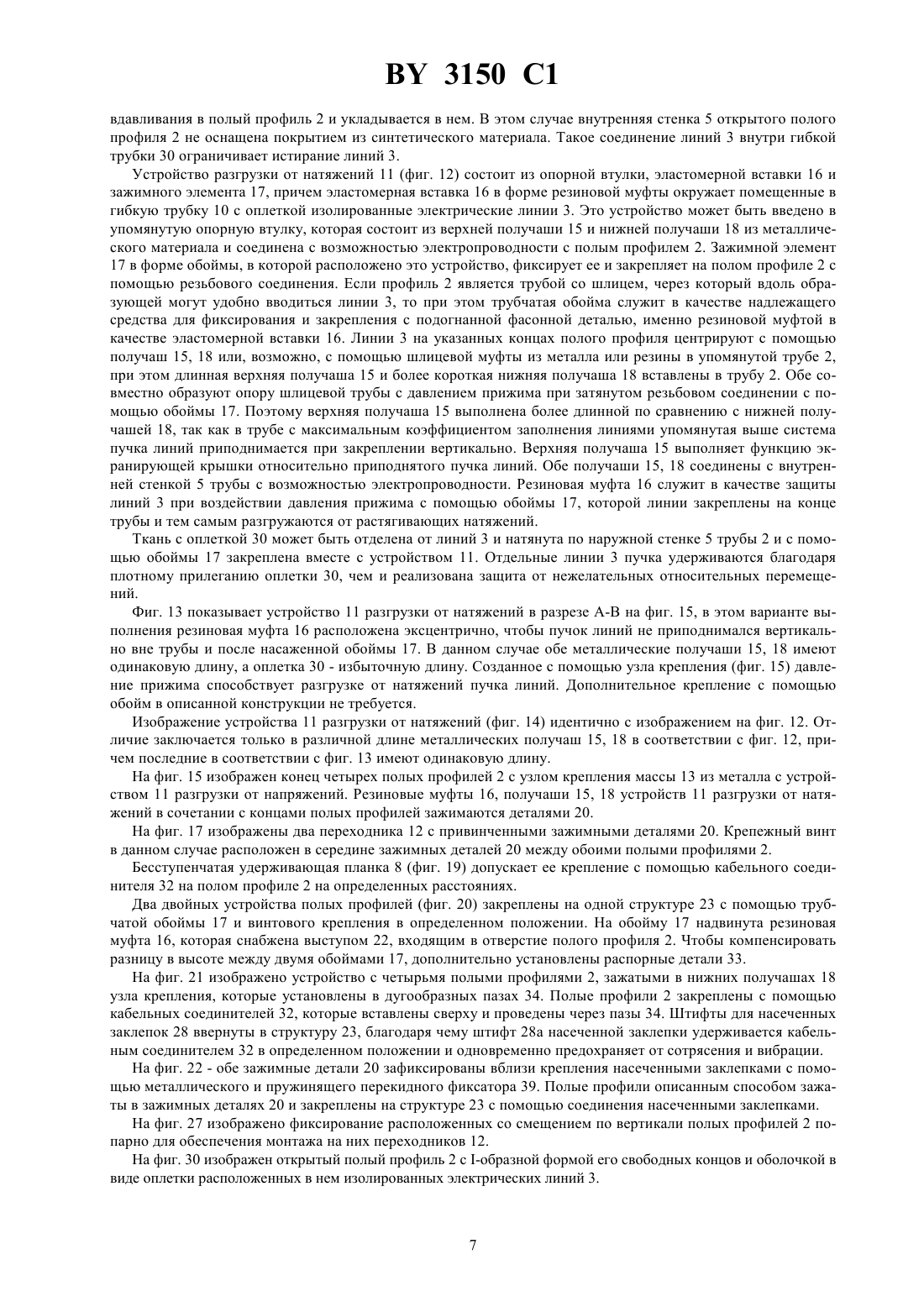

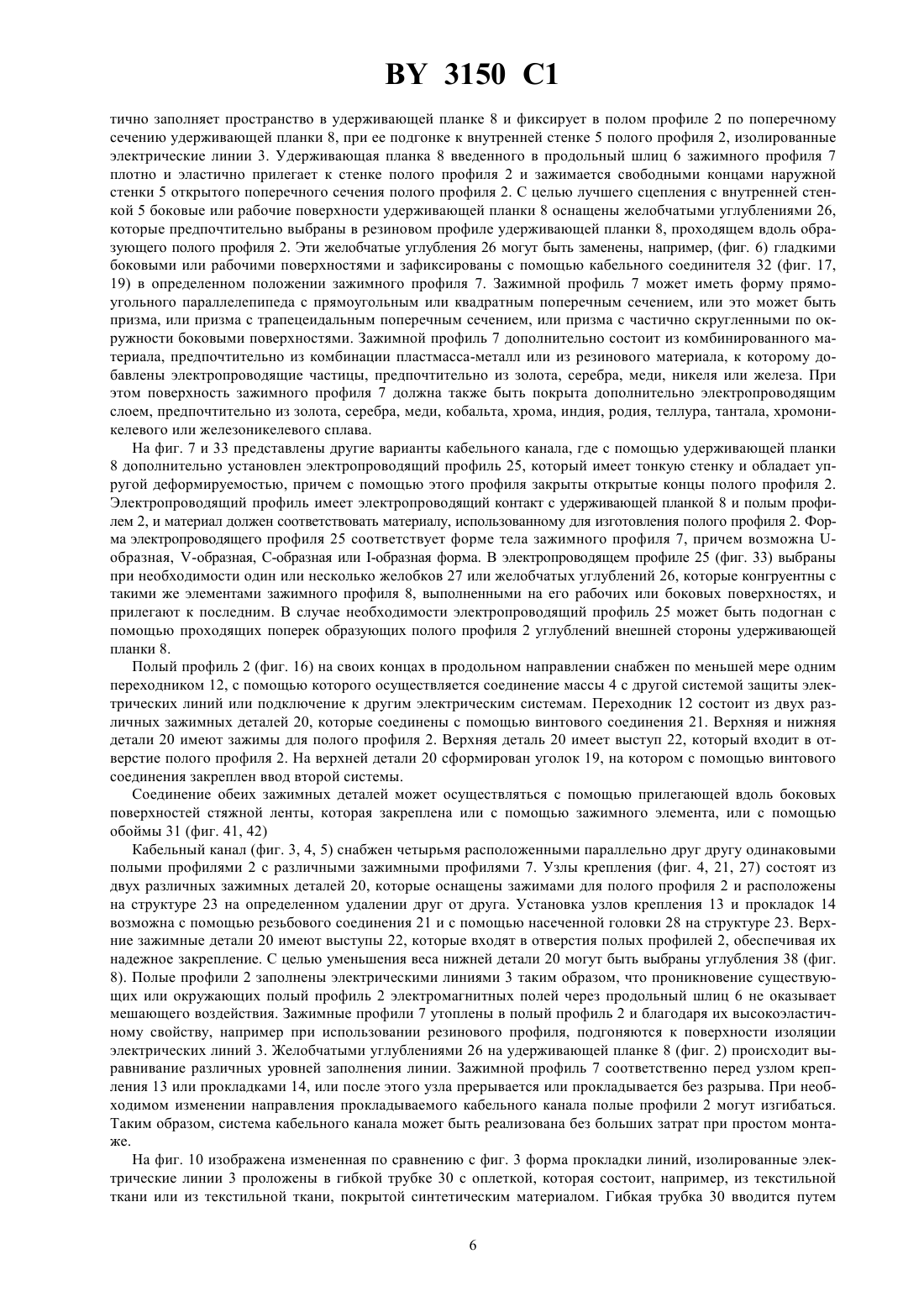

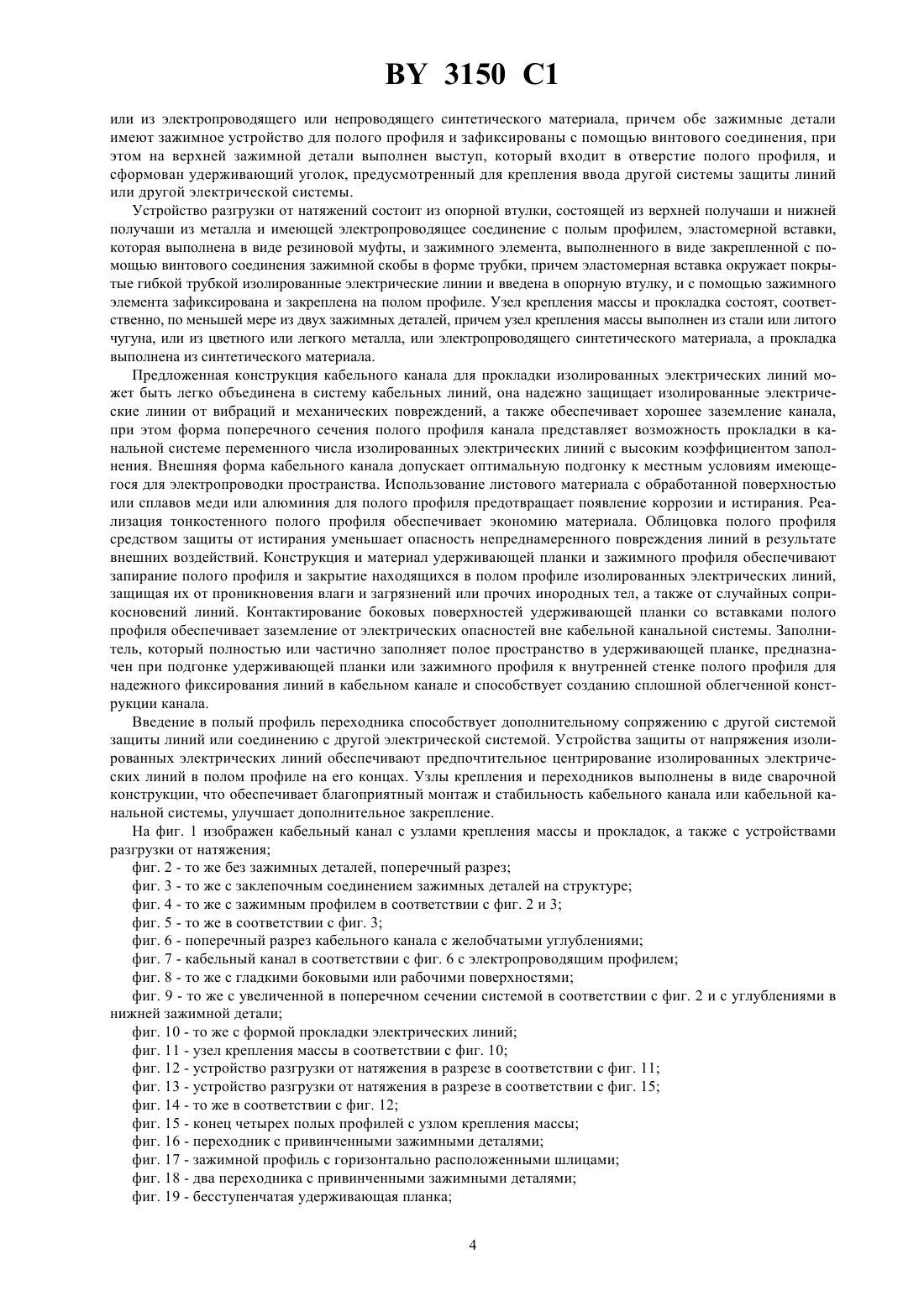

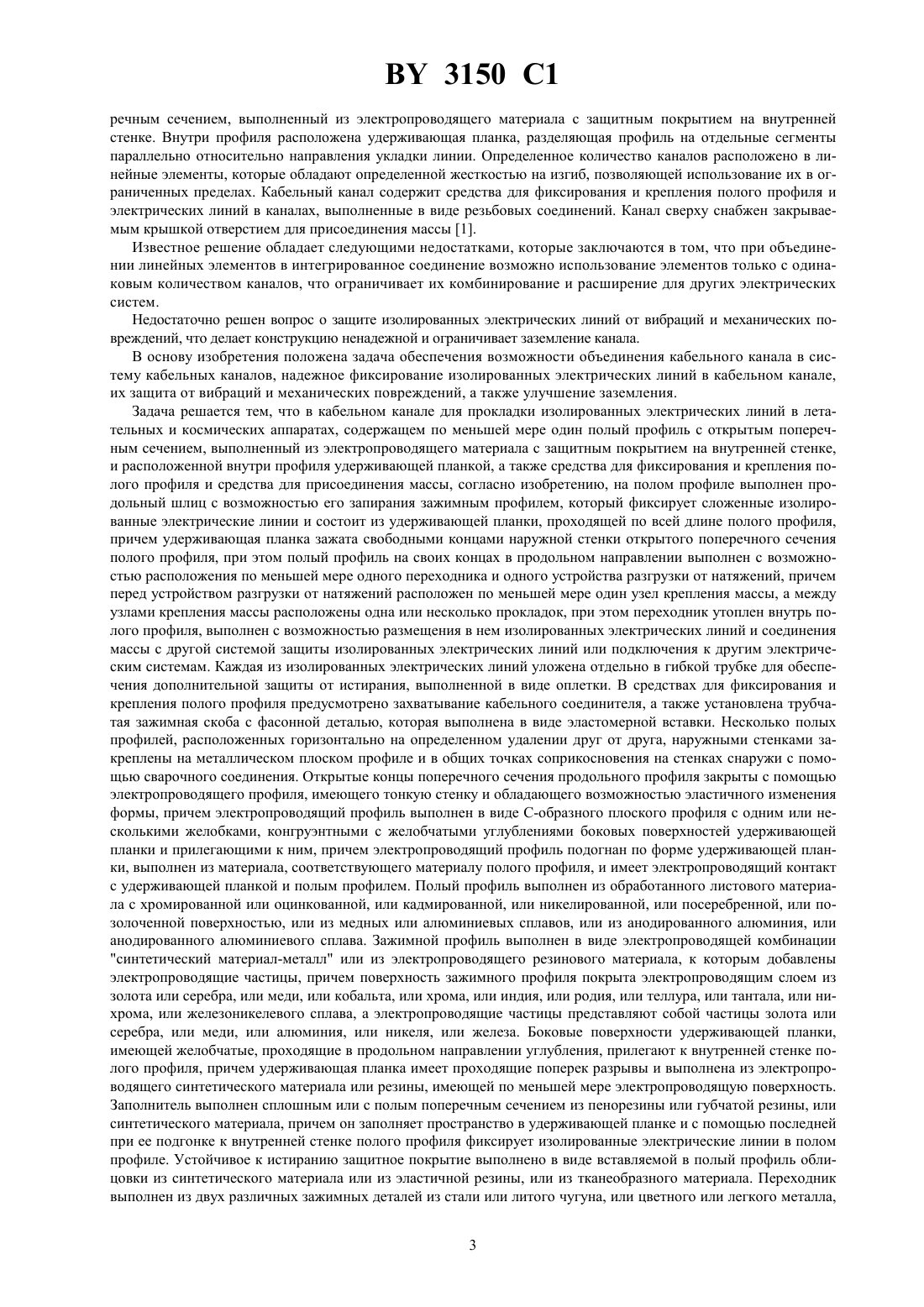

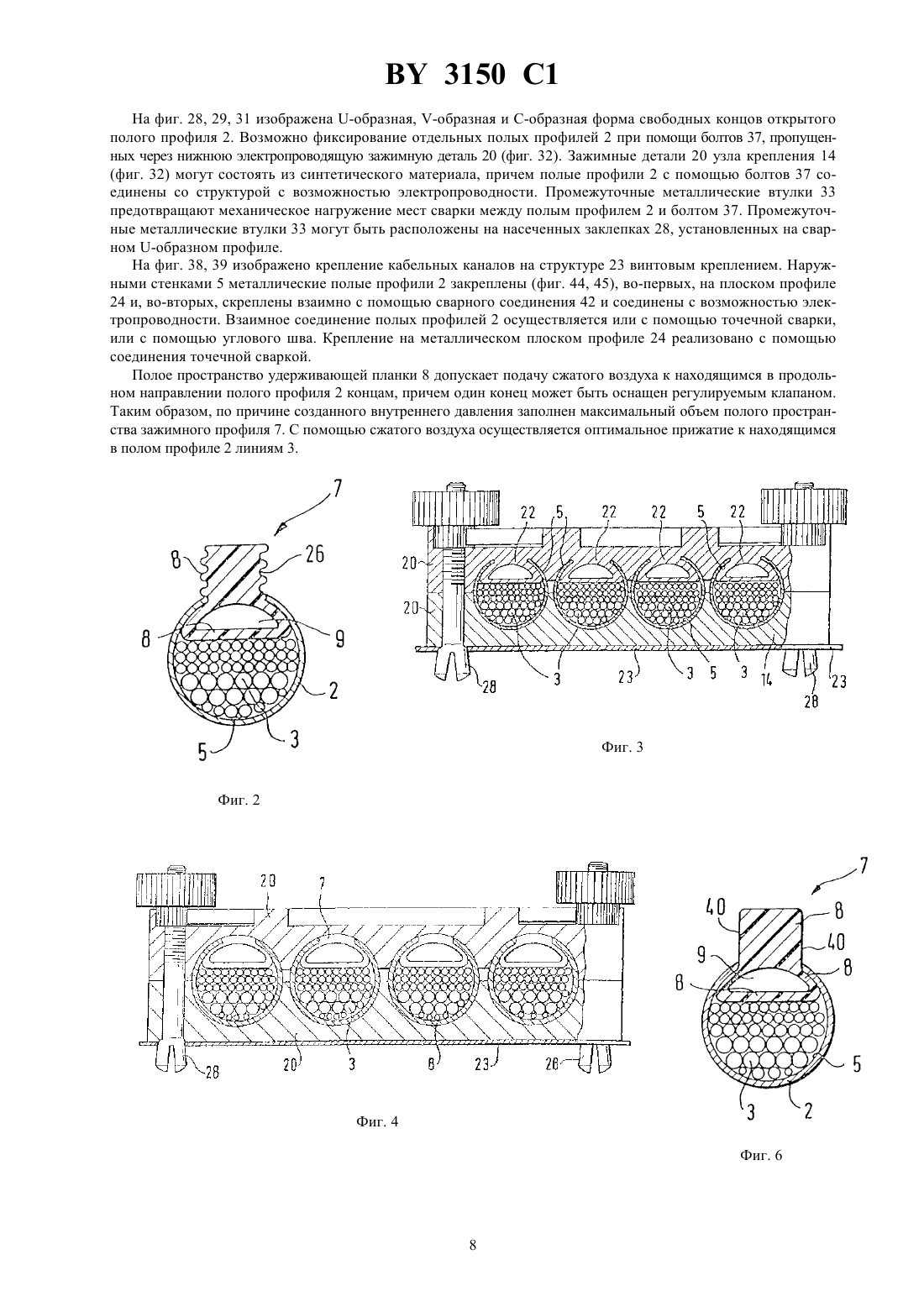

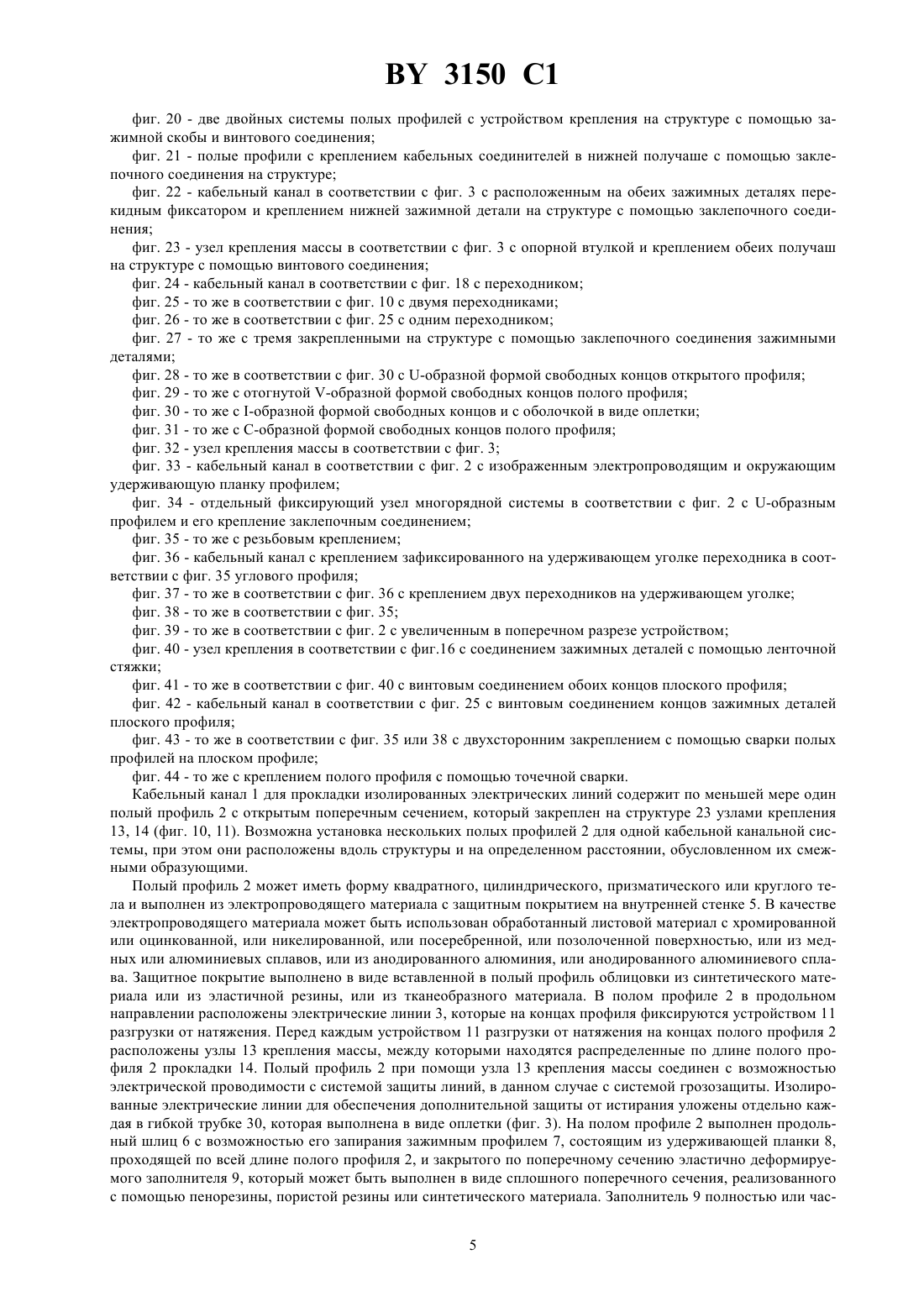

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ КАБЕЛЬНЫЙ КАНАЛ ДЛЯ ПРОКЛАДКИ ИЗОЛИРОВАННЫХ ЭЛЕКТРИЧЕСКИХ ЛИНИЙ(71) Заявитель ДОЙЧЕ ЭЙРОСПЕЙС ЭЙРБУС ГмбХ(73) Патентообладатель ДОЙЧЕ ЭЙРОСПЕЙС ЭЙРБУС ГмбХ(57) 1. Кабельный канал для прокладки изолированных электрических линий в летательных и космических аппаратах, содержащий по меньшей мере один полый профиль с открытым поперечным сечением, выполненный из электропроводящего материала с защитным покрытием на внутренней стенке, и расположенной внутри профиля удерживающей планкой, а также средства для фиксирования и крепления полого профиля и средства для присоединения массы, отличающийся тем, что на полом профиле выполнен продольный шлиц с возможностью его запирания зажимным профилем, который фиксирует сложенные изолированные электрические линии и состоит из удерживающей планки, проходящей по всей длине полого профиля, и закрытого по поперечному сечению эластично деформируемого заполнителя, причем удерживающая планка зажата свободными концами наружной стенки открытого поперечного сечения полого профиля, при этом полый профиль на своих концах в продольном направлении выполнен с возможностью расположения по меньшей мере одного переходника и одного устройства разгрузки от натяжений, причем перед устройством разгрузки от натяжений расположен по меньшей мере один узел крепления массы, а между узлами крепления массы расположены одна или несколько прокладок, при этом переходник вдается внутрь полого профиля, выполнен с возможностью размещения в нем изолированных электрических линий и предназначен для захватывания изолированных электрических линий и для соединения массы с другой системой защиты изолированных электрических линий или подключения к другим электрическим системам. 2. Кабельный канал по п. 1, отличающийся тем, что изолированные электрические линии уложены отдельно в гибкой трубке для обеспечения дополнительной защиты от истирания. 3. Кабельный канал по п. 2, отличающийся тем, что гибкая трубка выполнена в виде оплетки. Фиг. 1 4. Кабельный канал по п. 1, отличающийся тем, что в средствах для фиксирования и крепления полого профиля предусмотрено захватывание кабельного соединителя, а также установлена трубчатая зажимная скоба с фасонной деталью. 3150 1 5. Кабельный канал по п. 4, отличающийся тем, что фасонная деталь выполнена в виде эластомерной вставки. 6. Кабельный канал по п. 1, отличающийся тем, что несколько полых профилей, расположенных горизонтально на определенном удалении друг от друга, их наружными стенками закреплены на металлическом плоском профиле и в общих точках соприкосновения на стенках снаружи с помощью сварного соединения. 7. Кабельный канал по п. 1, отличающийся тем, что открытые концы поперечного сечения полого профиля закрыты с помощью электропроводящего профиля, имеющего тонкую стенку и обладающего возможностью эластичного изменения формы, причем электропроводящий профиль выполнен в виде С-образного плоского профиля с одним или несколькими желобками, конгруэнтными с желобчатыми углублениями боковых поверхностей удерживающей планки и прилегающими к ним, причем электропроводящий профиль подогнан по форме удерживающей планки, выполнен из материала, соответствующего материалу полого профиля, и имеет электропроводящий контакт с удерживающей планкой и полым профилем. 8. Кабельный канал по п. 1, отличающийся тем, что полый профиль выполнен из обработанного листового материала с хромированной или оцинкованной, или кадмированной, или никелированной, или посеребренной,или позолоченной поверхностью, или из медных или алюминиевых сплавов, или из анодированного алюминия,или анодированного алюминиевого сплава. 9. Кабельный канал по п. 1, отличающийся тем, что зажимной профиль выполнен в виде электропроводящей комбинации синтетический материал - металл или из электропроводящего резинового материала, к которым добавлены электропроводящие частицы, причем поверхность зажимного профиля покрыта электропроводящим слоем из золота или серебра, или меди, или кобальта, или хрома, или индия, или родия, или теллура, или тантала, или нихрома, или железоникелевого сплава. 10. Кабельный канал по п. 9, отличающийся тем, что электропроводящие частицы представляют собой частицы золота или серебра, или меди, или алюминия, или никеля, или железа. 11. Кабельный канал по п. 1, отличающийся тем, что боковые поверхности удерживающей планки,имеющей желобчатые, проходящие в продольном направлении углубления, прилегают к внутренней стенке полого профиля, причем удерживающая планка имеет проходящие поперек разрывы и выполнена из электропроводящего синтетического материала или резины, имеющей по меньшей мере электропроводящую поверхность. 12. Кабельный канал по п. 1, отличающийся тем, что заполнитель выполнен сплошным или с полым поперечным сечением из пенорезины или губчатой резины, или синтетического материала, причем он заполняет пространство в удерживающей планке и с помощью последней при ее подгонке к внутренней стенке полого профиля фиксирует изолированные электрические линии в полом профиле. 13. Кабельный канал по п. 1, отличающийся тем, что устойчивое к истиранию защитное покрытие выполнено в виде вставляемой в полый профиль облицовки из синтетического материала или из эластичной резины, или из тканеобразного материала. 14. Кабельный канал по п. 1, отличающийся тем, что переходник выполнен из двух различных зажимных деталей из железа или литого чугуна, или цветного или легкого металла, или из электропроводящего или непроводящего синтетического материала, причем обе зажимные детали имеют зажимное устройство для полого профиля и зафиксированы с помощью винтового соединения, при этом на верхней зажимной детали выполнен выступающий элемент, который входит в отверстие полого профиля, и сформован удерживающий уголок, предусмотренный для крепления ввода другой системы защиты линий или другой электрической системы. 15. Кабельный канал по п. 1, отличающийся тем, что устройство разгрузки от натяжений состоит из опорной втулки, состоящей из верхней получаши и нижней получаши из металла и имеющей электропроводящее соединение с полым профилем, эластомерной вставки, которая выполнена в виде резиновой муфты, и зажимного элемента, выполненного в виде закрепленной с помощью винтового соединения зажимной скобы в форме трубки, причем эластомерная вставка окружает покрытые гибкой трубкой изолированные электрические линии и введена в опорную втулку, и с помощью зажимного элемента зафиксирована и закреплена на полом профиле. 16. Кабельный канал по п. 1, отличающийся тем, что узел крепления массы и прокладка состоят соответственно по меньшей мере из двух зажимных деталей, причем узел крепления массы выполнен из железа или литого чугуна, или из цветного или легкого металла, или электропроводящего синтетического материала, а прокладка выполнена из синтетического материала. Изобретение относится к кабельным каналам для прокладки изолированных электрических линий в летательных и космических аппаратах. Оно может быть широко использовано для прокладки вспомогательных линий и линий управления в кабельных каналах. Прототипом изобретения является кабельный канал для прокладки изолированных электрических линий в летательных и космических аппаратах, содержащий по меньшей мере один полый профиль с открытым попе 2 3150 1 речным сечением, выполненный из электропроводящего материала с защитным покрытием на внутренней стенке. Внутри профиля расположена удерживающая планка, разделяющая профиль на отдельные сегменты параллельно относительно направления укладки линии. Определенное количество каналов расположено в линейные элементы, которые обладают определенной жесткостью на изгиб, позволяющей использование их в ограниченных пределах. Кабельный канал содержит средства для фиксирования и крепления полого профиля и электрических линий в каналах, выполненные в виде резьбовых соединений. Канал сверху снабжен закрываемым крышкой отверстием для присоединения массы 1. Известное решение обладает следующими недостатками, которые заключаются в том, что при объединении линейных элементов в интегрированное соединение возможно использование элементов только с одинаковым количеством каналов, что ограничивает их комбинирование и расширение для других электрических систем. Недостаточно решен вопрос о защите изолированных электрических линий от вибраций и механических повреждений, что делает конструкцию ненадежной и ограничивает заземление канала. В основу изобретения положена задача обеспечения возможности объединения кабельного канала в систему кабельных каналов, надежное фиксирование изолированных электрических линий в кабельном канале,их защита от вибраций и механических повреждений, а также улучшение заземления. Задача решается тем, что в кабельном канале для прокладки изолированных электрических линий в летательных и космических аппаратах, содержащем по меньшей мере один полый профиль с открытым поперечным сечением, выполненный из электропроводящего материала с защитным покрытием на внутренней стенке,и расположенной внутри профиля удерживающей планкой, а также средства для фиксирования и крепления полого профиля и средства для присоединения массы, согласно изобретению, на полом профиле выполнен продольный шлиц с возможностью его запирания зажимным профилем, который фиксирует сложенные изолированные электрические линии и состоит из удерживающей планки, проходящей по всей длине полого профиля,причем удерживающая планка зажата свободными концами наружной стенки открытого поперечного сечения полого профиля, при этом полый профиль на своих концах в продольном направлении выполнен с возможностью расположения по меньшей мере одного переходника и одного устройства разгрузки от натяжений, причем перед устройством разгрузки от натяжений расположен по меньшей мере один узел крепления массы, а между узлами крепления массы расположены одна или несколько прокладок, при этом переходник утоплен внутрь полого профиля, выполнен с возможностью размещения в нем изолированных электрических линий и соединения массы с другой системой защиты изолированных электрических линий или подключения к другим электрическим системам. Каждая из изолированных электрических линий уложена отдельно в гибкой трубке для обеспечения дополнительной защиты от истирания, выполненной в виде оплетки. В средствах для фиксирования и крепления полого профиля предусмотрено захватывание кабельного соединителя, а также установлена трубчатая зажимная скоба с фасонной деталью, которая выполнена в виде эластомерной вставки. Несколько полых профилей, расположенных горизонтально на определенном удалении друг от друга, наружными стенками закреплены на металлическом плоском профиле и в общих точках соприкосновения на стенках снаружи с помощью сварочного соединения. Открытые концы поперечного сечения продольного профиля закрыты с помощью электропроводящего профиля, имеющего тонкую стенку и обладающего возможностью эластичного изменения формы, причем электропроводящий профиль выполнен в виде С-образного плоского профиля с одним или несколькими желобками, конгруэнтными с желобчатыми углублениями боковых поверхностей удерживающей планки и прилегающими к ним, причем электропроводящий профиль подогнан по форме удерживающей планки, выполнен из материала, соответствующего материалу полого профиля, и имеет электропроводящий контакт с удерживающей планкой и полым профилем. Полый профиль выполнен из обработанного листового материала с хромированной или оцинкованной, или кадмированной, или никелированной, или посеребренной, или позолоченной поверхностью, или из медных или алюминиевых сплавов, или из анодированного алюминия, или анодированного алюминиевого сплава. Зажимной профиль выполнен в виде электропроводящей комбинации синтетический материал-металл или из электропроводящего резинового материала, к которым добавлены электропроводящие частицы, причем поверхность зажимного профиля покрыта электропроводящим слоем из золота или серебра, или меди, или кобальта, или хрома, или индия, или родия, или теллура, или тантала, или нихрома, или железоникелевого сплава, а электропроводящие частицы представляют собой частицы золота или серебра, или меди, или алюминия, или никеля, или железа. Боковые поверхности удерживающей планки,имеющей желобчатые, проходящие в продольном направлении углубления, прилегают к внутренней стенке полого профиля, причем удерживающая планка имеет проходящие поперек разрывы и выполнена из электропроводящего синтетического материала или резины, имеющей по меньшей мере электропроводящую поверхность. Заполнитель выполнен сплошным или с полым поперечным сечением из пенорезины или губчатой резины, или синтетического материала, причем он заполняет пространство в удерживающей планке и с помощью последней при ее подгонке к внутренней стенке полого профиля фиксирует изолированные электрические линии в полом профиле. Устойчивое к истиранию защитное покрытие выполнено в виде вставляемой в полый профиль облицовки из синтетического материала или из эластичной резины, или из тканеобразного материала. Переходник выполнен из двух различных зажимных деталей из стали или литого чугуна, или цветного или легкого металла,3 3150 1 или из электропроводящего или непроводящего синтетического материала, причем обе зажимные детали имеют зажимное устройство для полого профиля и зафиксированы с помощью винтового соединения, при этом на верхней зажимной детали выполнен выступ, который входит в отверстие полого профиля, и сформован удерживающий уголок, предусмотренный для крепления ввода другой системы защиты линий или другой электрической системы. Устройство разгрузки от натяжений состоит из опорной втулки, состоящей из верхней получаши и нижней получаши из металла и имеющей электропроводящее соединение с полым профилем, эластомерной вставки,которая выполнена в виде резиновой муфты, и зажимного элемента, выполненного в виде закрепленной с помощью винтового соединения зажимной скобы в форме трубки, причем эластомерная вставка окружает покрытые гибкой трубкой изолированные электрические линии и введена в опорную втулку, и с помощью зажимного элемента зафиксирована и закреплена на полом профиле. Узел крепления массы и прокладка состоят, соответственно, по меньшей мере из двух зажимных деталей, причем узел крепления массы выполнен из стали или литого чугуна, или из цветного или легкого металла, или электропроводящего синтетического материала, а прокладка выполнена из синтетического материала. Предложенная конструкция кабельного канала для прокладки изолированных электрических линий может быть легко объединена в систему кабельных линий, она надежно защищает изолированные электрические линии от вибраций и механических повреждений, а также обеспечивает хорошее заземление канала,при этом форма поперечного сечения полого профиля канала представляет возможность прокладки в канальной системе переменного числа изолированных электрических линий с высоким коэффициентом заполнения. Внешняя форма кабельного канала допускает оптимальную подгонку к местным условиям имеющегося для электропроводки пространства. Использование листового материала с обработанной поверхностью или сплавов меди или алюминия для полого профиля предотвращает появление коррозии и истирания. Реализация тонкостенного полого профиля обеспечивает экономию материала. Облицовка полого профиля средством защиты от истирания уменьшает опасность непреднамеренного повреждения линий в результате внешних воздействий. Конструкция и материал удерживающей планки и зажимного профиля обеспечивают запирание полого профиля и закрытие находящихся в полом профиле изолированных электрических линий,защищая их от проникновения влаги и загрязнений или прочих инородных тел, а также от случайных соприкосновений линий. Контактирование боковых поверхностей удерживающей планки со вставками полого профиля обеспечивает заземление от электрических опасностей вне кабельной канальной системы. Заполнитель, который полностью или частично заполняет полое пространство в удерживающей планке, предназначен при подгонке удерживающей планки или зажимного профиля к внутренней стенке полого профиля для надежного фиксирования линий в кабельном канале и способствует созданию сплошной облегченной конструкции канала. Введение в полый профиль переходника способствует дополнительному сопряжению с другой системой защиты линий или соединению с другой электрической системой. Устройства защиты от напряжения изолированных электрических линий обеспечивают предпочтительное центрирование изолированных электрических линий в полом профиле на его концах. Узлы крепления и переходников выполнены в виде сварочной конструкции, что обеспечивает благоприятный монтаж и стабильность кабельного канала или кабельной канальной системы, улучшает дополнительное закрепление. На фиг. 1 изображен кабельный канал с узлами крепления массы и прокладок, а также с устройствами разгрузки от натяжения фиг. 2 - то же без зажимных деталей, поперечный разрез фиг. 3 - то же с заклепочным соединением зажимных деталей на структуре фиг. 4 - то же с зажимным профилем в соответствии с фиг. 2 и 3 фиг. 5 - то же в соответствии с фиг. 3 фиг. 6 - поперечный разрез кабельного канала с желобчатыми углублениями фиг. 7 - кабельный канал в соответствии с фиг. 6 с электропроводящим профилем фиг. 8 - то же с гладкими боковыми или рабочими поверхностями фиг. 9 - то же с увеличенной в поперечном сечении системой в соответствии с фиг. 2 и с углублениями в нижней зажимной детали фиг. 10 - то же с формой прокладки электрических линий фиг. 11 - узел крепления массы в соответствии с фиг. 10 фиг. 12 - устройство разгрузки от натяжения в разрезе в соответствии с фиг. 11 фиг. 13 - устройство разгрузки от натяжения в разрезе в соответствии с фиг. 15 фиг. 14 - то же в соответствии с фиг. 12 фиг. 15 - конец четырех полых профилей с узлом крепления массы фиг. 16 - переходник с привинченными зажимными деталями фиг. 17 - зажимной профиль с горизонтально расположенными шлицами фиг. 18 - два переходника с привинченными зажимными деталями фиг. 19 - бесступенчатая удерживающая планка 4 3150 1 фиг. 20 - две двойных системы полых профилей с устройством крепления на структуре с помощью зажимной скобы и винтового соединения фиг. 21 - полые профили с креплением кабельных соединителей в нижней получаше с помощью заклепочного соединения на структуре фиг. 22 - кабельный канал в соответствии с фиг. 3 с расположенным на обеих зажимных деталях перекидным фиксатором и креплением нижней зажимной детали на структуре с помощью заклепочного соединения фиг. 23 - узел крепления массы в соответствии с фиг. 3 с опорной втулкой и креплением обеих получаш на структуре с помощью винтового соединения фиг. 24 - кабельный канал в соответствии с фиг. 18 с переходником фиг. 25 - то же в соответствии с фиг. 10 с двумя переходниками фиг. 26 - то же в соответствии с фиг. 25 с одним переходником фиг. 27 - то же с тремя закрепленными на структуре с помощью заклепочного соединения зажимными деталями фиг. 28 - то же в соответствии с фиг. 30 с -образной формой свободных концов открытого профиля фиг. 29 - то же с отогнутой -образной формой свободных концов полого профиля фиг. 30 - то же с -образной формой свободных концов и с оболочкой в виде оплетки фиг. 31 - то же с С-образной формой свободных концов полого профиля фиг. 32 - узел крепления массы в соответствии с фиг. 3 фиг. 33 - кабельный канал в соответствии с фиг. 2 с изображенным электропроводящим и окружающим удерживающую планку профилем фиг. 34 - отдельный фиксирующий узел многорядной системы в соответствии с фиг. 2 с -образным профилем и его крепление заклепочным соединением фиг. 35 - то же с резьбовым креплением фиг. 36 - кабельный канал с креплением зафиксированного на удерживающем уголке переходника в соответствии с фиг. 35 углового профиля фиг. 37 - то же в соответствии с фиг. 36 с креплением двух переходников на удерживающем уголке фиг. 38 - то же в соответствии с фиг. 35 фиг. 39 - то же в соответствии с фиг. 2 с увеличенным в поперечном разрезе устройством фиг. 40 - узел крепления в соответствии с фиг.16 с соединением зажимных деталей с помощью ленточной стяжки фиг. 41 - то же в соответствии с фиг. 40 с винтовым соединением обоих концов плоского профиля фиг. 42 - кабельный канал в соответствии с фиг. 25 с винтовым соединением концов зажимных деталей плоского профиля фиг. 43 - то же в соответствии с фиг. 35 или 38 с двухсторонним закреплением с помощью сварки полых профилей на плоском профиле фиг. 44 - то же с креплением полого профиля с помощью точечной сварки. Кабельный канал 1 для прокладки изолированных электрических линий содержит по меньшей мере один полый профиль 2 с открытым поперечным сечением, который закреплен на структуре 23 узлами крепления 13, 14 (фиг. 10, 11). Возможна установка нескольких полых профилей 2 для одной кабельной канальной системы, при этом они расположены вдоль структуры и на определенном расстоянии, обусловленном их смежными образующими. Полый профиль 2 может иметь форму квадратного, цилиндрического, призматического или круглого тела и выполнен из электропроводящего материала с защитным покрытием на внутренней стенке 5. В качестве электропроводящего материала может быть использован обработанный листовой материал с хромированной или оцинкованной, или никелированной, или посеребренной, или позолоченной поверхностью, или из медных или алюминиевых сплавов, или из анодированного алюминия, или анодированного алюминиевого сплава. Защитное покрытие выполнено в виде вставленной в полый профиль облицовки из синтетического материала или из эластичной резины, или из тканеобразного материала. В полом профиле 2 в продольном направлении расположены электрические линии 3, которые на концах профиля фиксируются устройством 11 разгрузки от натяжения. Перед каждым устройством 11 разгрузки от натяжения на концах полого профиля 2 расположены узлы 13 крепления массы, между которыми находятся распределенные по длине полого профиля 2 прокладки 14. Полый профиль 2 при помощи узла 13 крепления массы соединен с возможностью электрической проводимости с системой защиты линий, в данном случае с системой грозозащиты. Изолированные электрические линии для обеспечения дополнительной защиты от истирания уложены отдельно каждая в гибкой трубке 30, которая выполнена в виде оплетки (фиг. 3). На полом профиле 2 выполнен продольный шлиц 6 с возможностью его запирания зажимным профилем 7, состоящим из удерживающей планки 8,проходящей по всей длине полого профиля 2, и закрытого по поперечному сечению эластично деформируемого заполнителя 9, который может быть выполнен в виде сплошного поперечного сечения, реализованного с помощью пенорезины, пористой резины или синтетического материала. Заполнитель 9 полностью или час 5 3150 1 тично заполняет пространство в удерживающей планке 8 и фиксирует в полом профиле 2 по поперечному сечению удерживающей планки 8, при ее подгонке к внутренней стенке 5 полого профиля 2, изолированные электрические линии 3. Удерживающая планка 8 введенного в продольный шлиц 6 зажимного профиля 7 плотно и эластично прилегает к стенке полого профиля 2 и зажимается свободными концами наружной стенки 5 открытого поперечного сечения полого профиля 2. С целью лучшего сцепления с внутренней стенкой 5 боковые или рабочие поверхности удерживающей планки 8 оснащены желобчатыми углублениями 26,которые предпочтительно выбраны в резиновом профиле удерживающей планки 8, проходящем вдоль образующего полого профиля 2. Эти желобчатые углубления 26 могут быть заменены, например, (фиг. 6) гладкими боковыми или рабочими поверхностями и зафиксированы с помощью кабельного соединителя 32 (фиг. 17,19) в определенном положении зажимного профиля 7. Зажимной профиль 7 может иметь форму прямоугольного параллелепипеда с прямоугольным или квадратным поперечным сечением, или это может быть призма, или призма с трапецеидальным поперечным сечением, или призма с частично скругленными по окружности боковыми поверхностями. Зажимной профиль 7 дополнительно состоит из комбинированного материала, предпочтительно из комбинации пластмасса-металл или из резинового материала, к которому добавлены электропроводящие частицы, предпочтительно из золота, серебра, меди, никеля или железа. При этом поверхность зажимного профиля 7 должна также быть покрыта дополнительно электропроводящим слоем, предпочтительно из золота, серебра, меди, кобальта, хрома, индия, родия, теллура, тантала, хромоникелевого или железоникелевого сплава. На фиг. 7 и 33 представлены другие варианты кабельного канала, где с помощью удерживающей планки 8 дополнительно установлен электропроводящий профиль 25, который имеет тонкую стенку и обладает упругой деформируемостью, причем с помощью этого профиля закрыты открытые концы полого профиля 2. Электропроводящий профиль имеет электропроводящий контакт с удерживающей планкой 8 и полым профилем 2, и материал должен соответствовать материалу, использованному для изготовления полого профиля 2. Форма электропроводящего профиля 25 соответствует форме тела зажимного профиля 7, причем возможна образная, -образная, С-образная или -образная форма. В электропроводящем профиле 25 (фиг. 33) выбраны при необходимости один или несколько желобков 27 или желобчатых углублений 26, которые конгруентны с такими же элементами зажимного профиля 8, выполненными на его рабочих или боковых поверхностях, и прилегают к последним. В случае необходимости электропроводящий профиль 25 может быть подогнан с помощью проходящих поперек образующих полого профиля 2 углублений внешней стороны удерживающей планки 8. Полый профиль 2 (фиг. 16) на своих концах в продольном направлении снабжен по меньшей мере одним переходником 12, с помощью которого осуществляется соединение массы 4 с другой системой защиты электрических линий или подключение к другим электрическим системам. Переходник 12 состоит из двух различных зажимных деталей 20, которые соединены с помощью винтового соединения 21. Верхняя и нижняя детали 20 имеют зажимы для полого профиля 2. Верхняя деталь 20 имеет выступ 22, который входит в отверстие полого профиля 2. На верхней детали 20 сформирован уголок 19, на котором с помощью винтового соединения закреплен ввод второй системы. Соединение обеих зажимных деталей может осуществляться с помощью прилегающей вдоль боковых поверхностей стяжной ленты, которая закреплена или с помощью зажимного элемента, или с помощью обоймы 31 (фиг. 41, 42) Кабельный канал (фиг. 3, 4, 5) снабжен четырьмя расположенными параллельно друг другу одинаковыми полыми профилями 2 с различными зажимными профилями 7. Узлы крепления (фиг. 4, 21, 27) состоят из двух различных зажимных деталей 20, которые оснащены зажимами для полого профиля 2 и расположены на структуре 23 на определенном удалении друг от друга. Установка узлов крепления 13 и прокладок 14 возможна с помощью резьбового соединения 21 и с помощью насеченной головки 28 на структуре 23. Верхние зажимные детали 20 имеют выступы 22, которые входят в отверстия полых профилей 2, обеспечивая их надежное закрепление. С целью уменьшения веса нижней детали 20 могут быть выбраны углубления 38 (фиг. 8). Полые профили 2 заполнены электрическими линиями 3 таким образом, что проникновение существующих или окружающих полый профиль 2 электромагнитных полей через продольный шлиц 6 не оказывает мешающего воздействия. Зажимные профили 7 утоплены в полый профиль 2 и благодаря их высокоэластичному свойству, например при использовании резинового профиля, подгоняются к поверхности изоляции электрических линий 3. Желобчатыми углублениями 26 на удерживающей планке 8 (фиг. 2) происходит выравнивание различных уровней заполнения линии. Зажимной профиль 7 соответственно перед узлом крепления 13 или прокладками 14, или после этого узла прерывается или прокладывается без разрыва. При необходимом изменении направления прокладываемого кабельного канала полые профили 2 могут изгибаться. Таким образом, система кабельного канала может быть реализована без больших затрат при простом монтаже. На фиг. 10 изображена измененная по сравнению с фиг. 3 форма прокладки линий, изолированные электрические линии 3 проложены в гибкой трубке 30 с оплеткой, которая состоит, например, из текстильной ткани или из текстильной ткани, покрытой синтетическим материалом. Гибкая трубка 30 вводится путем 6 3150 1 вдавливания в полый профиль 2 и укладывается в нем. В этом случае внутренняя стенка 5 открытого полого профиля 2 не оснащена покрытием из синтетического материала. Такое соединение линий 3 внутри гибкой трубки 30 ограничивает истирание линий 3. Устройство разгрузки от натяжений 11 (фиг. 12) состоит из опорной втулки, эластомерной вставки 16 и зажимного элемента 17, причем эластомерная вставка 16 в форме резиновой муфты окружает помещенные в гибкую трубку 10 с оплеткой изолированные электрические линии 3. Это устройство может быть введено в упомянутую опорную втулку, которая состоит из верхней получаши 15 и нижней получаши 18 из металлического материала и соединена с возможностью электропроводности с полым профилем 2. Зажимной элемент 17 в форме обоймы, в которой расположено это устройство, фиксирует ее и закрепляет на полом профиле 2 с помощью резьбового соединения. Если профиль 2 является трубой со шлицем, через который вдоль образующей могут удобно вводиться линии 3, то при этом трубчатая обойма служит в качестве надлежащего средства для фиксирования и закрепления с подогнанной фасонной деталью, именно резиновой муфтой в качестве эластомерной вставки 16. Линии 3 на указанных концах полого профиля центрируют с помощью получаш 15, 18 или, возможно, с помощью шлицевой муфты из металла или резины в упомянутой трубе 2,при этом длинная верхняя получаша 15 и более короткая нижняя получаша 18 вставлены в трубу 2. Обе совместно образуют опору шлицевой трубы с давлением прижима при затянутом резьбовом соединении с помощью обоймы 17. Поэтому верхняя получаша 15 выполнена более длинной по сравнению с нижней получашей 18, так как в трубе с максимальным коэффициентом заполнения линиями упомянутая выше система пучка линий приподнимается при закреплении вертикально. Верхняя получаша 15 выполняет функцию экранирующей крышки относительно приподнятого пучка линий. Обе получаши 15, 18 соединены с внутренней стенкой 5 трубы с возможностью электропроводности. Резиновая муфта 16 служит в качестве защиты линий 3 при воздействии давления прижима с помощью обоймы 17, которой линии закреплены на конце трубы и тем самым разгружаются от растягивающих натяжений. Ткань с оплеткой 30 может быть отделена от линий 3 и натянута по наружной стенке 5 трубы 2 и с помощью обоймы 17 закреплена вместе с устройством 11. Отдельные линии 3 пучка удерживаются благодаря плотному прилеганию оплетки 30, чем и реализована защита от нежелательных относительных перемещений. Фиг. 13 показывает устройство 11 разгрузки от натяжений в разрезе А-В на фиг. 15, в этом варианте выполнения резиновая муфта 16 расположена эксцентрично, чтобы пучок линий не приподнимался вертикально вне трубы и после насаженной обоймы 17. В данном случае обе металлические получаши 15, 18 имеют одинаковую длину, а оплетка 30 - избыточную длину. Созданное с помощью узла крепления (фиг. 15) давление прижима способствует разгрузке от натяжений пучка линий. Дополнительное крепление с помощью обойм в описанной конструкции не требуется. Изображение устройства 11 разгрузки от натяжений (фиг. 14) идентично с изображением на фиг. 12. Отличие заключается только в различной длине металлических получаш 15, 18 в соответствии с фиг. 12, причем последние в соответствии с фиг. 13 имеют одинаковую длину. На фиг. 15 изображен конец четырех полых профилей 2 с узлом крепления массы 13 из металла с устройством 11 разгрузки от напряжений. Резиновые муфты 16, получаши 15, 18 устройств 11 разгрузки от натяжений в сочетании с концами полых профилей зажимаются деталями 20. На фиг. 17 изображены два переходника 12 с привинченными зажимными деталями 20. Крепежный винт в данном случае расположен в середине зажимных деталей 20 между обоими полыми профилями 2. Бесступенчатая удерживающая планка 8 (фиг. 19) допускает ее крепление с помощью кабельного соединителя 32 на полом профиле 2 на определенных расстояниях. Два двойных устройства полых профилей (фиг. 20) закреплены на одной структуре 23 с помощью трубчатой обоймы 17 и винтового крепления в определенном положении. На обойму 17 надвинута резиновая муфта 16, которая снабжена выступом 22, входящим в отверстие полого профиля 2. Чтобы компенсировать разницу в высоте между двумя обоймами 17, дополнительно установлены распорные детали 33. На фиг. 21 изображено устройство с четырьмя полыми профилями 2, зажатыми в нижних получашах 18 узла крепления, которые установлены в дугообразных пазах 34. Полые профили 2 закреплены с помощью кабельных соединителей 32, которые вставлены сверху и проведены через пазы 34. Штифты для насеченных заклепок 28 ввернуты в структуру 23, благодаря чему штифт 28 а насеченной заклепки удерживается кабельным соединителем 32 в определенном положении и одновременно предохраняет от сотрясения и вибрации. На фиг. 22 - обе зажимные детали 20 зафиксированы вблизи крепления насеченными заклепками с помощью металлического и пружинящего перекидного фиксатора 39. Полые профили описанным способом зажаты в зажимных деталях 20 и закреплены на структуре 23 с помощью соединения насеченными заклепками. На фиг. 27 изображено фиксирование расположенных со смещением по вертикали полых профилей 2 попарно для обеспечения монтажа на них переходников 12. На фиг. 30 изображен открытый полый профиль 2 с -образной формой его свободных концов и оболочкой в виде оплетки расположенных в нем изолированных электрических линий 3. 3150 1 На фиг. 28, 29, 31 изображена -образная, -образная и С-образная форма свободных концов открытого полого профиля 2. Возможно фиксирование отдельных полых профилей 2 при помощи болтов 37, пропущенных через нижнюю электропроводящую зажимную деталь 20 (фиг. 32). Зажимные детали 20 узла крепления 14(фиг. 32) могут состоять из синтетического материала, причем полые профили 2 с помощью болтов 37 соединены со структурой с возможностью электропроводности. Промежуточные металлические втулки 33 предотвращают механическое нагружение мест сварки между полым профилем 2 и болтом 37. Промежуточные металлические втулки 33 могут быть расположены на насеченных заклепках 28, установленных на сварном -образном профиле. На фиг. 38, 39 изображено крепление кабельных каналов на структуре 23 винтовым креплением. Наружными стенками 5 металлические полые профили 2 закреплены (фиг. 44, 45), во-первых, на плоском профиле 24 и, во-вторых, скреплены взаимно с помощью сварного соединения 42 и соединены с возможностью электропроводности. Взаимное соединение полых профилей 2 осуществляется или с помощью точечной сварки,или с помощью углового шва. Крепление на металлическом плоском профиле 24 реализовано с помощью соединения точечной сваркой. Полое пространство удерживающей планки 8 допускает подачу сжатого воздуха к находящимся в продольном направлении полого профиля 2 концам, причем один конец может быть оснащен регулируемым клапаном. Таким образом, по причине созданного внутреннего давления заполнен максимальный объем полого пространства зажимного профиля 7. С помощью сжатого воздуха осуществляется оптимальное прижатие к находящимся в полом профиле 2 линиям 3. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
