Электрохимическое устройство для аккумулирования и подачи энергии

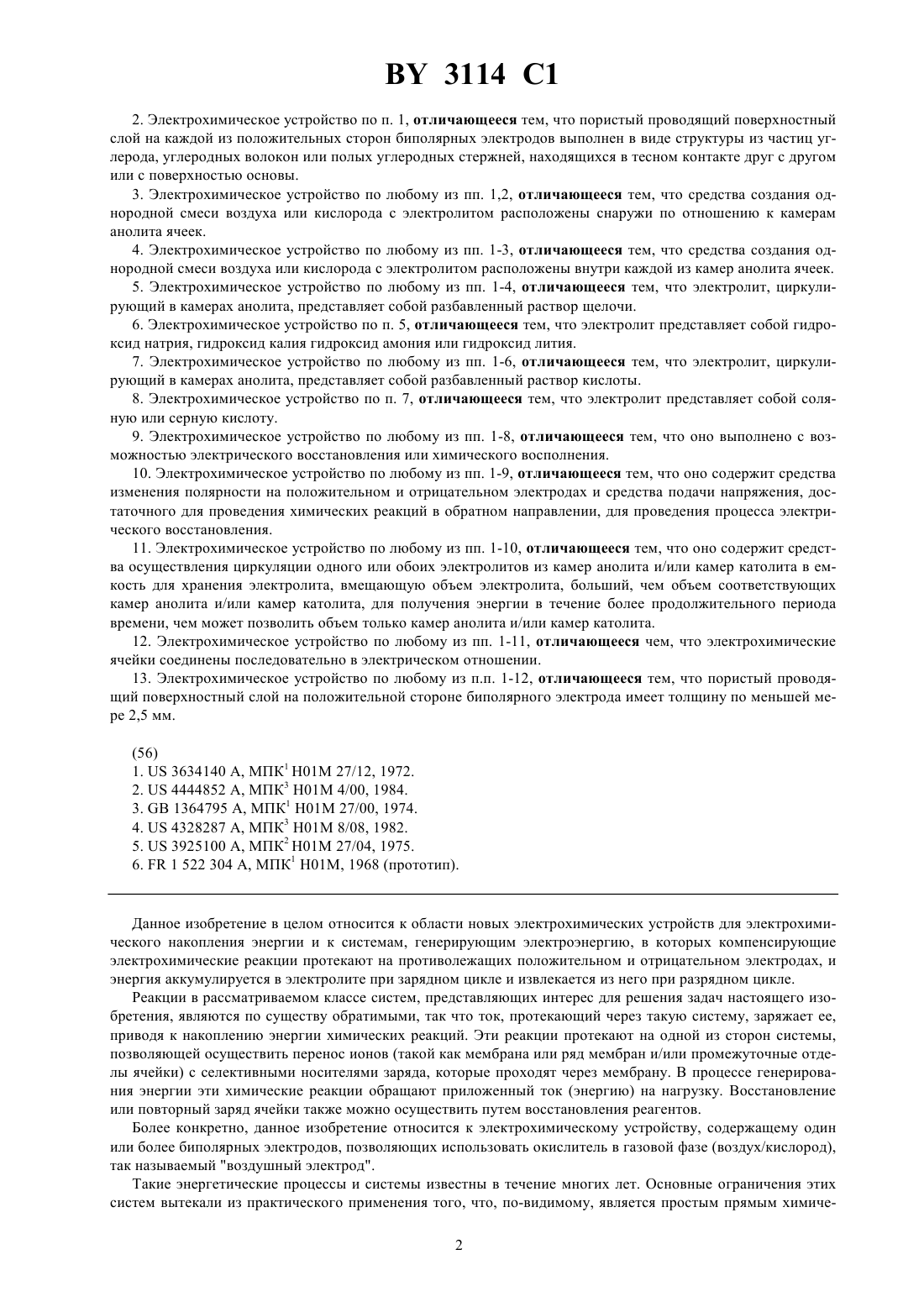

01 8/20, 01 12/00 ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ЭЛЕКТРОХИМИЧЕСКОЕ УСТРОЙСТВО ДЛЯ АККУМУЛИРОВАНИЯ И ПОДАЧИ ЭНЕРГИИ(71) Заявитель Нэйшинэл Пауэ ПЛСи(73) Патентообладатель Нэйшинэл Пауэ ПЛСи(57) 1. Электрохимическое устройство для аккумулирования и подачи энергии, содержащее набор электрохимических ячеек, концевой положительный электрод и концевой отрицательный электрод, разделенные одним или более биполярными промежуточными электродами, каждый из которых имеет положительную и отрицательную сторону, каждая из которых обращена к соответствующим камерам анолита и католита, причем положительная сторона каждого биполярного электрода имеет электропроводную основу с пористым проводящим поверхностным слоем, а биполярные электроды отделены друг от друга мембранами, отличающееся тем, что оно содержит средства создания однородной смеси воздуха или кислорода с электролитом для получения дисперсии пузырьков в электролите, средства осуществления циркуляции полученной смеси воздуха или кислорода с электролитом через камеры анолита набора ячеек, и электролит, представляющий собой сульфид, соль ванадия 2 или соль хрома С 2, циркулирующий через камеры католита набора ячеек в процессе получения энергии, при этом мембраны выполнены в виде катионообменных мембран. 3114 1 2. Электрохимическое устройство по п. 1, отличающееся тем, что пористый проводящий поверхностный слой на каждой из положительных сторон биполярных электродов выполнен в виде структуры из частиц углерода, углеродных волокон или полых углеродных стержней, находящихся в тесном контакте друг с другом или с поверхностью основы. 3. Электрохимическое устройство по любому из пп. 1,2, отличающееся тем, что средства создания однородной смеси воздуха или кислорода с электролитом расположены снаружи по отношению к камерам анолита ячеек. 4. Электрохимическое устройство по любому из пп. 1-3, отличающееся тем, что средства создания однородной смеси воздуха или кислорода с электролитом расположены внутри каждой из камер анолита ячеек. 5. Электрохимическое устройство по любому из пп. 1-4, отличающееся тем, что электролит, циркулирующий в камерах анолита, представляет собой разбавленный раствор щелочи. 6. Электрохимическое устройство по п. 5, отличающееся тем, что электролит представляет собой гидроксид натрия, гидроксид калия гидроксид амония или гидроксид лития. 7. Электрохимическое устройство по любому из пп. 1-6, отличающееся тем, что электролит, циркулирующий в камерах анолита, представляет собой разбавленный раствор кислоты. 8. Электрохимическое устройство по п. 7, отличающееся тем, что электролит представляет собой соляную или серную кислоту. 9. Электрохимическое устройство по любому из пп. 1-8, отличающееся тем, что оно выполнено с возможностью электрического восстановления или химического восполнения. 10. Электрохимическое устройство по любому из пп. 1-9, отличающееся тем, что оно содержит средства изменения полярности на положительном и отрицательном электродах и средства подачи напряжения, достаточного для проведения химических реакций в обратном направлении, для проведения процесса электрического восстановления. 11. Электрохимическое устройство по любому из пп. 1-10, отличающееся тем, что оно содержит средства осуществления циркуляции одного или обоих электролитов из камер анолита и/или камер католита в емкость для хранения электролита, вмещающую объем электролита, больший, чем объем соответствующих камер анолита и/или камер католита, для получения энергии в течение более продолжительного периода времени, чем может позволить объем только камер анолита и/или камер католита. 12. Электрохимическое устройство по любому из пп. 1-11, отличающееся чем, что электрохимические ячейки соединены последовательно в электрическом отношении. 13. Электрохимическое устройство по любому из п.п. 1-12, отличающееся тем, что пористый проводящий поверхностный слой на положительной стороне биполярного электрода имеет толщину по меньшей мере 2,5 мм. Данное изобретение в целом относится к области новых электрохимических устройств для электрохимического накопления энергии и к системам, генерирующим электроэнергию, в которых компенсирующие электрохимические реакции протекают на противолежащих положительном и отрицательном электродах, и энергия аккумулируется в электролите при зарядном цикле и извлекается из него при разрядном цикле. Реакции в рассматриваемом классе систем, представляющих интерес для решения задач настоящего изобретения, являются по существу обратимыми, так что ток, протекающий через такую систему, заряжает ее,приводя к накоплению энергии химических реакций. Эти реакции протекают на одной из сторон системы,позволяющей осуществить перенос ионов (такой как мембрана или ряд мембран и/или промежуточные отделы ячейки) с селективными носителями заряда, которые проходят через мембрану. В процессе генерирования энергии эти химические реакции обращают приложенный ток (энергию) на нагрузку. Восстановление или повторный заряд ячейки также можно осуществить путем восстановления реагентов. Более конкретно, данное изобретение относится к электрохимическому устройству, содержащему один или более биполярных электродов, позволяющих использовать окислитель в газовой фазе (воздух/кислород),так называемый воздушный электрод. Такие энергетические процессы и системы известны в течение многих лет. Основные ограничения этих систем вытекали из практического применения того, что, по-видимому, является простым прямым химиче 2 3114 1 ским процессом. При этом возникают в первую очередь такие проблемы практического характера, как использование вредных материалов, проблемы эффективности, размеров системы, закупоривания и засорения,образования газа, осаждения на электроде или выпадения в осадок материалов, ограничения диффузии через мембрану, стоимость материалов и стоимость эксплуатации. Возможности таких систем ограничены также вследствие потери емкости по мере разряда системы. Были проведены многочисленные работы по усовершенствованию потребляющих воздух топливных элементов. Их недостатком является необходимость того, чтобы электрод поддерживал или катализировал реакцию при скорости, достаточно высокой для конкретного применения. Другими недостатками известных воздушных электродов являются высокое электрическое сопротивление, короткое время жизни и необходимые гидрофильные и гидрофобные свойства. Известные воздушные электроды имеют пористое строение одна сторона находится в контакте с воздухом, а другая - в контакте с электролитом. Электролит не должен затапливать электрод целиком. При этом должна сохраняться возможность контакта воздуха или кислорода с электродом и электролитом на трехфазной границе раздела. Было предложено выполнять одну сторону электрода гидрофобной, а другую сторону электрода - гидрофильной в попытке поддержать неустойчивое равновесие где-то внутри электрода. В щелочном растворе на воздушном электроде протекает реакция Уравнение 1 2 е 1/2 2 Н 22 Н- . Из литературы 1 известно устройство топливного элемента, в котором используется воздух в качестве окислителя, при этом поток, проходящий через воздушный электрод, охватывает два пористых слоя, имеющих различную пористость, причем слой, расположенный вблизи стороны, к которой прилегает электролит, имеет более тонкие поры. Сторона, контактирующая с воздушной атмосферой, и сторона, контактирующая с электролитом, работают с перепадом давления для того, чтобы избежать затопления пор воздушного электрода. В литературе 2 приведено описание множественного ламинарного потока через воздушный электрод,который имеет внешний гидрофобный слой, предназначенный для контакта с воздухом, и внутренний гидрофильный активный слой, способный пропитываться электролитом, причем эти два внешние слоя отделены друг от друга одним или более активными слоями, содержащими смесь активных гидрофобных и гидрофильных агломератов с катализатором, расположенным внутри них размер агломератов увеличивается за счет электролита, способного проникать во внешнюю гидрофобную пластину. Из литературы 3 известен топливный элемент, в котором к электролитам добавляют пенообразующий агент и перемешивают электролиты для того, чтобы образовать пену, содержащую топливо, и пену, содержащую окислитель, причем анод и катод изготовлены из гладкой платины и расположены в основном только в слоях пены. В литературе 4 приведено описание электрохимических ячеек, в которых поток газа через электроды проходит в порах матрицы, а электрокатализаторы нанесены на поверхности матрицы внутри пор, причем поры обеспечивают сквозное прохождение пузырьков электрохимически окисляемого или восстанавливаемого газа в жидком электролите. Батарея цинк/воздух известна уже много лет. В этой батарее используется пористый угольный положительный электрод, загущенный КОН электролит и цинковый отрицательный электрод. Первоначально батарея цинк/воздух имела -образную форму и имела недостаток, который заключался в низкой скорости разряда, поскольку скорость воздуха, диффундирующего через пористый угольный электрод, пропорциональна площади поверхности угольного электрода, находящейся в контакте с воздухом. Вследствие этого массоперенос в такой батарее ограничен. Кроме того, эта батарея является по существу первичной, и электрический перезаряд ее является неэффективным, поскольку при попытке перезарядить батарею цинк неравномерно осаждается на цинковом электроде, что ограничивает число циклов перезаряда, который можно провести до потери батареей работоспособности, кроме того, образуются осадки оксида и карбоната цинка, которые вызывают загрязнение электролитов и дополнительные сложности при попытке перезарядить систему. В усовершенствованной цинк/воздушной батарее с плоской цинковой пластиной в качестве отрицательного электрода более эффективно используется воздух или кислород благодаря тому, что продувку воздуха осуществляют за пределами поверхности электрода. При этом достигается лучший массоперенос и, следовательно, более высокая скорость разряда, чем для-образной батареи цинк/воздух, но и для этой батареи характерны те же самые проблемы с перезарядом. Были сделаны также попытки заменить цинк в цинк/воздушной батарее другим металлом, таким как алюминий, железо, ванадий и магний. Однако при этом отсутствовала возможность их удовлетворительной электрической перезарядки. Из литературы 5 известен воздушный катод для использования в элементах металл/воздух, например батареях цинк/воздух, который содержит гидрофобный слой, расположенный параллельно с гидрофильным слоем. Воздух или кислород находится в контакте с гидрофобным слоем, через который он диффундирует в гидрофильный слой, при этом электролит не может проникнуть через гидрофобный слой. 3 3114 1 Наиболее близким техническим решением является электрохимическое устройство для аккумулирования и подачи энергии 6, содержащее набор электрохимических ячеек, концевой положительный электрод и концевой отрицательный электрод, разделенные одним или более биполярными промежуточными электродами, каждый из которых имеет положительную и отрицательную сторону, каждая из которых обращена к соответствующим камерам анолита и католита, причем положительная сторона каждого биполярного электрода имеет электропроводную основу с пористым проводящим поверхностным слоем, а биполярные электроды отделены друг от друга мембранами. Задачей настоящего изобретения является создание электрохимической ячейки для получения и/или накопления энергии, содержащей усовершенствованный воздушный электрод, который предпочтительно является электрически перезаряжаемым, и который обеспечивает экономичное производство энергии. Задачей данного изобретения является также создание электрохимической ячейки, содержащей усовершенствованный воздушный электрод, который является биполярным, что приводит к меньшей стоимости набора ячеек и большим значениям удельной энергии на единицу объема. Еще одной задачей данного изобретения является создание электрохимической ячейки с усовершенствованным воздушным электродом, обладающим гидрофобными свойствами, что уменьшает проблемы, связанные с потерей воды, которая происходит в известных системах. Еще одной задачей данного изобретения является создание усовершенствованного воздушного электрода, в котором происходит более полное получение энергии даже при низких степенях заряда системы, то есть производство энергии системой остается постоянным во времени, поддерживая стабильный выход энергии вплоть до полного разряда. Поставленные задачи в электрохимическом устройстве для аккумулирования и подачи энергии, содержащем набор электрохимических ячеек, концевой положительный электрод и концевой отрицательный электрод, разделенные одним или более биполярными промежуточными электродами, каждый из которых имеет положительную и отрицательную сторону, каждая из которых обращена к соответствующим камерам анолита и католита, причем положительная сторона каждого биполярного электрода имеет электропроводную основу с пористым проводящим поверхностным слоем, а биполярные электроды отделены друг от друга мембранами, решены за счет того, что оно содержит средства создания однородной смеси воздуха или кислорода с электролитом для получения дисперсии пузырьков в электролите, средства осуществления циркуляции полученной смеси воздуха или кислорода с электролитом через камеры анолита набора ячеек, и электролит, представляющий собой сульфид, соль ванадия 2 или соль хрома С 2, циркулирующий через камеры католита набора ячеек в процессе получения энергии, при этом мембраны выполнены в виде катионообменных мембран. Средства создания однородной смеси воздуха или кислорода с электролитом могут быть расположены как снаружи по отношению к камерам анолита ячеек так и внутри каждой указанной камеры. Скорость потока воздуха или кислорода устанавливают предпочтительно так, чтобы реализовать напряжение на ячейке,близкое к оптимальному, при любом данном токе разряда. Если поток газа слишком велик, электролит будет вытесняться, создавая более высокое внутреннее сопротивление в ячейке в то же время, если поток газа слишком мал, положительный электрод будет испытывать недостаток окислителя. Типичная скорость потока для использования в данном изобретении составляет от 0,70 до 5 л/мин для кислорода и около 3 л/мин для воздуха. Электролит, циркулирующий в камерах анолита, может представлять собой разбавленный раствор щелочи, например гидроксида натрия, гидроксида калия, гидроксида амония или гидроксида лития, или разбавленный раствор кислоты, например соляной или серной. При работе с использованием кислого электролита,циркулирующего через камеру анолита, обычно достигается более высокое напряжение. Электрохимические реакции 2 в кислой и основной средах качественно различаются. В кислом растворе происходит реакция Уравнение 2 а 24 Н 4 е-22,которая дает электродный потенциал относительно стандартного водородного электрода 1,229 В. В основном растворе идет реакция Уравнение 2 2224 е-4 которая дает электродный потенциал, составляющий около 0,401 В. Первое химическое уравнение показывает общую реакцию в положительном отделении ячейки в присутствии серной кислоты и при миграции ионов натрия через мембрану со стороны католита к анолиту во время разряда. Электрохимическое устройство может быть выполнено с возможностью электрического восстановления или химического восполнения, например, за счет наличия в нем средств изменения полярности на положительном и отрицательном электродах и средств подачи напряжения, достаточного для проведения химических реакций в обратном направлении, для проведения процесса электрического восстановления. Кроме того, электрохимическое устройство содержит средства осуществления циркуляции одного или обоих электролитов из камер анолита и/или камер католита в емкость для хранения электролита, вмещаю 4 3114 1 щую объем электролита больший, чем объем соответствующих камер анолита и/или камер католита, для получения энергии в течение более продолжительного периода времени, чем может позволить объем только камер анолита и/или камер католита. Электрохимические ячейки в заявляемом устройстве соединены последовательно в электрическом отношении. Биполярные электроды отделяются друг от друга и от концевых электродов катионообменной мембраной. Пористый проводящий поверхностный слой на каждой из положительных сторон биполярных электродов может быть выполнен в виде структуры из частиц углерода, углеродных волокон или полых углеродных стержней, находящихся в тесном контакте друг с другом и с поверхностью основы. Этот пористый проводящий поверхностный слой на электроде улавливает кислород из содержащей пузырьки дисперсии воздух/электролит или кислород/электролит, что делает ее пригодной для электрического разряда. Частицы углерода, волокна или полые стержни можно механически спрессовать для достижения их тесного контакта друг с другом и с электропроводной подложкой или же соединить их, например, с использованием полимерного материала, который обеспечивает хорошую химическую стойкость, например, такого как . Предпочтительно между пористым проводящим поверхностным слоем положительной стороны биполярного электрода и ионообменной мембраной может быть размещен экран, например, из нетканого полипропилена ( ). Этот экран служит как для механической поддержки проводящего поверхностного материала, так и для защиты мембраны от разрушения. Пористый проводящий поверхностный слой предпочтительно имеет толщину в интервале от 2,5 до 25 мм, более предпочтительно в интервале от 5 до 15 мм. Пористость этого слоя на электроде предпочтительно находится в интервале от 0,7 до 0,85. Для поверхности, которая образована проводящими частицами, пористость будет зависеть не только от размера частиц и объема пор частиц, но также и от плотности упаковки частиц. Электролит циркулирует через камеры католита набора ячеек, которые содержат отрицательный электрод. В системах, которые могут быть как заряжены, так и разряжены, основной химический процесс, протекающий в электрохимических ячейках, характеризуется химическим уравнением, в котором реакция протекает в одном направлении при заряжении системы и в противоположном - при отдаче системой энергии. Электролитом, циркулирующим через камеры католита электрохимического устройства данного изобретения, является сульфид, соль ванадия (2) или соль хрома (С 2). Примерами таких систем являются пара кислород/сера, которую можно представить следующим уравнением Уравнение 3 522242258,система кислород/ванадий, которую можно представить следующим уравнением Уравнение 4 242224 2(4)222 и система кислород/хром, которую можно представить следующим уравнением Уравнение 5 4422242 С 2322. Электрохимические реакции этих уравнений в действительности протекают в виде раздельных, но зависимых друг от друга реакций реакция с участием кислорода протекает на положительной стороне мембран,а другая реакция - на отрицательной стороне мембран. При заряде (накоплении энергии) эти реакции идут справа налево, а при разряде (подаче энергии на нагрузку) они идут слева направо. Набор электрохимических ячеек данного изобретения можно использовать в первичном устройстве, которое не является удовлетворительно перезаряжаемым с электрической точки зрения. В таких устройствах отрицательная сторона каждого биполярного электрода содержит металл, например цинк, алюминий, магний или железо. Работа набора ячеек в соответствии с данным изобретением более конкретно описана ниже на примере пары кислород/сера (см. Уравнение 3 выше). В соответствии с этим описанием все приведенные реакции с участием ионовмогут протекать с использованием ионов калия, лития или аммония. Как упомянуто ранее, во время заряда процесс, описываемый уравнением 3, идет справа налево, а при разряде - слева направо. При разряде происходит перенос ионовчерез мембраны с отрицательной стороны на положительную сторону с выделением необходимого количестваи превращением 2 в 25. На положительных сторонах образуетсяв результате окисления 2 и воды. При полном заряде у каждой положительной стороны находится очень разбавленный раствор , а у каждой отрицательной стороны - концентрированный раствор 2. При достаточно полном разряде у каждой положительной стороны находится концентрированный раствор , а у каждой отрицательной стороны - низкий по молярности, но концентрированный раствор 25. Молекулярная сера на отрицательных сторонах остается в растворе, так как присутствие сульфида натрия вызывает растворение или солюбилизацию молекулярной серы, образованной при разряде, в форме пентасульфида. 5 3114 1 Во время заряда происходит перенос ионовчерез мембраны с положительных сторон к отрицательным сторонам с компенсированием заряда и превращением 25 в 2. Сера, которая присутствует в виде полисульфид-иона с зарядом 2 (2- ) (где х может быть до 4), восстанавливается сначала до 21, а окончательно до 2-. Реакция, которая протекает на положительных электродах при разряде, не вполне ясна, но возможно, она описывается следующим уравнением Уравнение 6 2 224- 4-0,41 В . На обеих сторонах мембран создается поток электролитов, при этом предпочтительно использовать рециркуляцию, а не разовый сквозной поток. Электролит, циркулирующий через камеры анолита во время разряда, содержит как воздух, так и кислород в смеси с водой, или же смесь воздух - разбавленный . Тонкодисперсную смесь воздуха или кислорода с водой или разбавленным растворомможно получить путем барботирования потока воздуха или кислорода в воду или разбавленныйдля образования содержащей пузырьки дисперсии снаружи или внутри ячейки. Вода или разбавленныймогут храниться в отдельном контейнере. Подобным образом электролит, циркулирующий через камеры католита во время разряда, содержит 2, который может храниться в отдельном контейнере. Когда электролит циркулирует у отрицательных сторон, 2- поглощается из раствора поверхностью отрицательных электродов и/или порами этой поверхности. Это обеспечивает качественную пористую структуру,где раствор 2- может находиться в высоких концентрациях (то есть быть реально достижимым). Наличие пористой структуры обеспечивает большую площадь поверхности, что приводит к повышению эффективности разряда. Кроме того, поверхность отрицательных электродов предпочтительно покрыта активным ингредиентом, предпочтительно активированным углем, который ускоряет кинетику реакции, быстро поставляя ионы 2- для дальнейшего протекания разряда и обеспечивая таким образом полную мощность до достижения значительной степени разряда. Во время этого разряда выходное напряжение ячейки является почти постоянным с небольшими поляризационными потерями. Когда ячейка заряжена, ионыперемещаются через катионообменные мембраны от положительных сторон к отрицательным сторонам ячейки. Эти ионыпреобразуют 2 в 2, и в этом процессевосстанавливается до 2-. На положительных сторонах образуется свободный кислород (на положительных поверхностях электрода) и удаляется через клапан в атмосферу по мере циркуляции электролита. Наоборот,электролиты могут быть перезаряжены электрически вне ячейки в отдельной системе для того, чтобы избежать любых вредных эффектов получения кислорода на положительных электродах, во время заряда на самих электродных материалах. Если на положительных сторонах ячейки в процессе разряда образуются карбонаты (что может произойти, если на положительные стороны подается воздух, а не кислород), они будут превращаться на положительных электродах в ходе заряда ячейки в диоксид углерода, который будет удаляться вместе с кислородом,образующимся при заряде. Кроме того, так как кислород является слабым окисляющим агентом, любая частица , которая пересекает мембрану, остается в растворе и не образует осадков. Таким образом, нет необходимости включать в систему циркуляции потока электролита какие-либо фильтры. Фильтр, тем не менее, можно с успехом использовать для фильтрации воздуха перед смешением его с разбавленным . Такой фильтр удаляет постороннюю пыль и другие частицы из воздуха. Ионообменные мембраны, используемые в данном изобретении, являются предпочтительно мембранами катионного типа (через них будут проникать положительные ионы, такие каки К), что также обеспечивает эффективную преграду миграции 2- через мембрану. В других предпочтительных вариантах натрий в одном (или обоих) растворах гидроксида и сульфида заменен на калий, литий, аммоний или другие подходящие ионы. Остальные задачи, отличительные признаки и преимущества изобретения очевидны из следующего подробного описания предпочтительных вариантов со ссылками на чертежи. Фиг.1 - схематическое изображение набора ячеек согласно предпочтительному варианту исполнения данного изобретения. Фиг.2 - блок- диаграмма системы в целом с использованием ячейки фиг.1. Фиг.3 - график разрядных характеристик ячейки Примера 1. Фиг.4 - график разрядных характеристик ячейки Примера 2. Далее приведено описание электрохимической ячейки или набора ячеек данного изобретения с использованием конкретной системы воздух/гидроксид натрия и сульфид натрия. Следует понимать, однако, что упомянутые гидроксид натрия и сульфид натрия можно заменить другими солями. Следует понимать также, что в то время как воздушный электрод, используемый в данном изобретении,рассматривается в электрохимическом процессе с использованием пары кислород/сера, общее рассмотрение 3114 1 и описание, приведенное ниже, относится к воздушному электроду данного изобретения и при использовании его в других химических реакциях. На фиг. 1 изображен набор ячеек 1, соединенных последовательно в электрическом отношении и параллельно в отношении потока. Концевые электроды 2 Е (положительный) и 3 Е (отрицательный) и ряд промежуточных электродов 4 (каждый из которых имеет положительную электродную часть 2 А и отрицательную электродную часть 3 А, отделены друг от друга катионообменными мембранами 5 с образованием концевых ячеек 1 и 2 и набора изпромежуточных ячеек См (обычно 10-20 следует отметить, что возможно значительно меньшее и значительно большее число ячеек). Катионообменные мембраны 5 выбраны для того,чтобы свести к минимуму миграцию кислорода от положительной стороны к отрицательной стороне, и чтобы свести к минимуму миграцию ионов 2- от отрицательной стороны к положительной стороне. Концевые электроды 2 Е (положительный) и 3 Е (отрицательный) имеют внутренние проводники 2 и 3 (обычно медные сетки), заключенные внутри них и ведущие к внешним выводам 2, 3, которые соединены с внешней цепью 6 - с нагрузкой (например, с двигателем) или с источником тока (например, с энергетической системой при использовании в качестве буферного устройства для нивелирования уровня нагрузки), через контрольную цепь 7. В каждой внутренней ячейке электрод 4 работает как биполярный электрод, то есть этот электрод образует отрицательную сторону 3 А одной ячейки и одновременно положительную сторону 2 А последующей ячейки. Концевой положительный электрод 2 Е и положительная электродная часть 2 А биполярных электродов 4 имеют пористую проводящую поверхность, содержащую частицы 8 активированного угля, например марки-212 (Со.) или марки(.). Частицы активированного угля запрессованы в поверхность электродов для создания тесного контакта с ней, или соединены с ней с помощью связующего. Частицы 8 угля удерживаются экранами 9 из нетканого материала, например нетканого полипропилена ( ), и отделяется ими от мембран 5, таким образом, предохраняя мембраны от повреждения. Концевой отрицательный электрод 3 Е и отрицательные электродные части 3 А биполярных электродов 4 также, в этом варианте, показаны с пористой проводящей поверхностью, образованной частицами 10 активированного угля, которые могут быть такими же или отличаться от частиц 8 активированного угля, которые покрывают поверхность положительных электродов. Частицы 10 угля удерживаются неткаными экранами 11, которые могут быть такими же или отличаться от экранов 9. Пенообразная смесь 12 воздух/разбавленный , полученная снаружи набора ячеек, входит через дно камеры анолита 13 каждой ячейки. Раствор 2 14 входит через дно камеры католита 15 каждой ячейки. Когда набор ячеек находится в состоянии, близком к полностью заряженному, в камерах 13 ячейки находится растворс концентрацией примерно 0,5-1,0 М а в камерах 15 ячейки - раствор 2 примерно 34 М. В режиме работы на нагрузку ячейка разряжается, и реакции на электродах идут в обратном направлении. Ионы натрияпереносятся через мембрану 5 с отрицательной стороны к положительной стороне ячейки. На положительном электроде 2 молекулы кислорода восстанавливаются, образуя ионы ОН-. На отрицательном электроде сульфид-ионы 2- окисляются до молекулярной серы (которая переводится в раствор сульфидом натрия). Свободные электроны, образующиеся на отрицательном электроде, образуют ток через нагрузку. Химические реакции на электродах дают от 0,60 до 0,70 В на ячейку. Фиг. 2 представляет собой блок-схему системы в целом, использующей ячейку 1 фиг. 1. К положительной стороне электрода подается разбавленный раствор(около 1,0 М) из емкости 16, из которой он проходит в смеситель 21, где смешивается с воздухом, который поступает по линии 17. Смесь воздух/разбавленныйв виде пены проходит затем через дно камер 13 ячейки 1. Пенообразная смесь контактирует с пористыми проводящими поверхностями 8 электродов 2 во время ее прохождения через камеры 22. Гидроксид натрия возвращается в емкость 16 посредством насоса 18. К отрицательному электроду поступает раствор сульфида натрия 2 из емкости 19, из которой он проходит через дно камер 15 ячейки 1. Раствор 2 снова возвращается в емкость 19 посредством насоса 20. Содержимое емкостей 16 и 19 может быть заменено свежим электролитом путем замены израсходованных емкостей на новые и/или путем заполнения старых емкостей из источника электролита. Изготовление электродов. Концевые электроды отличаются от промежуточных электродов, так как они должны иметь внедренный в их структуру по всей площади электрода металлический проводник. Это необходимо, поскольку сопротивление материала основы, из которого они сделаны, слишком высоко, чтобы обеспечить соответствующую электрическую связь с внешней электрической сетью. Например, материал основы площадью 25 х 25 см 2 толщиной 0,25 см будет иметь сопротивление около 10 Ом, в то время как соответствующая ячейка имеет внутреннее сопротивление около 0,01 Ом. Лист меди толщиной 0,025 см приблизительно той же площади,внедренный в электрод, снизит эффективное сопротивление примерно до 100 мкОм. Концевые электроды являются униполярными, в то время как промежуточные электроды - биполярны. Проводящий лист пред 7 3114 1 ставляет собой тонкую сетку, внедренную по длине концевых электродов, что обеспечивает механически хороший контакт на пути прохождения тока. Биполярные промежуточные электроды изготавливают следующим образом. Основу получают из хлопьев графита, смешанных со связующим из пластика или другим подходящим связующим, обычно в массовом соотношении компонентов 11. Смесь высушивают путем нагревания и/или выдерживания в эксикаторе,формуют в виде листов и прессуют горячим методом при температурах и давлениях, соответствующих используемым материалам. На поверхность основы, которая должна образовать положительный электрод, затем наносят пористый проводящий поверхностный слой, например из частиц активированного угля, или механически припрессовывают проводящий поверхностный материал для достижения тесного контакта с поверхностью электрода,или наносят проводящий поверхностный материал на поверхность электрода с помощью связующего. В первом методе толстый (более 2,5 мм) слой несвязанных рыхлых частиц угля механически удерживается в контакте с поверхностью основы обычно основу сначала покрывают тонким слоем частиц угля меньшего размера, этот промежуточный поверхностный слой обеспечивает контакт с достаточно низким сопротивлением с рыхлым слоем частиц угля для взаимодействия с насыщенным кислородом электролитом. Во втором методе рыхлый слой частиц угля соединяют с поверхностью основы посредством подходящего полимерного материала, который устойчив к химической коррозии, например, используя в качестве связующего агента порошкообразныйв количестве от 15 до 20 мас. . На проводящем поверхностном материале предпочтительно размещают экран, например из нетканого полипропилена (например,), для того, чтобы удерживать проводящий поверхностный материал. В предпочтительном варианте выполнения данного изобретения поверхность основы, которая должна образовывать отрицательный электрод, покрыта пористым проводящим материалом по способу, описанному выше. Концевые электроды получают путем изготовления основы - смешением хлопьев графита и связующего из пластика тем же общим способом, который описан для процесса изготовления биполярных промежуточных электродов. Две основы образуют сандвич с помещенной между ними проводящей сеткой, например медной. Эта сборка подвергается горячему прессованию с образованием электрода, который затем покрывают (как это описано выше для промежуточных электродов) проводящим поверхностным материалом с образованием положительного концевого электрода. Такую же поверхностную обработку применяют и при изготовлении отрицательных концевых электродов в предпочтительном варианте выполнения данного изобретения. Мембраны. Предпочтительными катионообменными мембранами для использования в данном изобретении являются гетерогенные структуры, изготавливаемыеСо., называемыеМС 3470, или, изготавливаемые.является катионообменной мембраной, содержащей сульфированные смолы в качестве функциональных материалов, связанные с помощью . Этот материал нанесен на лист волокнистой подложки из стеклоткани или полимерного волокна. Характеристики этой мембраны толщина 0,40 см селективная проницаемость 965 Ом/см 2 в 1 . Можно использовать и другие катионообменные мембраны. Удельная энергия. В предпочтительном варианте выполнения с использованием электрохимического устройства по данному изобретению процесс аккумулирования энергии по реакции в соответствии с данным изобретением, описывается следующей основной реакцией Уравнение 7 А 2222-4- . Вышеприведенная химическая реакция включает только те вещества, которые непосредственно и необходимо участвуют в процессе. Однако для того, чтобы этот процесс происходил в практическом смысле,следует учитывать катионы и избыток воды, и действительная реакция для системы с солью калия будет Уравнение 7 В 4252228 КОН 25. В то время как для натриевой системы реакция будет Уравнение 7 С 42522825. На основе реакции, описываемой выше уравнением 7 В, максимально достижимая удельная энергия в случае протекания реакции до конца и в отсутствии потерь за счет поляризации или омических эффектов рассчитывается с использованием общей массы реагентов в уравнении 7 В и электронного обмена 52-52- 8- . Предполагая, что среднее значение потенциала разомкнутой цепи этой реакции равно 1 В, получаем 686 г реагента на энергию 208 Вт. ч, что дает удельную энергию 303 Вт. ч/кг. Однако процесс, используемый в настоящем изобретении, является системой, дышащей воздухом, и если система полностью заряжена, переноса кислорода внутри системы не происходит. Таким образом,8 3114 1 удельная энергия системы в начале разряда представляет собой энергию, деленную на массу реагентов за исключением кислорода, то есть 334 Вт. ч/кг. В практической системе максимальная растворимость 2 в воде составляет около 5 М. Реальным сочетанием для набора ячеек могло бы быть около 1 л 0,5 М КОН в качестве исходного окисляющего агента(анолита) на 1 л 5 М раствора 2 в качестве восстанавливающего агента (католита). При разряде растворы могут представлять собой приблизительно 0,5 М КОН и 1 М 2 соответственно. Удельная энергия этой системы, в предположении, что реакция протекает полностью без потерь, могла бы составить 85 Вт.ч/кг. Для 5 М 2 общий весовой процент серы, используемой в отрицательном электролите, будет около 17,5. Данное изобретение далее будет описано (что не ограничивает область изобретения) с помощью следующих примеров, в которых в электрохимическом процессе на основе пары кислород/сера используется набор электрохимических ячеек в соответствии с данным изобретением. Пример 1. А. Изготовление концевых электродов. Две основы были получены путем смешения графитовых хлопьев (графитовые хлопья 4012,Со.) со связующим - поливинилиденфторидом,(,461), в соотношении 11 по весу. Эту смесь нагревали для удаления влаги, формовали в листы и прессовали горячим методом при температуре 177 С и давлении 1723 кПа в течение 10 мин, а затем охлаждали при том же давлении между охлаждаемыми водой пластинами. Затем собирали пакет из алюминиевой пластины, тефлонового листа, одной основы, медной сетки (толщиной 0,025 см), другой основы, тефлонового листа, листа из высокотемпературной резины и, наконец, второй алюминиевой пластины. Эту сборку затем прессовали при 1034 кПа при 177 С в течение 10 мин, а затем охлаждали при том же давлении между охлаждаемыми водой пластинами. Для того, чтобы нанести на основу поверхностный слой, ее кромки изолировали лентой затем помещали на алюминиевую пластину, покрытую тефлоновым листом, и на поверхность напыляли смесь 80 графита и 20. На поверхность основы затем напыляли слой частиц активированного угля, например,212 (.) или(- .). Частицы активированного угля имеют следующие характеристики 212 насыпная плотность 0,38 - 0,44 ( 2854) твердость 92 ( 2862) размер частиц 90 проходят через сито 8 х 16 меш. объем пор (внутри частиц) - мл 2 на грамм 0,90 - 1,00 объемная плотность 0,45 - 0,55 ( 2854) размер частиц 90 проходят через сито 50 х 200 меш. объем пор (внутри частиц) - мл 2 на грамм 0,85 - 0,95. Сверху основы с нанесенным покрытием помещали лист высокотемпературной резины, затем лист тефлона и алюминиевую пластину. Затем эту сборку прессовали при 517 кПа при 177 С в течение 10 мин,а затем охлаждали при том же давлении между охлаждаемыми водой пластинами. Затем ленту удаляли с кромок напыленной стороны, и на верхнюю часть очищенной кромки помещали резиновую рамку. Электрод размещали напыленной стороной кверху на алюминиевую пластину, покрытую листом тефлона, и обращенную вверх поверхность этой структуры покрывали листом тефлона и алюминиевой пластиной. Кромки сборки прессовали при 2413 кПа в течение 210 мин, а затем охлаждали при том же давлении между охлаждаемыми водой пластинами. На этой стадии происходит герметизация пластины основы по кромкам для того, чтобы медная сетка была полностью заключена внутри электрода во избежание коррозии под действием электролита. В. Изготовление биполярных электродов. Основы для биполярных электродов были получены таким же образом, как это описано выше в пункте А. Одна поверхность основы затем была покрыта частицами активированного угля 212 (.). На покрытую поверхность основы поместили лист высокотемпературной резины, затем лист тефлона и алюминиевую пластину. Эту структуру затем прессовали при 517 кПа при 177 С в течение 10 мин, а затем охлаждали при том же давлении между охлаждаемыми водой пластинами. Эта поверхность образует положительную сторону биполярного электрода. Затем другую поверхность основы покрывали частицами активированного угля(.), прессовали в горячем состоянии и охлаждали таким же образом, как для формирования положительной стороны биполярного электрода. Покрытаясторона образует отрицательную сторону биполярного электрода. 9 3114 1 С. Изготовление ячейки. Ячейка изготавливается из концевого положительного электрода, описанного выше, и концевого отрицательного электрода, покрытого активированным углем . Концевые электроды были отделены от биполярного электрода для образования камер католита посредством мембраныс защитным слоем из ткани . Эффективная площадь каждого электрода составляла 25 см 2. Отрицательная сторона расстояние до мембраны 0,50 см объем электролита 250 см 3 (2 М 2). Раствор моносульфида использовали для того, чтобы быть уверенным, что отрицательный электролит полностью заряжен, и что он не лимитирует работу ячейки за счет поляризационных эффектов. Положительная сторона расстояние до мембраны 0,50 см объем электролита 250 см 3 (1 М ). Кислород вводили в положительный электролит непосредственно перед вводом электролита через дно камер католита ячейки. Скорость подачи кислорода была 2 л/мин. Вспененный электролит циркулировал через камеры анолита ячейки со скоростью 0,6 л/мин. Во время эксперимента кислород замещали воздухом через 30 минут. Работа ячейки. Данная ячейка разряжалась при 1 А в течение 30 мин с использованием кислорода для получения вспененного электролита а затем в течение последующих 25 мин с использованием сжатого воздуха. Фиг. 3 дает зависимость напряжения от времени во время работы ячейки. Пример 2. В этом примере ячейка, описанная в примере 1, работала с использованием электролита 1 М 24 в камерах ячейки. Кислород вводили в положительный электролит непосредственно перед вводом его через дно камер анолита ячейки. Расход кислорода составлял 1,5 л/мин., отрицательный электролит циркулировал через камеры католита ячейки со скоростью 0,6 л/мин. Ячейку разряжали при 1,8 А и периодически размыкали цепь. Фиг.4 показывает полученные данные по изменению напряжения во времени. Следует отметить, что на ячейке с использованием кислого электролита, циркулирующего через камеры анолита (фиг. 4), были получены более высокие значения напряжения по сравнению с ячейкой, использующей щелочной электролит, циркулирующий через камеры анолита (фиг. 3). Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66. 11
