F15B 13/02 — устройства для распределения или питания, приспособленные для управления сервомеханизмами

Номер патента: 18715

Опубликовано: 30.10.2014

Авторы: Матюшкин Александр Михайлович, Пилипенко Владимир Иванович, Субботин Игорь Тимофеевич, Шакутин Александр Васильевич, Буяльский Ярослав Владимирович

МПК: F15B 13/02, B62D 5/06, F04C 15/02...

Метки: гидрораспределитель

Текст:

...с другим коммуникационным каналом, от сообщенной с каналом слива торцевой полости расточки корпуса, выполнены дополнительные канавки, в которых установлены уплотнения. Каждое уплотнение выполнено в виде двух колец первого,имеющего в поперечном сечении форму прямоугольного треугольника, изготовленного из пластмассы с низким коэффициентом трения и установленного в дополнительной канавке так, что одна боковая сторона-катет его поперечного...

Номер патента: 18658

Опубликовано: 30.10.2014

Авторы: Матюшкин Александр Михайлович, Буяльский Ярослав Владимирович, Пилипенко Владимир Иванович, Борисов Евгений Павлович, Шакутин Александр Васильевич, Субботин Игорь Тимофеевич

МПК: F15B 13/02, B62D 5/083

Метки: дозирующее, управления, средства, рулевого, гидропривода, устройство, гидростатическое, транспортного, объемного

Текст:

...в корпусе с возможностью их ограниченного относительного вращения и с образованием напорной,сообщенной с внутренней полостью корпуса сливной и коммуникационных полостей, соответственно сообщенных распределительными отверстиями и продольными пазами. Подвижная внутренняя шестерня выполнена с осевым отверстием, которым она сопряжена с карданом, а посредством последнего и оси соединена с наружной втулкой распределителя. Внутренняя втулка...

Номер патента: U 9891

Опубликовано: 28.02.2014

Авторы: Соболевский Александр Иванович, Янченко Владимир Иванович

МПК: F15B 13/02

Метки: секционный, гидрораспределитель

Текст:

...в гидросистему машин. Гидрораспределитель должен обеспечивать разгрузку гидросистемы от давления при условии расположения всех золотников в нейтрали. Поставленная задача решается за счет того, что заявляемый секционный гидрораспределитель дополнительно содержит предохранительную секцию, содержащую гидроклапан давления, а одна из цилиндровых гидролиний каждой из секций распределения соединена с общей гидролинией, объединяющей управляющие...

Номер патента: 5205

Опубликовано: 30.06.2003

Авторы: Винарский Анатолий Антонович, Тамкович Александр Иванович, Казюк Олег Николаевич, Вовк Александр Викторович, Давыдчик Михаил Александрович, Борисов Николай Федорович

МПК: F15B 11/20, F15B 13/02

Метки: гидропривод

Текст:

...пружинная полость каждого золотника соединена посредством дросселя с напорной полостью и через управляющий клапан - со сливом, а через обратный клапан - с 2 5205 1 предохранительным клапаном, сбрасывающая полость первого золотника соединена с разгрузочной полостью второго золотника и с одними полостями гидроцилиндров посредством общей магистрали, а сбрасывающая полость второго золотника соединена с разгрузочной полостью первого золотника и...

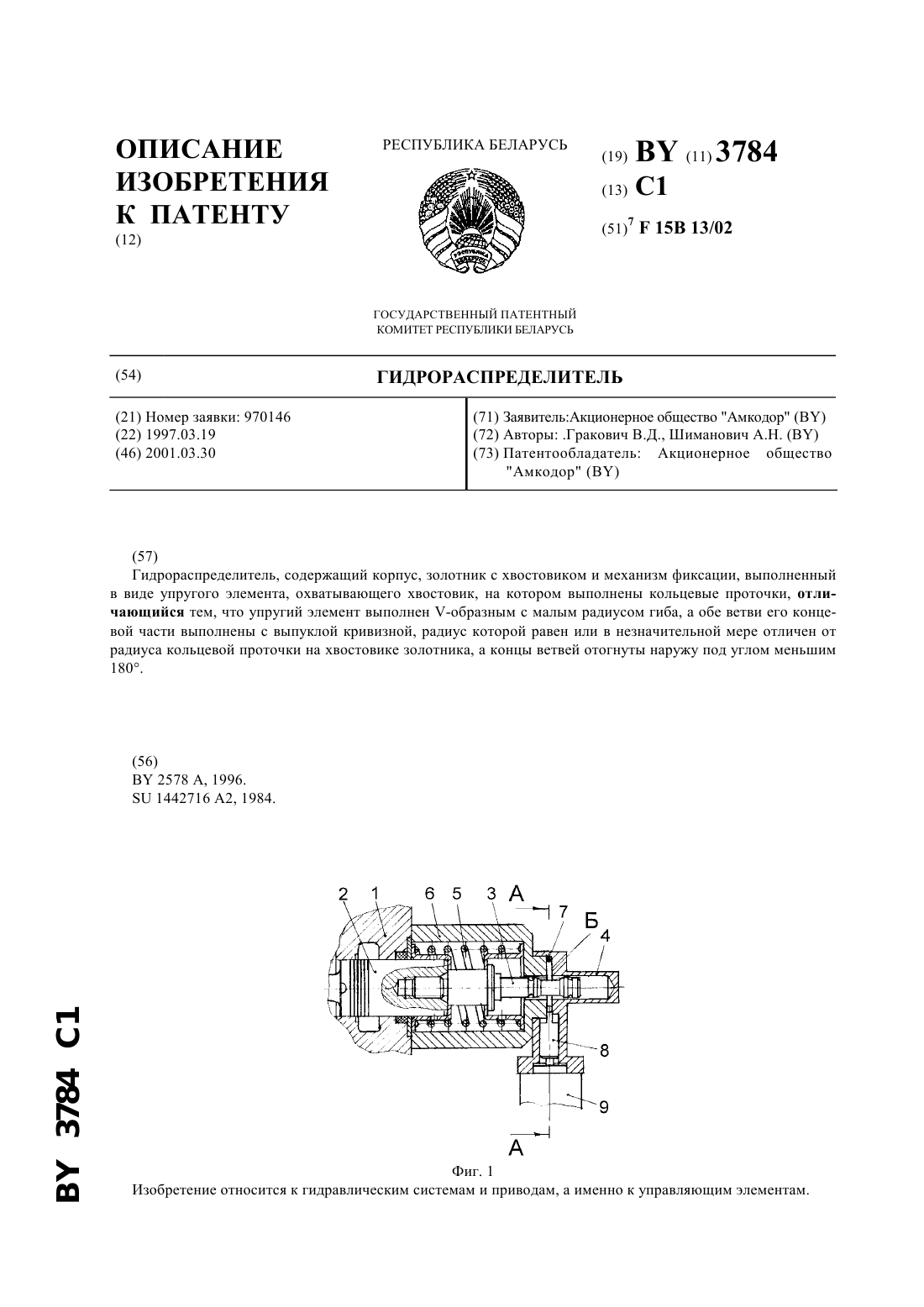

Номер патента: 3784

Опубликовано: 30.03.2001

Авторы: Гракович Владимир Доминикович, Шиманович Анатолий Николаевич

МПК: F15B 13/02

Метки: гидрораспределитель

Текст:

...кривизной, радиускоторой равен или в незначительной мере отличен от радиуса кольцевой проточки на хвостовике 3 золотника 2, а непосредственно сами концы ветвей отогнуты наружу под углом меньшим 180 градусов, и образуют зев, в который может входить клинообразный толкатель 8, кинематически связанный с якорем электромагнита 9. Гидрораспределитель работает следующим образом. а) Электромагнитное управление расфиксацией отсутствует. В исходном...

Номер патента: 3158

Опубликовано: 30.12.1999

Авторы: Дорощенко Владимир Иванович, Гинзбург Александр Анатольевич, Смоляницкий Эдуард Анатольевич

МПК: F15B 11/00, F15B 13/02

Метки: клапанный, гидрораспределитель

Текст:

...Гидрораспределитель состоит из основных клапанов 1, 2, 3, 4 и гидропилотов управления 5, 6. Основные клапаны 2 и 3 установлены между гидролинией подвода 7 и цилиндровыми гидролиниями 8 и 9 соответственно, а основные клапаны 1 и 4 - между цилиндровыми гидролиниями 8 и 9 и сливной гидролинией 10. Надклапанная полость основного клапана 2 соединена с выходом элемента ИЛИ 11, вход 12 которого соединен с цилиндровой гидролинией 8, а вход -13 -...
