Гидрораспределитель секционный

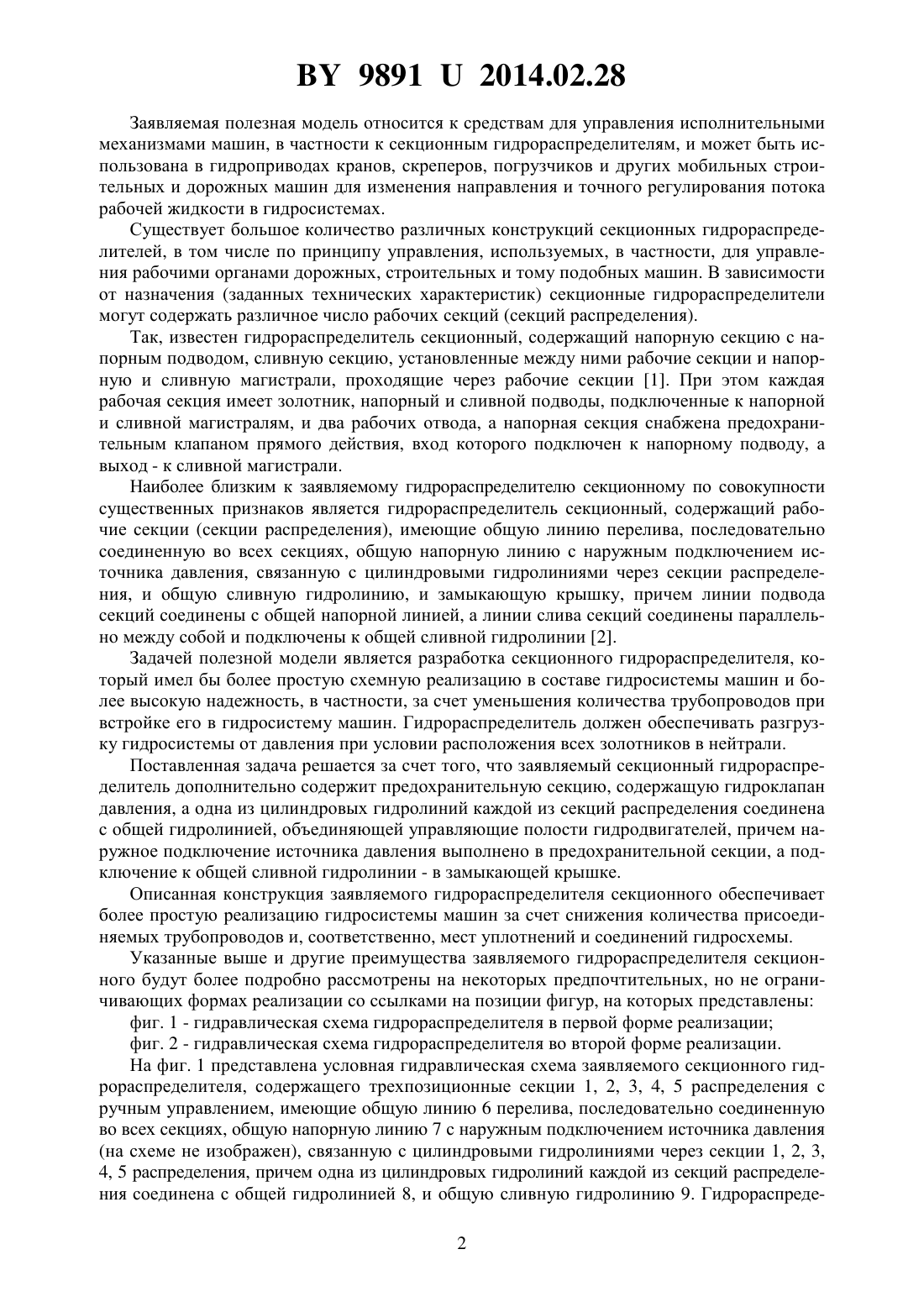

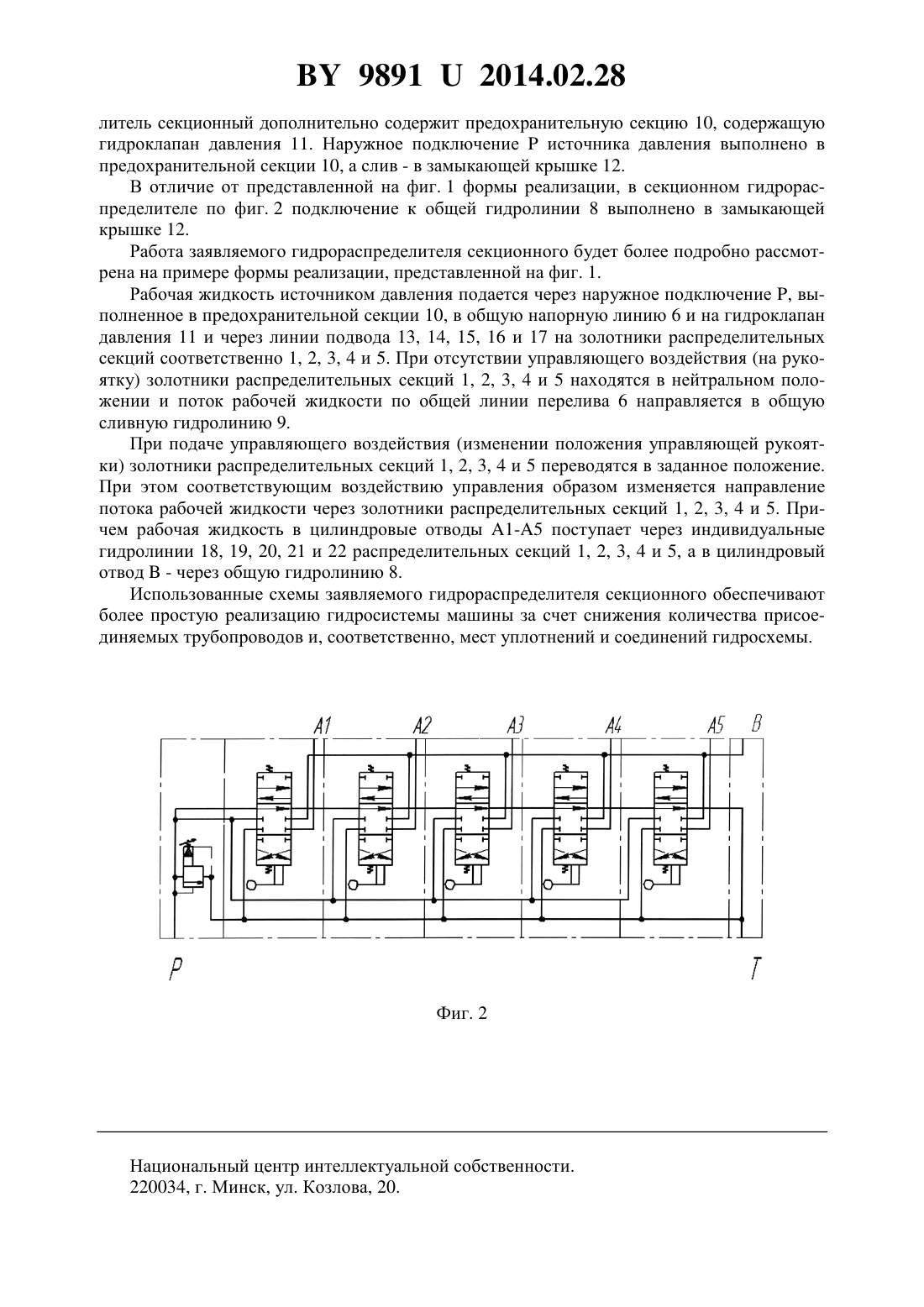

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество ЭЛГА(72) Авторы Янченко Владимир Иванович Соболевский Александр Иванович(73) Патентообладатель Закрытое акционерное общество ЭЛГА(57) 1. Гидрораспределитель секционный, состоящий по крайней мере из двух секций распределения, имеющих общую линию перелива, последовательно соединенную во всех секциях, общую напорную линию с наружным подключением источника давления, связанную с цилиндровыми гидролиниями через секции распределения, общую сливную гидролинию, и замыкающей крышки, отличающийся тем, что дополнительно содержит предохранительную секцию с гидроклапаном давления, а одна из цилиндровых гидролиний каждой из секций распределения соединена с общей гидролинией, объединяющей управляющие полости гидродвигателей, причем наружное подключение источника давления выполнено в предохранительной секции, а подключение к общей сливной гидролинии в замыкающей крышке. 2. Гидрораспределитель по п. 1, отличающийся тем, что подключение к общей гидролинии, объединяющей управляющие полости гидродвигателей, выполнено в замыкающей крышке. 98912014.02.28 Заявляемая полезная модель относится к средствам для управления исполнительными механизмами машин, в частности к секционным гидрораспределителям, и может быть использована в гидроприводах кранов, скреперов, погрузчиков и других мобильных строительных и дорожных машин для изменения направления и точного регулирования потока рабочей жидкости в гидросистемах. Существует большое количество различных конструкций секционных гидрораспределителей, в том числе по принципу управления, используемых, в частности, для управления рабочими органами дорожных, строительных и тому подобных машин. В зависимости от назначения (заданных технических характеристик) секционные гидрораспределители могут содержать различное число рабочих секций (секций распределения). Так, известен гидрораспределитель секционный, содержащий напорную секцию с напорным подводом, сливную секцию, установленные между ними рабочие секции и напорную и сливную магистрали, проходящие через рабочие секции 1. При этом каждая рабочая секция имеет золотник, напорный и сливной подводы, подключенные к напорной и сливной магистралям, и два рабочих отвода, а напорная секция снабжена предохранительным клапаном прямого действия, вход которого подключен к напорному подводу, а выход - к сливной магистрали. Наиболее близким к заявляемому гидрораспределителю секционному по совокупности существенных признаков является гидрораспределитель секционный, содержащий рабочие секции (секции распределения), имеющие общую линию перелива, последовательно соединенную во всех секциях, общую напорную линию с наружным подключением источника давления, связанную с цилиндровыми гидролиниями через секции распределения, и общую сливную гидролинию, и замыкающую крышку, причем линии подвода секций соединены с общей напорной линией, а линии слива секций соединены параллельно между собой и подключены к общей сливной гидролинии 2. Задачей полезной модели является разработка секционного гидрораспределителя, который имел бы более простую схемную реализацию в составе гидросистемы машин и более высокую надежность, в частности, за счет уменьшения количества трубопроводов при встройке его в гидросистему машин. Гидрораспределитель должен обеспечивать разгрузку гидросистемы от давления при условии расположения всех золотников в нейтрали. Поставленная задача решается за счет того, что заявляемый секционный гидрораспределитель дополнительно содержит предохранительную секцию, содержащую гидроклапан давления, а одна из цилиндровых гидролиний каждой из секций распределения соединена с общей гидролинией, объединяющей управляющие полости гидродвигателей, причем наружное подключение источника давления выполнено в предохранительной секции, а подключение к общей сливной гидролинии - в замыкающей крышке. Описанная конструкция заявляемого гидрораспределителя секционного обеспечивает более простую реализацию гидросистемы машин за счет снижения количества присоединяемых трубопроводов и, соответственно, мест уплотнений и соединений гидросхемы. Указанные выше и другие преимущества заявляемого гидрораспределителя секционного будут более подробно рассмотрены на некоторых предпочтительных, но не ограничивающих формах реализации со ссылками на позиции фигур, на которых представлены фиг. 1 - гидравлическая схема гидрораспределителя в первой форме реализации фиг. 2 - гидравлическая схема гидрораспределителя во второй форме реализации. На фиг. 1 представлена условная гидравлическая схема заявляемого секционного гидрораспределителя, содержащего трехпозиционные секции 1, 2, 3, 4, 5 распределения с ручным управлением, имеющие общую линию 6 перелива, последовательно соединенную во всех секциях, общую напорную линию 7 с наружным подключением источника давления(на схеме не изображен), связанную с цилиндровыми гидролиниями через секции 1, 2, 3,4, 5 распределения, причем одна из цилиндровых гидролиний каждой из секций распределения соединена с общей гидролинией 8, и общую сливную гидролинию 9. Гидрораспреде 2 98912014.02.28 литель секционный дополнительно содержит предохранительную секцию 10, содержащую гидроклапан давления 11. Наружное подключениеисточника давления выполнено в предохранительной секции 10, а слив - в замыкающей крышке 12. В отличие от представленной на фиг. 1 формы реализации, в секционном гидрораспределителе по фиг. 2 подключение к общей гидролинии 8 выполнено в замыкающей крышке 12. Работа заявляемого гидрораспределителя секционного будет более подробно рассмотрена на примере формы реализации, представленной на фиг. 1. Рабочая жидкость источником давления подается через наружное подключение , выполненное в предохранительной секции 10, в общую напорную линию 6 и на гидроклапан давления 11 и через линии подвода 13, 14, 15, 16 и 17 на золотники распределительных секций соответственно 1, 2, 3, 4 и 5. При отсутствии управляющего воздействия (на рукоятку) золотники распределительных секций 1, 2, 3, 4 и 5 находятся в нейтральном положении и поток рабочей жидкости по общей линии перелива 6 направляется в общую сливную гидролинию 9. При подаче управляющего воздействия (изменении положения управляющей рукоятки) золотники распределительных секций 1, 2, 3, 4 и 5 переводятся в заданное положение. При этом соответствующим воздействию управления образом изменяется направление потока рабочей жидкости через золотники распределительных секций 1, 2, 3, 4 и 5. Причем рабочая жидкость в цилиндровые отводы 1-5 поступает через индивидуальные гидролинии 18, 19, 20, 21 и 22 распределительных секций 1, 2, 3, 4 и 5, а в цилиндровый отвод- через общую гидролинию 8. Использованные схемы заявляемого гидрораспределителя секционного обеспечивают более простую реализацию гидросистемы машины за счет снижения количества присоединяемых трубопроводов и, соответственно, мест уплотнений и соединений гидросхемы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
