Гидрораспределитель

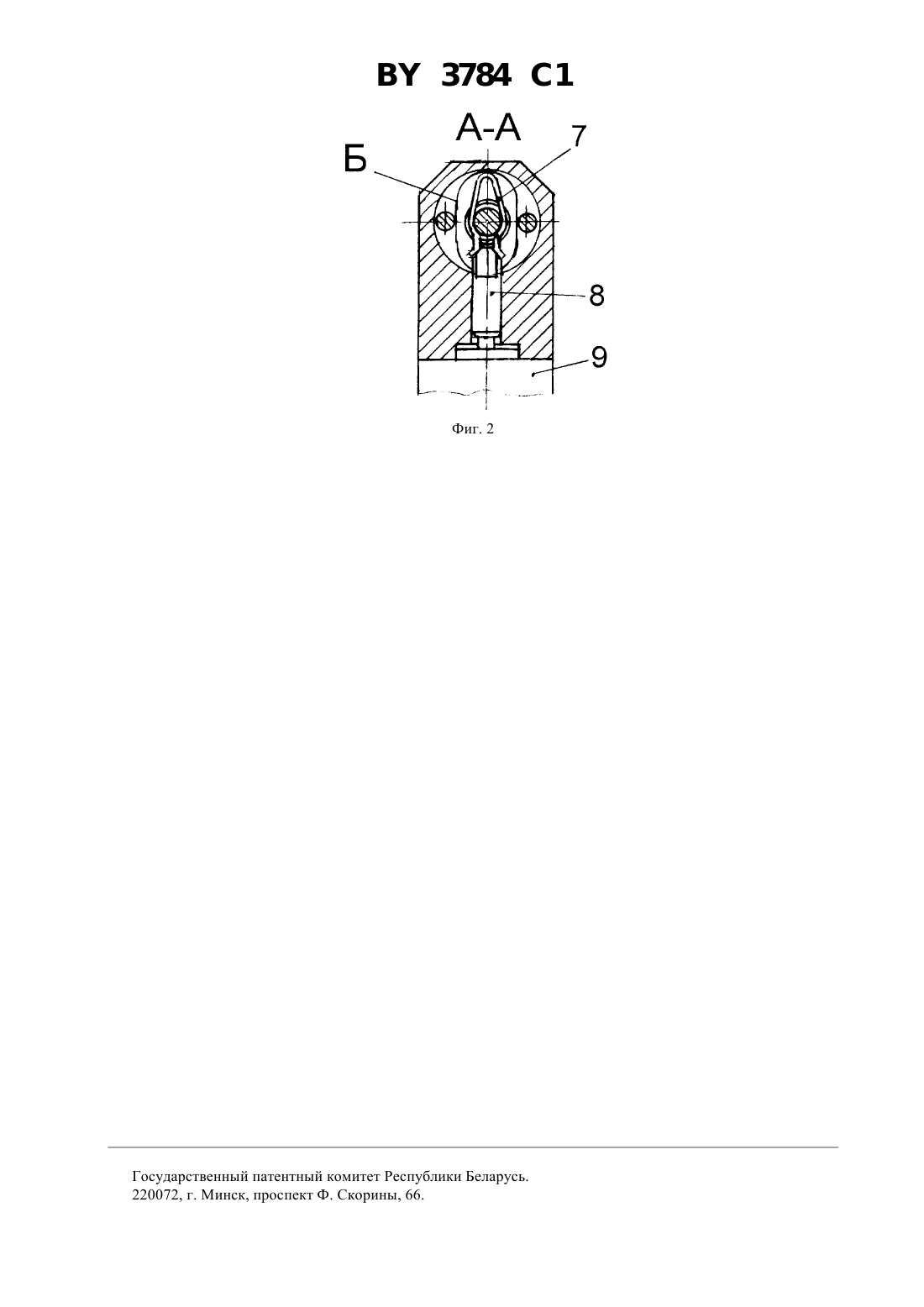

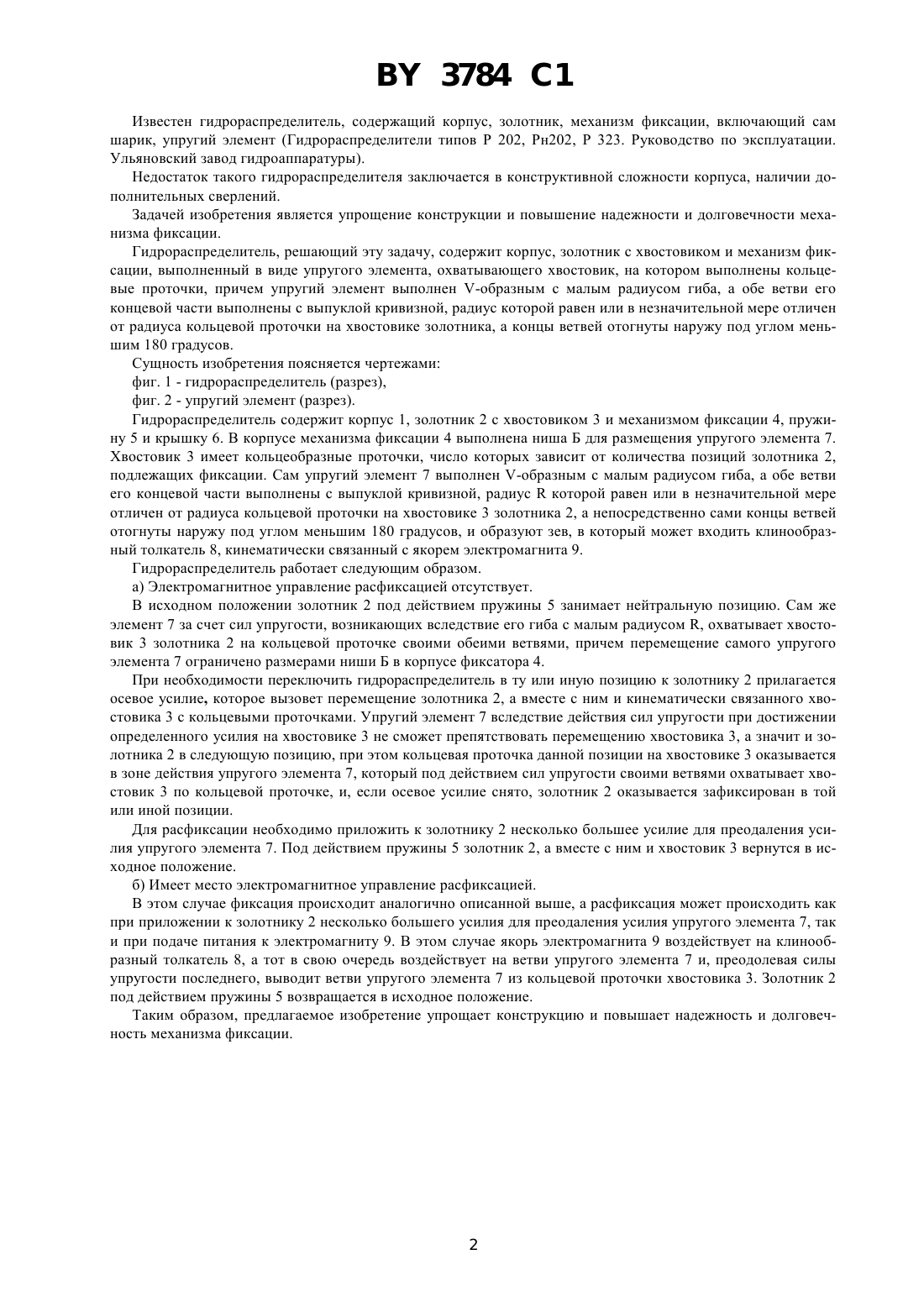

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Акционерное общество Амкодор(57) Гидрораспределитель, содержащий корпус, золотник с хвостовиком и механизм фиксации, выполненный в виде упругого элемента, охватывающего хвостовик, на котором выполнены кольцевые проточки, отличающийся тем, что упругий элемент выполнен -образным с малым радиусом гиба, а обе ветви его концевой части выполнены с выпуклой кривизной, радиус которой равен или в незначительной мере отличен от радиуса кольцевой проточки на хвостовике золотника, а концы ветвей отогнуты наружу под углом меньшим 180. 3784 1 Известен гидрораспределитель, содержащий корпус, золотник, механизм фиксации, включающий сам шарик, упругий элемент (Гидрораспределители типов Р 202, Рн 202, Р 323. Руководство по эксплуатации. Ульяновский завод гидроаппаратуры). Недостаток такого гидрораспределителя заключается в конструктивной сложности корпуса, наличии дополнительных сверлений. Задачей изобретения является упрощение конструкции и повышение надежности и долговечности механизма фиксации. Гидрораспределитель, решающий эту задачу, содержит корпус, золотник с хвостовиком и механизм фиксации, выполненный в виде упругого элемента, охватывающего хвостовик, на котором выполнены кольцевые проточки, причем упругий элемент выполнен -образным с малым радиусом гиба, а обе ветви его концевой части выполнены с выпуклой кривизной, радиус которой равен или в незначительной мере отличен от радиуса кольцевой проточки на хвостовике золотника, а концы ветвей отогнуты наружу под углом меньшим 180 градусов. Сущность изобретения поясняется чертежами фиг. 1 - гидрораспределитель (разрез),фиг. 2 - упругий элемент (разрез). Гидрораспределитель содержит корпус 1, золотник 2 с хвостовиком 3 и механизмом фиксации 4, пружину 5 и крышку 6. В корпусе механизма фиксации 4 выполнена ниша Б для размещения упругого элемента 7. Хвостовик 3 имеет кольцеобразные проточки, число которых зависит от количества позиций золотника 2,подлежащих фиксации. Сам упругий элемент 7 выполнен -образным с малым радиусом гиба, а обе ветви его концевой части выполнены с выпуклой кривизной, радиускоторой равен или в незначительной мере отличен от радиуса кольцевой проточки на хвостовике 3 золотника 2, а непосредственно сами концы ветвей отогнуты наружу под углом меньшим 180 градусов, и образуют зев, в который может входить клинообразный толкатель 8, кинематически связанный с якорем электромагнита 9. Гидрораспределитель работает следующим образом. а) Электромагнитное управление расфиксацией отсутствует. В исходном положении золотник 2 под действием пружины 5 занимает нейтральную позицию. Сам же элемент 7 за счет сил упругости, возникающих вследствие его гиба с малым радиусом , охватывает хвостовик 3 золотника 2 на кольцевой проточке своими обеими ветвями, причем перемещение самого упругого элемента 7 ограничено размерами ниши Б в корпусе фиксатора 4. При необходимости переключить гидрораспределитель в ту или иную позицию к золотнику 2 прилагается осевое усилие, которое вызовет перемещение золотника 2, а вместе с ним и кинематически связанного хвостовика 3 с кольцевыми проточками. Упругий элемент 7 вследствие действия сил упругости при достижении определенного усилия на хвостовике 3 не сможет препятствовать перемещению хвостовика 3, а значит и золотника 2 в следующую позицию, при этом кольцевая проточка данной позиции на хвостовике 3 оказывается в зоне действия упругого элемента 7, который под действием сил упругости своими ветвями охватывает хвостовик 3 по кольцевой проточке, и, если осевое усилие снято, золотник 2 оказывается зафиксирован в той или иной позиции. Для расфиксации необходимо приложить к золотнику 2 несколько большее усилие для преодаления усилия упругого элемента 7. Под действием пружины 5 золотник 2, а вместе с ним и хвостовик 3 вернутся в исходное положение. б) Имеет место электромагнитное управление расфиксацией. В этом случае фиксация происходит аналогично описанной выше, а расфиксация может происходить как при приложении к золотнику 2 несколько большего усилия для преодаления усилия упругого элемента 7, так и при подаче питания к электромагниту 9. В этом случае якорь электромагнита 9 воздействует на клинообразный толкатель 8, а тот в свою очередь воздействует на ветви упругого элемента 7 и, преодолевая силы упругости последнего, выводит ветви упругого элемента 7 из кольцевой проточки хвостовика 3. Золотник 2 под действием пружины 5 возвращается в исходное положение. Таким образом, предлагаемое изобретение упрощает конструкцию и повышает надежность и долговечность механизма фиксации. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
