E04B 1/38 — средства соединения строительных конструкций вообще
Сборочная система половых или стеновых облицовочных плит
Номер патента: 18448
Опубликовано: 30.08.2014
Авторы: ЛЛОРЕНС МИРАВЕТ, Сальвадор, ВИЛАР ЛЛОП, Нативидад
МПК: E04B 1/38
Метки: облицовочных, система, половых, или, сборочная, плит, стеновых
Текст:
...широкий спектр вариантов сборки в зависимости от угла, под которым выступ вставляется в выемку. В другом варианте осуществления изобретения выступы и выемки имеют угловую конфигурацию, расположенную в одной плоскости и имеющую форму волны в виде последовательности треугольных импульсов. В другом варианте осуществления изобретения выступы и выемки имеют дугообразную конфигурацию, образованную расположенной в одной плоскости синусоидой....
Узел крепления плиты перекрытия на колонне
Номер патента: U 8623
Опубликовано: 30.10.2012
Авторы: Пойта Петр Степанович, Гаврилюк Илья Витальевич, Юськович Виталий Иванович, Пчелин Вячеслав Николаевич
МПК: E04B 1/38
Метки: узел, плиты, крепления, колонне, перекрытия
Текст:
...ориентированы вверх. Выполнение каждого из корпусов в виде стакана, размещенного в плане под углом 90 по отношению к полукруглым гнездам воротника и монтированного с жестким креплением между полками-образных элементов последнего с возможностью выдвижения закладных штырей в горизонтальные отверстия колонны, позволяет обеспечить опирание 2 86232012.10.30 плит перекрытия на колонну в пределах толщины плиты, что улучшает внешний вид узла со...
Конструкция стыка панелей
Номер патента: 15491
Опубликовано: 28.02.2012
Авторы: Акельев Валерий Дмитриевич, Сизов Валерий Дмитриевич, Хрусталев Борис Михайлович, Золотарева Ирина Михайловна
МПК: E04B 1/38
Метки: панелей, стыка, конструкция
Текст:
...задача решается тем, что в конструкции стыка панелей, включающей уложенные встык и закрепленные панели и соединительный элемент, содержащий заполнитель, выполненный с возможностью принятия формы поперечного сечения стыка, и лист, покрывающий стык, заполнитель выполнен в виде упругой эластичной оболочки,заполненной флюидом, а лист выполнен в виде ленты из стекловолокна, причем заполнитель выполнен с возможностью соединения с датчиком...
Узел стыка колонны с надколонной плитой перекрытия
Номер патента: 9077
Опубликовано: 30.04.2007
Авторы: Пецольд Тимофей Максимович, Герасимчик Николай Петрович, Березовский Сергей Леонидович, Волосач Александр Григорьевич
Метки: перекрытия, узел, плитой, колонны, надколонной, стыка
Текст:
...перекрытия для пропуска колонны и необходимость использования монтажных столиков - специальных приспособлений, что усложняет технологию сборки каркаса здания. Целью изобретения является устранение указанных недостатков и повышение технологичности процесса сборки безригельных каркасных зданий и сооружений. Поставленная цель достигается тем, что узел стыка колонны с надколонной плитой перекрытия, имеющей отверстие для пропуска рабочей арматуры и...
Стыковое соединение сборных колонн с перекрытием и способ его выполнения
Номер патента: 8611
Опубликовано: 30.10.2006
Автор: Мордич Александр Иванович
Метки: перекрытием, сборных, колонн, выполнения, способ, соединение, стыковое
Текст:
...на этот свежий раствор с выдавливанием его излишков устанавливают верхнюю колонну с опиранием ее на юстировочные гайки, (15) после чего положение верхней колонны окончательно фиксируют гайками на шпильках в нишах колонны, а ниши зачеканивают быстротвердеющим мелкозернистым бетоном. Все перечисленные признаки, как будет показано ниже, позволяют получить стыковое соединение повышенной несущей способности и надежности для применения в высотных...

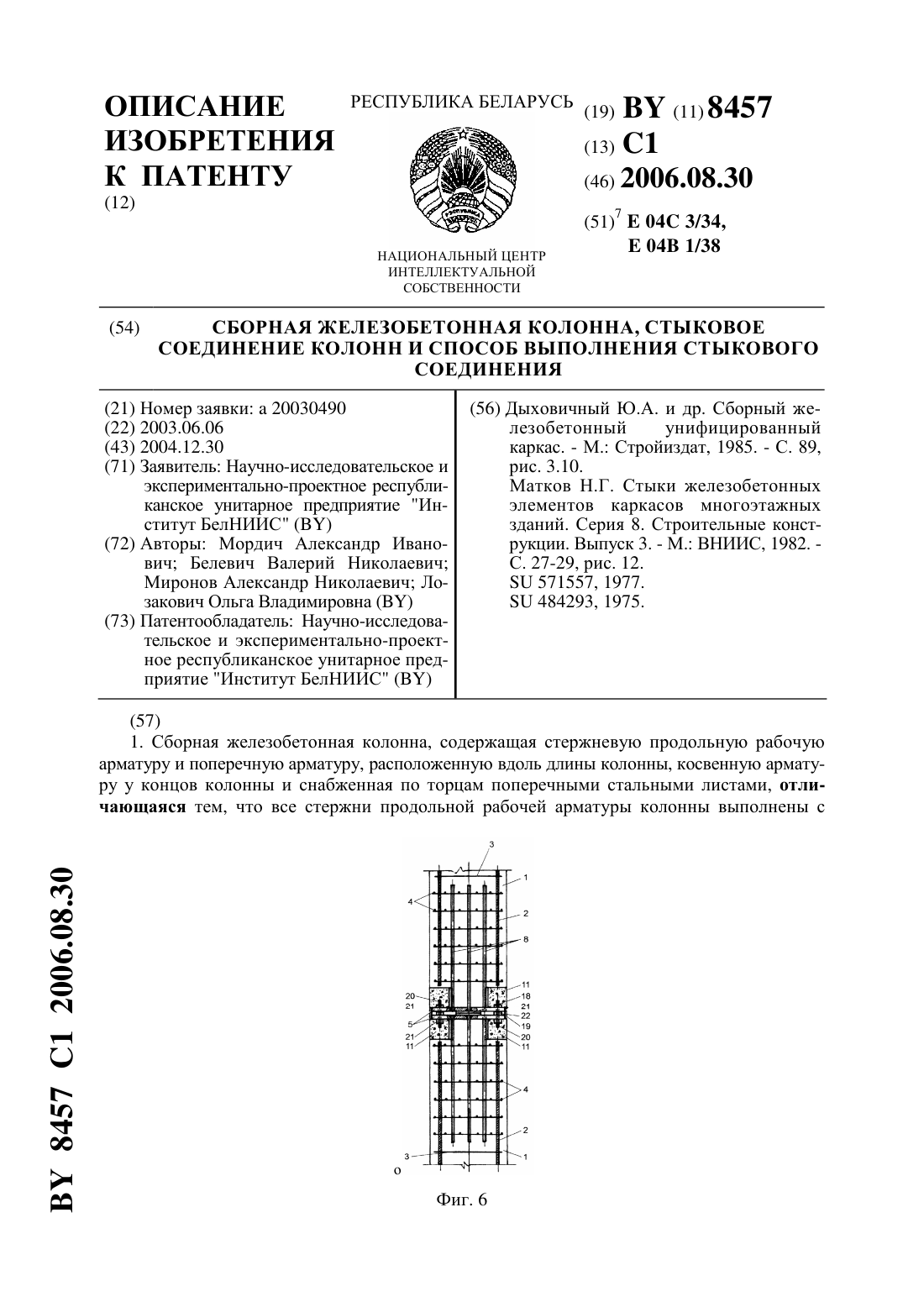

Сборная железобетонная колонна, стыковое соединение колонн и способ выполнения стыкового соединения
Номер патента: 8457
Опубликовано: 30.08.2006
Авторы: Мордич Александр Иванович, Миронов Александр Николаевич, Белевич Валерий Николаевич, Лозакович Ольга Владимировна
Метки: стыкового, соединения, выполнения, колонна, стыковое, соединение, железобетонная, способ, сборная, колонн
Текст:
...мелкозернистым бетоном. Способ выполнения стыкового соединения включает следующую последовательность операций, (13) после установки и закрепления в проектном положении нижней колонны на ее верхнем торце фиксируют направленные кверху шпильки с резьбой и на них размещают юстировочные гайки, (14) верхнюю колонну в проектное положение устанавливают в два этапа сначала ее опирают на юстировочные гайки и центрирующую прокладку, посредством...
Стыковое соединение сборных железобетонных колонн и способ его выполнения
Номер патента: 7606
Опубликовано: 30.12.2005
Авторы: Мордич Александр Иванович, Миронов Александр Николаевич, Кочко Николай Иванович, Курочкин Геннадий Филиппович, Белевич Валерий Николаевич
МПК: E04B 1/38
Метки: соединение, стыковое, железобетонных, сборных, колонн, способ, выполнения
Текст:
...на сжатие всем сечением, а не только средней частью, как это имеет место при отсутствии вкладышей или случайном их удалении, или смещении из положения на краю при отсутствии фиксации положения. Предлагаемый способ выполнения стыка, благодаря принятой последовательности технологических операций, позволяет в наиболее полной мере реализовать предложенное конструктивное решение и получить стык колонн повышенной несущей способности и надежности,...

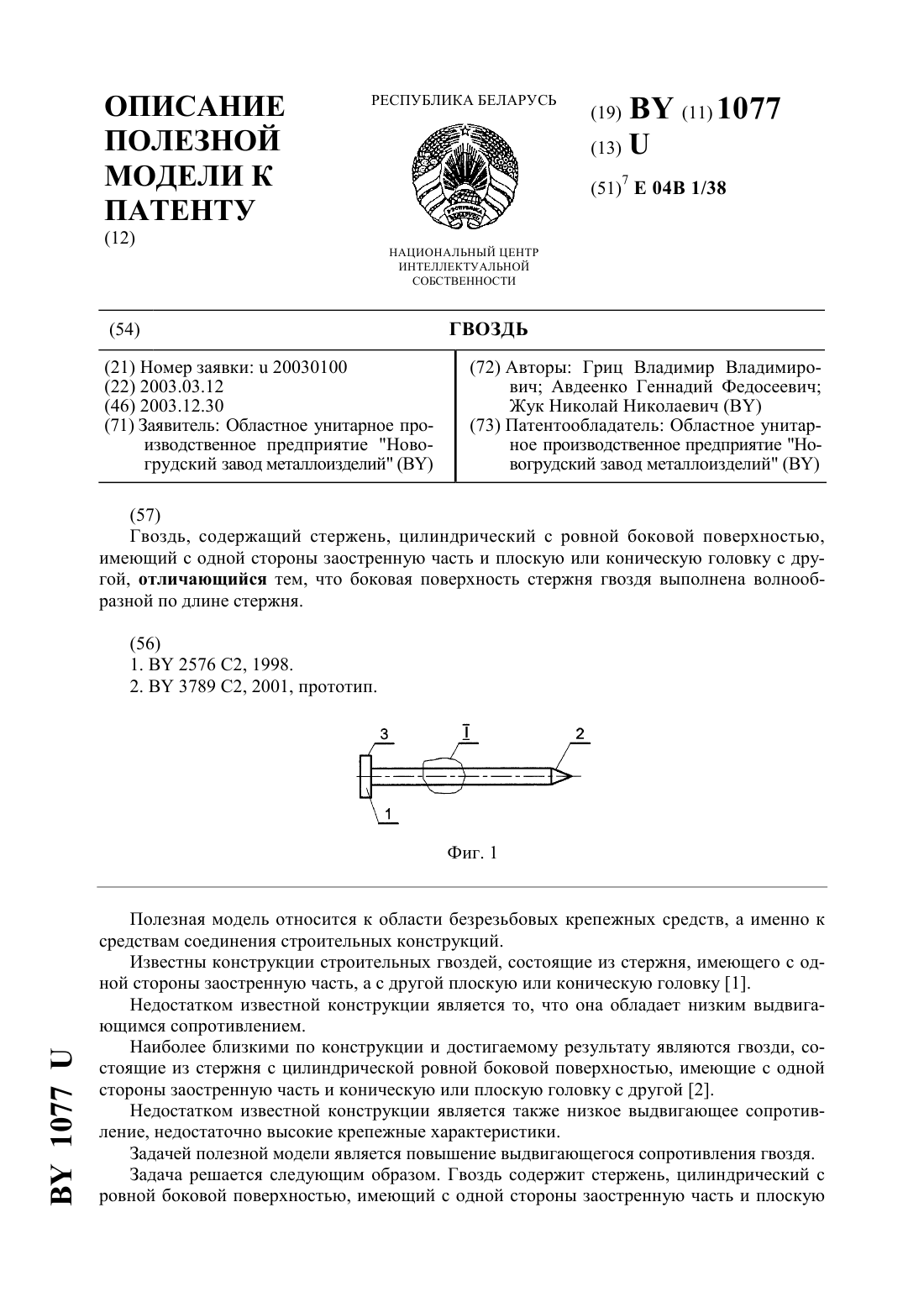

Гвоздь
Номер патента: U 1077
Опубликовано: 30.12.2003
Авторы: Авдеенко Геннадий Федосеевич, Гриц Владимир Владимирович, Жук Николай Николаевич
МПК: E04B 1/38
Метки: гвоздь
Текст:
...с ровной боковой поверхностью, имеющий с одной стороны заостренную часть и плоскую 1077 или коническую головку с другой. Согласно полезной модели, боковая поверхность цилиндрического стержня гвоздя выполнена волнообразной по длине стержня. Существенным отличительным признаком полезной модели является выполнение боковой поверхности цилиндрического стержня гвоздя волнообразной по длине стержня. Благодаря волнообразному исполнению конструкции...
Соединительная деталь
Номер патента: 4250
Опубликовано: 30.12.2001
Автор: Тимохин Павел Николаевич
МПК: E04B 1/38
Метки: соединительная, деталь
Текст:
...продольно вытянутыми и расположенными под углом, параллельно друг другу, и ребро, перпендикулярное основной пластине-полке с двумя цилиндрическими отверстиями для соединения детали с выпусками внутренних анкеров и отверстием для создания бетонной перемычки, при этом цилиндрические отверстия расположены на заданном расстоянии друг от друга и от наружной плоскости основной пластины-полки, а оси их параллельны основной пластины-полки, где она...

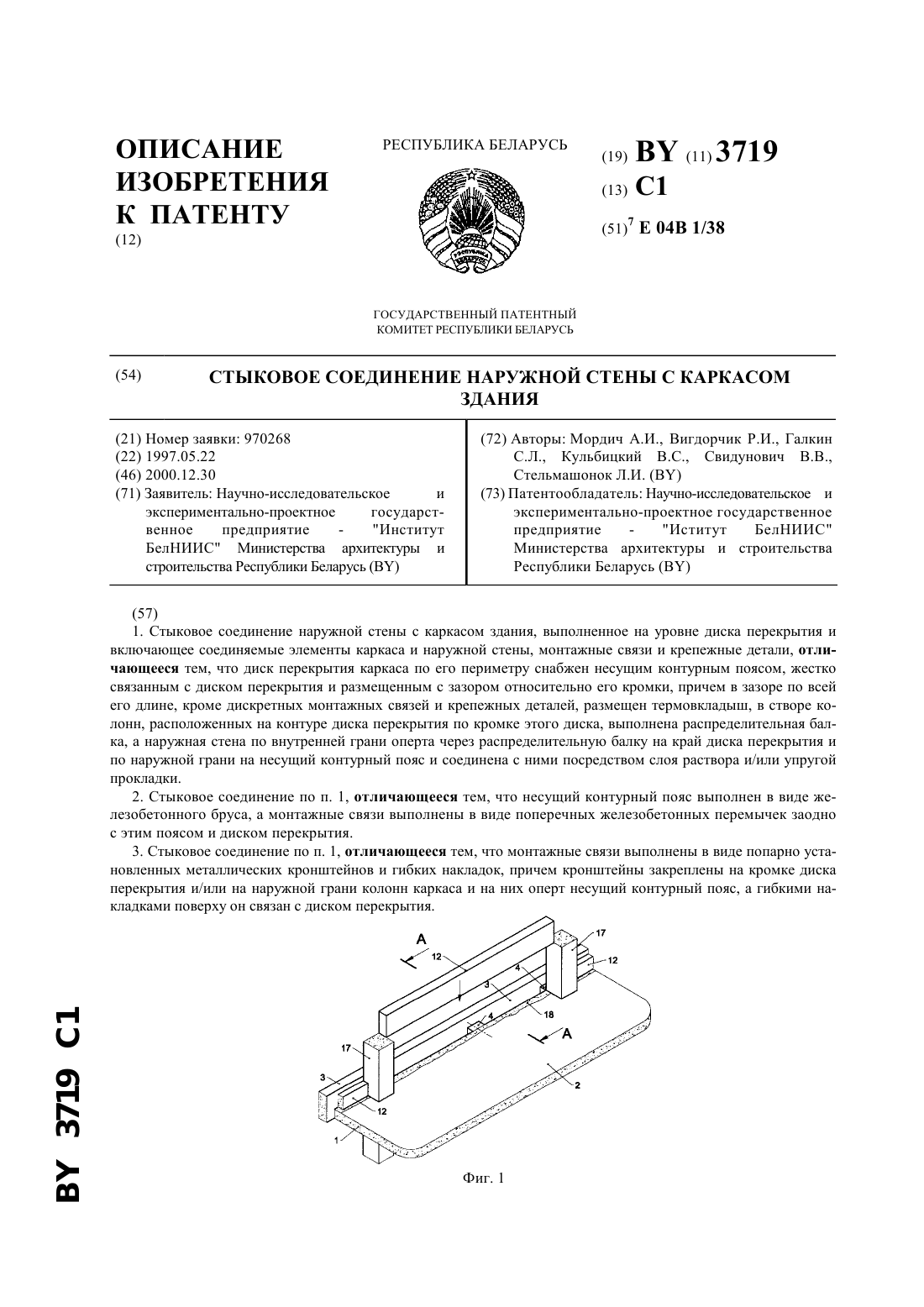

Стыковое соединение наружной стены с каркасом здания
Номер патента: 3719
Опубликовано: 30.12.2000
Авторы: Вигдорчик Роман Исаакович, Мордич Александр Иванович, Свидунович Владимир Викентьевич, Кульбицкий Владимир Семенович, Стельмашонок Леонид Иванович, Галкин Сергей Леонидович
МПК: E04B 1/38
Метки: здания, стыковое, соединение, каркасом, стены, наружной
Текст:
...крайних колонн каркаса, позволяет не только перераспределить усилия от нагрузки стен к колоннам, но и существенно упростить технологию устройства стены, выполняемой из штучных кладочных материалов и изделий. Выполнение несущего контурного пояса в виде бруса с высотой сечения, превышающей толщину кромки диска перекрытия, с размещением его верхней и нижней граней по высоте выше и ниже соответственно верхней и нижней поверхностей диска...
Узел соединения элементов каркаса здания с фундаментом стаканного типа
Номер патента: 2505
Опубликовано: 30.12.1998
Автор: Овцов Михаил Владимирович
Метки: узел, стаканного, типа, здания, фундаментом, элементов, соединения, каркаса
Текст:
...использованием известного узла соединения его элементов недостаточна. Недостаточна также и прочность соединения, особенно при воздействии выдерживающих усилий и сил. действующих в горизонтальной плоскости.Целью изобретения является повышение прочности и жесткости.Цель достигается тем, что в узле соединения элементов каркаса здания с фундаментом стаканного типа, содержащем размещенное в-стакане основание колонны-и опирающиеся на фундамент...

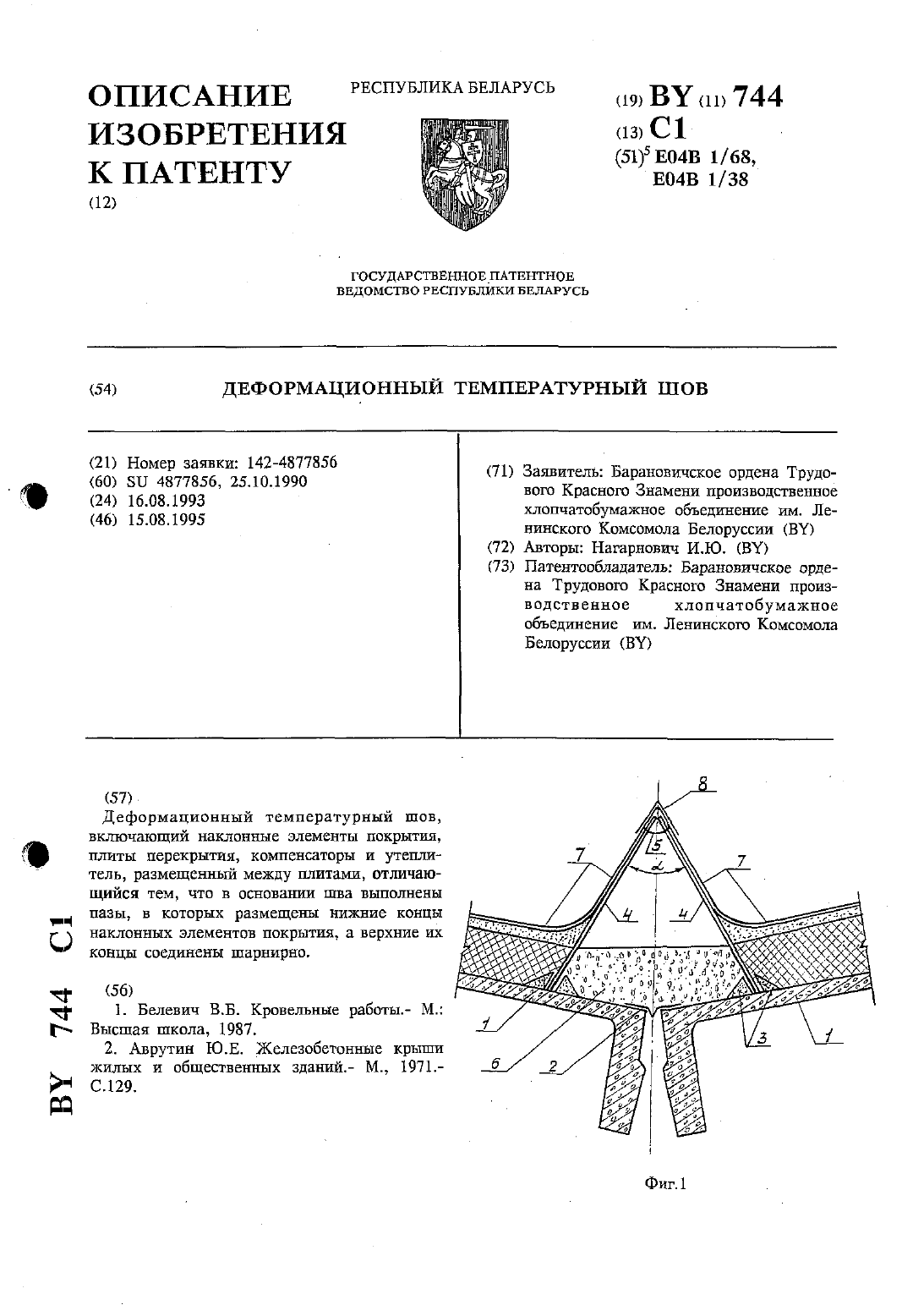

Деформационный температурный шов
Номер патента: 744
Опубликовано: 15.08.1995
Автор: Нагарнович И. Ю.
Метки: шов, температурный, деформационный
Текст:
...кровли.Целью предполагаемого изобретения является устранение указанных недостатков, а именно упрощение конструкции устройства,уменьшение его веса, повышение гидроизоляционных свойств и удобства в обслуживании деформационных температурных швов, расширение возможности гашения линейных изменений кровли.В соответствии с предполагаемым изобретением указанная цель достигается тем, что в устройстве наклонные плоскости покрытия выполнены...
