Соединительная деталь

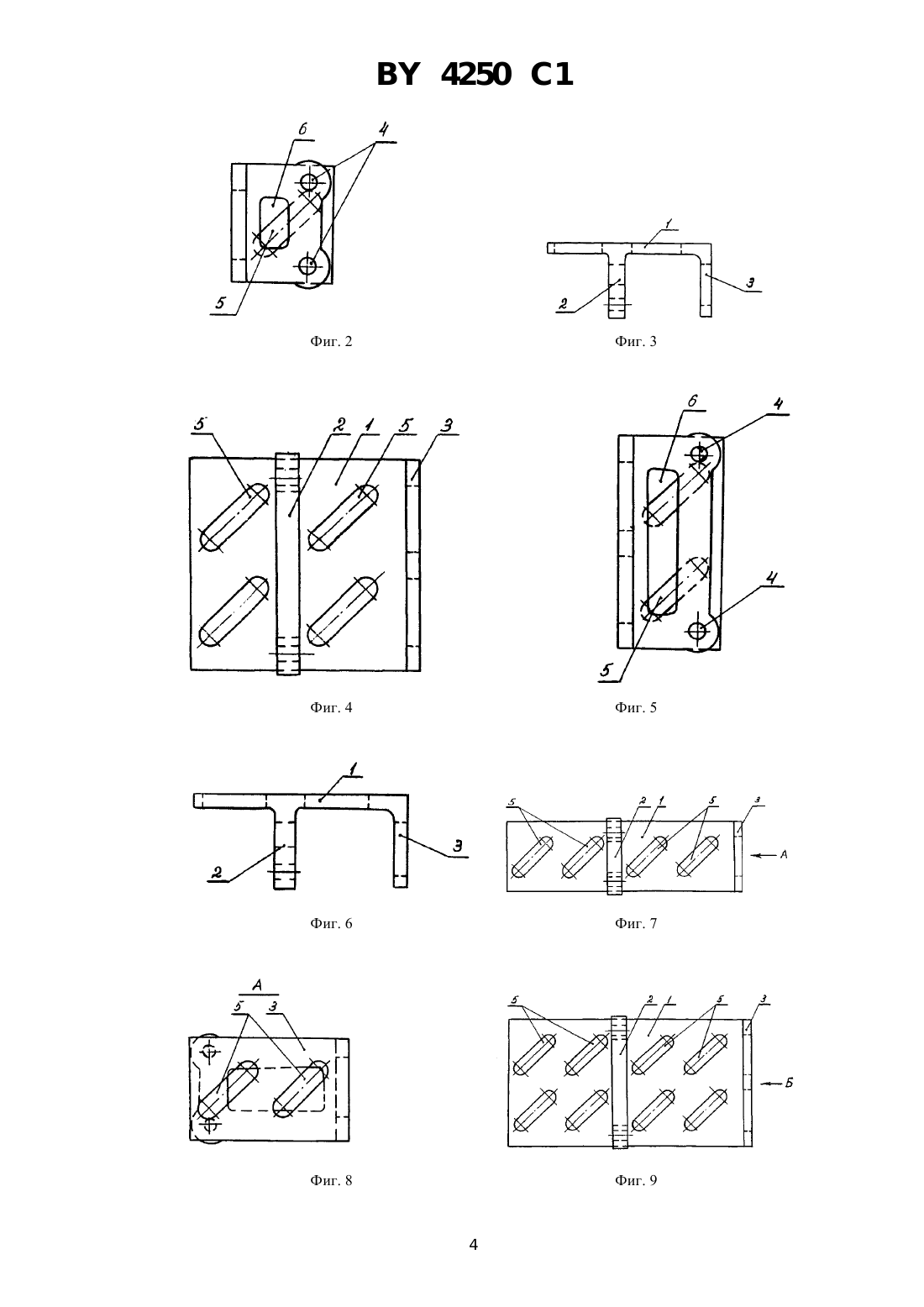

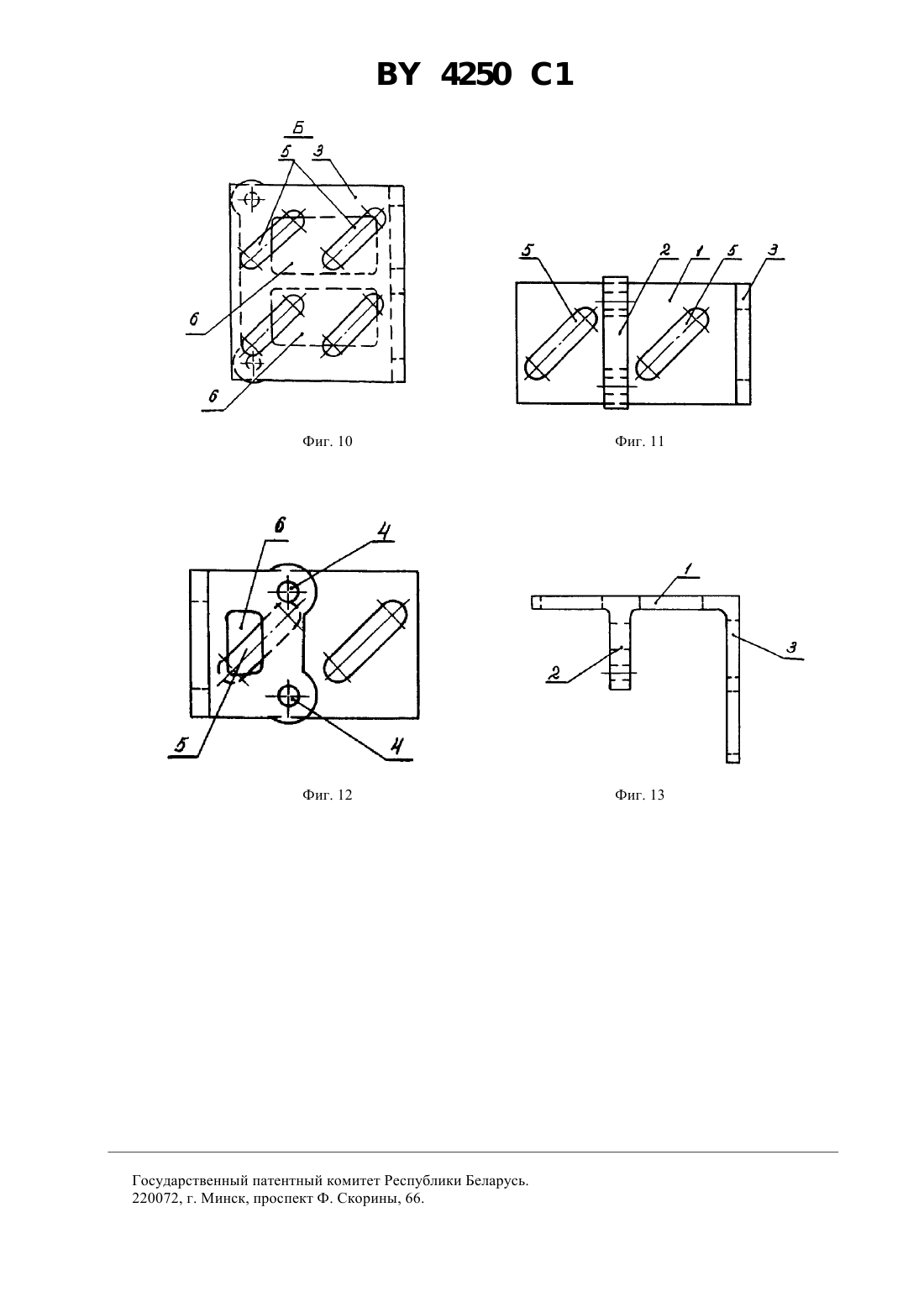

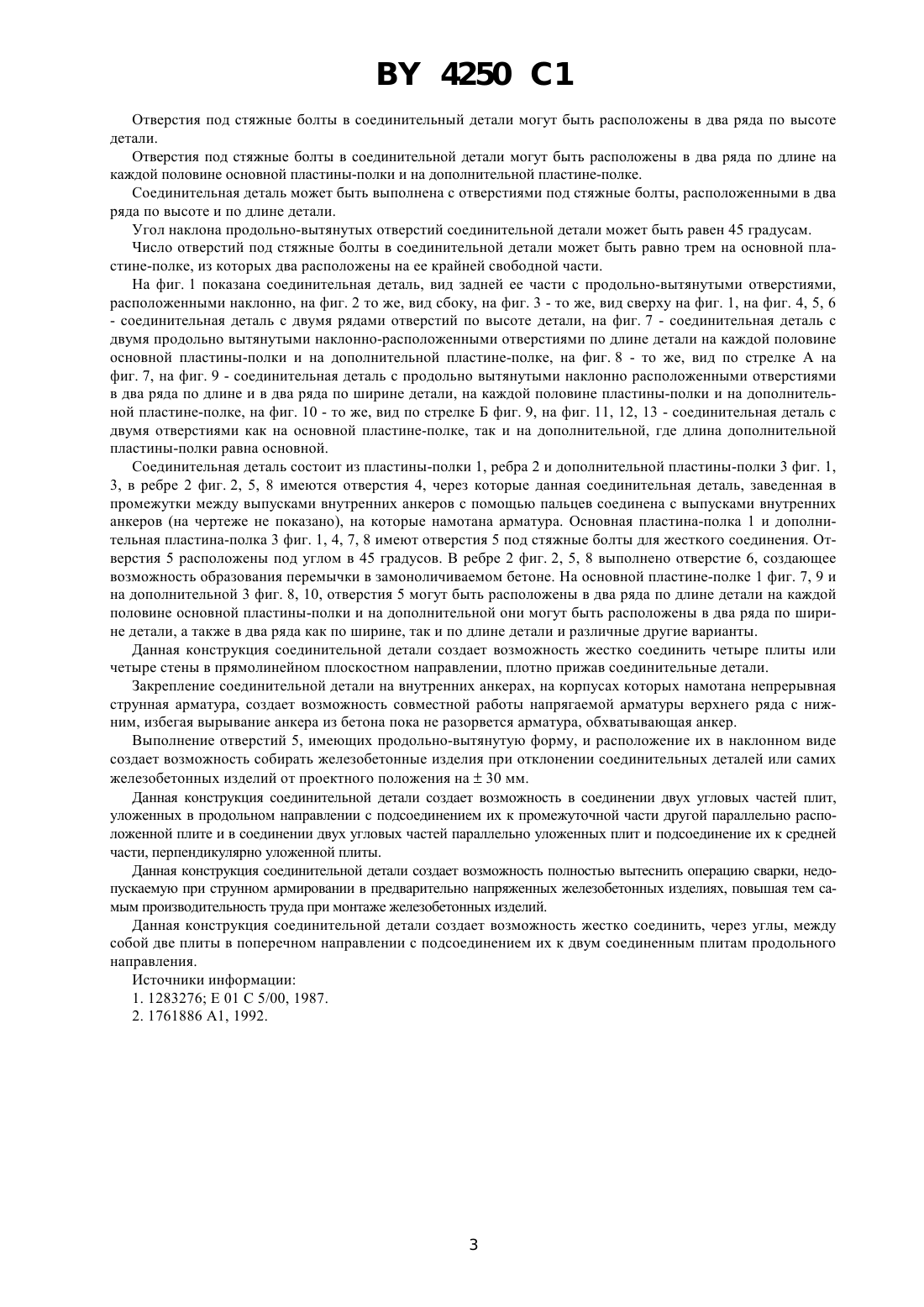

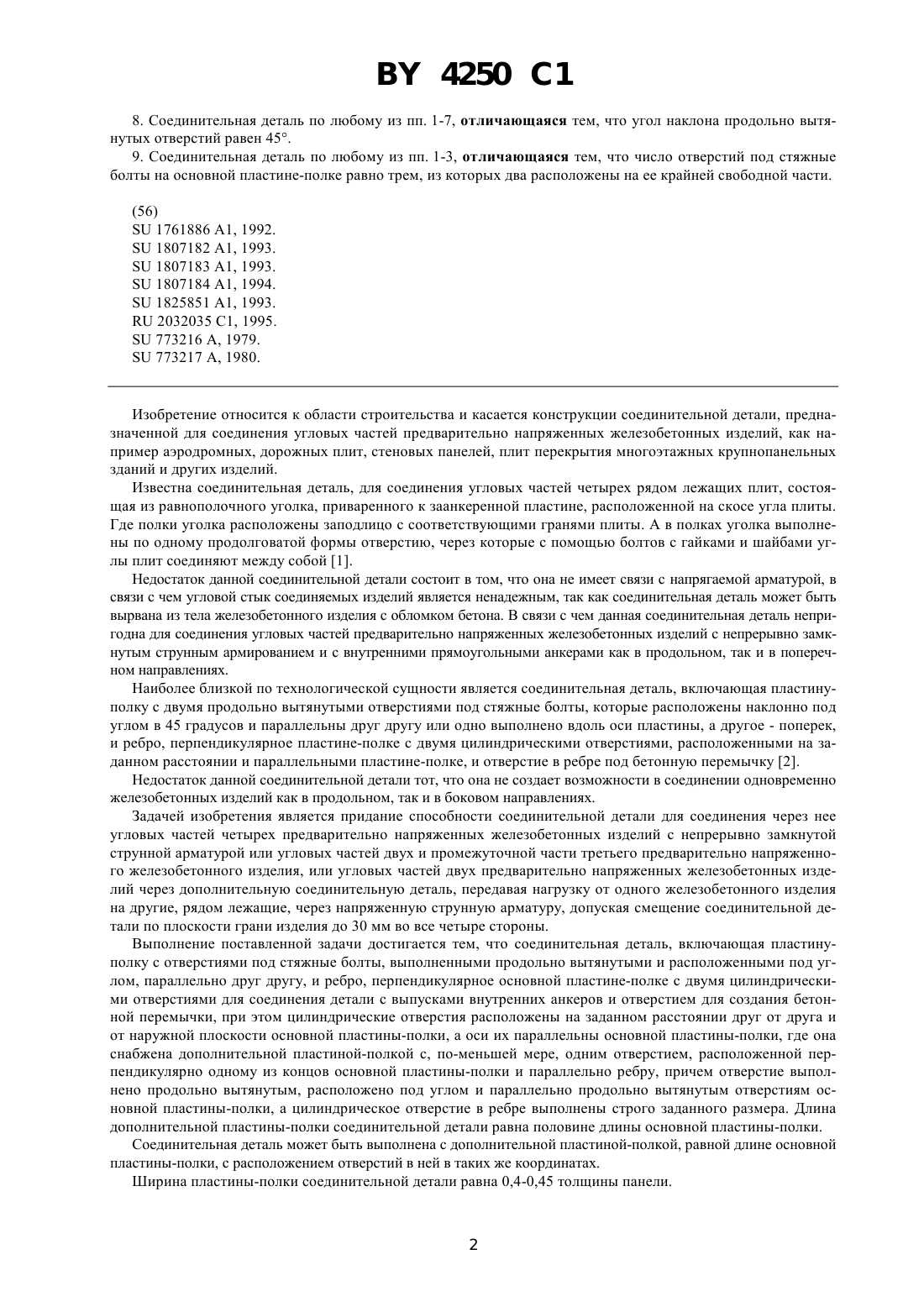

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Тимохин Павел Николаевич(57) 1. Соединительная деталь, включающая основную пластину-полку с отверстиями под стяжные болты,выполненными продольно вытянутыми и расположенными под углом, параллельно друг другу, и ребро, перпендикулярное основной пластине-полке с двумя цилиндрическими отверстиями для соединения детали с выпусками внутренних анкеров и отверстием для создания бетонной перемычки, при этом цилиндрические отверстия расположены на заданном расстоянии друг от друга и от наружной плоскости основной пластиныполки, а оси их параллельны основной пластине-полке, отличающаяся тем, что она снабжена дополнительной пластиной-полкой с по меньшей мере одним отверстием, расположенной перпендикулярно одному из концов основной пластины-полки и параллельно ребру, причем отверстие выполнено продольно вытянутым,расположено под углом и параллельно продольно вытянутым отверстиям основной пластины-полки, а цилиндрические отверстия в ребре выполнены строго заданного размера. 2. Соединительная деталь по п. 1, отличающаяся тем, что длина дополнительной пластины-полки равна половине длины основной пластины-полки. 3. Соединительная деталь по п. 1, отличающаяся тем, что длина дополнительной пластины-полки равна длине основной пластины-полки, и отверстия в ней расположены в таких же координатах. 4. Соединительная деталь по любому из пп. 1-3, отличающаяся тем, что ширина пластины-полки равна 0,4 - 0,45 толщины панели. 5. Соединительная деталь по любому из пп. 1-3, отличающаяся тем, что отверстия под стяжные болты расположены в два ряда по высоте детали. 6. Соединительная деталь по любому из пп. 1-3, отличающаяся тем, что отверстия под стяжные болты расположены в два ряда по длине детали на каждой половине основной пластины-полки и на дополнительной пластине-полке. Фиг. 1 7. Соединительная деталь по любому из пп. 1-3, отличающаяся тем, что отверстия под стяжные болты выполнены в два ряда по высоте и по длине детали. 4250 1 8. Соединительная деталь по любому из пп. 1-7, отличающаяся тем, что угол наклона продольно вытянутых отверстий равен 45. 9. Соединительная деталь по любому из пп. 1-3, отличающаяся тем, что число отверстий под стяжные болты на основной пластине-полке равно трем, из которых два расположены на ее крайней свободной части. Изобретение относится к области строительства и касается конструкции соединительной детали, предназначенной для соединения угловых частей предварительно напряженных железобетонных изделий, как например аэродромных, дорожных плит, стеновых панелей, плит перекрытия многоэтажных крупнопанельных зданий и других изделий. Известна соединительная деталь, для соединения угловых частей четырех рядом лежащих плит, состоящая из равнополочного уголка, приваренного к заанкеренной пластине, расположенной на скосе угла плиты. Где полки уголка расположены заподлицо с соответствующими гранями плиты. А в полках уголка выполнены по одному продолговатой формы отверстию, через которые с помощью болтов с гайками и шайбами углы плит соединяют между собой 1. Недостаток данной соединительной детали состоит в том, что она не имеет связи с напрягаемой арматурой, в связи с чем угловой стык соединяемых изделий является ненадежным, так как соединительная деталь может быть вырвана из тела железобетонного изделия с обломком бетона. В связи с чем данная соединительная деталь непригодна для соединения угловых частей предварительно напряженных железобетонных изделий с непрерывно замкнутым струнным армированием и с внутренними прямоугольными анкерами как в продольном, так и в поперечном направлениях. Наиболее близкой по технологической сущности является соединительная деталь, включающая пластинуполку с двумя продольно вытянутыми отверстиями под стяжные болты, которые расположены наклонно под углом в 45 градусов и параллельны друг другу или одно выполнено вдоль оси пластины, а другое - поперек,и ребро, перпендикулярное пластине-полке с двумя цилиндрическими отверстиями, расположенными на заданном расстоянии и параллельными пластине-полке, и отверстие в ребре под бетонную перемычку 2. Недостаток данной соединительной детали тот, что она не создает возможности в соединении одновременно железобетонных изделий как в продольном, так и в боковом направлениях. Задачей изобретения является придание способности соединительной детали для соединения через нее угловых частей четырех предварительно напряженных железобетонных изделий с непрерывно замкнутой струнной арматурой или угловых частей двух и промежуточной части третьего предварительно напряженного железобетонного изделия, или угловых частей двух предварительно напряженных железобетонных изделий через дополнительную соединительную деталь, передавая нагрузку от одного железобетонного изделия на другие, рядом лежащие, через напряженную струнную арматуру, допуская смещение соединительной детали по плоскости грани изделия до 30 мм во все четыре стороны. Выполнение поставленной задачи достигается тем, что соединительная деталь, включающая пластинуполку с отверстиями под стяжные болты, выполненными продольно вытянутыми и расположенными под углом, параллельно друг другу, и ребро, перпендикулярное основной пластине-полке с двумя цилиндрическими отверстиями для соединения детали с выпусками внутренних анкеров и отверстием для создания бетонной перемычки, при этом цилиндрические отверстия расположены на заданном расстоянии друг от друга и от наружной плоскости основной пластины-полки, а оси их параллельны основной пластины-полки, где она снабжена дополнительной пластиной-полкой с, по-меньшей мере, одним отверстием, расположенной перпендикулярно одному из концов основной пластины-полки и параллельно ребру, причем отверстие выполнено продольно вытянутым, расположено под углом и параллельно продольно вытянутым отверстиям основной пластины-полки, а цилиндрическое отверстие в ребре выполнены строго заданного размера. Длина дополнительной пластины-полки соединительной детали равна половине длины основной пластины-полки. Соединительная деталь может быть выполнена с дополнительной пластиной-полкой, равной длине основной пластины-полки, с расположением отверстий в ней в таких же координатах. Ширина пластины-полки соединительной детали равна 0,4-0,45 толщины панели. 4250 1 Отверстия под стяжные болты в соединительный детали могут быть расположены в два ряда по высоте детали. Отверстия под стяжные болты в соединительной детали могут быть расположены в два ряда по длине на каждой половине основной пластины-полки и на дополнительной пластине-полке. Соединительная деталь может быть выполнена с отверстиями под стяжные болты, расположенными в два ряда по высоте и по длине детали. Угол наклона продольно-вытянутых отверстий соединительной детали может быть равен 45 градусам. Число отверстий под стяжные болты в соединительной детали может быть равно трем на основной пластине-полке, из которых два расположены на ее крайней свободной части. На фиг. 1 показана соединительная деталь, вид задней ее части с продольно-вытянутыми отверстиями,расположенными наклонно, на фиг. 2 то же, вид сбоку, на фиг. 3 - то же, вид сверху на фиг. 1, на фиг. 4, 5, 6- соединительная деталь с двумя рядами отверстий по высоте детали, на фиг. 7 - соединительная деталь с двумя продольно вытянутыми наклонно-расположенными отверстиями по длине детали на каждой половине основной пластины-полки и на дополнительной пластине-полке, на фиг. 8 - то же, вид по стрелке А на фиг. 7, на фиг. 9 - соединительная деталь с продольно вытянутыми наклонно расположенными отверстиями в два ряда по длине и в два ряда по ширине детали, на каждой половине пластины-полки и на дополнительной пластине-полке, на фиг. 10 - то же, вид по стрелке Б фиг. 9, на фиг. 11, 12, 13 - соединительная деталь с двумя отверстиями как на основной пластине-полке, так и на дополнительной, где длина дополнительной пластины-полки равна основной. Соединительная деталь состоит из пластины-полки 1, ребра 2 и дополнительной пластины-полки 3 фиг. 1,3, в ребре 2 фиг. 2, 5, 8 имеются отверстия 4, через которые данная соединительная деталь, заведенная в промежутки между выпусками внутренних анкеров с помощью пальцев соединена с выпусками внутренних анкеров (на чертеже не показано), на которые намотана арматура. Основная пластина-полка 1 и дополнительная пластина-полка 3 фиг. 1, 4, 7, 8 имеют отверстия 5 под стяжные болты для жесткого соединения. Отверстия 5 расположены под углом в 45 градусов. В ребре 2 фиг. 2, 5, 8 выполнено отверстие 6, создающее возможность образования перемычки в замоноличиваемом бетоне. На основной пластине-полке 1 фиг. 7, 9 и на дополнительной 3 фиг. 8, 10, отверстия 5 могут быть расположены в два ряда по длине детали на каждой половине основной пластины-полки и на дополнительной они могут быть расположены в два ряда по ширине детали, а также в два ряда как по ширине, так и по длине детали и различные другие варианты. Данная конструкция соединительной детали создает возможность жестко соединить четыре плиты или четыре стены в прямолинейном плоскостном направлении, плотно прижав соединительные детали. Закрепление соединительной детали на внутренних анкерах, на корпусах которых намотана непрерывная струнная арматура, создает возможность совместной работы напрягаемой арматуры верхнего ряда с нижним, избегая вырывание анкера из бетона пока не разорвется арматура, обхватывающая анкер. Выполнение отверстий 5, имеющих продольно-вытянутую форму, и расположение их в наклонном виде создает возможность собирать железобетонные изделия при отклонении соединительных деталей или самих железобетонных изделий от проектного положения на 30 мм. Данная конструкция соединительной детали создает возможность в соединении двух угловых частей плит,уложенных в продольном направлении с подсоединением их к промежуточной части другой параллельно расположенной плите и в соединении двух угловых частей параллельно уложенных плит и подсоединение их к средней части, перпендикулярно уложенной плиты. Данная конструкция соединительной детали создает возможность полностью вытеснить операцию сварки, недопускаемую при струнном армировании в предварительно напряженных железобетонных изделиях, повышая тем самым производительность труда при монтаже железобетонных изделий. Данная конструкция соединительной детали создает возможность жестко соединить, через углы, между собой две плиты в поперечном направлении с подсоединением их к двум соединенным плитам продольного направления. Источники информации 1. 1283276015/00, 1987. 2. 1761886 А 1, 1992. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
