Сборочная система половых или стеновых облицовочных плит

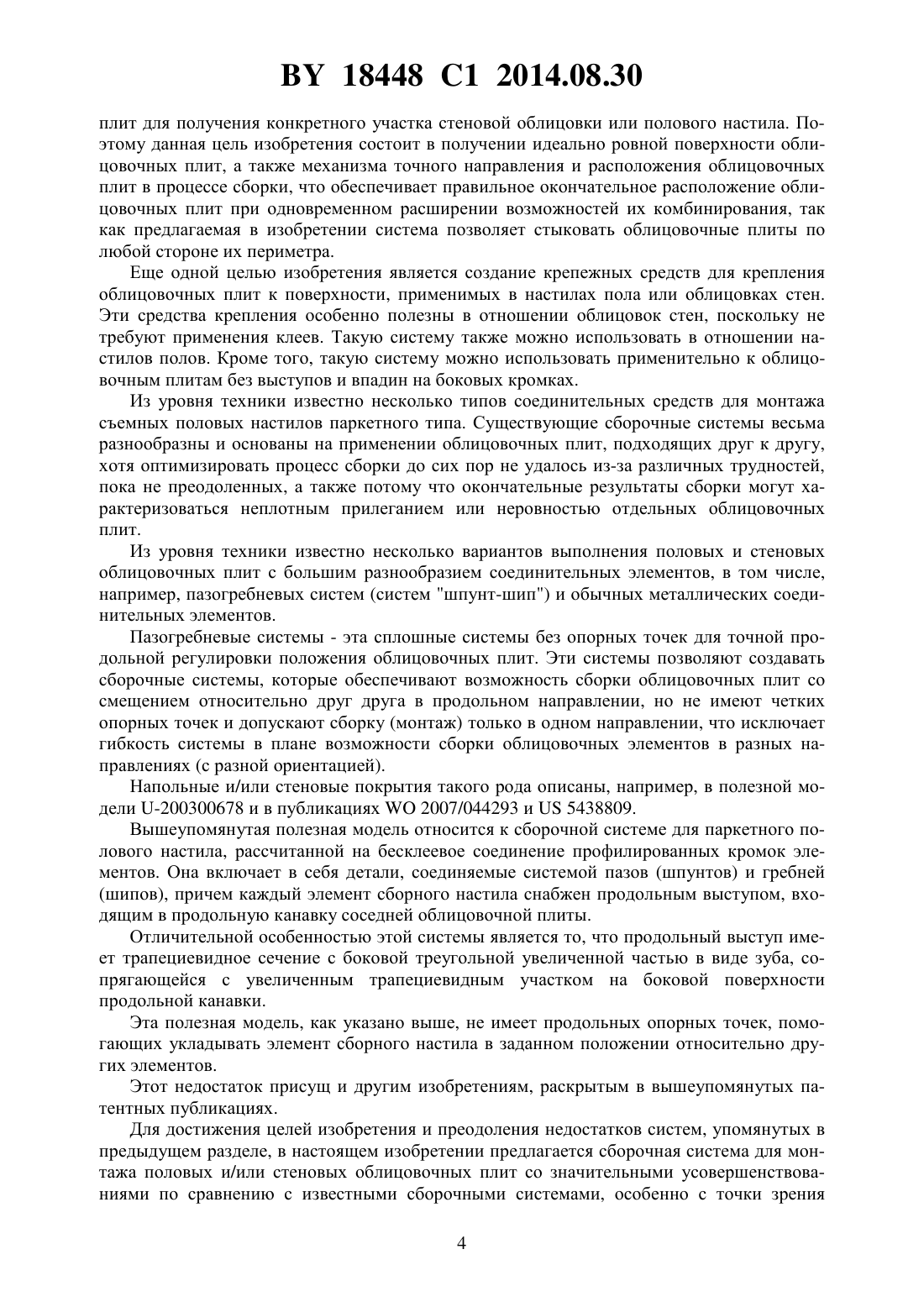

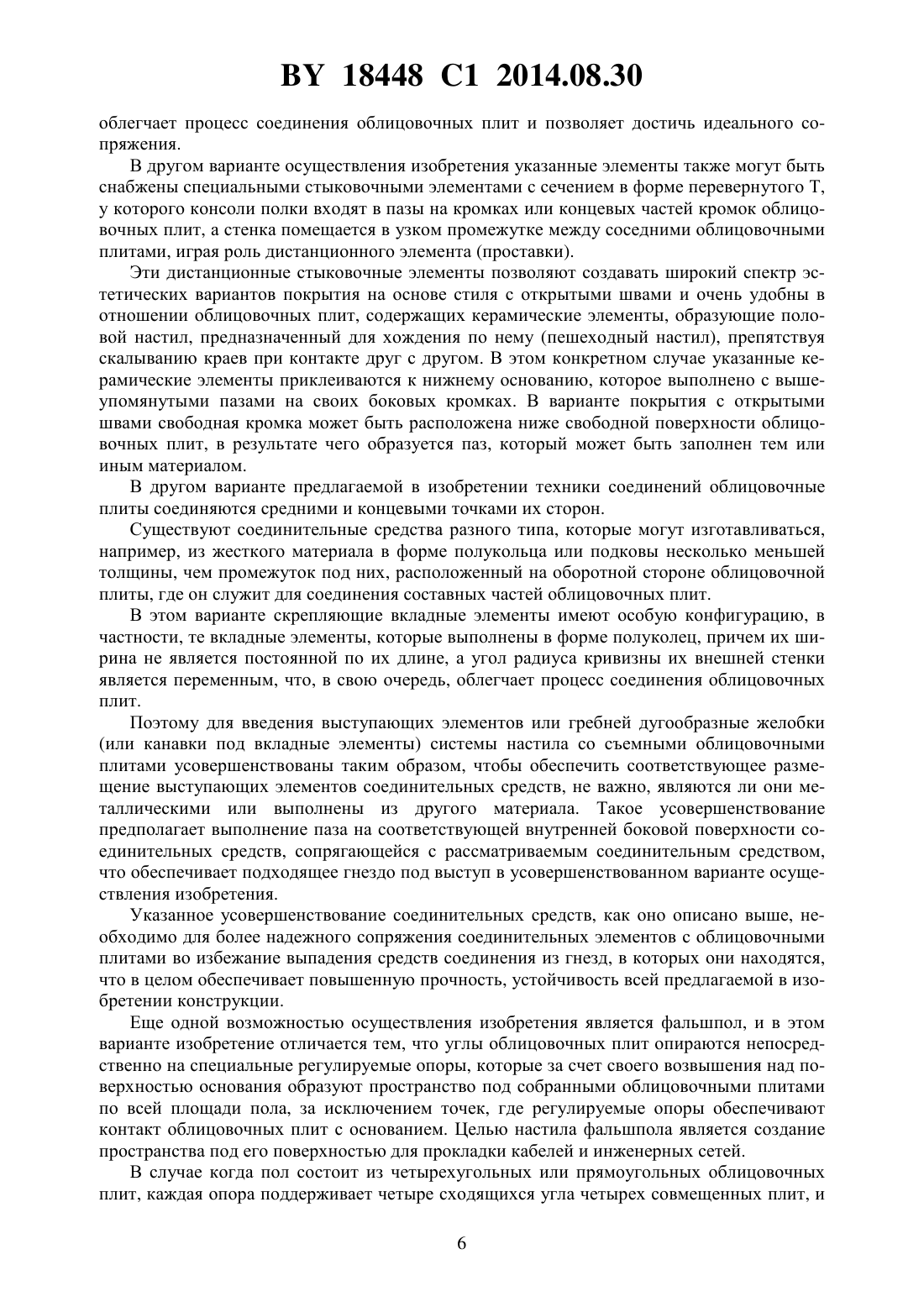

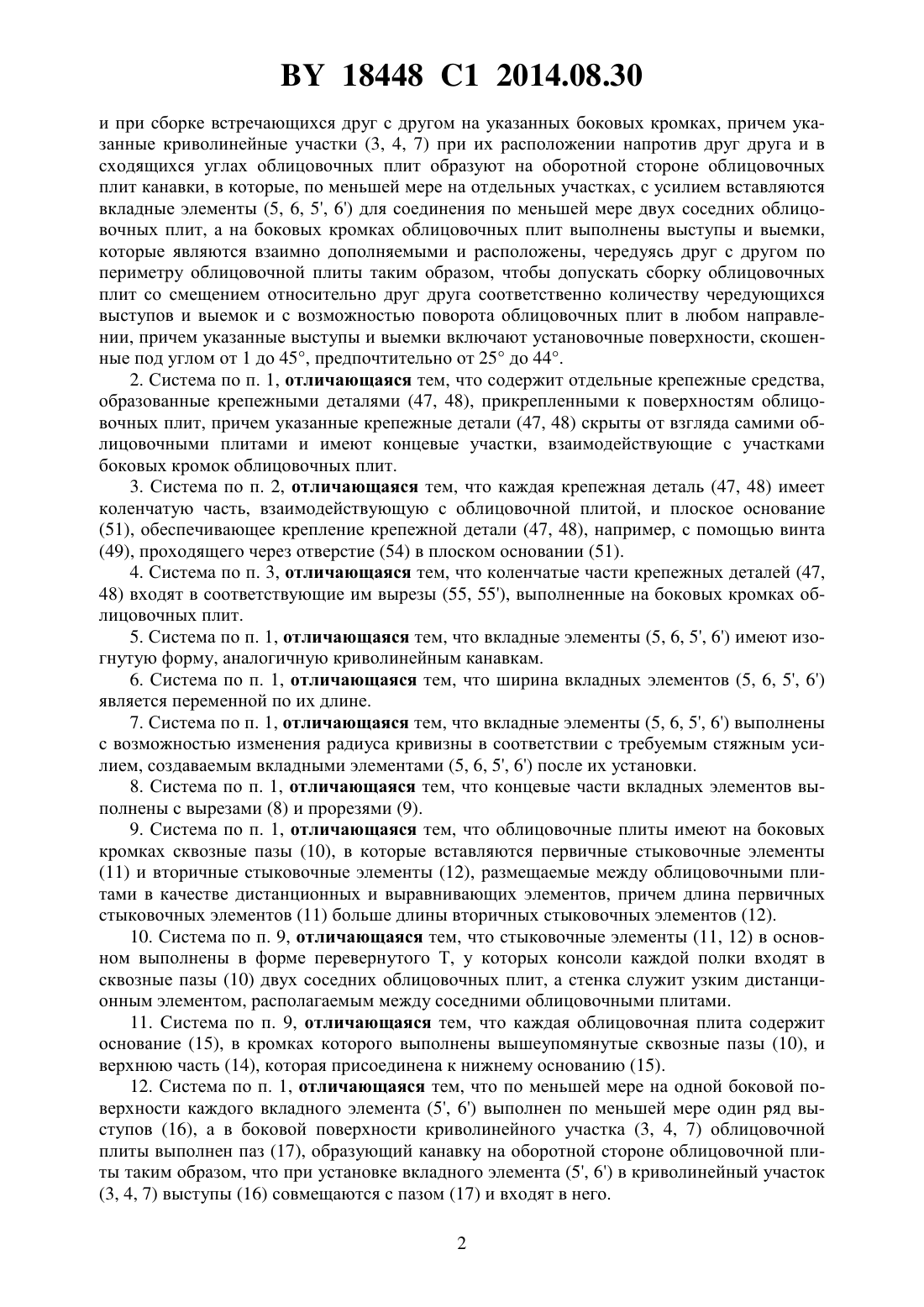

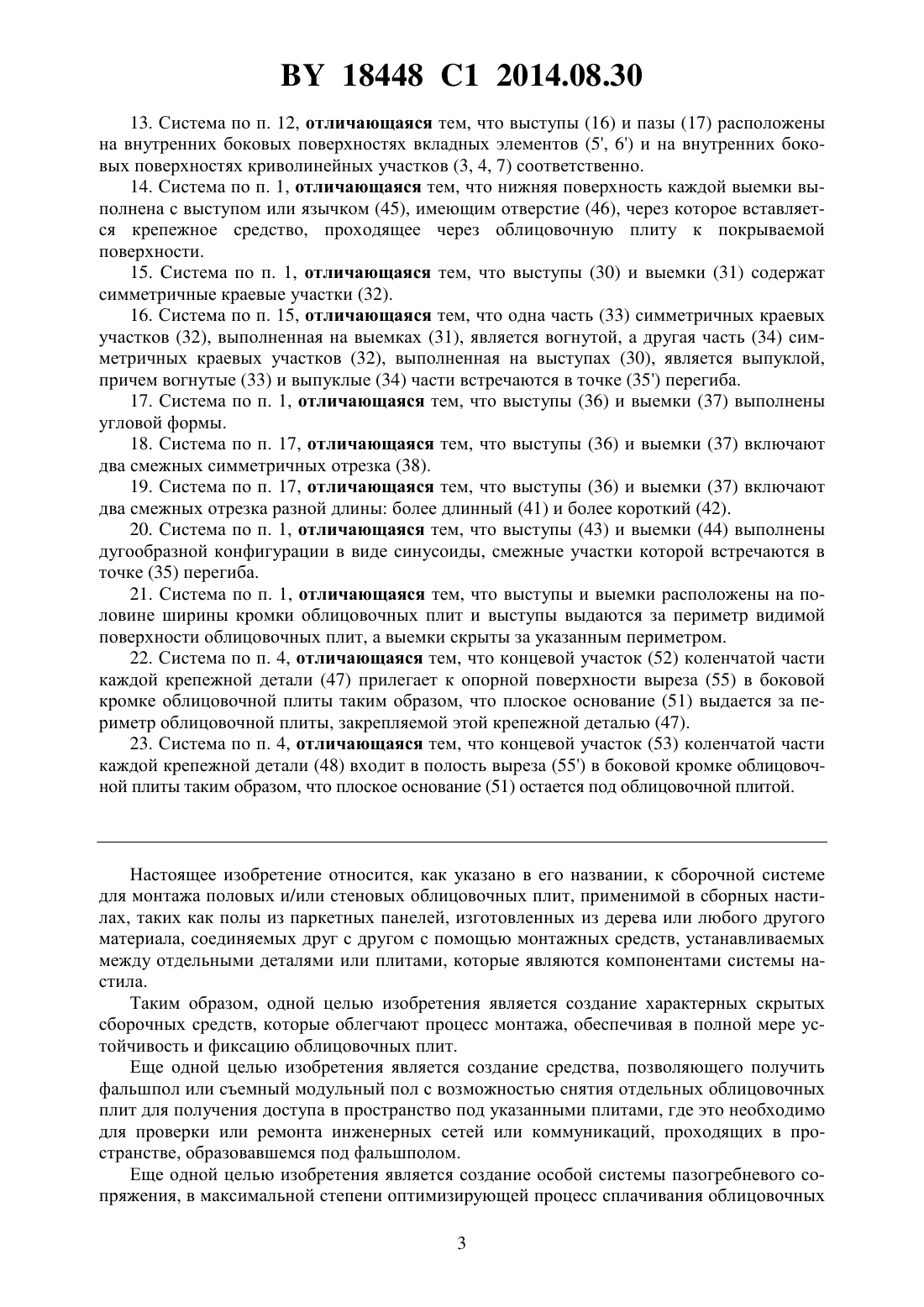

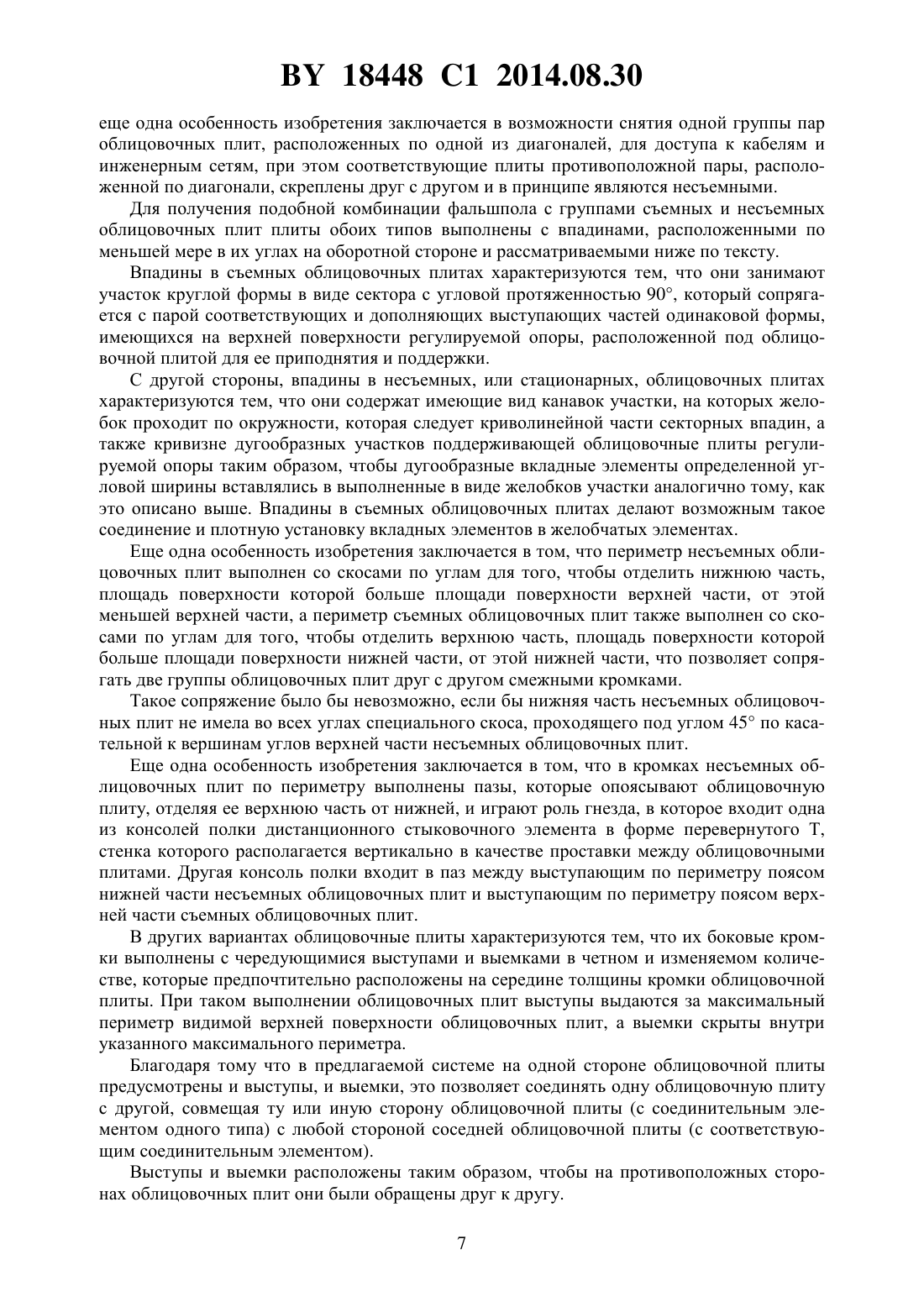

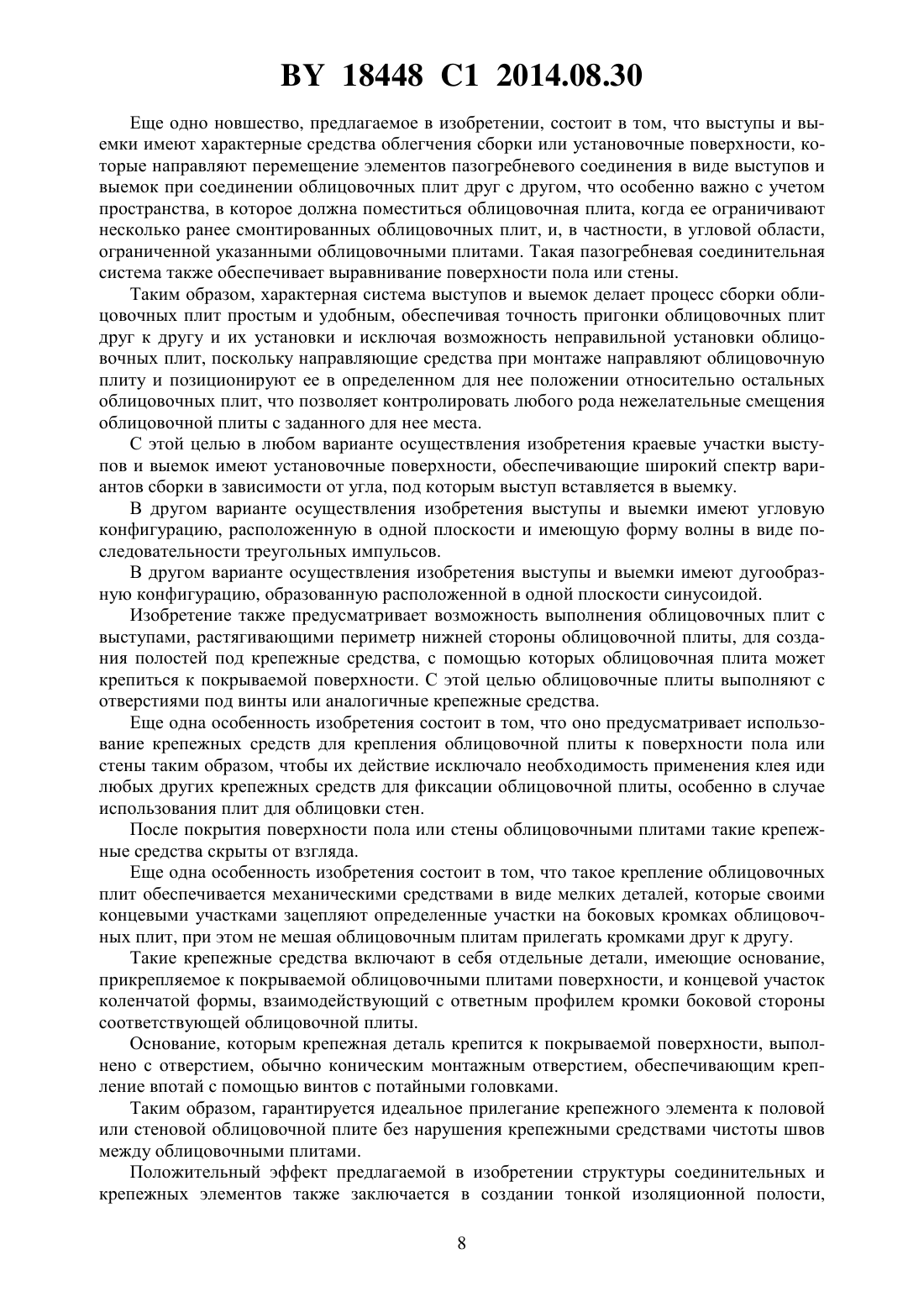

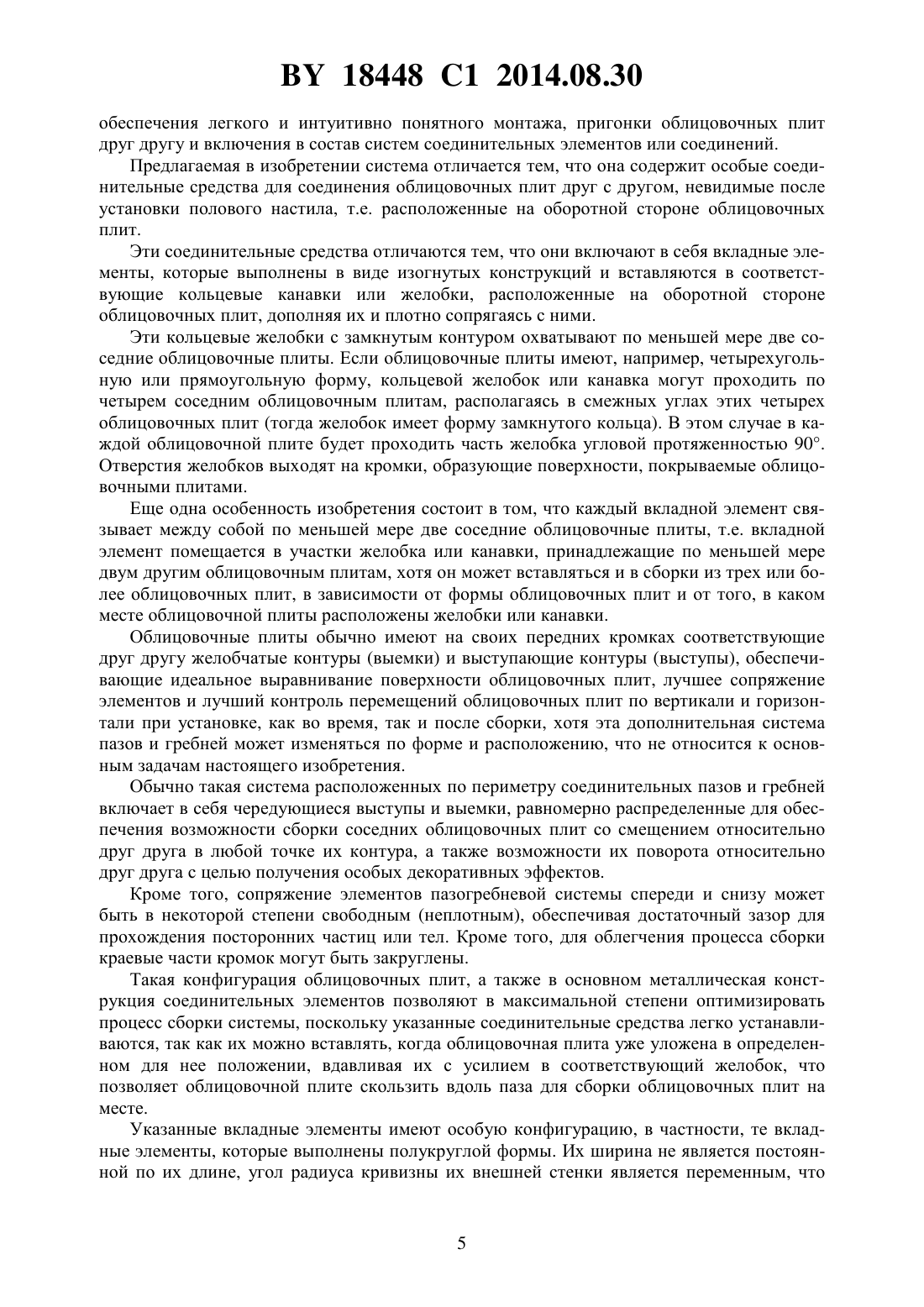

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СБОРОЧНАЯ СИСТЕМА ПОЛОВЫХ ИЛИ СТЕНОВЫХ ОБЛИЦОВОЧНЫХ ПЛИТ(57) 1. Сборочная система половых или стеновых облицовочных плит, содержащая соединительные средства для соединения расположенных в одной плоскости облицовочных плит друг с другом, отличающаяся тем, что соединительные средства образованы криволинейными участками (3, 4, 7), выполненными в виде желобков, расположенных на оборотных сторонах облицовочных плит, выходящих на боковые кромки облицовочных плит 18448 1 2014.08.30 и при сборке встречающихся друг с другом на указанных боковых кромках, причем указанные криволинейные участки (3, 4, 7) при их расположении напротив друг друга и в сходящихся углах облицовочных плит образуют на оборотной стороне облицовочных плит канавки, в которые, по меньшей мере на отдельных участках, с усилием вставляются вкладные элементы (5, 6, 5, 6) для соединения по меньшей мере двух соседних облицовочных плит, а на боковых кромках облицовочных плит выполнены выступы и выемки,которые являются взаимно дополняемыми и расположены, чередуясь друг с другом по периметру облицовочной плиты таким образом, чтобы допускать сборку облицовочных плит со смещением относительно друг друга соответственно количеству чередующихся выступов и выемок и с возможностью поворота облицовочных плит в любом направлении, причем указанные выступы и выемки включают установочные поверхности, скошенные под углом от 1 до 45, предпочтительно от 25 до 44. 2. Система по п. 1, отличающаяся тем, что содержит отдельные крепежные средства,образованные крепежными деталями (47, 48), прикрепленными к поверхностям облицовочных плит, причем указанные крепежные детали (47, 48) скрыты от взгляда самими облицовочными плитами и имеют концевые участки, взаимодействующие с участками боковых кромок облицовочных плит. 3. Система по п. 2, отличающаяся тем, что каждая крепежная деталь (47, 48) имеет коленчатую часть, взаимодействующую с облицовочной плитой, и плоское основание(51), обеспечивающее крепление крепежной детали (47, 48), например, с помощью винта(49), проходящего через отверстие (54) в плоском основании (51). 4. Система по п. 3, отличающаяся тем, что коленчатые части крепежных деталей (47,48) входят в соответствующие им вырезы (55, 55), выполненные на боковых кромках облицовочных плит. 5. Система по п. 1, отличающаяся тем, что вкладные элементы (5, 6, 5, 6) имеют изогнутую форму, аналогичную криволинейным канавкам. 6. Система по п. 1, отличающаяся тем, что ширина вкладных элементов (5, 6, 5, 6) является переменной по их длине. 7. Система по п. 1, отличающаяся тем, что вкладные элементы (5, 6, 5, 6) выполнены с возможностью изменения радиуса кривизны в соответствии с требуемым стяжным усилием, создаваемым вкладными элементами (5, 6, 5, 6) после их установки. 8. Система по п. 1, отличающаяся тем, что концевые части вкладных элементов выполнены с вырезами (8) и прорезями (9). 9. Система по п. 1, отличающаяся тем, что облицовочные плиты имеют на боковых кромках сквозные пазы (10), в которые вставляются первичные стыковочные элементы(11) и вторичные стыковочные элементы (12), размещаемые между облицовочными плитами в качестве дистанционных и выравнивающих элементов, причем длина первичных стыковочных элементов (11) больше длины вторичных стыковочных элементов (12). 10. Система по п. 9, отличающаяся тем, что стыковочные элементы (11, 12) в основном выполнены в форме перевернутого Т, у которых консоли каждой полки входят в сквозные пазы (10) двух соседних облицовочных плит, а стенка служит узким дистанционным элементом, располагаемым между соседними облицовочными плитами. 11. Система по п. 9, отличающаяся тем, что каждая облицовочная плита содержит основание (15), в кромках которого выполнены вышеупомянутые сквозные пазы (10), и верхнюю часть (14), которая присоединена к нижнему основанию (15). 12. Система по п. 1, отличающаяся тем, что по меньшей мере на одной боковой поверхности каждого вкладного элемента (5, 6) выполнен по меньшей мере один ряд выступов (16), а в боковой поверхности криволинейного участка (3, 4, 7) облицовочной плиты выполнен паз (17), образующий канавку на оборотной стороне облицовочной плиты таким образом, что при установке вкладного элемента (5, 6) в криволинейный участок 18448 1 2014.08.30 13. Система по п. 12, отличающаяся тем, что выступы (16) и пазы (17) расположены на внутренних боковых поверхностях вкладных элементов (5, 6) и на внутренних боковых поверхностях криволинейных участков (3, 4, 7) соответственно. 14. Система по п. 1, отличающаяся тем, что нижняя поверхность каждой выемки выполнена с выступом или язычком (45), имеющим отверстие (46), через которое вставляется крепежное средство, проходящее через облицовочную плиту к покрываемой поверхности. 15. Система по п. 1, отличающаяся тем, что выступы (30) и выемки (31) содержат симметричные краевые участки (32). 16. Система по п. 15, отличающаяся тем, что одна часть (33) симметричных краевых участков (32), выполненная на выемках (31), является вогнутой, а другая часть (34) симметричных краевых участков (32), выполненная на выступах (30), является выпуклой,причем вогнутые (33) и выпуклые (34) части встречаются в точке (35) перегиба. 17. Система по п. 1, отличающаяся тем, что выступы (36) и выемки (37) выполнены угловой формы. 18. Система по п. 17, отличающаяся тем, что выступы (36) и выемки (37) включают два смежных симметричных отрезка (38). 19. Система по п. 17, отличающаяся тем, что выступы (36) и выемки (37) включают два смежных отрезка разной длины более длинный (41) и более короткий (42). 20. Система по п. 1, отличающаяся тем, что выступы (43) и выемки (44) выполнены дугообразной конфигурации в виде синусоиды, смежные участки которой встречаются в точке (35) перегиба. 21. Система по п. 1, отличающаяся тем, что выступы и выемки расположены на половине ширины кромки облицовочных плит и выступы выдаются за периметр видимой поверхности облицовочных плит, а выемки скрыты за указанным периметром. 22. Система по п. 4, отличающаяся тем, что концевой участок (52) коленчатой части каждой крепежной детали (47) прилегает к опорной поверхности выреза (55) в боковой кромке облицовочной плиты таким образом, что плоское основание (51) выдается за периметр облицовочной плиты, закрепляемой этой крепежной деталью (47). 23. Система по п. 4, отличающаяся тем, что концевой участок (53) коленчатой части каждой крепежной детали (48) входит в полость выреза (55) в боковой кромке облицовочной плиты таким образом, что плоское основание (51) остается под облицовочной плитой. Настоящее изобретение относится, как указано в его названии, к сборочной системе для монтажа половых и/или стеновых облицовочных плит, применимой в сборных настилах, таких как полы из паркетных панелей, изготовленных из дерева или любого другого материала, соединяемых друг с другом с помощью монтажных средств, устанавливаемых между отдельными деталями или плитами, которые являются компонентами системы настила. Таким образом, одной целью изобретения является создание характерных скрытых сборочных средств, которые облегчают процесс монтажа, обеспечивая в полной мере устойчивость и фиксацию облицовочных плит. Еще одной целью изобретения является создание средства, позволяющего получить фальшпол или съемный модульный пол с возможностью снятия отдельных облицовочных плит для получения доступа в пространство под указанными плитами, где это необходимо для проверки или ремонта инженерных сетей или коммуникаций, проходящих в пространстве, образовавшемся под фальшполом. Еще одной целью изобретения является создание особой системы пазогребневого сопряжения, в максимальной степени оптимизирующей процесс сплачивания облицовочных 3 18448 1 2014.08.30 плит для получения конкретного участка стеновой облицовки или полового настила. Поэтому данная цель изобретения состоит в получении идеально ровной поверхности облицовочных плит, а также механизма точного направления и расположения облицовочных плит в процессе сборки, что обеспечивает правильное окончательное расположение облицовочных плит при одновременном расширении возможностей их комбинирования, так как предлагаемая в изобретении система позволяет стыковать облицовочные плиты по любой стороне их периметра. Еще одной целью изобретения является создание крепежных средств для крепления облицовочных плит к поверхности, применимых в настилах пола или облицовках стен. Эти средства крепления особенно полезны в отношении облицовок стен, поскольку не требуют применения клеев. Такую систему также можно использовать в отношении настилов полов. Кроме того, такую систему можно использовать применительно к облицовочным плитам без выступов и впадин на боковых кромках. Из уровня техники известно несколько типов соединительных средств для монтажа съемных половых настилов паркетного типа. Существующие сборочные системы весьма разнообразны и основаны на применении облицовочных плит, подходящих друг к другу,хотя оптимизировать процесс сборки до сих пор не удалось из-за различных трудностей,пока не преодоленных, а также потому что окончательные результаты сборки могут характеризоваться неплотным прилеганием или неровностью отдельных облицовочных плит. Из уровня техники известно несколько вариантов выполнения половых и стеновых облицовочных плит с большим разнообразием соединительных элементов, в том числе,например, пазогребневых систем (систем шпунт-шип) и обычных металлических соединительных элементов. Пазогребневые системы - эта сплошные системы без опорных точек для точной продольной регулировки положения облицовочных плит. Эти системы позволяют создавать сборочные системы, которые обеспечивают возможность сборки облицовочных плит со смещением относительно друг друга в продольном направлении, но не имеют четких опорных точек и допускают сборку (монтаж) только в одном направлении, что исключает гибкость системы в плане возможности сборки облицовочных элементов в разных направлениях (с разной ориентацией). Напольные и/или стеновые покрытия такого рода описаны, например, в полезной модели -200300678 и в публикациях 2007/044293 и 5438809. Вышеупомянутая полезная модель относится к сборочной системе для паркетного полового настила, рассчитанной на бесклеевое соединение профилированных кромок элементов. Она включает в себя детали, соединяемые системой пазов (шпунтов) и гребней(шипов), причем каждый элемент сборного настила снабжен продольным выступом, входящим в продольную канавку соседней облицовочной плиты. Отличительной особенностью этой системы является то, что продольный выступ имеет трапециевидное сечение с боковой треугольной увеличенной частью в виде зуба, сопрягающейся с увеличенным трапециевидным участком на боковой поверхности продольной канавки. Эта полезная модель, как указано выше, не имеет продольных опорных точек, помогающих укладывать элемент сборного настила в заданном положении относительно других элементов. Этот недостаток присущ и другим изобретениям, раскрытым в вышеупомянутых патентных публикациях. Для достижения целей изобретения и преодоления недостатков систем, упомянутых в предыдущем разделе, в настоящем изобретении предлагается сборочная система для монтажа половых и/или стеновых облицовочных плит со значительными усовершенствованиями по сравнению с известными сборочными системами, особенно с точки зрения 4 18448 1 2014.08.30 обеспечения легкого и интуитивно понятного монтажа, пригонки облицовочных плит друг другу и включения в состав систем соединительных элементов или соединений. Предлагаемая в изобретении система отличается тем, что она содержит особые соединительные средства для соединения облицовочных плит друг с другом, невидимые после установки полового настила, т.е. расположенные на оборотной стороне облицовочных плит. Эти соединительные средства отличаются тем, что они включают в себя вкладные элементы, которые выполнены в виде изогнутых конструкций и вставляются в соответствующие кольцевые канавки или желобки, расположенные на оборотной стороне облицовочных плит, дополняя их и плотно сопрягаясь с ними. Эти кольцевые желобки с замкнутым контуром охватывают по меньшей мере две соседние облицовочные плиты. Если облицовочные плиты имеют, например, четырехугольную или прямоугольную форму, кольцевой желобок или канавка могут проходить по четырем соседним облицовочным плитам, располагаясь в смежных углах этих четырех облицовочных плит (тогда желобок имеет форму замкнутого кольца). В этом случае в каждой облицовочной плите будет проходить часть желобка угловой протяженностью 90. Отверстия желобков выходят на кромки, образующие поверхности, покрываемые облицовочными плитами. Еще одна особенность изобретения состоит в том, что каждый вкладной элемент связывает между собой по меньшей мере две соседние облицовочные плиты, т.е. вкладной элемент помещается в участки желобка или канавки, принадлежащие по меньшей мере двум другим облицовочным плитам, хотя он может вставляться и в сборки из трех или более облицовочных плит, в зависимости от формы облицовочных плит и от того, в каком месте облицовочной плиты расположены желобки или канавки. Облицовочные плиты обычно имеют на своих передних кромках соответствующие друг другу желобчатые контуры (выемки) и выступающие контуры (выступы), обеспечивающие идеальное выравнивание поверхности облицовочных плит, лучшее сопряжение элементов и лучший контроль перемещений облицовочных плит по вертикали и горизонтали при установке, как во время, так и после сборки, хотя эта дополнительная система пазов и гребней может изменяться по форме и расположению, что не относится к основным задачам настоящего изобретения. Обычно такая система расположенных по периметру соединительных пазов и гребней включает в себя чередующиеся выступы и выемки, равномерно распределенные для обеспечения возможности сборки соседних облицовочных плит со смещением относительно друг друга в любой точке их контура, а также возможности их поворота относительно друг друга с целью получения особых декоративных эффектов. Кроме того, сопряжение элементов пазогребневой системы спереди и снизу может быть в некоторой степени свободным (неплотным), обеспечивая достаточный зазор для прохождения посторонних частиц или тел. Кроме того, для облегчения процесса сборки краевые части кромок могут быть закруглены. Такая конфигурация облицовочных плит, а также в основном металлическая конструкция соединительных элементов позволяют в максимальной степени оптимизировать процесс сборки системы, поскольку указанные соединительные средства легко устанавливаются, так как их можно вставлять, когда облицовочная плита уже уложена в определенном для нее положении, вдавливая их с усилием в соответствующий желобок, что позволяет облицовочной плите скользить вдоль паза для сборки облицовочных плит на месте. Указанные вкладные элементы имеют особую конфигурацию, в частности, те вкладные элементы, которые выполнены полукруглой формы. Их ширина не является постоянной по их длине, угол радиуса кривизны их внешней стенки является переменным, что 18448 1 2014.08.30 облегчает процесс соединения облицовочных плит и позволяет достичь идеального сопряжения. В другом варианте осуществления изобретения указанные элементы также могут быть снабжены специальными стыковочными элементами с сечением в форме перевернутого Т,у которого консоли полки входят в пазы на кромках или концевых частей кромок облицовочных плит, а стенка помещается в узком промежутке между соседними облицовочными плитами, играя роль дистанционного элемента (проставки). Эти дистанционные стыковочные элементы позволяют создавать широкий спектр эстетических вариантов покрытия на основе стиля с открытыми швами и очень удобны в отношении облицовочных плит, содержащих керамические элементы, образующие половой настил, предназначенный для хождения по нему (пешеходный настил), препятствуя скалыванию краев при контакте друг с другом. В этом конкретном случае указанные керамические элементы приклеиваются к нижнему основанию, которое выполнено с вышеупомянутыми пазами на своих боковых кромках. В варианте покрытия с открытыми швами свободная кромка может быть расположена ниже свободной поверхности облицовочных плит, в результате чего образуется паз, который может быть заполнен тем или иным материалом. В другом варианте предлагаемой в изобретении техники соединений облицовочные плиты соединяются средними и концевыми точками их сторон. Существуют соединительные средства разного типа, которые могут изготавливаться,например, из жесткого материала в форме полукольца или подковы несколько меньшей толщины, чем промежуток под них, расположенный на оборотной стороне облицовочной плиты, где он служит для соединения составных частей облицовочных плит. В этом варианте скрепляющие вкладные элементы имеют особую конфигурацию, в частности, те вкладные элементы, которые выполнены в форме полуколец, причем их ширина не является постоянной по их длине, а угол радиуса кривизны их внешней стенки является переменным, что, в свою очередь, облегчает процесс соединения облицовочных плит. Поэтому для введения выступающих элементов или гребней дугообразные желобки(или канавки под вкладные элементы) системы настила со съемными облицовочными плитами усовершенствованы таким образом, чтобы обеспечить соответствующее размещение выступающих элементов соединительных средств, не важно, являются ли они металлическими или выполнены из другого материала. Такое усовершенствование предполагает выполнение паза на соответствующей внутренней боковой поверхности соединительных средств, сопрягающейся с рассматриваемым соединительным средством,что обеспечивает подходящее гнездо под выступ в усовершенствованном варианте осуществления изобретения. Указанное усовершенствование соединительных средств, как оно описано выше, необходимо для более надежного сопряжения соединительных элементов с облицовочными плитами во избежание выпадения средств соединения из гнезд, в которых они находятся,что в целом обеспечивает повышенную прочность, устойчивость всей предлагаемой в изобретении конструкции. Еще одной возможностью осуществления изобретения является фальшпол, и в этом варианте изобретение отличается тем, что углы облицовочных плит опираются непосредственно на специальные регулируемые опоры, которые за счет своего возвышения над поверхностью основания образуют пространство под собранными облицовочными плитами по всей площади пола, за исключением точек, где регулируемые опоры обеспечивают контакт облицовочных плит с основанием. Целью настила фальшпола является создание пространства под его поверхностью для прокладки кабелей и инженерных сетей. В случае когда пол состоит из четырехугольных или прямоугольных облицовочных плит, каждая опора поддерживает четыре сходящихся угла четырех совмещенных плит, и 6 18448 1 2014.08.30 еще одна особенность изобретения заключается в возможности снятия одной группы пар облицовочных плит, расположенных по одной из диагоналей, для доступа к кабелям и инженерным сетям, при этом соответствующие плиты противоположной пары, расположенной по диагонали, скреплены друг с другом и в принципе являются несъемными. Для получения подобной комбинации фальшпола с группами съемных и несъемных облицовочных плит плиты обоих типов выполнены с впадинами, расположенными по меньшей мере в их углах на оборотной стороне и рассматриваемыми ниже по тексту. Впадины в съемных облицовочных плитах характеризуются тем, что они занимают участок круглой формы в виде сектора с угловой протяженностью 90, который сопрягается с парой соответствующих и дополняющих выступающих частей одинаковой формы,имеющихся на верхней поверхности регулируемой опоры, расположенной под облицовочной плитой для ее приподнятия и поддержки. С другой стороны, впадины в несъемных, или стационарных, облицовочных плитах характеризуются тем, что они содержат имеющие вид канавок участки, на которых желобок проходит по окружности, которая следует криволинейной части секторных впадин, а также кривизне дугообразных участков поддерживающей облицовочные плиты регулируемой опоры таким образом, чтобы дугообразные вкладные элементы определенной угловой ширины вставлялись в выполненные в виде желобков участки аналогично тому, как это описано выше. Впадины в съемных облицовочных плитах делают возможным такое соединение и плотную установку вкладных элементов в желобчатых элементах. Еще одна особенность изобретения заключается в том, что периметр несъемных облицовочных плит выполнен со скосами по углам для того, чтобы отделить нижнюю часть,площадь поверхности которой больше площади поверхности верхней части, от этой меньшей верхней части, а периметр съемных облицовочных плит также выполнен со скосами по углам для того, чтобы отделить верхнюю часть, площадь поверхности которой больше площади поверхности нижней части, от этой нижней части, что позволяет сопрягать две группы облицовочных плит друг с другом смежными кромками. Такое сопряжение было бы невозможно, если бы нижняя часть несъемных облицовочных плит не имела во всех углах специального скоса, проходящего под углом 45 по касательной к вершинам углов верхней части несъемных облицовочных плит. Еще одна особенность изобретения заключается в том, что в кромках несъемных облицовочных плит по периметру выполнены пазы, которые опоясывают облицовочную плиту, отделяя ее верхнюю часть от нижней, и играют роль гнезда, в которое входит одна из консолей полки дистанционного стыковочного элемента в форме перевернутого Т,стенка которого располагается вертикально в качестве проставки между облицовочными плитами. Другая консоль полки входит в паз между выступающим по периметру поясом нижней части несъемных облицовочных плит и выступающим по периметру поясом верхней части съемных облицовочных плит. В других вариантах облицовочные плиты характеризуются тем, что их боковые кромки выполнены с чередующимися выступами и выемками в четном и изменяемом количестве, которые предпочтительно расположены на середине толщины кромки облицовочной плиты. При таком выполнении облицовочных плит выступы выдаются за максимальный периметр видимой верхней поверхности облицовочных плит, а выемки скрыты внутри указанного максимального периметра. Благодаря тому что в предлагаемой системе на одной стороне облицовочной плиты предусмотрены и выступы, и выемки, это позволяет соединять одну облицовочную плиту с другой, совмещая ту или иную сторону облицовочной плиты (с соединительным элементом одного типа) с любой стороной соседней облицовочной плиты (с соответствующим соединительным элементом). Выступы и выемки расположены таким образом, чтобы на противоположных сторонах облицовочных плит они были обращены друг к другу. 7 18448 1 2014.08.30 Еще одно новшество, предлагаемое в изобретении, состоит в том, что выступы и выемки имеют характерные средства облегчения сборки или установочные поверхности, которые направляют перемещение элементов пазогребневого соединения в виде выступов и выемок при соединении облицовочных плит друг с другом, что особенно важно с учетом пространства, в которое должна поместиться облицовочная плита, когда ее ограничивают несколько ранее смонтированных облицовочных плит, и, в частности, в угловой области,ограниченной указанными облицовочными плитами. Такая пазогребневая соединительная система также обеспечивает выравнивание поверхности пола или стены. Таким образом, характерная система выступов и выемок делает процесс сборки облицовочных плит простым и удобным, обеспечивая точность пригонки облицовочных плит друг к другу и их установки и исключая возможность неправильной установки облицовочных плит, поскольку направляющие средства при монтаже направляют облицовочную плиту и позиционируют ее в определенном для нее положении относительно остальных облицовочных плит, что позволяет контролировать любого рода нежелательные смещения облицовочной плиты с заданного для нее места. С этой целью в любом варианте осуществления изобретения краевые участки выступов и выемок имеют установочные поверхности, обеспечивающие широкий спектр вариантов сборки в зависимости от угла, под которым выступ вставляется в выемку. В другом варианте осуществления изобретения выступы и выемки имеют угловую конфигурацию, расположенную в одной плоскости и имеющую форму волны в виде последовательности треугольных импульсов. В другом варианте осуществления изобретения выступы и выемки имеют дугообразную конфигурацию, образованную расположенной в одной плоскости синусоидой. Изобретение также предусматривает возможность выполнения облицовочных плит с выступами, растягивающими периметр нижней стороны облицовочной плиты, для создания полостей под крепежные средства, с помощью которых облицовочная плита может крепиться к покрываемой поверхности. С этой целью облицовочные плиты выполняют с отверстиями под винты или аналогичные крепежные средства. Еще одна особенность изобретения состоит в том, что оно предусматривает использование крепежных средств для крепления облицовочной плиты к поверхности пола или стены таким образом, чтобы их действие исключало необходимость применения клея иди любых других крепежных средств для фиксации облицовочной плиты, особенно в случае использования плит для облицовки стен. После покрытия поверхности пола или стены облицовочными плитами такие крепежные средства скрыты от взгляда. Еще одна особенность изобретения состоит в том, что такое крепление облицовочных плит обеспечивается механическими средствами в виде мелких деталей, которые своими концевыми участками зацепляют определенные участки на боковых кромках облицовочных плит, при этом не мешая облицовочным плитам прилегать кромками друг к другу. Такие крепежные средства включают в себя отдельные детали, имеющие основание,прикрепляемое к покрываемой облицовочными плитами поверхности, и концевой участок коленчатой формы, взаимодействующий с ответным профилем кромки боковой стороны соответствующей облицовочной плиты. Основание, которым крепежная деталь крепится к покрываемой поверхности, выполнено с отверстием, обычно коническим монтажным отверстием, обеспечивающим крепление впотай с помощью винтов с потайными головками. Таким образом, гарантируется идеальное прилегание крепежного элемента к половой или стеновой облицовочной плите без нарушения крепежными средствами чистоты швов между облицовочными плитами. Положительный эффект предлагаемой в изобретении структуры соединительных и крепежных элементов также заключается в создании тонкой изоляционной полости,8 18448 1 2014.08.30 улучшающей общие условия монтажа, особенно в случае неровных полов или стен и/или полов или стен, чувствительных к влажности. Для облегчения понимания сущности изобретения его осуществление рассматривается ниже со ссылками на следующие фигуры, которые лишь иллюстрируют возможности осуществления изобретения, не ограничивая их, и на которых показано на фиг. 1 - вид в аксонометрии фрагмента съемного пола, образованного облицовочными плитами с предлагаемой в изобретении сборочной системой для монтажа половых и/или стеновых облицовочных плит на фиг. 2 - вид в плане съемного пола с иной схемой расположения облицовочных плит по сравнению с показанной на предыдущей фигуре на фиг. 3 - вид в плане одной из облицовочных плит, выполненных согласно изобретению на фиг. 4 и 5 - виды в плане вкладных элементов, входящих в состав предлагаемой в изобретении сборочной системы на фиг. 6 - вид в плане одного из вариантов осуществления изобретения в случае шестиугольных облицовочных плит на фиг. 7 - вид в аксонометрии съемного пола со стыковочными элементами, играющих роль дистанционных элементов, помещаемых между облицовочными плитами на фиг. 8 - вид в разрезе съемного пола, показанного на предыдущей фигуре на фиг. 9 - вид, аналогичный предыдущему и иллюстрирующий керамические элементы, используемые в качестве верхних элементов пола, рассчитанных на хождение по ним на фиг. 10 - вид в аксонометрии и разрезе новых вкладных элементов, призванных обеспечивать плотное скрепление облицовочных плит на фиг. 11 и 12 - виды в аксонометрии вкладных элементов соединительных элементов, показанных на фиг. 10 на фиг. 13 - вид в аксонометрии элементов, показанных на трех предыдущих фигурах на фиг. 14 - еще один вариант осуществления изобретения применительно к по существу съемному полу, образованному комбинацией съемных и несъемных облицовочных плит, которые своими углами установлены на специальных опорах, высота которых обеспечивает подъем съемного пола на поверхностью основания (фальшпол) на фиг. 15 - вид в аксонометрии элементов, показанных на предыдущей фигуре на фиг. 16 - вид в плане оборотной стороны несъемной облицовочной плиты, показанной на фиг. 14 на фиг. 17 - вид в плане оборотной стороны съемной облицовочной плиты, показанной на фиг. 14 на фиг. 18 - вид, иллюстрирующий процесс сборки двух соседних облицовочных плит с помощью промежуточного дистанционного стыковочного элемента на фиг. 19 - вид в плане фрагмента облицовки стены и/или полового настила, образованного облицовочными плитами, каждая из которых имеет на своих кромках специальную систему выступов и выемок на фиг. 20 - вид в плане облицовочной плиты, аналогичной представленной на предыдущих фигурах на фиг. 21 и 22 - выступы облицовочных плит с отверстиями для крепления облицовочных плит к покрываемой поверхности посредством винтов на фиг. 23-25 - виды облицовочных плит, выполненных в соответствии с настоящим изобретением в других вариантах по сравнению с представленными на предыдущих фигурах на фиг. 26 - вид в аксонометрии облицовочной плиты, снабженной крепежным средством для ее крепления к поверхности пола к вертикальной стенке на фиг. 27 и 28 - виды в аксонометрии, подробно иллюстрирующие крепежные средства, представленные на предыдущих фигурах 18448 1 2014.08.30 на фиг. 29 - вид в разрезе, иллюстрирующий применение крепежных средств, представленных на трех предыдущих фигурах. Предлагаемая в изобретении сборочная система для монтажа половых и/или стеновых облицовочных плит, рассматриваемая по порядку нумерации фигур, в принципе применима в съемном половом настиле паркетного типа с четырехугольными облицовочными плитами, боковые кромки которых выполнены с гнездами или выемками 1 и дополнительными к ним выступами 2, предназначенными для облегчения предварительной установки облицовочных плит, образующих половой настил, в требуемое положение. Будучи исходно снабжены такими установочными средствами, облицовочные плиты имеют на своей оборотной стороне выполненные в виде желобков (желобчатые) криволинейные участки 3 и 4, выходящие на боковые кромки (соответствующие им) и встречающиеся точно на кромках облицовочных плит таким образом, что, если облицовочные плиты собрать смежными кромками и сходящимися углами друг к другу, указанные желобчатые криволинейные участки одной облицовочной плиты, дополнительные к желобчатым криволинейным участкам других облицовочных плит, совместно образуют элемент с замкнутым контуром в форме кольцевого желобка или канавки, в которые помещаются вкладные элементы 5 и 6, также изогнутые по форме указанной канавки и предпочтительно имеющие угловую протяженность 180 и 270, что позволяет им охватывать по меньшей мере две соседние облицовочные плиты с обеспечением стабильной и неподвижной установки взаимодействующих с ним облицовочных плит. Рассматривая две облицовочные плиты, соединенные обращенными друг к другу кромками (фиг. 1), посредине этих кромок видны два обращенных друг к другу желобчатых участка 3 с угловой протяженностью 180, которые образуют соответствующий желобок для установки вкладного элемента 6 с угловой протяженностью 270,обеспечивающей соединение этих двух облицовочных плит. Если имеются четыре смежные облицовочные плиты, сходящиеся (в одну точку) вершинами своих углов, желобчатая часть 4 каждой облицовочной плиты будет иметь угловую протяженность 90 и в состоящий из этих частей желобок будет помещаться другой вкладной элемент 6, охватывающий по меньшей мере три из четырех собранных вместе облицовочных плит. На кромках, проходящих по периметру полученного таким образом полового настила,вкладные элементы 5 будут соединять между собой по две соседние облицовочные плиты,помещаясь в открытые желобки, образованные двумя желобчатыми участками 4 с угловой протяженностью 90. С другой стороны, как показано на фиг. 2, если облицовочные плиты собрать, расположив их со смещением относительно друг друга (вразбежку), замкнутые желобки будут образованы желобчатым участком 3 с угловой протяженностью 180, выполненным в одной облицовочной плите, и двумя желобчатыми участками 4 с угловой протяженностью 90, выполненными в двух других облицовочных плитах. Настоящее изобретение также осуществимо применительно к облицовочным плитам других конфигураций. Например, в случае шестиугольных облицовочных плит (фиг. 6) желобчатые участки 7 будут иметь угловую протяженность 120 для соединения плит по углам и 180 для соединения плит прямыми сторонами. Как упоминалось выше, вкладные элементы имеют открытую (разомкнутую) конфигурацию, соответствующую криволинейному участку, с угловой протяженностью, по существу составляющей 180 и 270. Угловая протяженность вкладных элементов может быть больше или меньше упомянутой, поскольку, например, для шестиугольных облицовочных плит может быть целесообразно, чтобы угловая протяженность вкладного элемента составляла более 270, хотя угловой протяженности 270 вполне хватило бы для охвата сходящихся углов двух или трех облицовочных плит. 10 18448 1 2014.08.30 Кроме того, радиус кривизны вкладных элементов 5 и 6 может изменяться в соответствии с требуемым усилием стяжки облицовочных плит после установки вкладных элементов на место. Кроме того, концевые части вкладных элементов имеют вырезы 8 и прорези 9, призванные облегчать процесс сборки, а ширина вкладных элементов изменяется по их длине, что способствует установке вкладного элемента в положение фиксации облицовочных плит. После того как вкладные элементы были вставлены в соответствующие канавки, их можно перемещать по канавкам, используя вышеупомянутые вырезы и прорези, для достижения более плотной и эффективной посадки. Расположенные по периметру элементы пазогребневого соединения включают в себя чередующиеся и равномерно распределенные выемки 1 и выступы 2, которые позволяют соединять соседние облицовочные плиты со смещением относительно друг друга в любой точке контура облицовочной плиты, а также поворачивать их, придавая им требуемую ориентацию относительно друг друга, что наглядно показано, например, на фиг. 2. Кроме того, такая пазогребневая система допускает в некоторой степени свободную посадку в передней и нижней частях, что позволяет создать пространство, в которое можно вкладывать частицы или вставлять посторонние тела после сборки пола. Кроме того,для облегчения сборки края выступов и выемок слегка закруглены. В другом варианте осуществления изобретения облицовочные плиты имеют на своих кромках или выступающих частях кромок проходящие по периметру пазы 10, в которые вставляются промежуточные первичные 11 и вторичные 12 дистанционные стыковочные элементы. Первичные дистанционные элементы 11 выполнены более длинными, чем вторичные дистанционные элементы 12, соответствуя по размеру сторонам облицовочных плит. Эти дистанционные стыковочные элементы 11 и 12 имеют профиль в форме перевернутого Т, работающий таким образом, что консоли полки этого профиля входят в расположенные напротив друг друга пазы 10 в смежных облицовочных плитах, а стенка дистанционного стыковочного элемента представляет собой узкую часть, разделяющую облицовочные плиты после сборки полового настила. Облицовочные плиты скрепляются друг с другом посредством вкладных элементов 5 и 6, вставляемых в образованные желобками канавки 13, расположенные на оборотной стороне облицовочных плит, таким образом, что эти канавки образованы криволинейными участками 3 и 4, расположенными так, чтобы выходить на кромки облицовочных плит и соответствовать друг другу. Настоящее изобретение позволяет выполнять облицовочные плиты с керамическими элементами (верхними элементами - в перечне) 14, образующими поверхность, рассчитанную на хождение по ней (пешеходная поверхность), которая присоединяется к нижнему основанию 15, кромки которого выполнены с узкими пазами (щелями) 10, в которые вставляются обе консоли полки дистанционного стыковочного элемента. Угловая протяженность вкладных элементов 5 и 6 обычно составляет 180 и 270, хотя она может быть больше или меньше, поскольку, например, в случае шестиугольных облицовочных плит может быть целесообразно, чтобы угловая протяженность вкладного элемента составляла более 270, хотя имеющегося значения угла вполне хватило бы для охвата двух или трех облицовочных плит по сходящимся углам. Кроме того, радиус кривизны вкладных элементов 5 и 6 может изменяться в соответствии с требуемым усилием стяжки облицовочных плит после установки вкладных элементов на место. Кроме того, концевые части вкладных элементов, как указано выше, имеют вырезы 8 и прорези 9, призванные облегчать процесс сборки. Ширина этих элементов является пе 11 18448 1 2014.08.30 ременной по их длине, что способствует установке облицовочных плит в положение гарантированной фиксации. В другом варианте осуществления изобретения предусмотрены вкладные элементы 5 и 6 со специальными выступами 16, расположенными на их внутренней боковой стороне. Эти выступы входят в непрерывные пазы 17, обеспечивающие направленное движение выступов и расположенные на внутренней боковой поверхности желобчатых криволинейных участков 3, 4 и 7. После того как вкладные элементы 5 и 6 были вставлены в соответствующие канавки 13, их можно перемещать по канавкам, используя вышеупомянутые вырезы 8 и прорези 9 для достижения плотной и эффективной посадки, причем специальные выступы 16 и пазы 17 эффективно направляют движение вкладных элементов и фиксируют их в канавках. Можно также отметить, что выступы 16 и дополнительные к ним пазы 17 расположены в определенном положении относительно положения вкладных элементов 5 и 6 и желобчатых участков 3, 4 и 7, хотя выступы могут располагаться и в других положениях относительно положения указанных желобков и вкладных элементов. Выступы 16 и пазы 17 могут быть расположены и на внешней боковой поверхности вкладных элементов и желобчатых участков соответственно. В еще одном варианте осуществления изобретения предлагается конструкция съемного пола, включающая в себя первую группу съемных облицовочных плит 18 и вторую группу несъемных облицовочных плит 19, которые собраны вместе путем укладки их угловых частей на верхнюю пластину регулируемой опоры 20, обеспечивающей возможность подъема пола с образованием под всем половым настилом пространства, в котором можно разместить кабели и каналы различных сетей и инженерных систем. Такой пол образован в основном четырехугольными облицовочными плитами, хотя рассматриваемые в описании технические решения применимы и к облицовочным плитам иных форм. Таким образом, каждая регулируемая опора 20 поддерживает четыре сходящихся угла четырех смежных облицовочных плит, из которых две расположенные по диагонали плиты являются съемными 18, а две другие, расположенные в другом диагональном направлении, несъемными 19, причем съемные облицовочные плиты 18 имеют на своей оборотной стороне впадины в форме секторов 21 круга, которым соответствуют возвышения 22, выступающие сверху на регулируемой опоре 20 и выполненные с ней за одно целое. Между криволинейной боковой поверхностью указанных возвышений 22 и криволинейной боковой стенкой впадин в форме сектора 21 круга образуется желобчатая канавка 23, в которую помещается вкладной элемент 6 соответствующей кривизны, соединяющий друг с другом группу из двух несъемных облицовочных плит 19. Для этого на угловых участках несъемных облицовочных плит 19 выполнены желобчатые участки 4, выходящие на боковые кромки облицовочных плит таким образом, что в эти желобчатые участки 4 помещались участки изогнутых вкладных элементов 6 с угловой требуемой протяженностью, причем указанные вкладные элементы также входят в желобчатые участки 23, выполненные в съемных облицовочных плитах 18, но с некоторым зазором, тогда как в желобчатые участки 4 несъемных облицовочных плит 19 вкладные элементы 6 устанавливаются с плотной посадкой. Облицовочные плиты 18 и 19 обеих групп выполнены с уступом по периметру, который делит облицовочные плиты на две части, а именно верхние части 24, 25 и нижние части 26, 27. В случае съемных облицовочных плит 18 площадь поверхности верхней части 24 больше площади поверхности нижней части 26, а в случае несъемных облицовочных плит 19 площадь поверхности верхней части 25 меньше площади поверхности нижней части 27. Кроме того, в этом случае в углах нижней части 27 выполнен скос 28, проходящий под углом 45 по касательной к вершинам углов верхней части 25 этих облицовочных плит 19,12 18448 1 2014.08.30 что обеспечивает возможность сборки обоих типов облицовочных плит 18 и 19 с получением полового настила, выполненного согласно изобретению. Изобретением также предусмотрено использование между облицовочными плитами дистанционных стыковочных элементов 11 и 12. Эти элементы имеют в сечении форму перевернутого Т. Одна из консолей полки этого элемента входит в проходящий по периметру паз 10, выполненный на уровне уступа, проходящего по периметру несъемных облицовочных плит 19, а стенка этого дистанционного элемента прилегает к кромкам верхних частей 24 и 25 облицовочных плит 18 и 19. Другая, зеркально симметричная, консоль полки дистанционных стыковочных элементов 11 и 12 входит в другой паз 10, ограниченный узким выступающим по периметру поясом нижней части 27 несъемных облицовочных плит 19 и выступающим по периметру поясом верхней части 24 съемных облицовочных плит 18. Съемные облицовочные плиты 18 в средней части своих сторон (на нижней стороне по перечню) имеют полукруглые впадины 29. Эти впадины обращены к участкам полукруглых канавок 3 в несъемных облицовочных плитах 19, в которые для получения более устойчивой поверхности полового настила можно установить дополнительные вкладные элементы 5. Участки, на которых расположены полукруглые впадины 29 и участки желобка 3, имеют такую же толщину, что и нижние части 26 и 27 обоих типов облицовочных плит. Как было отмечено выше, применение такого типа облицовочных плит позволяет сооружать съемные фальшполы, под которыми образуется пространство для прокладки кабелей и инженерных сетей, поскольку эти плиты можно устанавливать на опорах над поверхностью. Кроме того, для обеспечения возможности осмотра или ремонта разного рода установок съемные облицовочные плиты можно поднимать с помощью вакуумных присосов или аналогичных приспособлений. При использовании четырехугольных облицовочных плит съемные и несъемные плиты расположены в шахматном порядке. Несъемные облицовочные плиты можно просто соединять друг с другом с помощью вкладных элементов, которые соединяют облицовочные плиты с оборотной стороны. На фиг. 19-25 показаны другие варианты осуществления изобретения. В этом случае облицовочные плиты стыкуются друг с другом своими боковыми кромками с помощью пар выступов и выемок, обеспечивающих соединение облицовочных плит по типу пазогребневой системы соединения, таким образом, что указанные выступы и выемки образуют особую структуру, которая направляет сборку и соединение облицовочных плит,обеспечивая точное положение каждого элемента пола относительно остальных элементов, пассивным образом. Это становится возможным потому, что такая структура снабжена средствами пассивного направления и соединения облицовочных плит, облегчающих сборку. Эти средства содержат установочные поверхности, которые для обеспечения правильной установки элементов, образующих поверхность пола, скошены под углом от 1 до 45. Кроме того, система пазогребневых соединений помогает выравнивать облицовочные плиты. Выступы и выемки предпочтительно расположены на середине толщины облицовочной плиты. В предпочтительном варианте осуществления изобретения, показанном на фиг. 19 и 20, выступы 30 и выемки 31 включают в себя симметричные краевые участки 32, сходящиеся наружу на выступах и внутрь в выемках. В частности, выступы 30 и выемки 31 могут иметь форму правильной трапеции, наклонные стороны которой соответствуют вышеупомянутым симметричным краевым участкам 32. В частном случае этого последнего варианта осуществления изобретения наклонные краевые участки 32 выполнены дугообразными на концах с вогнутыми 33 и выпуклыми 34 частями, которые встречаются в точке 35 перегиба, чем устраняется прямолинейность на 13 18448 1 2014.08.30 клонных участков. Разумеется, существует также возможность соединения вогнутой и выпуклой частей наклонной прямой, как это показано на фиг. 20. В другом варианте осуществления изобретения, показанном на фиг. 23, выступы 36 и выемки 37 образуют угловатую структуру и ограничены двумя симметричными установочными поверхностями или отрезками 38, сходящимися в общей вершине, которая может быть закруглена и даже срезана. В плане эти отрезки образуют в данном случае линию в форме волны, имеющей вид последовательности треугольных импульсов. В другом варианте осуществления изобретения, показанном на фиг. 24, выступы 39 и выемки 40 также образуют угловатую структуру, но с разными отрезками, а именно большим отрезком 41 и меньшим отрезком 42, которые дают в плоскости пилообразную ломаную (образуют угловатую структуру - в перечне). В еще одном варианте осуществления изобретения, показанном на фиг. 25, комбинация выступов 43 и выемок 44, проходящих по синусоиде, причем выступы 43 сопрягаются с выемками 44 в точке 35 перегиба, выпуклость (участок выступа) сменяется вогнутостью(участок выемки). Изобретение также предусматривает возможность выполнения облицовочных плит с выступами 45, в которых можно создать полости под крепежные средства для крепления облицовочной плиты к покрываемой поверхности в виде отверстий 46, в которые может пройти винт или аналогичный крепежный элемент. В этом случае облицовочная плита для обеспечения ее должной фиксации привинчивается или крепится к поверхности, на которой выполняется монтаж покрытия. При этом часть кромки, на которой находится выемка 37, подвергают соответствующей механической обработке для выполнения гнезда под выдающуюся часть 45 выступа 36. На фиг. 26-29 показаны облицовочные плиты, которые помимо выступов 2 и выемок 1 снабжены отдельными крепежными элементами 47 и 48 для обеспечения надлежащей фиксации и крепления облицовочных плит по мере их монтажа на облицовываемой поверхности пола или стены, причем такое крепление усиливается винтами 49. Винты можно ввинчивать в дюбели 50, вставляемые в отверстия, выполненные в облицовываемой поверхности. Крепежные элементы 47 и 48 имеют плоское основание 51, опирающееся на облицовываемую поверхность, и коленчатую часть, взаимодействующую с облицовочной плитой и фиксирующей ее за кромку, причем коленчатая часть может быть выполнена в двух вариантах. В одном из указанных вариантов коленчатая часть выполнена с концевым участком 52, параллельным плоскому основанию, но указывающим наружу, в направлении, противоположном основанию 51. Во втором варианте коленчатая часть выполнена с концевым участком 53, также параллельным плоскому основанию 51, но расположенным над концевым участком основания 51. В обоих случаях в плоском основании 51 имеется продолговатое отверстие 54, выполненное коническим под винт 49 с потайной головкой. В обоих вариантах концевые участки 52 и 53 коленчатых частей входят в соответствующие вырезы 55 и 55, выполненные в боковых кромках облицовочных плит. В одном варианте осуществления изобретения плоское основание 51 крепежного элемента 47 расположено за пределами поверхности, занятой облицовочными плитами, а в другом варианте плоское основание 51 крепежного элемента 48 расположено под частью той облицовочной плиты, которая опирается на плоское основание 51. Крепежный элемент 48, как правило, используют в нижней части стены вблизи угла,отделяющего пол от вертикальной стены, в начале монтажа облицовочных плит на вертикальную стену (фиг. 29). 18448 1 2014.08.30 Наконец, следует заметить, что между облицовочными плитами и покрываемой ими поверхностью образуется изоляционная камера 56, улучшающая условия сборки, в частности, на стенах или полах, имеющих неровности либо чувствительных к влажности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 24
