Гвоздь

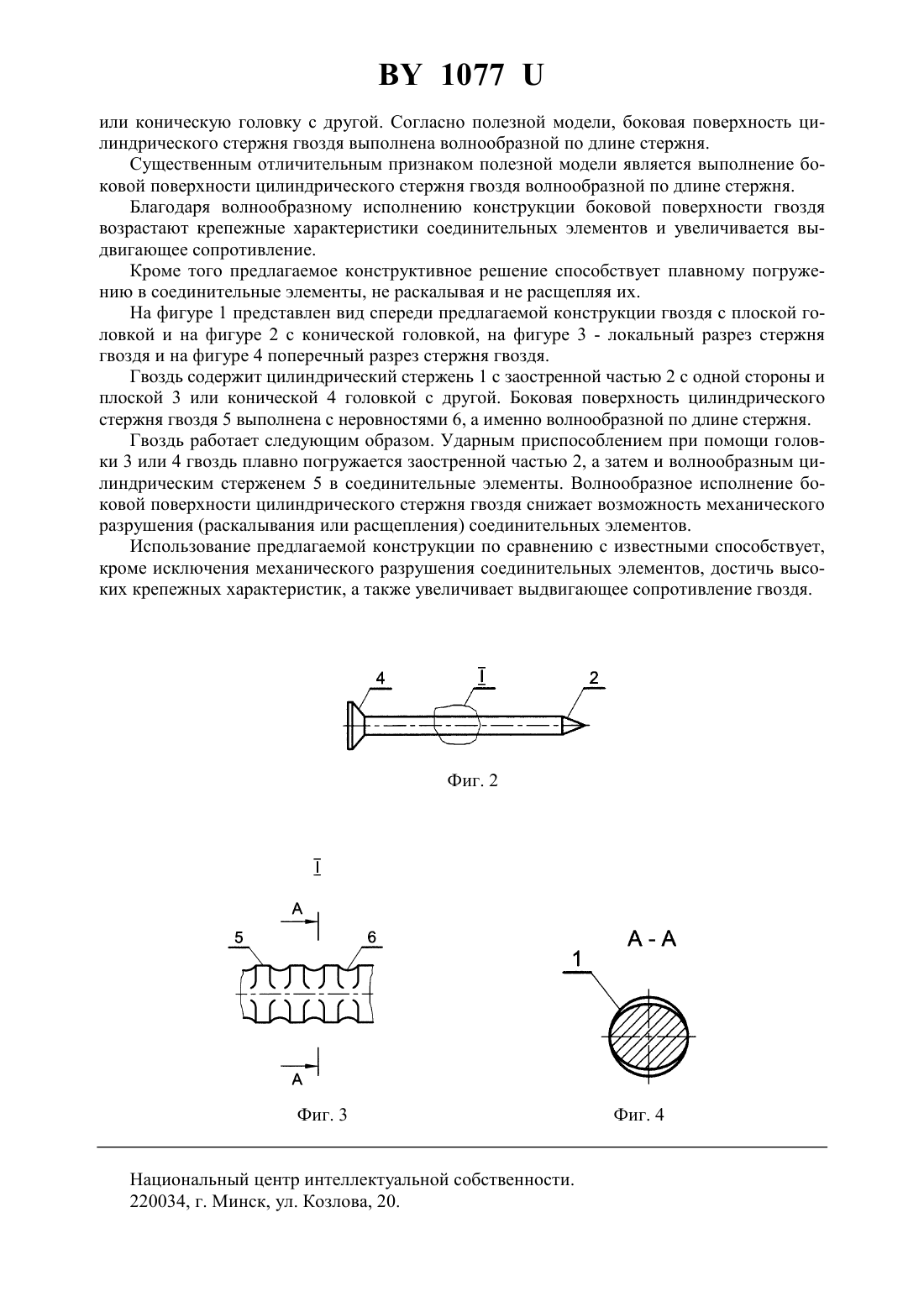

(71) Заявитель Областное унитарное производственное предприятие Новогрудский завод металлоизделий(72) Авторы Гриц Владимир Владимирович Авдеенко Геннадий Федосеевич Жук Николай Николаевич(73) Патентообладатель Областное унитарное производственное предприятие Новогрудский завод металлоизделий(57) Гвоздь, содержащий стержень, цилиндрический с ровной боковой поверхностью,имеющий с одной стороны заостренную часть и плоскую или коническую головку с другой, отличающийся тем, что боковая поверхность стержня гвоздя выполнена волнообразной по длине стержня. Фиг. 1 Полезная модель относится к области безрезьбовых крепежных средств, а именно к средствам соединения строительных конструкций. Известны конструкции строительных гвоздей, состоящие из стержня, имеющего с одной стороны заостренную часть, а с другой плоскую или коническую головку 1. Недостатком известной конструкции является то, что она обладает низким выдвигающимся сопротивлением. Наиболее близкими по конструкции и достигаемому результату являются гвозди, состоящие из стержня с цилиндрической ровной боковой поверхностью, имеющие с одной стороны заостренную часть и коническую или плоскую головку с другой 2. Недостатком известной конструкции является также низкое выдвигающее сопротивление, недостаточно высокие крепежные характеристики. Задачей полезной модели является повышение выдвигающегося сопротивления гвоздя. Задача решается следующим образом. Гвоздь содержит стержень, цилиндрический с ровной боковой поверхностью, имеющий с одной стороны заостренную часть и плоскую 1077 или коническую головку с другой. Согласно полезной модели, боковая поверхность цилиндрического стержня гвоздя выполнена волнообразной по длине стержня. Существенным отличительным признаком полезной модели является выполнение боковой поверхности цилиндрического стержня гвоздя волнообразной по длине стержня. Благодаря волнообразному исполнению конструкции боковой поверхности гвоздя возрастают крепежные характеристики соединительных элементов и увеличивается выдвигающее сопротивление. Кроме того предлагаемое конструктивное решение способствует плавному погружению в соединительные элементы, не раскалывая и не расщепляя их. На фигуре 1 представлен вид спереди предлагаемой конструкции гвоздя с плоской головкой и на фигуре 2 с конической головкой, на фигуре 3 - локальный разрез стержня гвоздя и на фигуре 4 поперечный разрез стержня гвоздя. Гвоздь содержит цилиндрический стержень 1 с заостренной частью 2 с одной стороны и плоской 3 или конической 4 головкой с другой. Боковая поверхность цилиндрического стержня гвоздя 5 выполнена с неровностями 6, а именно волнообразной по длине стержня. Гвоздь работает следующим образом. Ударным приспособлением при помощи головки 3 или 4 гвоздь плавно погружается заостренной частью 2, а затем и волнообразным цилиндрическим стерженем 5 в соединительные элементы. Волнообразное исполнение боковой поверхности цилиндрического стержня гвоздя снижает возможность механического разрушения (раскалывания или расщепления) соединительных элементов. Использование предлагаемой конструкции по сравнению с известными способствует,кроме исключения механического разрушения соединительных элементов, достичь высоких крепежных характеристик, а также увеличивает выдвигающее сопротивление гвоздя. Фиг. 3 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
