Деформационный температурный шов

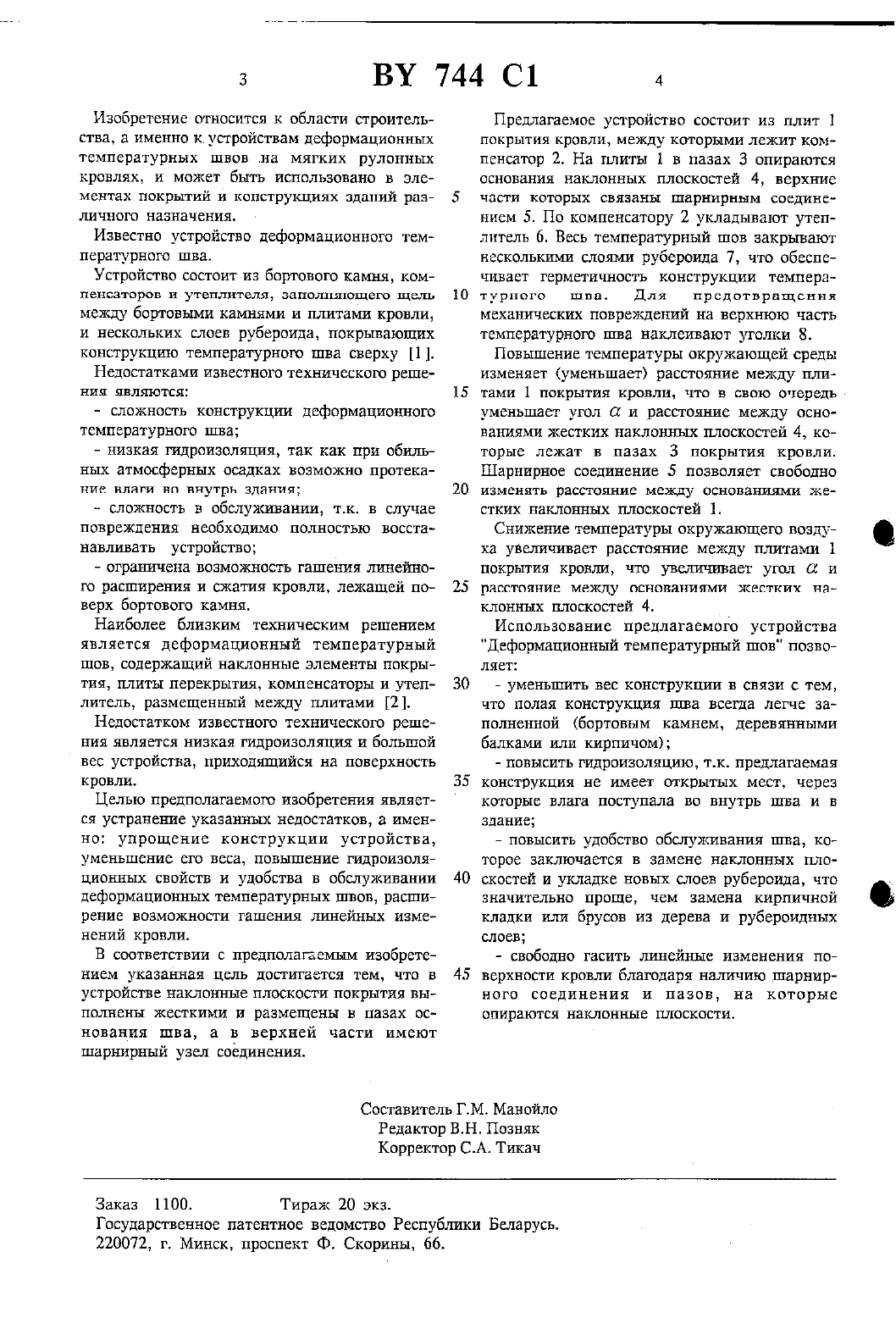

(12) ГОСУДАРСТВЕННОЕПАТЕНТНОЕ ведомство РЕСПУБЛИКИ БЕЛАРУСЬ(57) Деформационный температурный шов,включающий наклонные элементы покрытия,плиты перекрытия, компенсаторы и утеплитель, размещенный между плитами, отличаюЩИЙСЯ ТЕМ, ЧТО В ОСНОВЗНИИ шва ВЫПОЛНСНЫ пазы, в которых размещены нижние концы наклонных элементов покрытия, а верхние их КОНЦЫ СОСДИНСНЫ шарнирно.(71) Заявитель Барановичское ордена Трудового Красного Знамени производственное хлопчатобумажное объединение им. Ленинского Комсомола Белоруссии (В)(73) Патентообладатель Барановичское ордена Трудового Красного Знамени производственное хлопчатобумажноеобъединение им. Ленинского Комсомола Белоруссии (ВТ)Изобретение относится к области строительства, а именно к устройствам деформационных температурных швов на мягких рулонных кровлях, и может быть использовано в элементах покрытий и конструкциях зданий различного назначения.Известно устройство деформационного температурного шва.Устройство состоит из бортового камня, компенсаторов и утеплителя, заполняющего Щель между бортовыми камнями и плитами кровли,и нескольких слоев рубероида, покрывающих конструкцию температурного шва сверху 1.Недостатками известного технического решеНИЯ ЯВЛБПОТСЯ- сложность конструкции деформационного температурного шва- низкая гидроизоляция, так как при обильных атмосферных осадках возможно протекание влаги во внутрь здания- сложность в обслуживании, т.к. в случае повреждения необходимо полностью восстанавливать устройство- ограничена возможность гашения линейного расширения и сжатия кровли, лежащей поверх бортового камня.Наиболее близким техническим решением является деформационный температурный шов, содержащий наклонные элементы покрытия, плиты перекрытия, компенсаторы и утеплитель, размещенный между плитами 2.Недостатком известного технического решения является низкая гидроизоляция и большой вес устройства, приходящийся на поверхность кровли.Целью предполагаемого изобретения является устранение указанных недостатков, а именно упрощение конструкции устройства,уменьшение его веса, повышение гидроизоляционных свойств и удобства в обслуживании деформационных температурных швов, расширение возможности гашения линейных изменений кровли.В соответствии с предполагаемым изобретением указанная цель достигается тем, что в устройстве наклонные плоскости покрытия выполнены жесткими и размещены в пазах основания шва, а в верхней части имеют Шарнирный узел соединения.Предлагаемое устройство состоит из плит 1 покрытия кровли, между которыми лежит компенсатор 2. На плиты 1 в пазах 3 опираются основания наклонных плоскостей 4, верхние ЧЗСТИ КОТОРЫХ СВЯЗЕНЫ шарнирным СОСДИН нием 5. По компенсатору 2 укладывают утеплитель 6. Весь температурный шов закрывают несколькими слоями рубероида 7, что обеспечивает герметичность конструкции температурного шва. Для предотвращения механических повреждений на верхнюю часть температурного шва наклеивают уголки 8.Повышение температуры окружающей среды изменяет (уменьшает) расстояние между пли ТЗМИ 1 ПОКРЫТИЯ КРОВЛИ, ЧТО В СВОЮ очередь уменьшает угол а и расстояние между основаниями жестких наклоннык плоскостей 4, которые лежат в пазах 3 покрытия кровли. Шарнирное соединение 5 позволяет свободно изменять расстояние между основаниями жестких наклонных плоскостей 1.Снижение температуры окружающею воздуха увеличивает расстояние между плитами 1 покрытия кровшгх, что увеличивает угол а и расстояние между основаниями жестких наклонных плоскостей 4.Использование предлагаемого устройства Деформационный температурный шов позволяет- уменьшить вес конструкции в связи с тем,что полая конструкция шва всегда легче заполненной (бортовым камнем, деревянными балками или кирпичом)- повысить гидроизоляцию, т.к. предлагаемая конструкция не имеет открытых мест, через которые влага поступала во внутрь шва и в здание- повысить удобство обслуживания шва, которое заключается в замене наклонных плоскостей и укладке новых слоев рубероида, что значительно проще, чем замена кирпичной кладки или брусов из дерева и рубероиднътх слоев- свободно гасить линейные изменения поверхности кровли благодаря наличию шарнирного соединения и пазов, на которые опираются наклонные плоскости.Государственное патентное ведомство Республики Беларусь.
