C21C 1/00 — Рафинирование чугуна; литейный чугун

Номер патента: 15409

Опубликовано: 28.02.2012

Авторы: Гарост Александр Иванович, Мазец Антон Францевич

МПК: C21C 7/00, C21C 1/00, C25C 3/00...

Метки: выплавки, чугуна, способ

Текст:

...тигля 40,0 кг). На стадии доводки металла в расплав чугуна по разработанной технологии подавались легирующие и модифицирующие добавки, скрепленные в брикеты Токовая Рецептурный сонагрузка на Способ ввода став вводимой расплав, кат,добавки А/дм 2 в виде бетон- магнезит - 4,8 кг ных магнези- цемент- 1,2 кг товых блоков резина- 1,75 кг в виде бетон- магнезит - 4,8 кг ных магнези- цемент - 1,2 кг товых блоков резина - 1,75 кг в виде бетон-...

Номер патента: 14183

Опубликовано: 30.04.2011

Автор: Гарост Александр Иванович

МПК: C21C 1/00

Метки: выплавки, способ, чугуна

Текст:

...Продолжается перемешивание в течение 2-3 мин до образования однородной по влажности смеси. Образованная смесь пересыпается в разъемную металлическую или деревянную форму, и проводится ее уплотнение ручной трамбовкой. Затем полученный пакет (блок) освобождается из формы. Состав полученного пакета (мас. ) глина 10,6 магнезит 2,4 фосфорная кислота 1,2 вода 3,6 масло 4,1 каменный уголь 7,0 чугунная стружка 75,2. Качество полученного пакета...

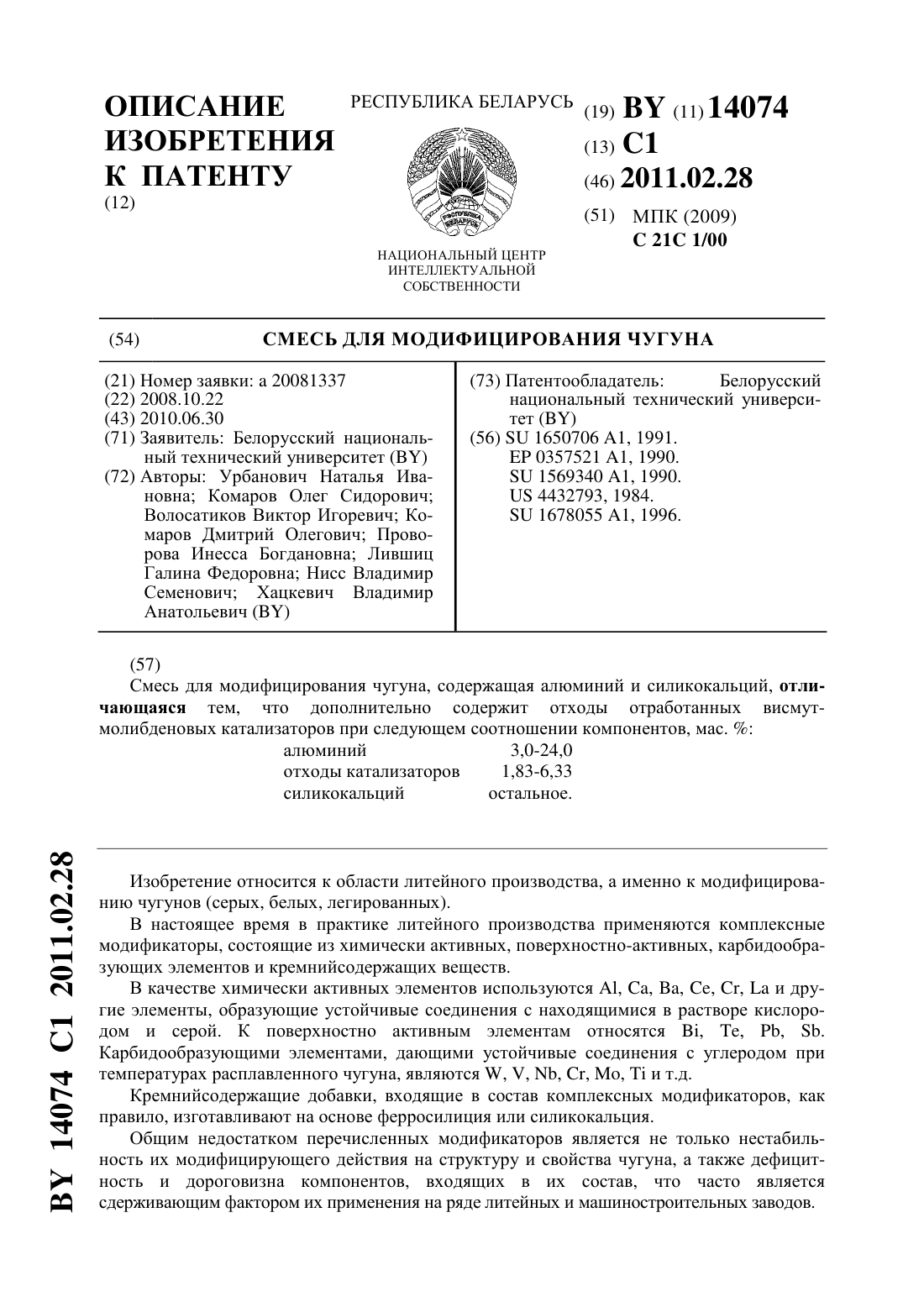

Номер патента: 14074

Опубликовано: 28.02.2011

Авторы: Волосатиков Виктор Игоревич, Комаров Дмитрий Олегович, Лившиц Галина Федоровна, Комаров Олег Сидорович, Урбанович Наталья Ивановна, Проворова Инесса Богдановна, Хацкевич Владимир Анатольевич, Нисс Владимир Семенович

МПК: C21C 1/00

Метки: смесь, чугуна, модифицирования

Текст:

...чугуна 1, содержащий алюминий, силикокальций, свинец и ванадий при следующем соотношении компонентов, мас.3,0-24,00,6-2,13,0-30,0- остальное. Недостатком данного модификатора является то, что он не всегда обеспечивает модифицирующий эффект, а отсюда повышение показателей по механическим свойствам. А также содержит дорогой и дефицитный компонент ванадий. Наиболее близким к заявляемому изобретению является модификатор 2, содержащий в качестве...

Номер патента: 13999

Опубликовано: 28.02.2011

Авторы: Мельников Алексей Петрович, Карпенко Михаил Иванович, Позняк Михаил Александрович

МПК: F27B 1/00, C21C 1/00

Метки: вагранка, коксовая, переплавочная

Текст:

...простои происходят также из-за вынужденного ожидания медленного снижения температуры остатков несгоревшего кокса, шлака, огнеупоров и металла, выбитых из вагранки после окончания плавки прямо вниз между опорными колоннами, охлаждения футеровки в плавильном поясе, а также из-за неудобств при ремонте футеровки внутри стационарной шахты небольшого диаметра. Простои этих вагранок от начала выбивки остатков плавки до окончания проведения ремонтных...

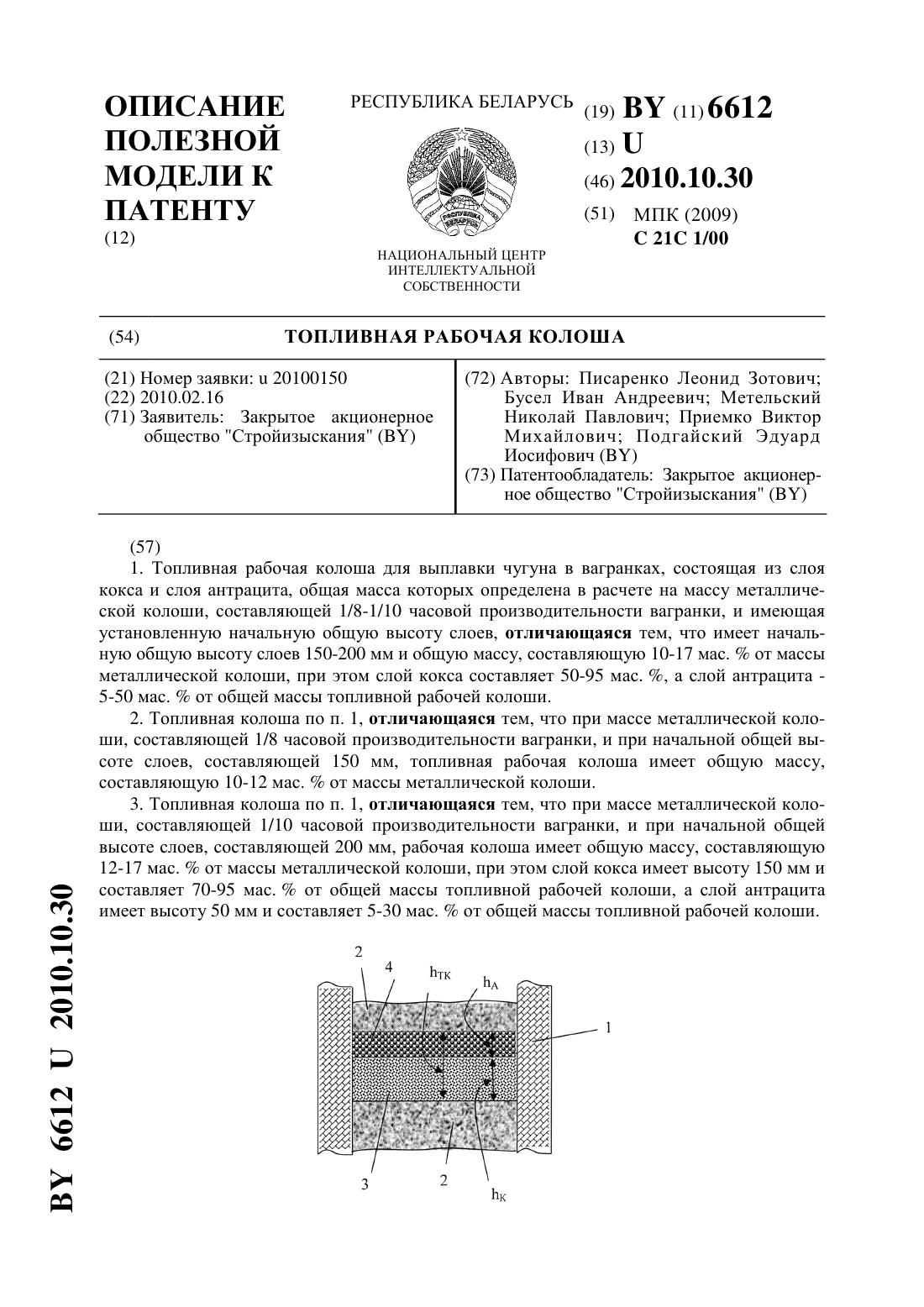

Номер патента: U 6612

Опубликовано: 30.10.2010

Авторы: Бусел Иван Андреевич, Писаренко Леонид Зотович, Метельский Николай Павлович, Приемко Виктор Михайлович, Подгайский Эдуард Иосифович

МПК: C21C 1/00

Метки: топливная, рабочая, колоша

Текст:

...топливной колоши изначально определена как 10-12 от массы металлической колоши, обеспечивающей высоту слоя кокса 150 мм, с последующим наложением сверх 100 мас.кокса слоя антрацита, масса которого составляет от 5 до 35 от массы кокса, до получения максимально возможной начальной высоты слоев топливной колоши 200 мм. В еще одной предпочтительной форме реализации (минимальная масса металлической, максимальная масса топливной рабочей колоши и...

Номер патента: 11641

Опубликовано: 28.02.2009

Автор: Гарост Александр Иванович

МПК: F23G 5/027, C21C 5/00, C21C 1/00...

Метки: способ, стали, чугуна, выплавки

Текст:

...чугун подвергался модифицированию полимером Полибензоиленбензимидазол (представитель группы склонных к образованию кокса при термической деструкции полимеров ароматической и гетероциклической структуры), при этом полимер вводился в виде брикетов, помещенных в закрытые металлические емкости из черных сплавов с отверстиями в крышке. Подача емкостей в расплав проводилась дном кверху. Масса введенного модификатора составляла 1,03 кг, что...

Номер патента: 10945

Опубликовано: 30.08.2008

Авторы: Писаренко Леонид Зотович, Капсаров Александр Григорьевич, Хацкевич Владимир Анатольевич, Бусел Иван Андреевич

МПК: C22C 37/00, C21C 1/00, C21B 11/00...

Метки: получения, быстроизнашиваемой, детали, чугуна, износостойкого, способ, отливок, белого

Текст:

...молибден 0,3-0,6 алюминий 0,6-1,6 медь 0,03-0,1 фосфор 0,08-0,1 сера 0,01-0,02 железо остальное. Плавку чугуна осуществляют в вагранке. Легирующие элементы составляют 0,40,8 . Использование дешевого и недефицитного сплава в качестве легирующих элементов делает предлагаемый чугун перспективным материалом для получения быстроизнашивающихся деталей, в частности цильпебсов. Комплексный сплав является также кремнийсодержащей добавкой (10), и его...

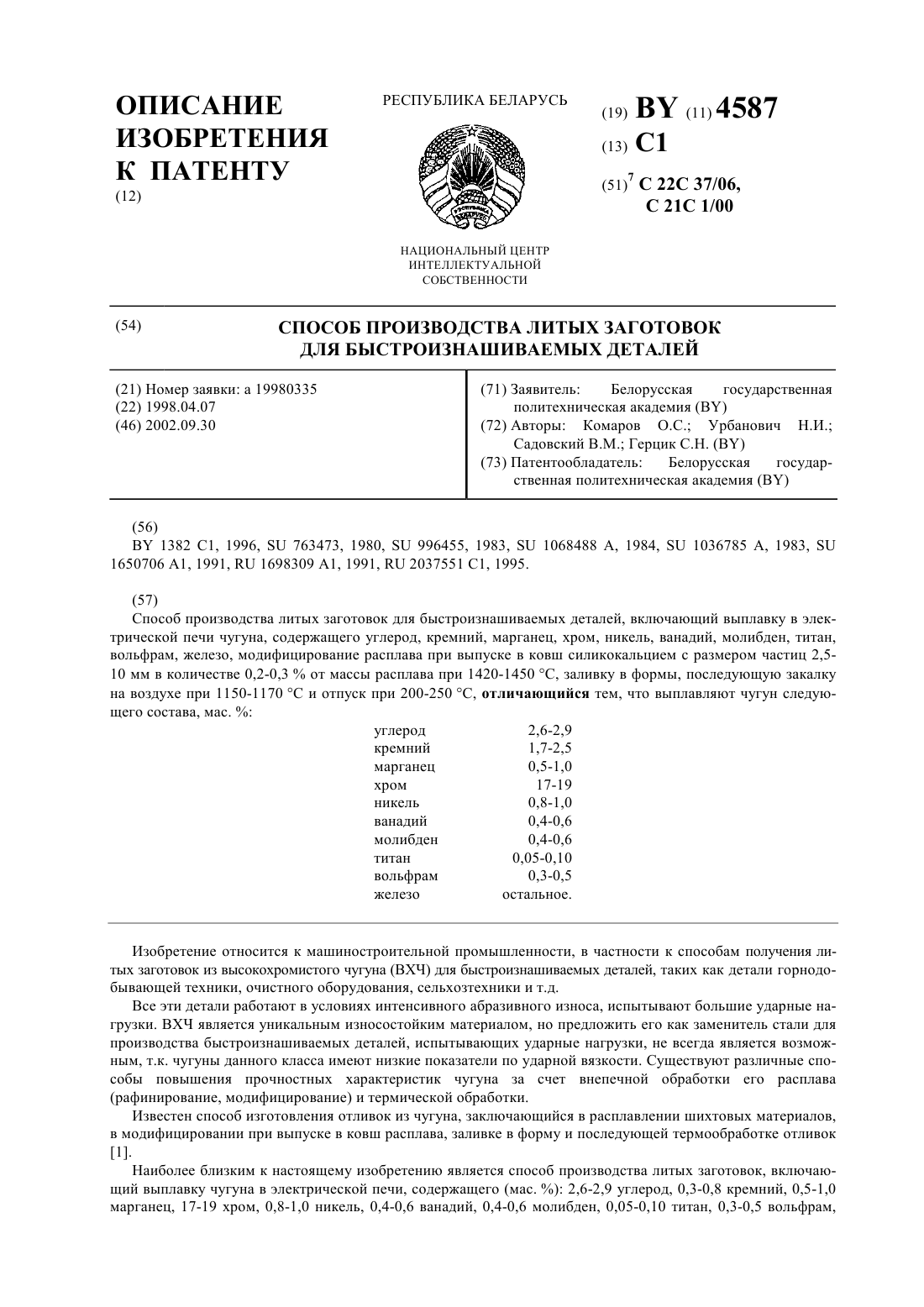

Номер патента: 4587

Опубликовано: 30.09.2002

Авторы: Садовский Виктор Михайлович, Комаров Олег Сидорович, Герцик Сергей Николаевич, Урбанович Наталья Ивановна

МПК: C21C 1/00, C22C 37/06

Метки: производства, способ, заготовок, литых, деталей, быстроизнашиваемых

Текст:

...Задача данного изобретения - повышение ударной вязкости ВХЧ. Поставленная задача решалась тем, что в способе производства литых заготовок для быстроизнашиваемых деталей, включающем выплавку в электрической печи чугуна, содержащего углерод, кремний, марганец, хром, никель, ванадий, молибден, титан, вольфрам, железо, модифицирование расплава при выпуске в ковш силикокальцием с размером частиц 2,5-10 мм в количестве 0,2-0,3 от массы расплава при...

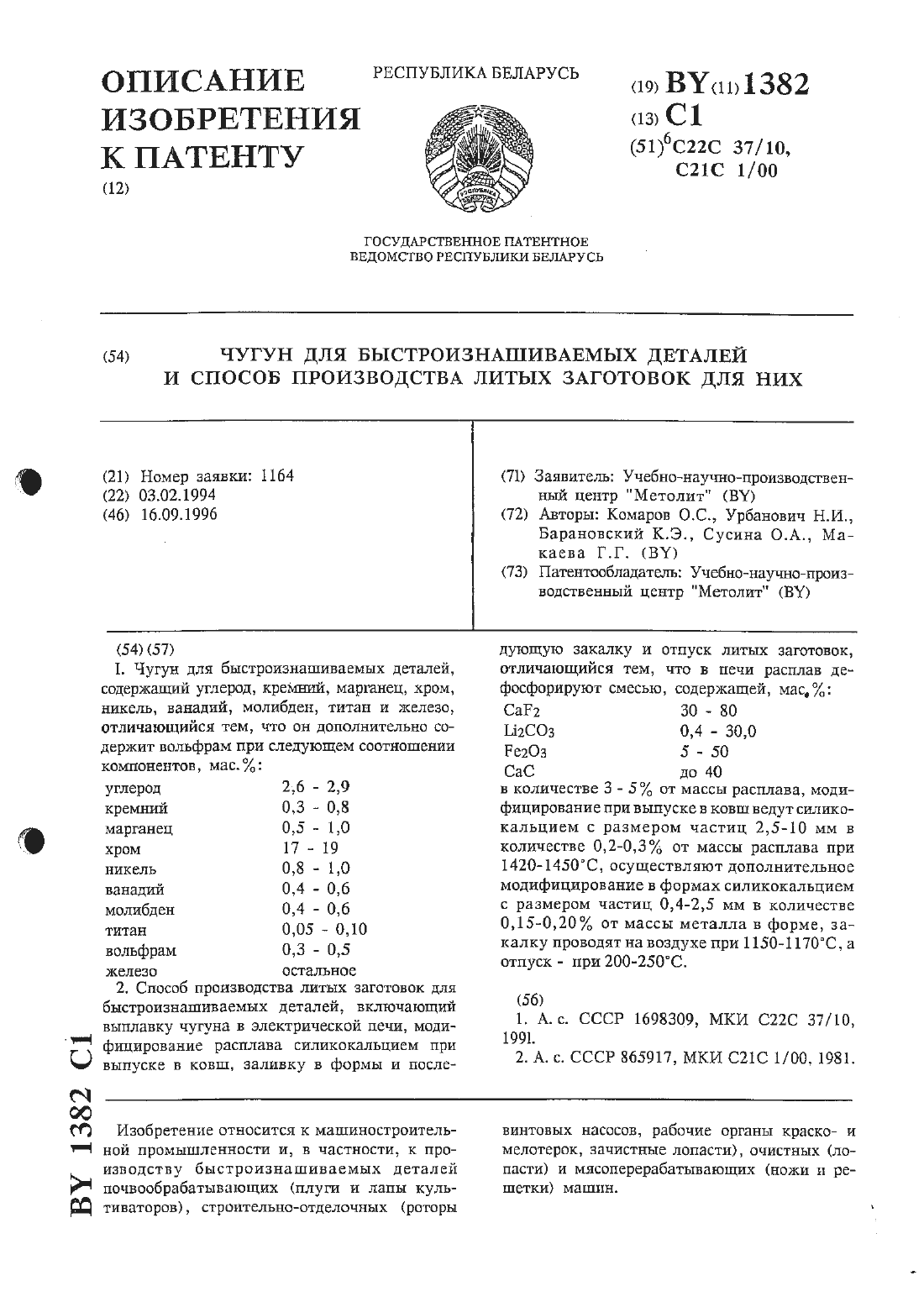

Номер патента: 1382

Опубликовано: 16.09.1996

Авторы: Урбанович Наталья Ивановна, Барановский Константин Эдуардович, Макаева Галина Григорьевна, Комаров Олег Сидорович, Сусина Оксана Анатольевна

МПК: C22C 37/10, C21C 1/00

Метки: быстроизнашиваемых, заготовок, литых, способ, чугун, производства, них, деталей

Текст:

...характеристики, а затем в повышении этих характеристик за счет применения комгшекса внепечной обработки расплава и термической обработки деталей до уровня характерного для закаленных высокоуглеродистых сталей.Поставленная задача решалась тем, что согласно настоящему способу производства литых заготовок для быстроизнашиваемых деталей, включающий выплавку чугуна в электрической печи, модифицирование расгшава силикокальцием при выпуске в...
