Патенты с меткой «никель-фосфор»
Раствор для химического нанесения покрытия никель-фосфор
Номер патента: 17596
Опубликовано: 30.10.2013
Авторы: Бирюкова Наталья Маратовна, Липай Марина Сергеевна, Соколов Валерий Георгиевич
МПК: C23C 18/32
Метки: никель-фосфор, покрытия, раствор, нанесения, химического
Текст:
...прототипу) хлорид никеля 15 ацетат натрия 10 хлорид аммония 50 углекислый натрий 2 гипофосфит натрия 30 вода до 1 л.раствора 6,9. После никелирования пластины промывают в дистиллированной воде, сушат теплым воздухом и прогревают в вакууме (133-665 Па) при температуре 3500,5 С в течение 30 мин. Результаты измерений эксплуатационных свойств полученных покрытий приведены в таблице. Пример 1. Все, как в предыдущем опыте, однако в состав раствора...
Способ получения ультрачерных пленок на основе сплава никель-фосфор
Номер патента: 17348
Опубликовано: 30.08.2013
Авторы: Пуровская Ольга Геннадьевна, Позняк Сергей Кондратьевич, Гаевская Татьяна Васильевна, Цыбульская Людмила Сергеевна, Перевозников Сергей Сергеевич
Метки: способ, пленок, основе, никель-фосфор, сплава, получения, ультрачерных
Текст:
...другие,приведенные в литературе электролиты никелирования, не обеспечивают получение качественных покрытий никель-фосфор с требуемыми параметрами, которые при дальнейшей химической обработке в растворе минеральной кислоты или смеси минеральных кислот не дают равномерную ультрачерную пленку. Составы электролитов и технические характеристики покрытий из сплава никель-фосфор и ультрачерной пленки на основе Состав электролита Коэффициенты...

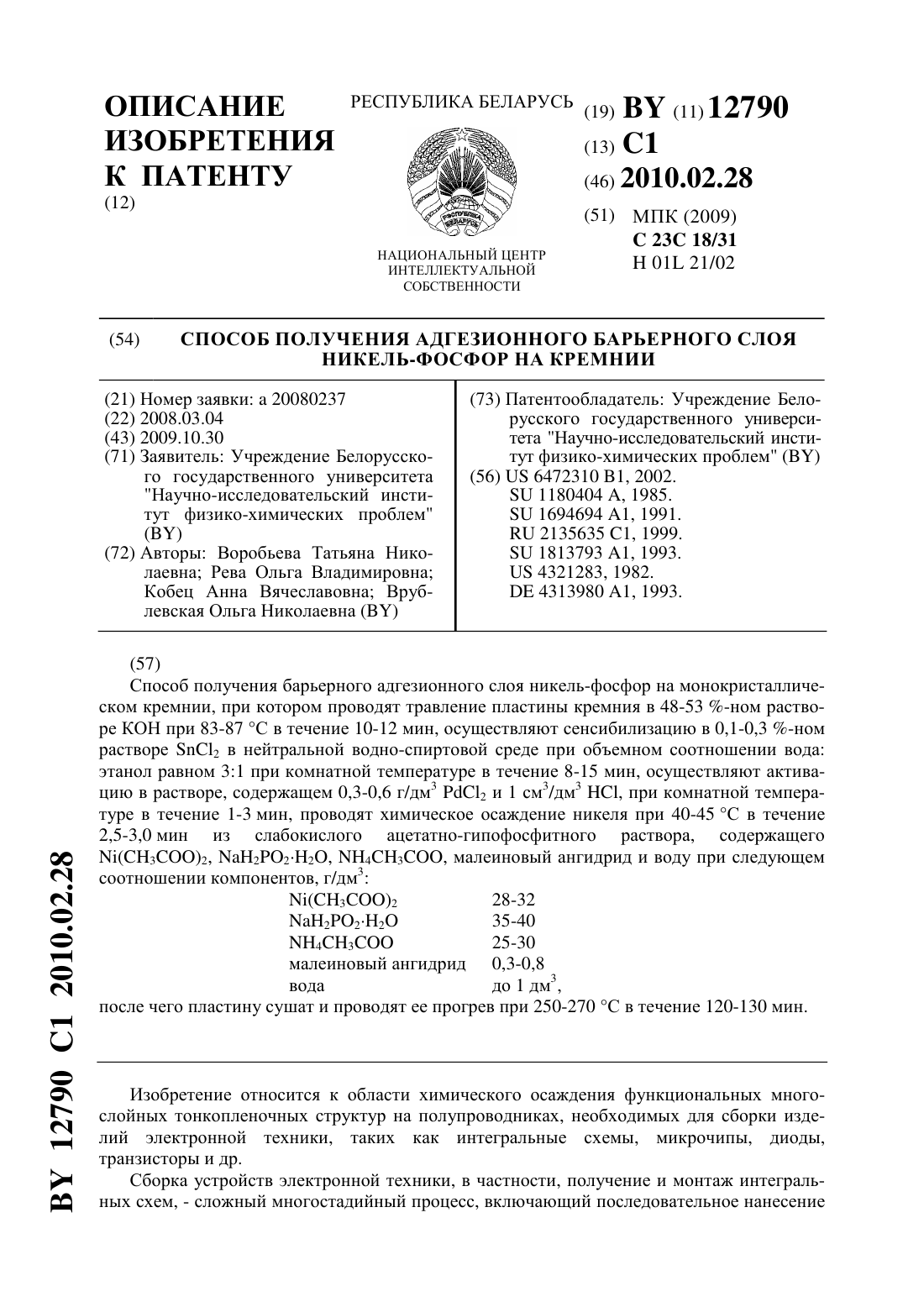

Способ получения адгезионного барьерного слоя никель-фосфор на кремнии
Номер патента: 12790
Опубликовано: 28.02.2010
Авторы: Врублевская Ольга Николаевна, Кобец Анна Вячеславовна, Рева Ольга Владимировна, Воробьева Татьяна Николаевна
МПК: H01L 21/02, C23C 18/31
Метки: слоя, никель-фосфор, адгезионного, способ, кремнии, барьерного, получения
Текст:
...водой и су 4 12790 1 2010.02.28 шат обдувом теплым воздухом. Осаждение никеля происходит неравномерно, в виде пятен, после достижения толщины 0,07 мкм покрытие растрескивается и отслаивается. Пример 4. Кремниевую пластину последовательно обрабатывают в 20 -ном растворев течение 10-15 мин при 20 С, после тщательной промывки водой - в подкисленном растворе 2 состава 2 22 г/дм 3 (можно варьировать от 0,1 до 25 г/дм 3) и 10 см 3/дм 3 8-10...
