Защитно-улавливающая система

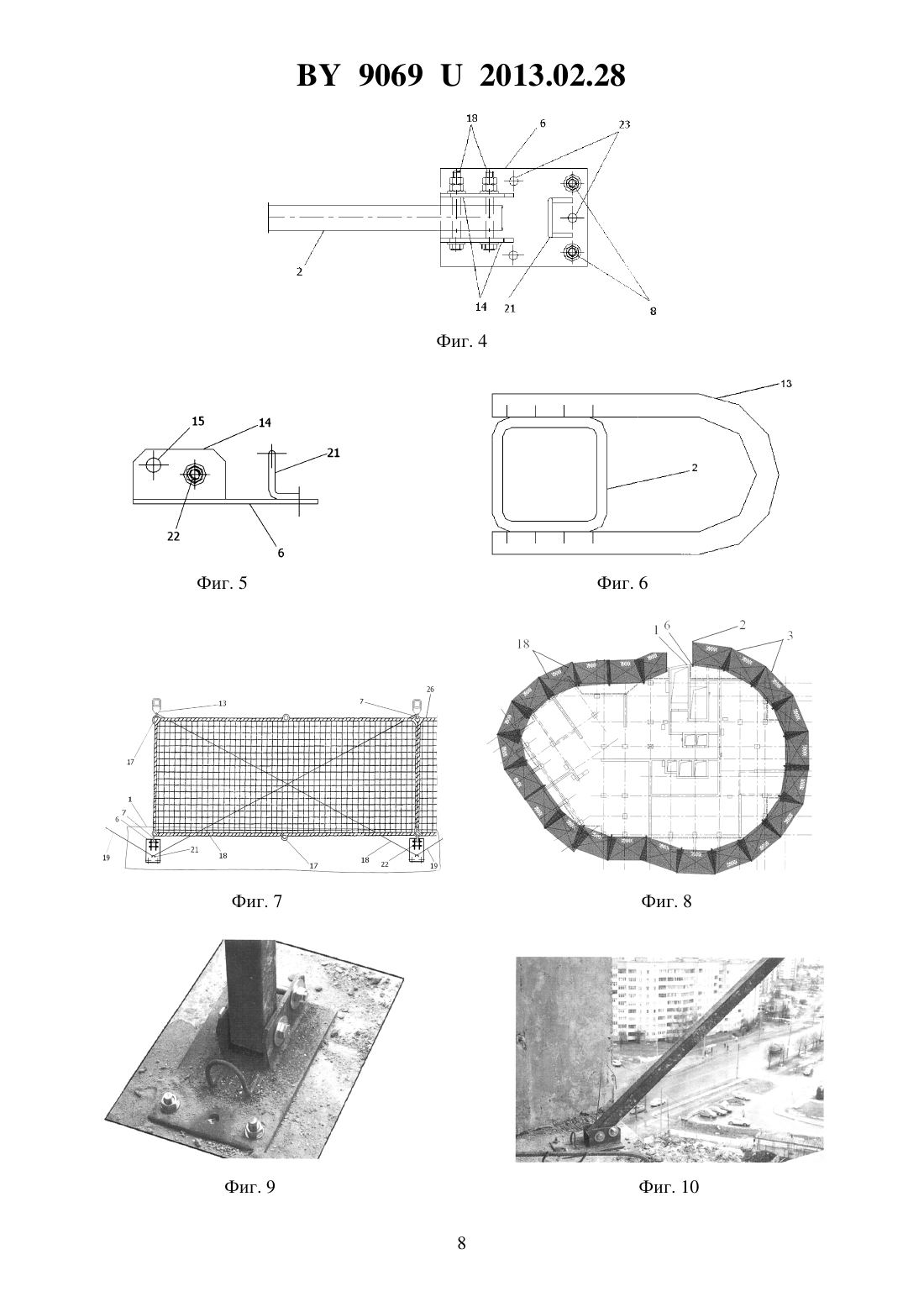

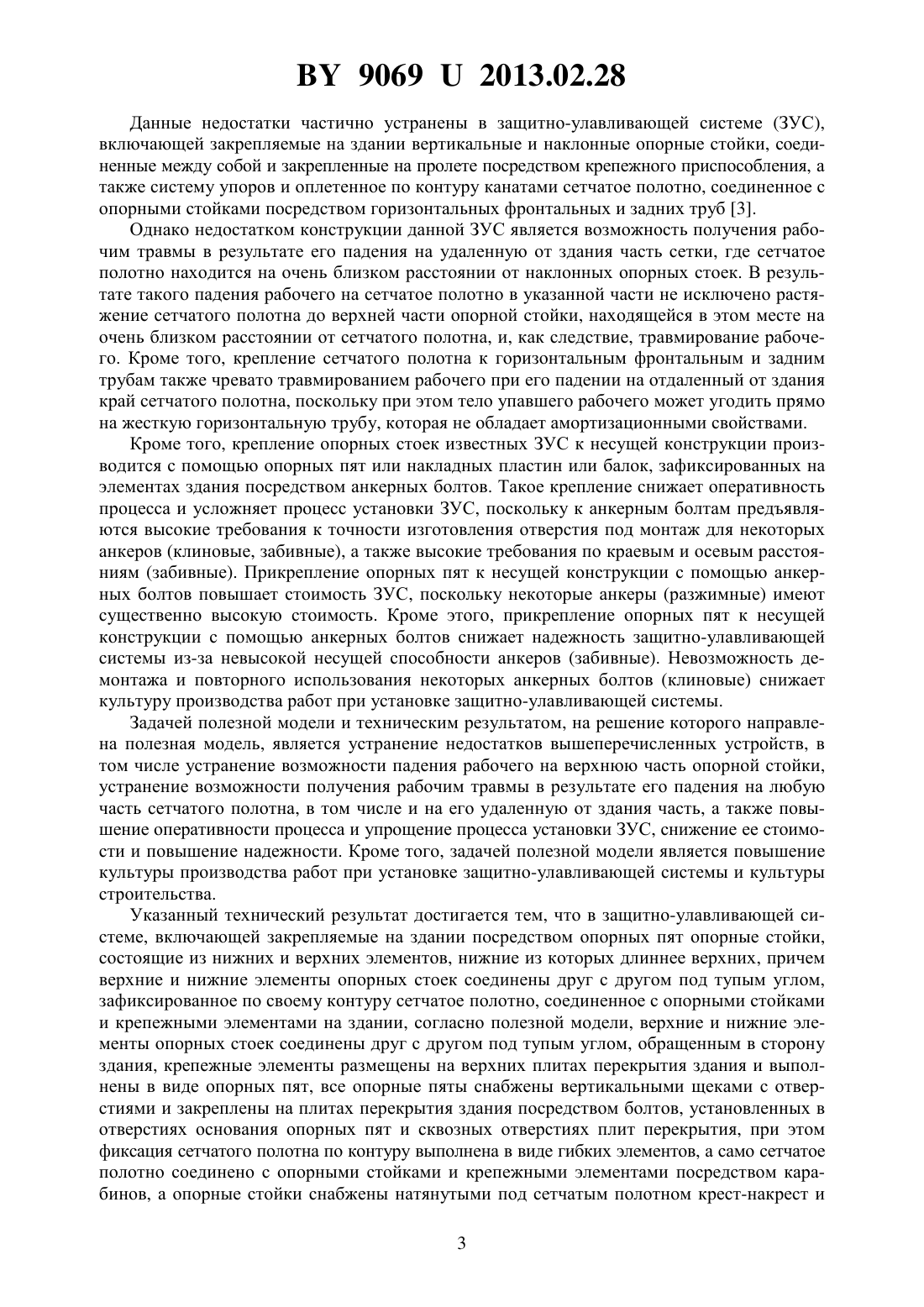

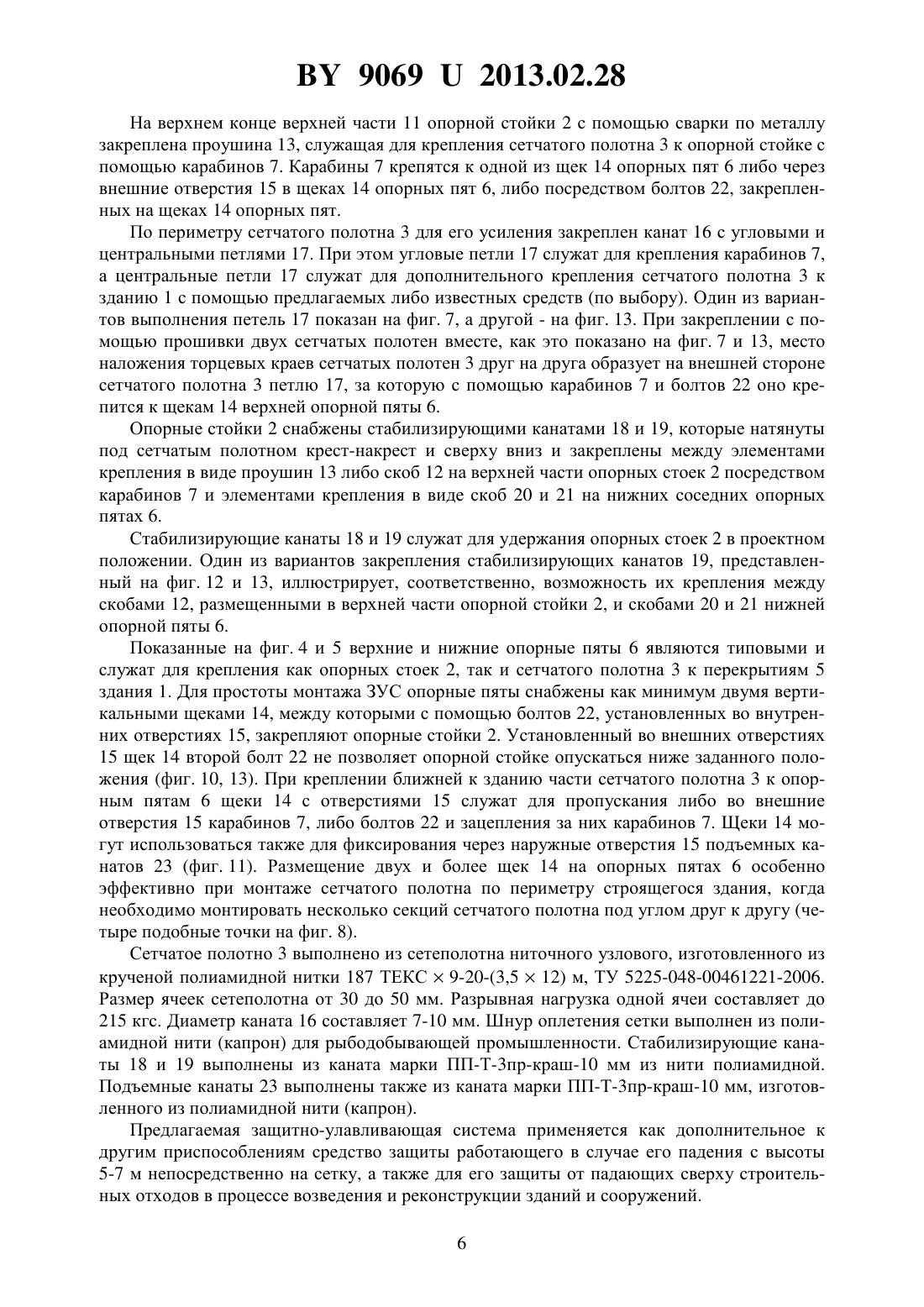

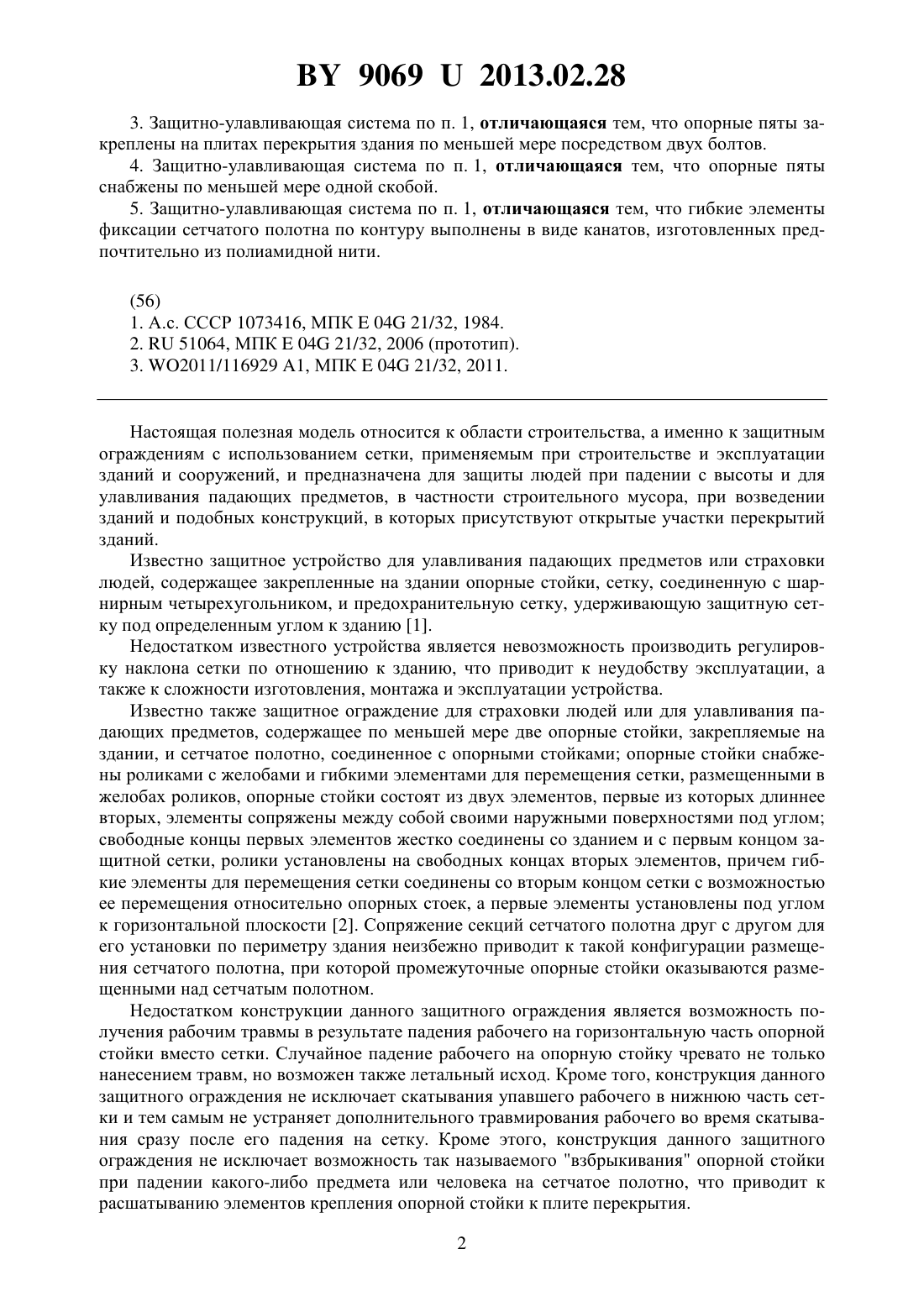

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество МИНСКПРОМСТРОЙ(72) Авторы Щербо Николай Петрович Просвиряков Дмитрий Александрович(73) Патентообладатель Открытое акционерное общество МИНСКПРОМСТРОЙ(57) 1. Защитно-улавливающая система, включающая закрепляемые на здании посредством нижних опорных пят опорные стойки, состоящие из нижних и верхних элементов,нижние из которых длиннее верхних, зафиксированное по своему контуру сетчатое полотно, соединенное с опорными стойками и крепежными элементами на здании, отличающаяся тем, что верхние и нижние элементы опорных стоек соединены друг с другом под тупым углом, обращенным в сторону здания, крепежные элементы размещены на верхних плитах перекрытия здания и выполнены в виде верхних опорных пят, все опорные пяты снабжены продольными вертикальными щеками с отверстиями и закреплены на плитах перекрытия здания посредством болтов, установленных в отверстиях основания опорных пят и сквозных отверстиях плит перекрытия, при этом фиксация сетчатого полотна по контуру выполнена в виде гибких элементов, само сетчатое полотно соединено с опорными стойками и крепежными элементами посредством карабинов, а опорные стойки снабжены натянутыми под сетчатым полотном крест-накрест и сверху вниз стабилизирующими канатами, закрепленными между элементами крепления на верхней части опорных стоек и элементами крепления на нижних соседних опорных пятах. 2. Защитно-улавливающая система по п. 1, отличающаяся тем, что опорные пяты снабжены по меньшей мере двумя продольными вертикальными щеками с симметрично расположенными на каждой щеке по меньшей мере двумя отверстиями. 90692013.02.28 3. Защитно-улавливающая система по п. 1, отличающаяся тем, что опорные пяты закреплены на плитах перекрытия здания по меньшей мере посредством двух болтов. 4. Защитно-улавливающая система по п. 1, отличающаяся тем, что опорные пяты снабжены по меньшей мере одной скобой. 5. Защитно-улавливающая система по п. 1, отличающаяся тем, что гибкие элементы фиксации сетчатого полотна по контуру выполнены в виде канатов, изготовленных предпочтительно из полиамидной нити.(56) 1. А.с. СССР 1073416, МПК 04 21/32, 1984. 2.51064, МПК 04 21/32, 2006 (прототип). 3. 2011/116929 1, МПК 04 21/32, 2011. Настоящая полезная модель относится к области строительства, а именно к защитным ограждениям с использованием сетки, применяемым при строительстве и эксплуатации зданий и сооружений, и предназначена для защиты людей при падении с высоты и для улавливания падающих предметов, в частности строительного мусора, при возведении зданий и подобных конструкций, в которых присутствуют открытые участки перекрытий зданий. Известно защитное устройство для улавливания падающих предметов или страховки людей, содержащее закрепленные на здании опорные стойки, сетку, соединенную с шарнирным четырехугольником, и предохранительную сетку, удерживающую защитную сетку под определенным углом к зданию 1. Недостатком известного устройства является невозможность производить регулировку наклона сетки по отношению к зданию, что приводит к неудобству эксплуатации, а также к сложности изготовления, монтажа и эксплуатации устройства. Известно также защитное ограждение для страховки людей или для улавливания падающих предметов, содержащее по меньшей мере две опорные стойки, закрепляемые на здании, и сетчатое полотно, соединенное с опорными стойками опорные стойки снабжены роликами с желобами и гибкими элементами для перемещения сетки, размещенными в желобах роликов, опорные стойки состоят из двух элементов, первые из которых длиннее вторых, элементы сопряжены между собой своими наружными поверхностями под углом свободные концы первых элементов жестко соединены со зданием и с первым концом защитной сетки, ролики установлены на свободных концах вторых элементов, причем гибкие элементы для перемещения сетки соединены со вторым концом сетки с возможностью ее перемещения относительно опорных стоек, а первые элементы установлены под углом к горизонтальной плоскости 2. Сопряжение секций сетчатого полотна друг с другом для его установки по периметру здания неизбежно приводит к такой конфигурации размещения сетчатого полотна, при которой промежуточные опорные стойки оказываются размещенными над сетчатым полотном. Недостатком конструкции данного защитного ограждения является возможность получения рабочим травмы в результате падения рабочего на горизонтальную часть опорной стойки вместо сетки. Случайное падение рабочего на опорную стойку чревато не только нанесением травм, но возможен также летальный исход. Кроме того, конструкция данного защитного ограждения не исключает скатывания упавшего рабочего в нижнюю часть сетки и тем самым не устраняет дополнительного травмирования рабочего во время скатывания сразу после его падения на сетку. Кроме этого, конструкция данного защитного ограждения не исключает возможность так называемого взбрыкивания опорной стойки при падении какого-либо предмета или человека на сетчатое полотно, что приводит к расшатыванию элементов крепления опорной стойки к плите перекрытия. 2 90692013.02.28 Данные недостатки частично устранены в защитно-улавливающей системе (ЗУС),включающей закрепляемые на здании вертикальные и наклонные опорные стойки, соединенные между собой и закрепленные на пролете посредством крепежного приспособления, а также систему упоров и оплетенное по контуру канатами сетчатое полотно, соединенное с опорными стойками посредством горизонтальных фронтальных и задних труб 3. Однако недостатком конструкции данной ЗУС является возможность получения рабочим травмы в результате его падения на удаленную от здания часть сетки, где сетчатое полотно находится на очень близком расстоянии от наклонных опорных стоек. В результате такого падения рабочего на сетчатое полотно в указанной части не исключено растяжение сетчатого полотна до верхней части опорной стойки, находящейся в этом месте на очень близком расстоянии от сетчатого полотна, и, как следствие, травмирование рабочего. Кроме того, крепление сетчатого полотна к горизонтальным фронтальным и задним трубам также чревато травмированием рабочего при его падении на отдаленный от здания край сетчатого полотна, поскольку при этом тело упавшего рабочего может угодить прямо на жесткую горизонтальную трубу, которая не обладает амортизационными свойствами. Кроме того, крепление опорных стоек известных ЗУС к несущей конструкции производится с помощью опорных пят или накладных пластин или балок, зафиксированных на элементах здания посредством анкерных болтов. Такое крепление снижает оперативность процесса и усложняет процесс установки ЗУС, поскольку к анкерным болтам предъявляются высокие требования к точности изготовления отверстия под монтаж для некоторых анкеров (клиновые, забивные), а также высокие требования по краевым и осевым расстояниям (забивные). Прикрепление опорных пят к несущей конструкции с помощью анкерных болтов повышает стоимость ЗУС, поскольку некоторые анкеры (разжимные) имеют существенно высокую стоимость. Кроме этого, прикрепление опорных пят к несущей конструкции с помощью анкерных болтов снижает надежность защитно-улавливающей системы из-за невысокой несущей способности анкеров (забивные). Невозможность демонтажа и повторного использования некоторых анкерных болтов (клиновые) снижает культуру производства работ при установке защитно-улавливающей системы. Задачей полезной модели и техническим результатом, на решение которого направлена полезная модель, является устранение недостатков вышеперечисленных устройств, в том числе устранение возможности падения рабочего на верхнюю часть опорной стойки,устранение возможности получения рабочим травмы в результате его падения на любую часть сетчатого полотна, в том числе и на его удаленную от здания часть, а также повышение оперативности процесса и упрощение процесса установки ЗУС, снижение ее стоимости и повышение надежности. Кроме того, задачей полезной модели является повышение культуры производства работ при установке защитно-улавливающей системы и культуры строительства. Указанный технический результат достигается тем, что в защитно-улавливающей системе, включающей закрепляемые на здании посредством опорных пят опорные стойки,состоящие из нижних и верхних элементов, нижние из которых длиннее верхних, причем верхние и нижние элементы опорных стоек соединены друг с другом под тупым углом,зафиксированное по своему контуру сетчатое полотно, соединенное с опорными стойками и крепежными элементами на здании, согласно полезной модели, верхние и нижние элементы опорных стоек соединены друг с другом под тупым углом, обращенным в сторону здания, крепежные элементы размещены на верхних плитах перекрытия здания и выполнены в виде опорных пят, все опорные пяты снабжены вертикальными щеками с отверстиями и закреплены на плитах перекрытия здания посредством болтов, установленных в отверстиях основания опорных пят и сквозных отверстиях плит перекрытия, при этом фиксация сетчатого полотна по контуру выполнена в виде гибких элементов, а само сетчатое полотно соединено с опорными стойками и крепежными элементами посредством карабинов, а опорные стойки снабжены натянутыми под сетчатым полотном крест-накрест и 3 90692013.02.28 сверху вниз стабилизирующими канатами, закрепленными между элементами крепления на верхней части опорных стоек и элементами крепления на нижних соседних опорных пятах. Предпочтительно, что опорные пяты снабжены по меньшей мере двумя продольными вертикальными щеками с отверстиями, при этом количество отверстий не должно быть менее двух, возможно выполнение трех и более отверстий. Предпочтительно, что опорные пяты закреплены на плитах перекрытия здания по меньшей мере посредством двух болтов. Предпочтительно, что опорные пяты снабжены по меньшей мере одной скобой. Предпочтительно, что гибкие элементы фиксации сетчатого полотна по контуру выполнены из канатов, изготовленных из полиамидной нити. Соединение верхних и нижних элементов опорных стоек друг с другом под тупым углом, обращенным в сторону здания, позволяет изъять из площади падения рабочего жесткие элементы и тем самым избежать получения рабочим травмы в результате его падения на горизонтальную часть опорной стойки вместо сетки. Такое конструктивное выполнение ЗУС позволяет размещать сетчатое полотно в горизонтальной или приближенной к ней плоскости. Это, в свою очередь, устраняет возможность скатывания упавшего рабочего в нижнюю часть сетки и тем самым устраняет его дополнительное травмирование во время скатывания после падения на сетку. Кроме того, такое конструктивное выполнение ЗУС позволяет избежать травматизма рабочего, упавшего на дальнюю от здания часть сетки над самой стойкой, поскольку при растяжении сетки под грузом упавшего рабочего его тело не будет входить в соприкосновение с верхней частью опорной стойки. Кроме того, выполнение закрепления по контуру сетчатого полотна в виде гибких элементов, предпочтительно канатов из полиамидной нити, позволяет придать окантовке сетчатого полотна амортизационные свойства, что также позволяет избежать травматизма упавшего рабочего либо повреждения упаковки или оболочки свалившихся на сетчатое полотно строительных материалов (мешок цемента, бочка с краской, ящик с метизными элементами и т.п.) и, как следствие, устранить возможность их рассыпания на стройплощадке, повысив тем самым технологическую культуру строительства. Снабжение опорных пят двумя вертикальными щеками с отверстиями для крепежа позволяет упростить процесс монтажа ЗУС за счет возможности крепления опорной стойки между щеками с помощью болтов с гайками и не позволяет опорной стойке опускаться ниже заданного положения при размещении опорного болта в отверстиях, размещенных на ближней к сетчатому полотну части продольных вертикальных щек. Выполнение на продольных вертикальных щеках опорных пят более двух симметрично расположенных на каждой щеке отверстий позволяет использовать их не только для фиксации опорных стоек, но и для фиксации других элементов крепления (сетчатое полотно, стабилизирующие канаты, веревочные растяжки и др.) ЗУС по мере необходимости. Размещение крепежных элементов на верхних плитах перекрытия здания позволяет упростить процесс монтажа защитно-улавливающей системы. Закрепление опорных пят на плитах перекрытия здания посредством минимум двух болтов, установленных в сквозных отверстиях пролетов, позволяет уменьшить время монтажа опорных стоек при сохранении их несущей способности и устойчивости. Выполнение крепежных элементов сетчатого полотна в виде опорных пят позволяет сократить номенклатуру изделий, используемых при монтаже ЗУС, и тем самым снизить ее стоимость. Соединение сетчатого полотна с опорными стойками и крепежными элементами с помощью карабинов позволяет увеличить равномерность растяжки сетчатого полотна и повысить оперативность монтажа ЗУС. Снабжение опорных стоек стабилизирующими канатами, натянутыми крест-накрест сверху вниз под сетчатым полотном и закрепленными между элементами крепления на 4 90692013.02.28 верхней части опорных стоек и элементами крепления на нижних соседних опорных пятах, при последовательном сопряжении и натяжении нескольких сетчатых полотен, позволяет избежать механической деформации опорных стоек от их загиба вовнутрь при падении какого-либо крупного предмета или человека на сетчатое полотно, удерживая тем самым опорные стойки в проектном положении, и уменьшает возможность расшатывания элементов крепления опорной стойки к плите перекрытия. Полезная модель поясняется фигурами, на которых на фиг. 1 показано защитно-улавливающее средство (вид сбоку) на фиг. 2 - опорная стойка защитно-улавливающей системы (вид сбоку) на фиг. 3 - пример соединения двух частей опорной стойки (вид сбоку) на фиг. 4 - нижняя опорная пята опорной стойки (вид сверху) на фиг. 5 - опорная пята (вид сбоку) на фиг. 6 - верхняя часть опорной стойки с проушиной для крепления карабина (вид сверху) на фиг. 7 - вариант крепления отдельной сетки сетчатого полотна (вид сверху) на фиг. 8 - схема установки ЗУС по периметру строящегося здания (вид сверху). на фиг. 9 - закрепленная на плите перекрытия нижняя опорная пята опорной стойки(вид в натуральную величину во время испытаний ЗУС с двумя болтами крепления опорной пяты) на фиг. 10 - закрепленная на плите перекрытия верхняя опорная пята (вид в натуральную величину во время испытаний ЗУС с двумя болтами крепления опорной пяты) на фиг. 11 - закрепленная на плите перекрытия верхняя опорная пята веревочной растяжки (вид в натуральную величину во время испытаний ЗУС с двумя болтами крепления опорной пяты) на фиг. 12 - вариант растяжки стабилизирующих канатов ЗУС (вид сбоку) на фиг. 13 - вариант крепления сетчатого полотна к верхней опорной пяте с помощью карабина (аксонометрическая проекция) на фиг. 14 - вариант крепления стабилизирующих канатов на нижней опорной пяте(аксонометрическая проекция). Защитно-улавливающее средство содержит размещенные на здании 1 опорные стойки 2, сетчатое полотно 3, оплетенное по контуру канатом 4, размещенные на верхних перекрытиях 5 здания 1 крепежные элементы в виде верхних опорных пят 6 и размещенные на нижних перекрытиях 5 нижние опорные пяты 6 опорных стоек 2. Оплетающие сетчатое полотно 3 канаты 4, а с ними и само сетчатое полотно, закреплены на опорных стойках 2 и крепежных элементах в виде опорных пят 6 посредством карабинов 7. Опорные пяты 6 закреплены на монолитных перекрытиях 5 посредством длинных болтов 8 с гайками, болты установлены в сквозных отверстиях 9 перекрытий, при этом верхние и нижние опорные пяты 6 закреплены на верхних по отношению к опорным стойкам 2 перекрытиях 5 и на нижних по отношению к опорным стойкам 2 перекрытиях 5 соответственно. Минимальное количество болтов 8 для закрепления опорных пят 6 должно быть не менее двух,возможно закрепление опорных пят с помощью трех и более болтов через отверстия 23 на пятах 6 и через отверстия 9 на плитах перекрытия 5. Опорные стойки 2 выполнены из двух элементов, сопряженных между собой своими наружными поверхностями под углом, при этом первые элементы 10 выполнены более длинными по сравнению со вторыми, более короткими, элементами 11. Сопряжение элементов 10 и 11 опорной стойки 2 образует обращенный к зданию тупой угол стойки 2 в ее верхней части. Соединение двух элементов 10 и 11 опорной стойки 2 выполнено с помощью сварки по металлу. Дополнительным креплением элементов 10 и 11 является скоба 12, прикрепленная к сопрягаемым концам элементов с помощью сварки по металлу. Опорные стойки 2 выполнены предпочтительно из профиля четырехугольного сечения. Скоба 12 позволяет усилить сварное соединение двух частей 10 и 11 опорных стоек 2 между собой, а также служит для крепления стабилизирующих канатов 18 или 19, используемых при закреплении опорных стоек 2 защитно-улавливающего средства на здании 1. 5 90692013.02.28 На верхнем конце верхней части 11 опорной стойки 2 с помощью сварки по металлу закреплена проушина 13, служащая для крепления сетчатого полотна 3 к опорной стойке с помощью карабинов 7. Карабины 7 крепятся к одной из щек 14 опорных пят 6 либо через внешние отверстия 15 в щеках 14 опорных пят 6, либо посредством болтов 22, закрепленных на щеках 14 опорных пят. По периметру сетчатого полотна 3 для его усиления закреплен канат 16 с угловыми и центральными петлями 17. При этом угловые петли 17 служат для крепления карабинов 7,а центральные петли 17 служат для дополнительного крепления сетчатого полотна 3 к зданию 1 с помощью предлагаемых либо известных средств (по выбору). Один из вариантов выполнения петель 17 показан на фиг. 7, а другой - на фиг. 13. При закреплении с помощью прошивки двух сетчатых полотен вместе, как это показано на фиг. 7 и 13, место наложения торцевых краев сетчатых полотен 3 друг на друга образует на внешней стороне сетчатого полотна 3 петлю 17, за которую с помощью карабинов 7 и болтов 22 оно крепится к щекам 14 верхней опорной пяты 6. Опорные стойки 2 снабжены стабилизирующими канатами 18 и 19, которые натянуты под сетчатым полотном крест-накрест и сверху вниз и закреплены между элементами крепления в виде проушин 13 либо скоб 12 на верхней части опорных стоек 2 посредством карабинов 7 и элементами крепления в виде скоб 20 и 21 на нижних соседних опорных пятах 6. Стабилизирующие канаты 18 и 19 служат для удержания опорных стоек 2 в проектном положении. Один из вариантов закрепления стабилизирующих канатов 19, представленный на фиг. 12 и 13, иллюстрирует, соответственно, возможность их крепления между скобами 12, размещенными в верхней части опорной стойки 2, и скобами 20 и 21 нижней опорной пяты 6. Показанные на фиг. 4 и 5 верхние и нижние опорные пяты 6 являются типовыми и служат для крепления как опорных стоек 2, так и сетчатого полотна 3 к перекрытиям 5 здания 1. Для простоты монтажа ЗУС опорные пяты снабжены как минимум двумя вертикальными щеками 14, между которыми с помощью болтов 22, установленных во внутренних отверстиях 15, закрепляют опорные стойки 2. Установленный во внешних отверстиях 15 щек 14 второй болт 22 не позволяет опорной стойке опускаться ниже заданного положения (фиг. 10, 13). При креплении ближней к зданию части сетчатого полотна 3 к опорным пятам 6 щеки 14 с отверстиями 15 служат для пропускания либо во внешние отверстия 15 карабинов 7, либо болтов 22 и зацепления за них карабинов 7. Щеки 14 могут использоваться также для фиксирования через наружные отверстия 15 подъемных канатов 23 (фиг. 11). Размещение двух и более щек 14 на опорных пятах 6 особенно эффективно при монтаже сетчатого полотна по периметру строящегося здания, когда необходимо монтировать несколько секций сетчатого полотна под углом друг к другу (четыре подобные точки на фиг. 8). Сетчатое полотно 3 выполнено из сетеполотна ниточного узлового, изготовленного из крученой полиамидной нитки 187 ТЕКС 9-20-(3,512) м, ТУ 5225-048-00461221-2006. Размер ячеек сетеполотна от 30 до 50 мм. Разрывная нагрузка одной ячеи составляет до 215 кгс. Диаметр каната 16 составляет 7-10 мм. Шнур оплетения сетки выполнен из полиамидной нити (капрон) для рыбодобывающей промышленности. Стабилизирующие канаты 18 и 19 выполнены из каната марки ПП-Т-3 пр-краш-10 мм из нити полиамидной. Подъемные канаты 23 выполнены также из каната марки ПП-Т-3 пр-краш-10 мм, изготовленного из полиамидной нити (капрон). Предлагаемая защитно-улавливающая система применяется как дополнительное к другим приспособлениям средство защиты работающего в случае его падения с высоты 5-7 м непосредственно на сетку, а также для его защиты от падающих сверху строительных отходов в процессе возведения и реконструкции зданий и сооружений. 6 90692013.02.28 Монтаж защитно-улавливающей системы осуществляется рабочими вручную без привлечения или с привлечением в случае необходимости грузоподъемного механизма. В случае привлечения грузоподъемного механизма возможно использование в качестве такового автовышки типа АГП-22. Работу по установке ЗУС могут выполнять специально назначенные и предварительно обученные по данному виду работ (монтаж ЗУС) рабочие звеном в количестве 4 человек. ЗУС являются мобильными и передвигаются по ходу возведения конструкции здания снизу вверх. Монтаж ЗУС выполняют следующим образом. Сначала проводят разметку на плитах перекрытия под сквозные отверстия для фиксирования элементов крепления ЗУС (верхних и нижних опорных пят 6). Затем просверливают отверстия в плитах перекрытия, после чего монтируют верхние и нижние опорные пяты 6 сетчатого полотна 3 и опорных стоек 2 соответственно. После этого с помощью карабинов 7 закрепляют сетчатое полотно 3 за петли 17, размещенные на вплетенных по контуру сетчатого полотна канатах 16, за места крепления (проушины 13 на опорных стойках 2 и щеки 14 на опорных пятах 6). При ослаблении рабочим подъемного каната 23,а в случае его отсутствия - самого сеточного полотна 3, опорные стойки 2 под собственным весом опускаются вниз, при этом происходит раскрытие сетчатого полотна 3 вдоль здания 1. После этого стабилизирующие канаты 18 и 19 закрепляют между элементами крепления в виде проушины 13 или скобы 12 на верхней части опорных стоек 2 и на дугообразных скобах 20 и 21 нижних опорных пят 6. ЗУС наиболее эффективна при монтаже, когда расстояние по высоте между поверхностью установки сетчатого полотна и монтажным горизонтом, включая рабочие места на опалубках и других элементах, не превышает 7 м. Предлагаемая защитно-улавливающая система была успешно испытана на объектах строительства, курируемых заявителем (фиг. 9-11), например в стройтресте 3 и др. При этом, как показали испытания, количество отверстий 9 в плитах перекрытиях 5 и соответственно болтов 8 на основаниях опорных пят 6 может быть как минимум два, предпочтительно три или четыре. Таким образом, предлагаемая защитно-улавливающая система позволяет решить поставленную задачу полезной модели и достигнуть технического результата. Конструкция защитно-улавливающей системы, как следует из уровня техники, обладает новизной, технологична при монтаже и, как следует из результатов испытания,надежна при эксплуатации. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 9
