Защитно-выравнивающий кожух

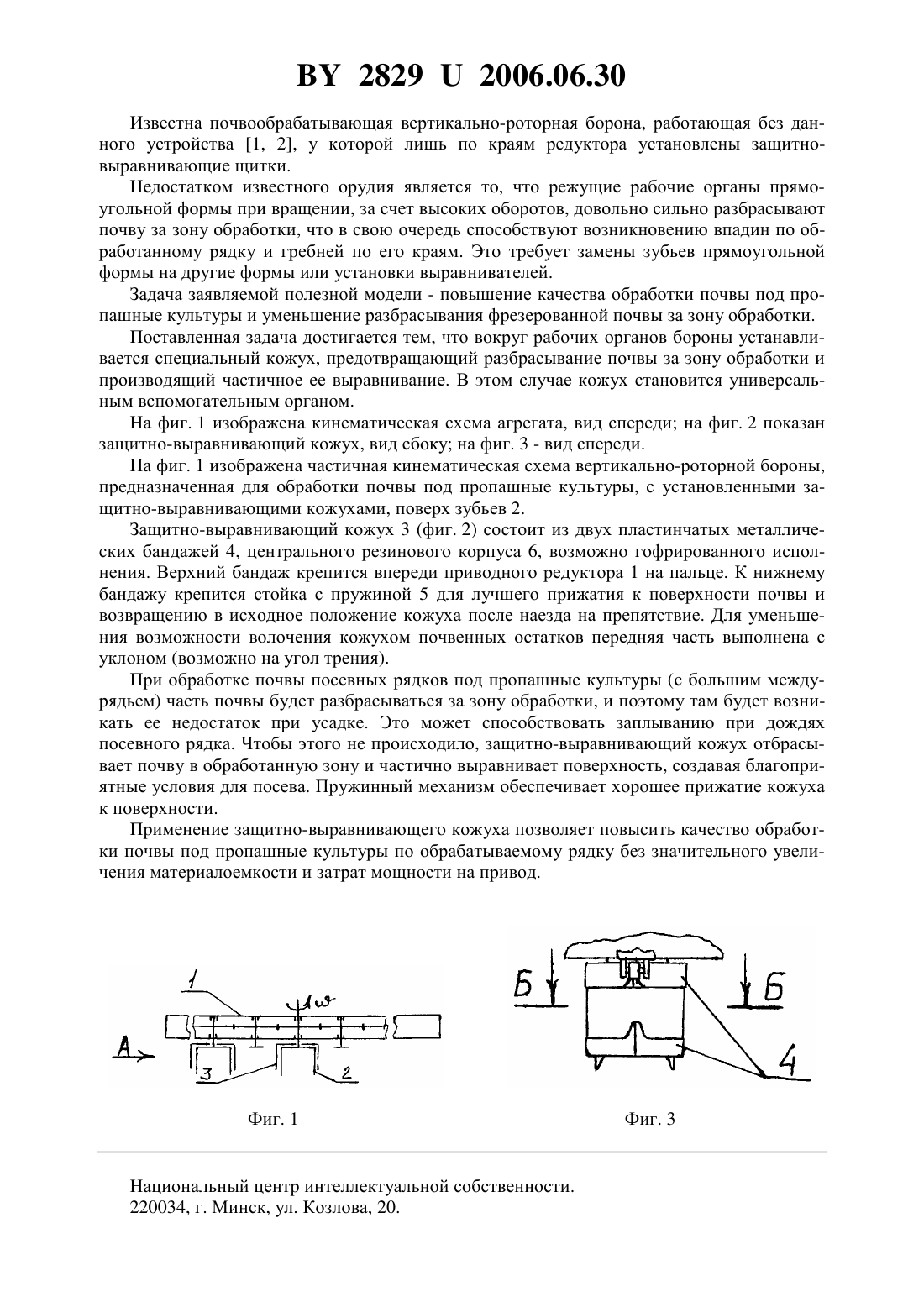

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусская государственная сельскохозяйственная академия(72) Авторы Добышев Анатолий СеменовичЗубиков Федор Федорович(73) Патентообладатель Белорусская государственная сельскохозяйственная академия(57) Защитно-выравнивающий кожух для вертикально-роторной бороны, характеризующийся тем, что установлен поверх зубьев для повышения качества обработки почвы под пропашные культуры по отдельному рядку и состоит из двух пластинчатых металлических бандажей и центрального резинового корпуса, при этом имеет овальную форму с уклоном передней части и подпружиненную нижнюю часть. Фиг. 2 Полезная модель относится к сельскохозяйственному машиностроению, в частности к вспомогательным органам вертикально-роторной бороны для предпосевной обработки почвы под пропашные культуры. 28292006.06.30 Известна почвообрабатывающая вертикально-роторная борона, работающая без данного устройства 1, 2, у которой лишь по краям редуктора установлены защитновыравнивающие щитки. Недостатком известного орудия является то, что режущие рабочие органы прямоугольной формы при вращении, за счет высоких оборотов, довольно сильно разбрасывают почву за зону обработки, что в свою очередь способствуют возникновению впадин по обработанному рядку и гребней по его краям. Это требует замены зубьев прямоугольной формы на другие формы или установки выравнивателей. Задача заявляемой полезной модели - повышение качества обработки почвы под пропашные культуры и уменьшение разбрасывания фрезерованной почвы за зону обработки. Поставленная задача достигается тем, что вокруг рабочих органов бороны устанавливается специальный кожух, предотвращающий разбрасывание почвы за зону обработки и производящий частичное ее выравнивание. В этом случае кожух становится универсальным вспомогательным органом. На фиг. 1 изображена кинематическая схема агрегата, вид спереди на фиг. 2 показан защитно-выравнивающий кожух, вид сбоку на фиг. 3 - вид спереди. На фиг. 1 изображена частичная кинематическая схема вертикально-роторной бороны,предназначенная для обработки почвы под пропашные культуры, с установленными защитно-выравнивающими кожухами, поверх зубьев 2. Защитно-выравнивающий кожух 3 (фиг. 2) состоит из двух пластинчатых металлических бандажей 4, центрального резинового корпуса 6, возможно гофрированного исполнения. Верхний бандаж крепится впереди приводного редуктора 1 на пальце. К нижнему бандажу крепится стойка с пружиной 5 для лучшего прижатия к поверхности почвы и возвращению в исходное положение кожуха после наезда на препятствие. Для уменьшения возможности волочения кожухом почвенных остатков передняя часть выполнена с уклоном (возможно на угол трения). При обработке почвы посевных рядков под пропашные культуры (с большим междурядьем) часть почвы будет разбрасываться за зону обработки, и поэтому там будет возникать ее недостаток при усадке. Это может способствовать заплыванию при дождях посевного рядка. Чтобы этого не происходило, защитно-выравнивающий кожух отбрасывает почву в обработанную зону и частично выравнивает поверхность, создавая благоприятные условия для посева. Пружинный механизм обеспечивает хорошее прижатие кожуха к поверхности. Применение защитно-выравнивающего кожуха позволяет повысить качество обработки почвы под пропашные культуры по обрабатываемому рядку без значительного увеличения материалоемкости и затрат мощности на привод. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
