Часы (варианты)

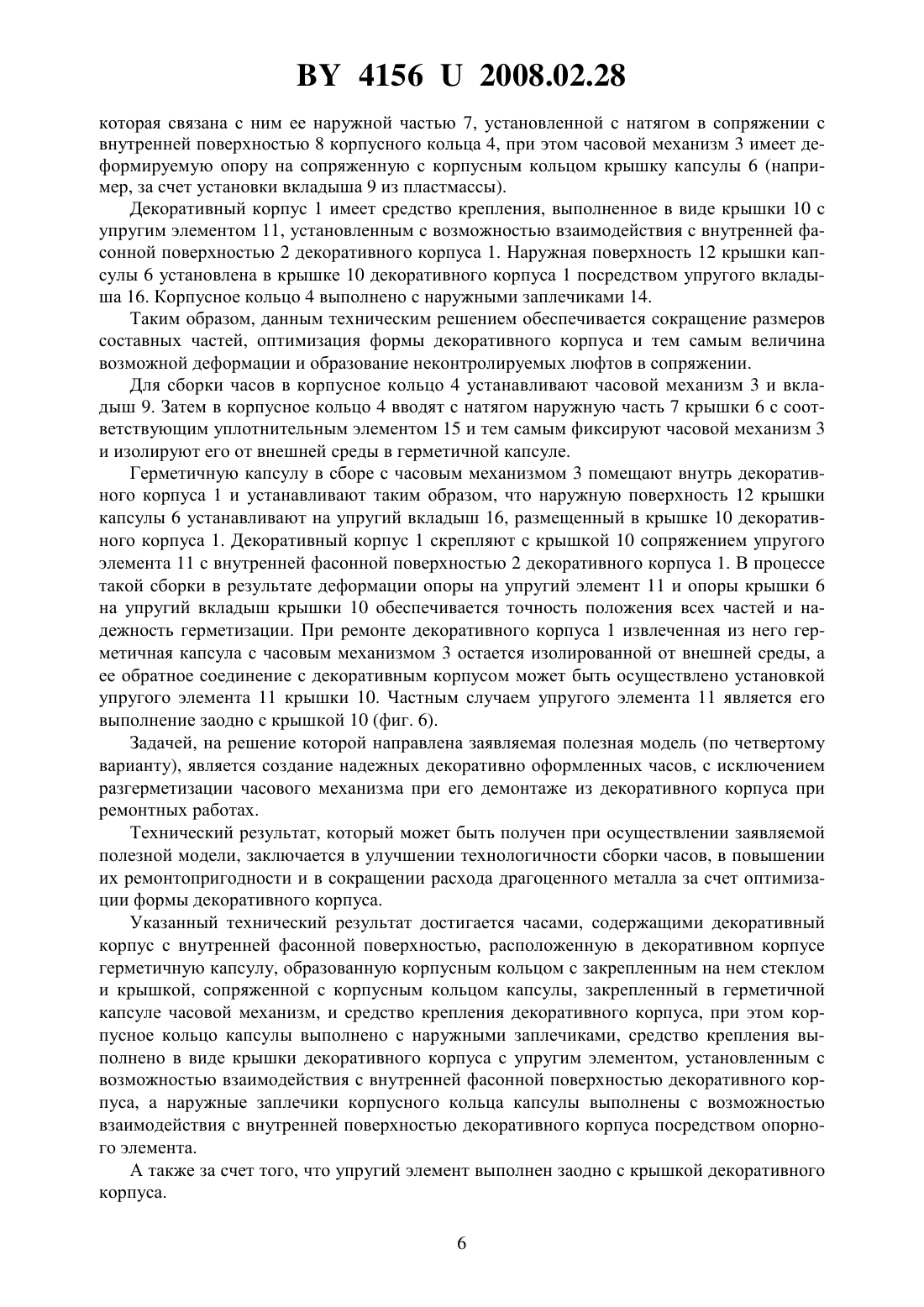

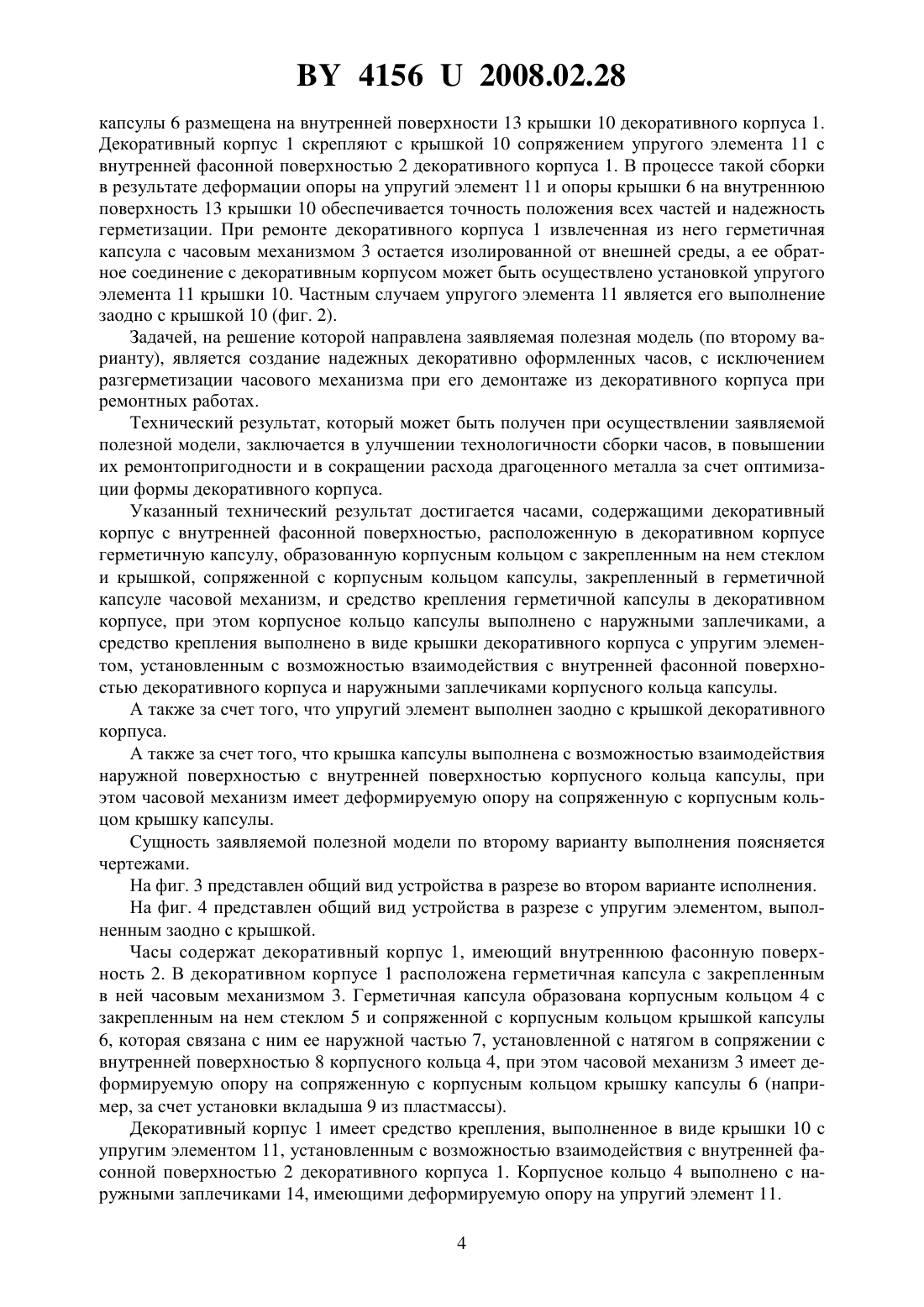

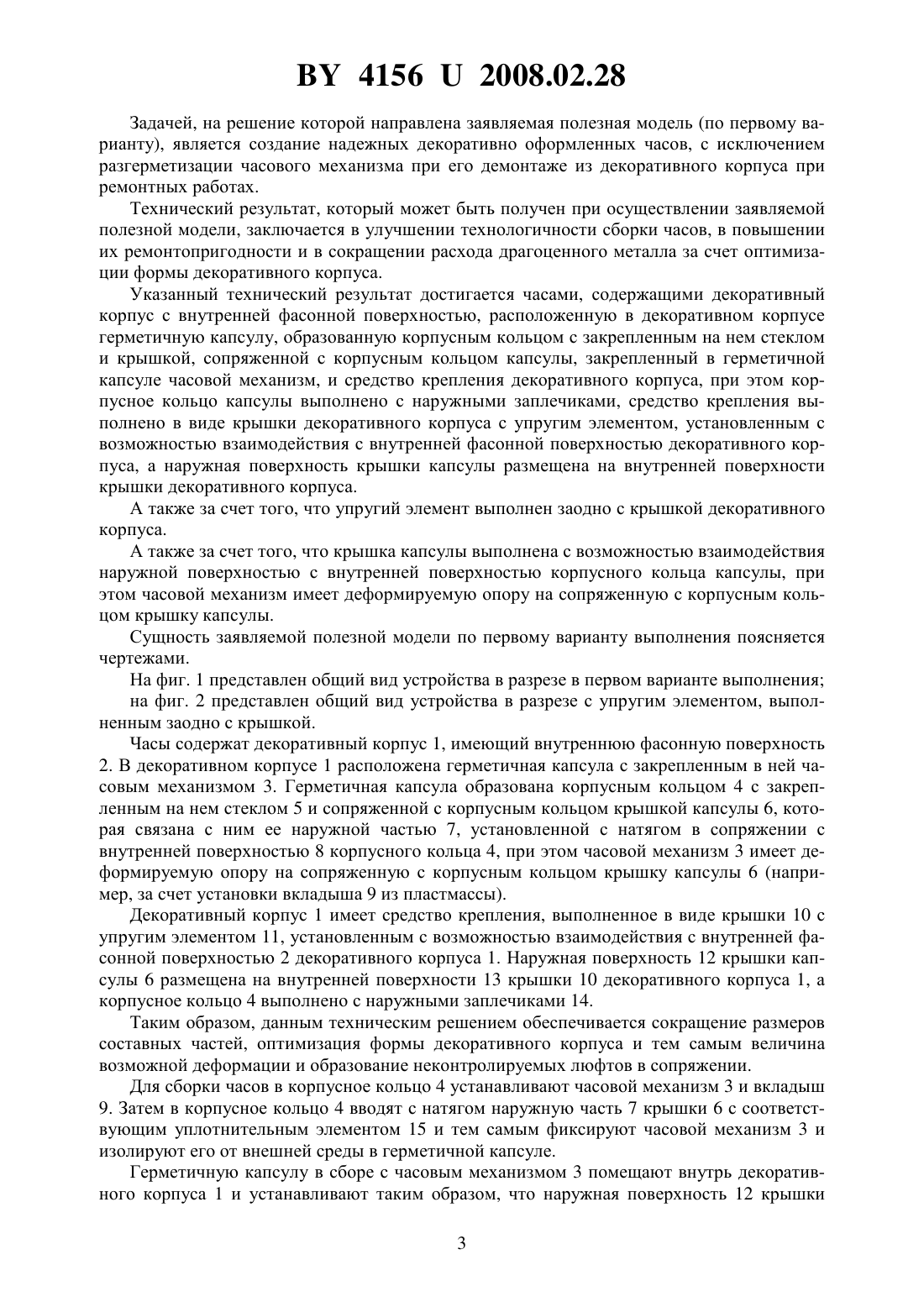

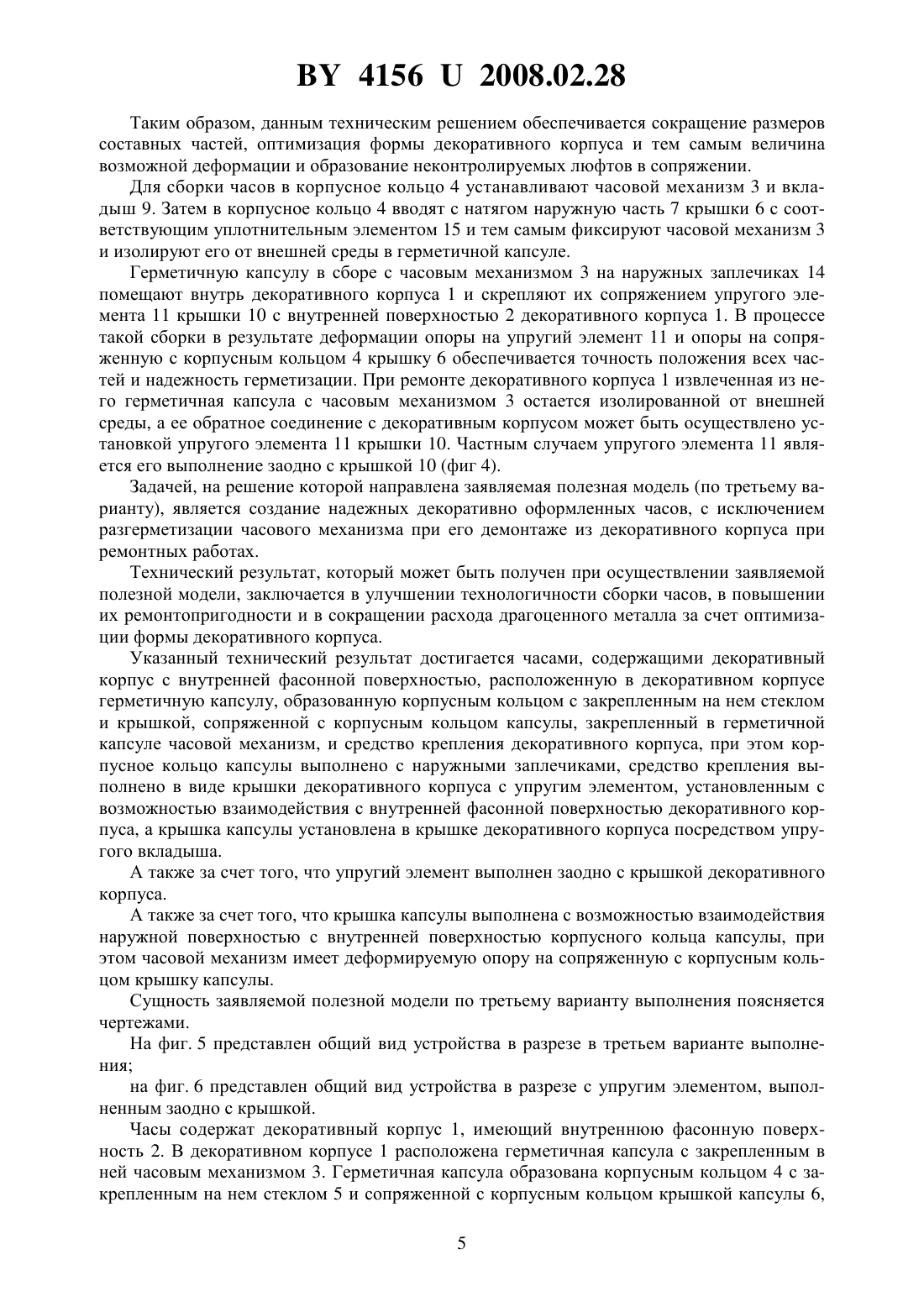

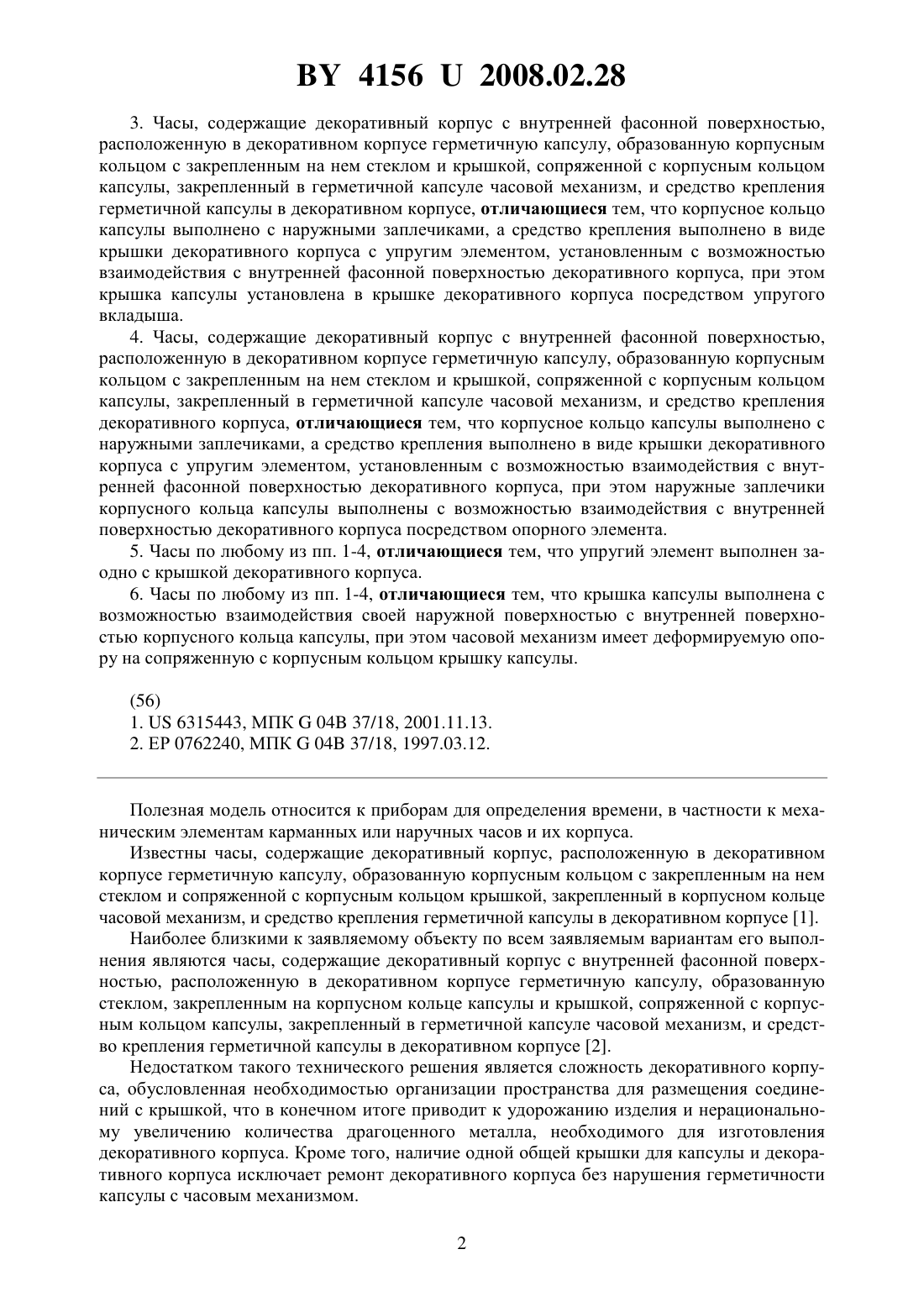

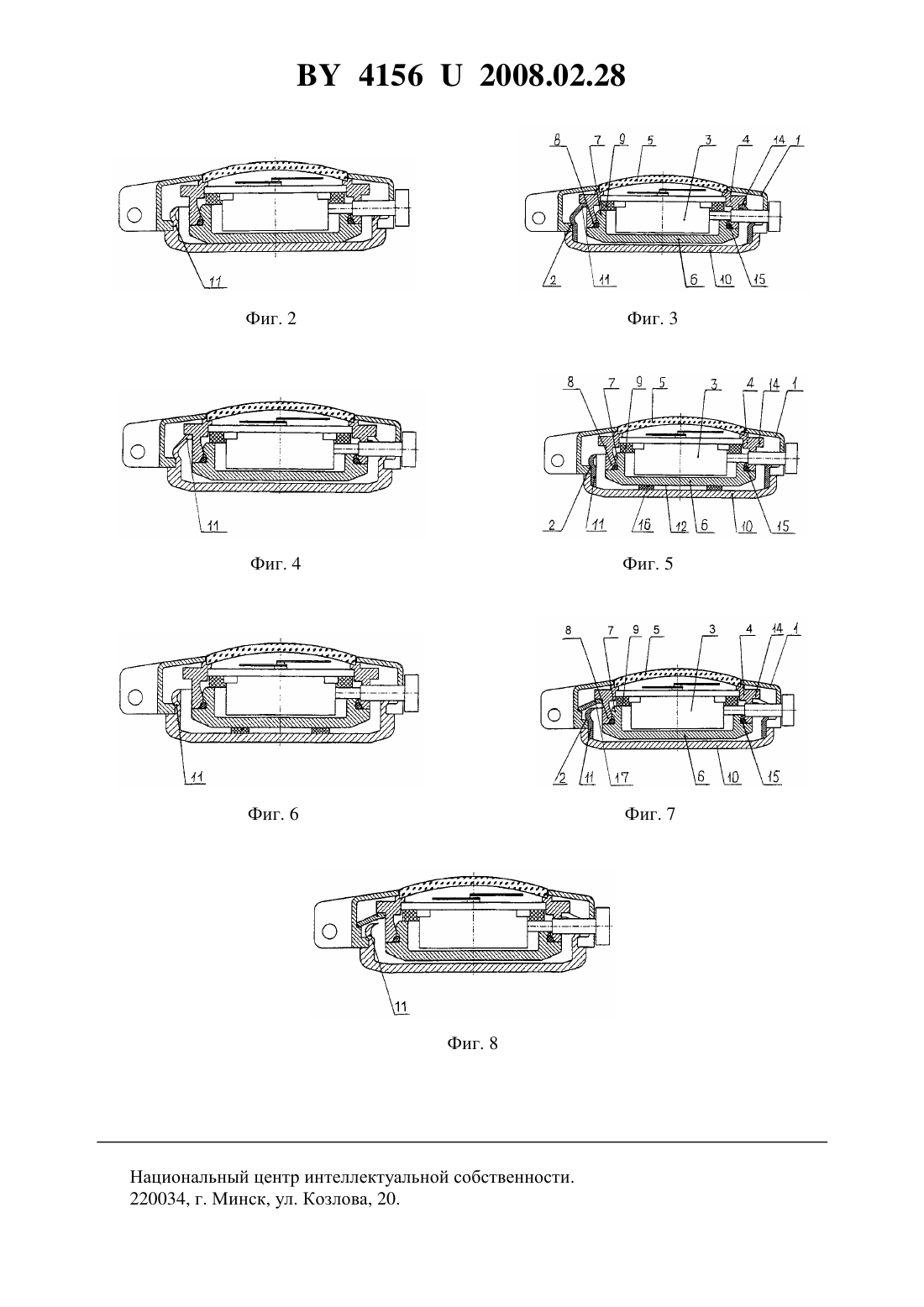

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Автор Саникидзе Тенгиз Амиранович(57) 1. Часы, содержащие декоративный корпус с внутренней фасонной поверхностью,расположенную в декоративном корпусе герметичную капсулу, образованную корпусным кольцом с закрепленным на нем стеклом и крышкой, сопряженной с корпусным кольцом капсулы, закрепленный в герметичной капсуле часовой механизм, и средство крепления декоративного корпуса, отличающиеся тем, что корпусное кольцо капсулы выполнено с наружными заплечиками, а средство крепления выполнено в виде крышки декоративного корпуса с упругим элементом, установленным с возможностью взаимодействия с внутренней фасонной поверхностью декоративного корпуса, при этом наружная поверхность крышки капсулы размещена на внутренней поверхности крышки декоративного корпуса. 2. Часы, содержащие декоративный корпус с внутренней фасонной поверхностью,расположенную в декоративном корпусе герметичную капсулу, образованную корпусным кольцом с закрепленным на нем стеклом и крышкой, сопряженной с корпусным кольцом капсулы, закрепленный в герметичной капсуле часовой механизм, и средство крепления декоративного корпуса, отличающиеся тем, что корпусное кольцо капсулы выполнено с наружными заплечиками, а средство крепления выполнено в виде крышки декоративного корпуса с упругим элементом, установленным с возможностью взаимодействия с внутренней фасонной поверхностью декоративного корпуса и наружными заплечиками корпусного кольца капсулы. 41562008.02.28 3. Часы, содержащие декоративный корпус с внутренней фасонной поверхностью,расположенную в декоративном корпусе герметичную капсулу, образованную корпусным кольцом с закрепленным на нем стеклом и крышкой, сопряженной с корпусным кольцом капсулы, закрепленный в герметичной капсуле часовой механизм, и средство крепления герметичной капсулы в декоративном корпусе, отличающиеся тем, что корпусное кольцо капсулы выполнено с наружными заплечиками, а средство крепления выполнено в виде крышки декоративного корпуса с упругим элементом, установленным с возможностью взаимодействия с внутренней фасонной поверхностью декоративного корпуса, при этом крышка капсулы установлена в крышке декоративного корпуса посредством упругого вкладыша. 4. Часы, содержащие декоративный корпус с внутренней фасонной поверхностью,расположенную в декоративном корпусе герметичную капсулу, образованную корпусным кольцом с закрепленным на нем стеклом и крышкой, сопряженной с корпусным кольцом капсулы, закрепленный в герметичной капсуле часовой механизм, и средство крепления декоративного корпуса, отличающиеся тем, что корпусное кольцо капсулы выполнено с наружными заплечиками, а средство крепления выполнено в виде крышки декоративного корпуса с упругим элементом, установленным с возможностью взаимодействия с внутренней фасонной поверхностью декоративного корпуса, при этом наружные заплечики корпусного кольца капсулы выполнены с возможностью взаимодействия с внутренней поверхностью декоративного корпуса посредством опорного элемента. 5. Часы по любому из пп. 1-4, отличающиеся тем, что упругий элемент выполнен заодно с крышкой декоративного корпуса. 6. Часы по любому из пп. 1-4, отличающиеся тем, что крышка капсулы выполнена с возможностью взаимодействия своей наружной поверхностью с внутренней поверхностью корпусного кольца капсулы, при этом часовой механизм имеет деформируемую опору на сопряженную с корпусным кольцом крышку капсулы.(56) 1.6315443, МПК 04 37/18, 2001.11.13. 2. ЕР 0762240, МПК 04 37/18, 1997.03.12. Полезная модель относится к приборам для определения времени, в частности к механическим элементам карманных или наручных часов и их корпуса. Известны часы, содержащие декоративный корпус, расположенную в декоративном корпусе герметичную капсулу, образованную корпусным кольцом с закрепленным на нем стеклом и сопряженной с корпусным кольцом крышкой, закрепленный в корпусном кольце часовой механизм, и средство крепления герметичной капсулы в декоративном корпусе 1. Наиболее близкими к заявляемому объекту по всем заявляемым вариантам его выполнения являются часы, содержащие декоративный корпус с внутренней фасонной поверхностью, расположенную в декоративном корпусе герметичную капсулу, образованную стеклом, закрепленным на корпусном кольце капсулы и крышкой, сопряженной с корпусным кольцом капсулы, закрепленный в герметичной капсуле часовой механизм, и средство крепления герметичной капсулы в декоративном корпусе 2. Недостатком такого технического решения является сложность декоративного корпуса, обусловленная необходимостью организации пространства для размещения соединений с крышкой, что в конечном итоге приводит к удорожанию изделия и нерациональному увеличению количества драгоценного металла, необходимого для изготовления декоративного корпуса. Кроме того, наличие одной общей крышки для капсулы и декоративного корпуса исключает ремонт декоративного корпуса без нарушения герметичности капсулы с часовым механизмом. 2 41562008.02.28 Задачей, на решение которой направлена заявляемая полезная модель (по первому варианту), является создание надежных декоративно оформленных часов, с исключением разгерметизации часового механизма при его демонтаже из декоративного корпуса при ремонтных работах. Технический результат, который может быть получен при осуществлении заявляемой полезной модели, заключается в улучшении технологичности сборки часов, в повышении их ремонтопригодности и в сокращении расхода драгоценного металла за счет оптимизации формы декоративного корпуса. Указанный технический результат достигается часами, содержащими декоративный корпус с внутренней фасонной поверхностью, расположенную в декоративном корпусе герметичную капсулу, образованную корпусным кольцом с закрепленным на нем стеклом и крышкой, сопряженной с корпусным кольцом капсулы, закрепленный в герметичной капсуле часовой механизм, и средство крепления декоративного корпуса, при этом корпусное кольцо капсулы выполнено с наружными заплечиками, средство крепления выполнено в виде крышки декоративного корпуса с упругим элементом, установленным с возможностью взаимодействия с внутренней фасонной поверхностью декоративного корпуса, а наружная поверхность крышки капсулы размещена на внутренней поверхности крышки декоративного корпуса. А также за счет того, что упругий элемент выполнен заодно с крышкой декоративного корпуса. А также за счет того, что крышка капсулы выполнена с возможностью взаимодействия наружной поверхностью с внутренней поверхностью корпусного кольца капсулы, при этом часовой механизм имеет деформируемую опору на сопряженную с корпусным кольцом крышку капсулы. Сущность заявляемой полезной модели по первому варианту выполнения поясняется чертежами. На фиг. 1 представлен общий вид устройства в разрезе в первом варианте выполнения на фиг. 2 представлен общий вид устройства в разрезе с упругим элементом, выполненным заодно с крышкой. Часы содержат декоративный корпус 1, имеющий внутреннюю фасонную поверхность 2. В декоративном корпусе 1 расположена герметичная капсула с закрепленным в ней часовым механизмом 3. Герметичная капсула образована корпусным кольцом 4 с закрепленным на нем стеклом 5 и сопряженной с корпусным кольцом крышкой капсулы 6, которая связана с ним ее наружной частью 7, установленной с натягом в сопряжении с внутренней поверхностью 8 корпусного кольца 4, при этом часовой механизм 3 имеет деформируемую опору на сопряженную с корпусным кольцом крышку капсулы 6 (например, за счет установки вкладыша 9 из пластмассы). Декоративный корпус 1 имеет средство крепления, выполненное в виде крышки 10 с упругим элементом 11, установленным с возможностью взаимодействия с внутренней фасонной поверхностью 2 декоративного корпуса 1. Наружная поверхность 12 крышки капсулы 6 размещена на внутренней поверхности 13 крышки 10 декоративного корпуса 1, а корпусное кольцо 4 выполнено с наружными заплечиками 14. Таким образом, данным техническим решением обеспечивается сокращение размеров составных частей, оптимизация формы декоративного корпуса и тем самым величина возможной деформации и образование неконтролируемых люфтов в сопряжении. Для сборки часов в корпусное кольцо 4 устанавливают часовой механизм 3 и вкладыш 9. Затем в корпусное кольцо 4 вводят с натягом наружную часть 7 крышки 6 с соответствующим уплотнительным элементом 15 и тем самым фиксируют часовой механизм 3 и изолируют его от внешней среды в герметичной капсуле. Герметичную капсулу в сборе с часовым механизмом 3 помещают внутрь декоративного корпуса 1 и устанавливают таким образом, что наружная поверхность 12 крышки 3 41562008.02.28 капсулы 6 размещена на внутренней поверхности 13 крышки 10 декоративного корпуса 1. Декоративный корпус 1 скрепляют с крышкой 10 сопряжением упругого элемента 11 с внутренней фасонной поверхностью 2 декоративного корпуса 1. В процессе такой сборки в результате деформации опоры на упругий элемент 11 и опоры крышки 6 на внутреннюю поверхность 13 крышки 10 обеспечивается точность положения всех частей и надежность герметизации. При ремонте декоративного корпуса 1 извлеченная из него герметичная капсула с часовым механизмом 3 остается изолированной от внешней среды, а ее обратное соединение с декоративным корпусом может быть осуществлено установкой упругого элемента 11 крышки 10. Частным случаем упругого элемента 11 является его выполнение заодно с крышкой 10 (фиг. 2). Задачей, на решение которой направлена заявляемая полезная модель (по второму варианту), является создание надежных декоративно оформленных часов, с исключением разгерметизации часового механизма при его демонтаже из декоративного корпуса при ремонтных работах. Технический результат, который может быть получен при осуществлении заявляемой полезной модели, заключается в улучшении технологичности сборки часов, в повышении их ремонтопригодности и в сокращении расхода драгоценного металла за счет оптимизации формы декоративного корпуса. Указанный технический результат достигается часами, содержащими декоративный корпус с внутренней фасонной поверхностью, расположенную в декоративном корпусе герметичную капсулу, образованную корпусным кольцом с закрепленным на нем стеклом и крышкой, сопряженной с корпусным кольцом капсулы, закрепленный в герметичной капсуле часовой механизм, и средство крепления герметичной капсулы в декоративном корпусе, при этом корпусное кольцо капсулы выполнено с наружными заплечиками, а средство крепления выполнено в виде крышки декоративного корпуса с упругим элементом, установленным с возможностью взаимодействия с внутренней фасонной поверхностью декоративного корпуса и наружными заплечиками корпусного кольца капсулы. А также за счет того, что упругий элемент выполнен заодно с крышкой декоративного корпуса. А также за счет того, что крышка капсулы выполнена с возможностью взаимодействия наружной поверхностью с внутренней поверхностью корпусного кольца капсулы, при этом часовой механизм имеет деформируемую опору на сопряженную с корпусным кольцом крышку капсулы. Сущность заявляемой полезной модели по второму варианту выполнения поясняется чертежами. На фиг. 3 представлен общий вид устройства в разрезе во втором варианте исполнения. На фиг. 4 представлен общий вид устройства в разрезе с упругим элементом, выполненным заодно с крышкой. Часы содержат декоративный корпус 1, имеющий внутреннюю фасонную поверхность 2. В декоративном корпусе 1 расположена герметичная капсула с закрепленным в ней часовым механизмом 3. Герметичная капсула образована корпусным кольцом 4 с закрепленным на нем стеклом 5 и сопряженной с корпусным кольцом крышкой капсулы 6, которая связана с ним ее наружной частью 7, установленной с натягом в сопряжении с внутренней поверхностью 8 корпусного кольца 4, при этом часовой механизм 3 имеет деформируемую опору на сопряженную с корпусным кольцом крышку капсулы 6 (например, за счет установки вкладыша 9 из пластмассы). Декоративный корпус 1 имеет средство крепления, выполненное в виде крышки 10 с упругим элементом 11, установленным с возможностью взаимодействия с внутренней фасонной поверхностью 2 декоративного корпуса 1. Корпусное кольцо 4 выполнено с наружными заплечиками 14, имеющими деформируемую опору на упругий элемент 11. 4 41562008.02.28 Таким образом, данным техническим решением обеспечивается сокращение размеров составных частей, оптимизация формы декоративного корпуса и тем самым величина возможной деформации и образование неконтролируемых люфтов в сопряжении. Для сборки часов в корпусное кольцо 4 устанавливают часовой механизм 3 и вкладыш 9. Затем в корпусное кольцо 4 вводят с натягом наружную часть 7 крышки 6 с соответствующим уплотнительным элементом 15 и тем самым фиксируют часовой механизм 3 и изолируют его от внешней среды в герметичной капсуле. Герметичную капсулу в сборе с часовым механизмом 3 на наружных заплечиках 14 помещают внутрь декоративного корпуса 1 и скрепляют их сопряжением упругого элемента 11 крышки 10 с внутренней поверхностью 2 декоративного корпуса 1. В процессе такой сборки в результате деформации опоры на упругий элемент 11 и опоры на сопряженную с корпусным кольцом 4 крышку 6 обеспечивается точность положения всех частей и надежность герметизации. При ремонте декоративного корпуса 1 извлеченная из него герметичная капсула с часовым механизмом 3 остается изолированной от внешней среды, а ее обратное соединение с декоративным корпусом может быть осуществлено установкой упругого элемента 11 крышки 10. Частным случаем упругого элемента 11 является его выполнение заодно с крышкой 10 (фиг 4). Задачей, на решение которой направлена заявляемая полезная модель (по третьему варианту), является создание надежных декоративно оформленных часов, с исключением разгерметизации часового механизма при его демонтаже из декоративного корпуса при ремонтных работах. Технический результат, который может быть получен при осуществлении заявляемой полезной модели, заключается в улучшении технологичности сборки часов, в повышении их ремонтопригодности и в сокращении расхода драгоценного металла за счет оптимизации формы декоративного корпуса. Указанный технический результат достигается часами, содержащими декоративный корпус с внутренней фасонной поверхностью, расположенную в декоративном корпусе герметичную капсулу, образованную корпусным кольцом с закрепленным на нем стеклом и крышкой, сопряженной с корпусным кольцом капсулы, закрепленный в герметичной капсуле часовой механизм, и средство крепления декоративного корпуса, при этом корпусное кольцо капсулы выполнено с наружными заплечиками, средство крепления выполнено в виде крышки декоративного корпуса с упругим элементом, установленным с возможностью взаимодействия с внутренней фасонной поверхностью декоративного корпуса, а крышка капсулы установлена в крышке декоративного корпуса посредством упругого вкладыша. А также за счет того, что упругий элемент выполнен заодно с крышкой декоративного корпуса. А также за счет того, что крышка капсулы выполнена с возможностью взаимодействия наружной поверхностью с внутренней поверхностью корпусного кольца капсулы, при этом часовой механизм имеет деформируемую опору на сопряженную с корпусным кольцом крышку капсулы. Сущность заявляемой полезной модели по третьему варианту выполнения поясняется чертежами. На фиг. 5 представлен общий вид устройства в разрезе в третьем варианте выполнения на фиг. 6 представлен общий вид устройства в разрезе с упругим элементом, выполненным заодно с крышкой. Часы содержат декоративный корпус 1, имеющий внутреннюю фасонную поверхность 2. В декоративном корпусе 1 расположена герметичная капсула с закрепленным в ней часовым механизмом 3. Герметичная капсула образована корпусным кольцом 4 с закрепленным на нем стеклом 5 и сопряженной с корпусным кольцом крышкой капсулы 6,5 41562008.02.28 которая связана с ним ее наружной частью 7, установленной с натягом в сопряжении с внутренней поверхностью 8 корпусного кольца 4, при этом часовой механизм 3 имеет деформируемую опору на сопряженную с корпусным кольцом крышку капсулы 6 (например, за счет установки вкладыша 9 из пластмассы). Декоративный корпус 1 имеет средство крепления, выполненное в виде крышки 10 с упругим элементом 11, установленным с возможностью взаимодействия с внутренней фасонной поверхностью 2 декоративного корпуса 1. Наружная поверхность 12 крышки капсулы 6 установлена в крышке 10 декоративного корпуса 1 посредством упругого вкладыша 16. Корпусное кольцо 4 выполнено с наружными заплечиками 14. Таким образом, данным техническим решением обеспечивается сокращение размеров составных частей, оптимизация формы декоративного корпуса и тем самым величина возможной деформации и образование неконтролируемых люфтов в сопряжении. Для сборки часов в корпусное кольцо 4 устанавливают часовой механизм 3 и вкладыш 9. Затем в корпусное кольцо 4 вводят с натягом наружную часть 7 крышки 6 с соответствующим уплотнительным элементом 15 и тем самым фиксируют часовой механизм 3 и изолируют его от внешней среды в герметичной капсуле. Герметичную капсулу в сборе с часовым механизмом 3 помещают внутрь декоративного корпуса 1 и устанавливают таким образом, что наружную поверхность 12 крышки капсулы 6 устанавливают на упругий вкладыш 16, размещенный в крышке 10 декоративного корпуса 1. Декоративный корпус 1 скрепляют с крышкой 10 сопряжением упругого элемента 11 с внутренней фасонной поверхностью 2 декоративного корпуса 1. В процессе такой сборки в результате деформации опоры на упругий элемент 11 и опоры крышки 6 на упругий вкладыш крышки 10 обеспечивается точность положения всех частей и надежность герметизации. При ремонте декоративного корпуса 1 извлеченная из него герметичная капсула с часовым механизмом 3 остается изолированной от внешней среды, а ее обратное соединение с декоративным корпусом может быть осуществлено установкой упругого элемента 11 крышки 10. Частным случаем упругого элемента 11 является его выполнение заодно с крышкой 10 (фиг. 6). Задачей, на решение которой направлена заявляемая полезная модель (по четвертому варианту), является создание надежных декоративно оформленных часов, с исключением разгерметизации часового механизма при его демонтаже из декоративного корпуса при ремонтных работах. Технический результат, который может быть получен при осуществлении заявляемой полезной модели, заключается в улучшении технологичности сборки часов, в повышении их ремонтопригодности и в сокращении расхода драгоценного металла за счет оптимизации формы декоративного корпуса. Указанный технический результат достигается часами, содержащими декоративный корпус с внутренней фасонной поверхностью, расположенную в декоративном корпусе герметичную капсулу, образованную корпусным кольцом с закрепленным на нем стеклом и крышкой, сопряженной с корпусным кольцом капсулы, закрепленный в герметичной капсуле часовой механизм, и средство крепления декоративного корпуса, при этом корпусное кольцо капсулы выполнено с наружными заплечиками, средство крепления выполнено в виде крышки декоративного корпуса с упругим элементом, установленным с возможностью взаимодействия с внутренней фасонной поверхностью декоративного корпуса, а наружные заплечики корпусного кольца капсулы выполнены с возможностью взаимодействия с внутренней поверхностью декоративного корпуса посредством опорного элемента. А также за счет того, что упругий элемент выполнен заодно с крышкой декоративного корпуса. 6 41562008.02.28 А также за счет того, что крышка капсулы выполнена с возможностью взаимодействия наружной поверхностью с внутренней поверхностью корпусного кольца капсулы, при этом часовой механизм имеет деформируемую опору на сопряженную с корпусным кольцом крышку капсулы. Сущность заявляемой полезной модели по четвертому варианту выполнения поясняется чертежами. На фиг. 7 представлен общий вид устройства в разрезе в четвертом варианте выполнения на фиг. 8 представлен общий вид устройства в разрезе с упругим элементом, выполненным заодно с крышкой. Часы содержат декоративный корпус 1, имеющий внутреннюю фасонную поверхность 2. В декоративном корпусе 1 расположена герметичная капсула с закрепленным в ней часовым механизмом 3. Герметичная капсула образована корпусным кольцом 4 с закрепленным на нем стеклом 5 и сопряженной с корпусным кольцом крышкой капсулы 6,которая связана с ним ее наружной частью 7, установленной с натягом в сопряжении с внутренней поверхностью 8 корпусного кольца 4, при этом часовой механизм 3 имеет деформируемую опору на сопряженную с корпусным кольцом крышку капсулы 6 (например, за счет установки вкладыша 9 из пластмассы). Декоративный корпус 1 имеет средство крепления, выполненное в виде крышки 10 с упругим элементом 11, установленным с возможностью взаимодействия с внутренней фасонной поверхностью 2 декоративного корпуса 1. Корпусное кольцо 4 выполнено с наружными заплечиками 14, а наружные заплечики 14 корпусного кольца 4 капсулы выполнены с возможностью взаимодействия с внутренней поверхностью 2 декоративного корпуса 1 посредством опорного элемента 17. Таким образом, данным техническим решением обеспечивается сокращение размеров составных частей, оптимизация формы декоративного корпуса и тем самым величина возможной деформации и образование неконтролируемых люфтов в сопряжении. Для сборки часов в корпусное кольцо 4 устанавливают часовой механизм 3 и вкладыш 9. Затем в корпусное кольцо 4 вводят с натягом наружную часть 7 крышки 6 с соответствующим уплотнительным элементом 15 и тем самым фиксируют часовой механизм 3 и изолируют его от внешней среды в герметичной капсуле. Герметичную капсулу в сборе с часовым механизмом 3 помещают внутрь декоративного корпуса 1 и между наружными заплечиками 14 крышки капсулы 6 и внутренней фасонной поверхностью 2 декоративного корпуса 1 устанавливают опорный элемент 17. Декоративный корпус 1 скрепляют с крышкой 10 сопряжением упругого элемента 11 с внутренней фасонной поверхностью 2 декоративного корпуса 1. В процессе такой сборки в результате деформации опоры на упругий элемент 11 и опоры крышки 6 на опорный элемент 17 обеспечивается точность положения всех частей и надежность герметизации. При ремонте декоративного корпуса 1 извлеченная из него герметичная капсула с часовым механизмом 3 остается изолированной от внешней среды, а ее обратное соединение с декоративным корпусом может быть осуществлено установкой упругого элемента 11 крышки 10. Частным случаем упругого элемента 11 является его выполнение заодно с крышкой 10 (фиг. 8). Источники информации 1.6315443, МПК 04 37/18, 2001.11.13. 2. ЕР 0762240, МПК 04 37/18, 1997.03.12. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 8
