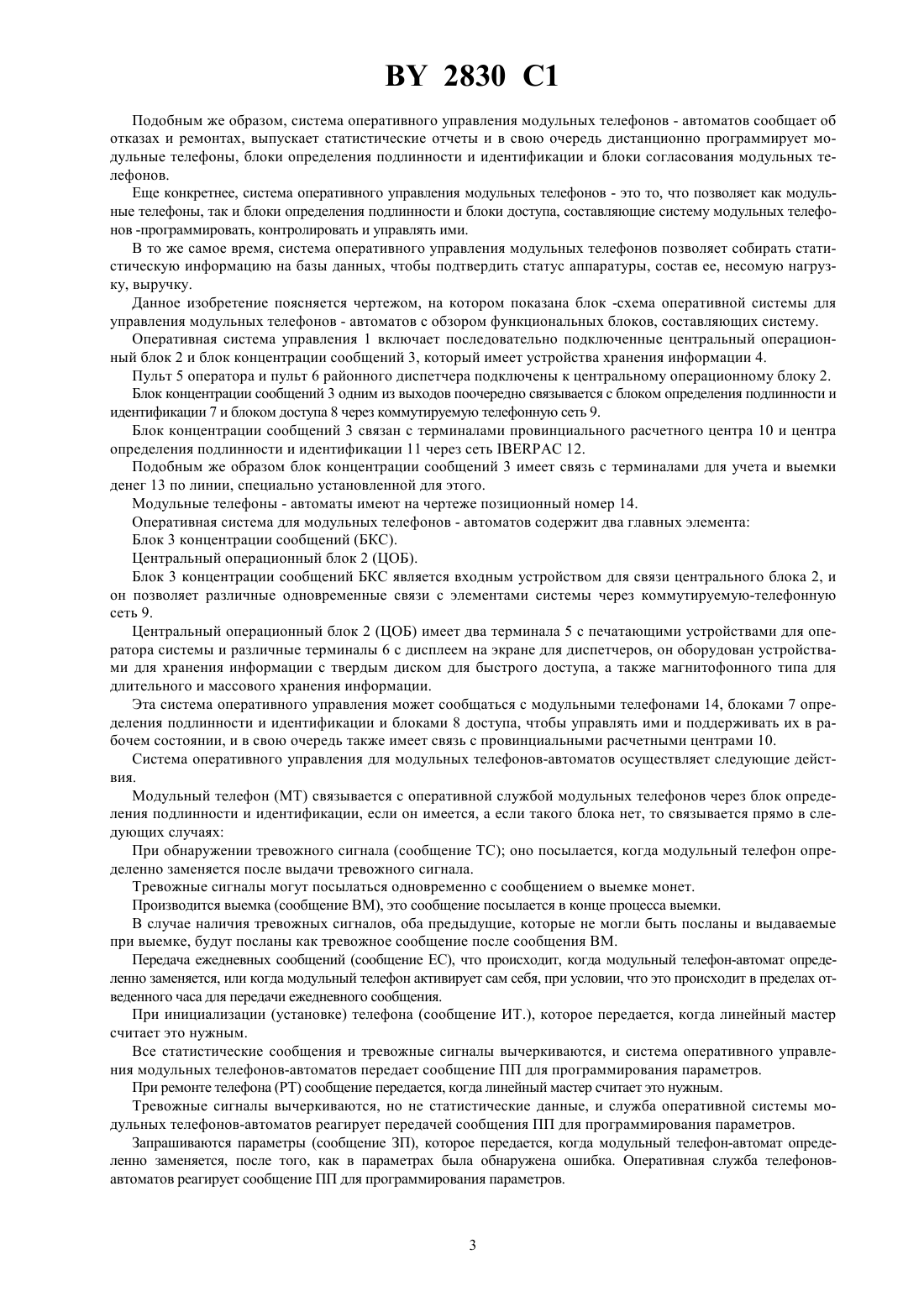

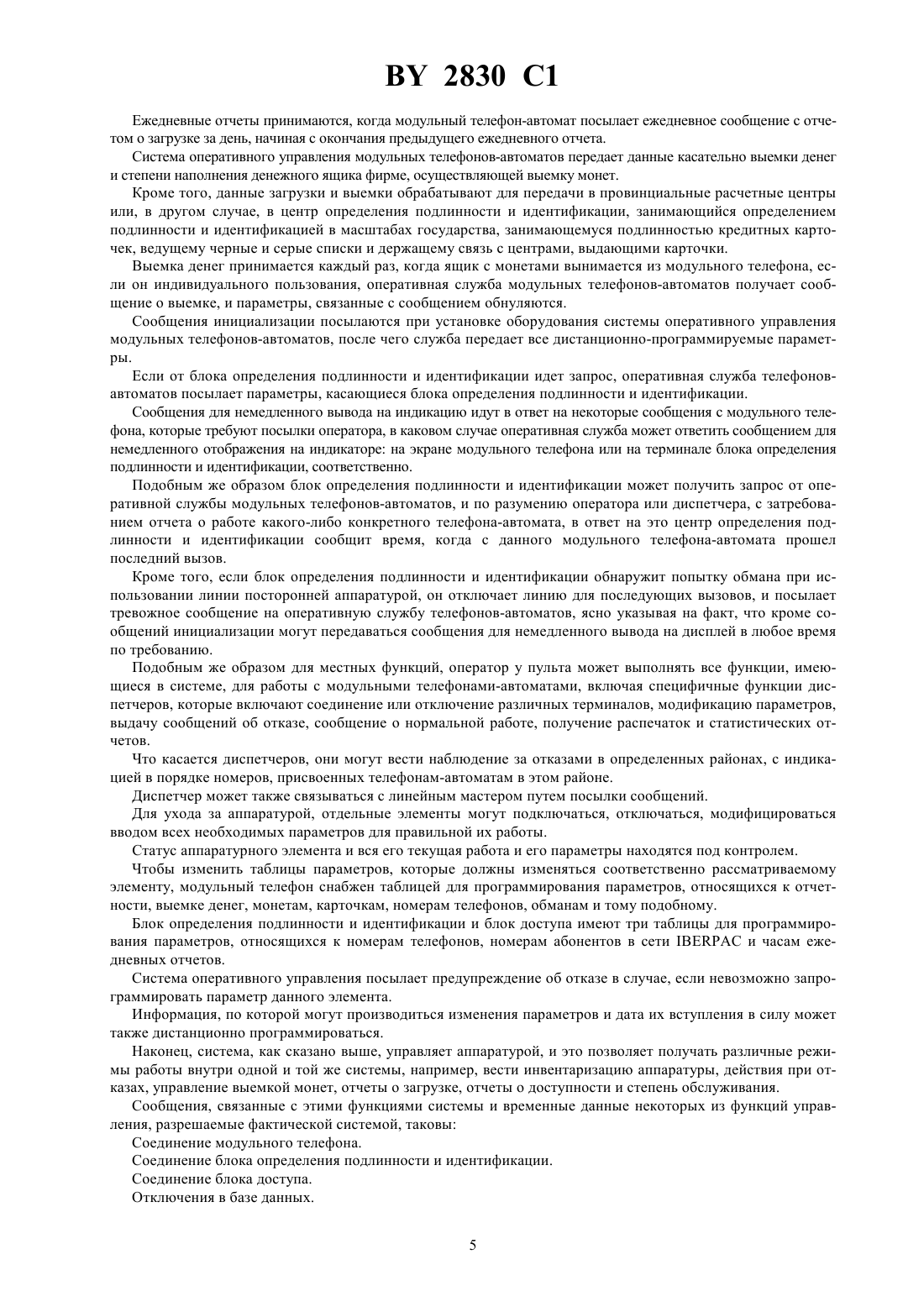

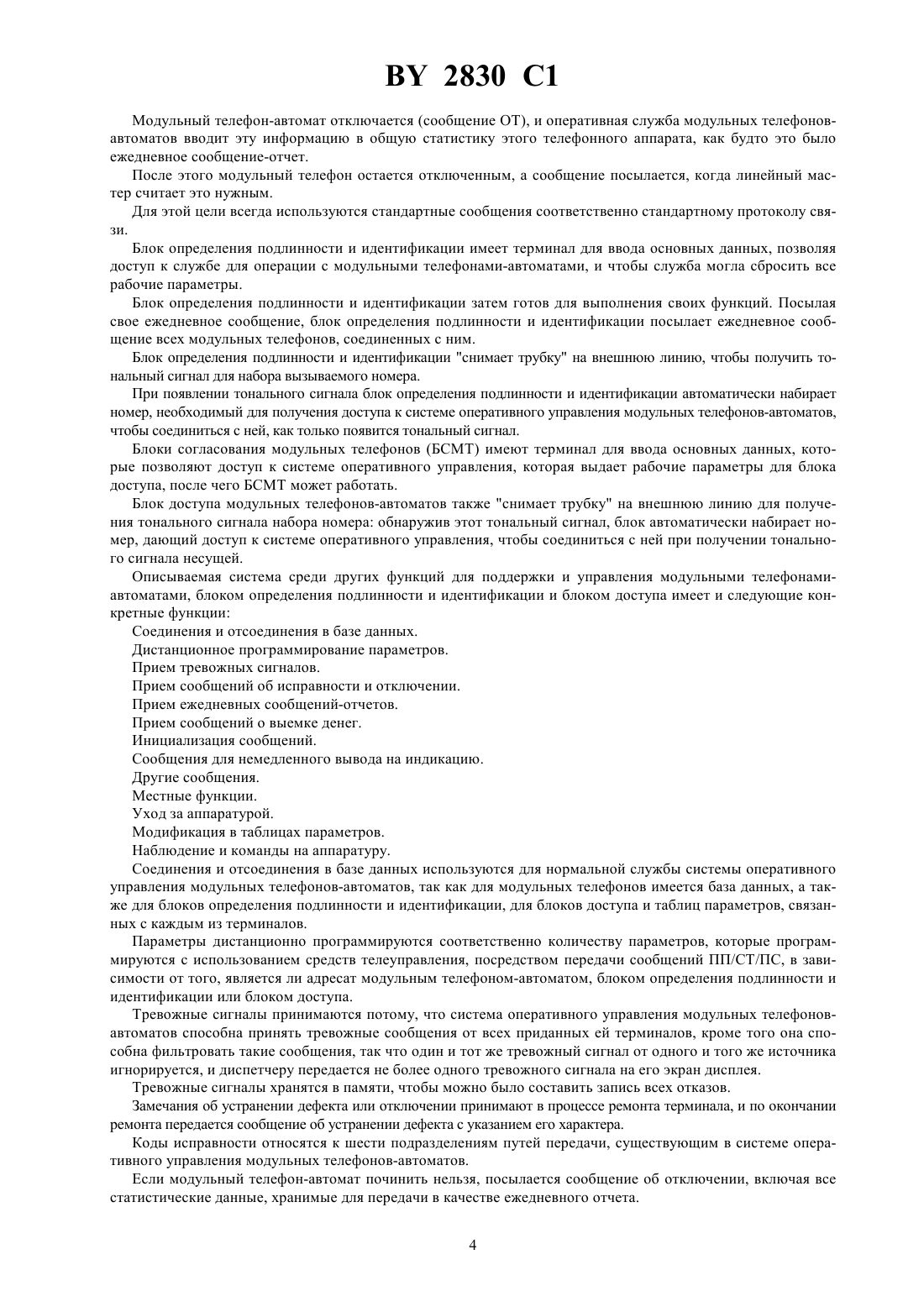

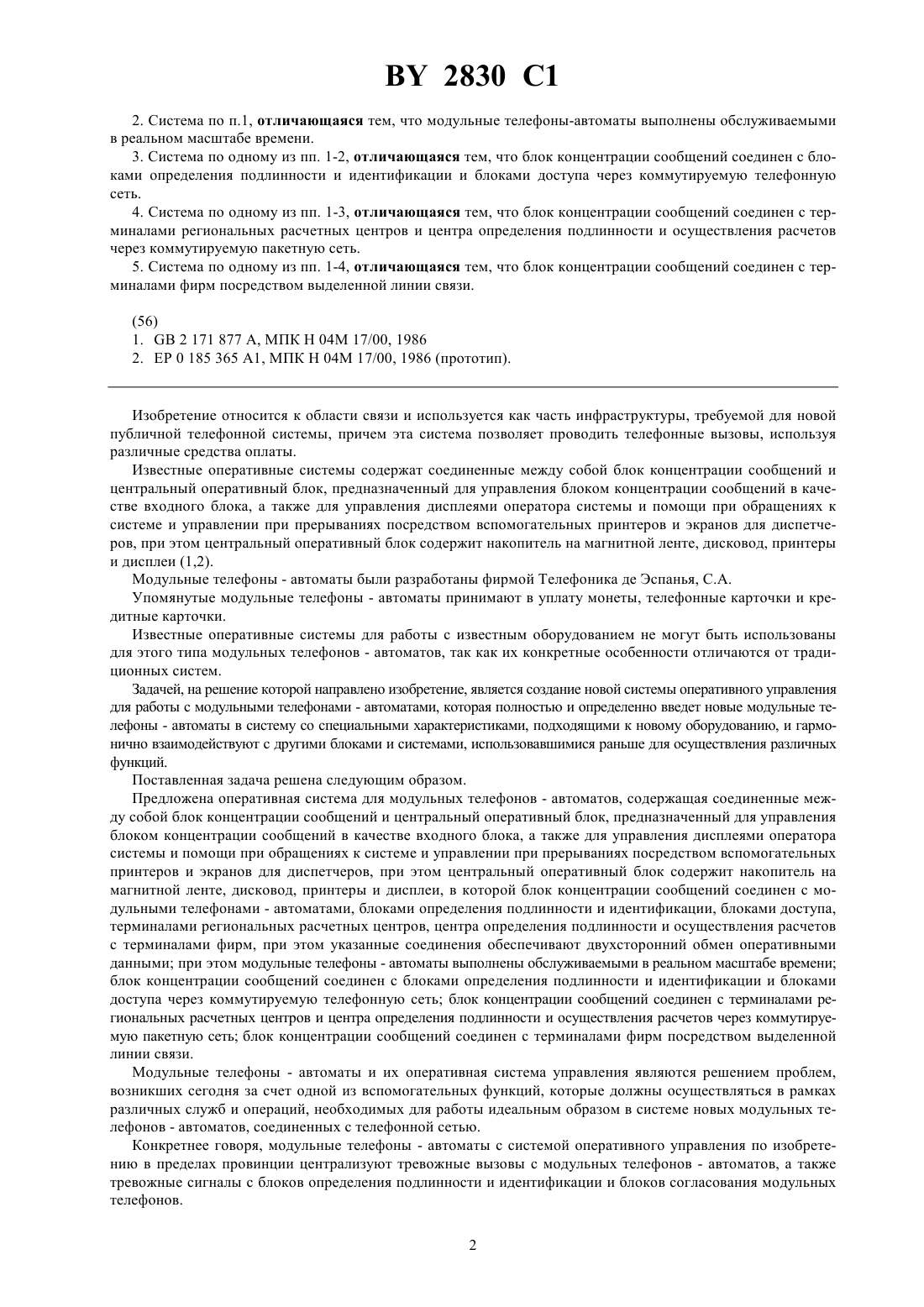

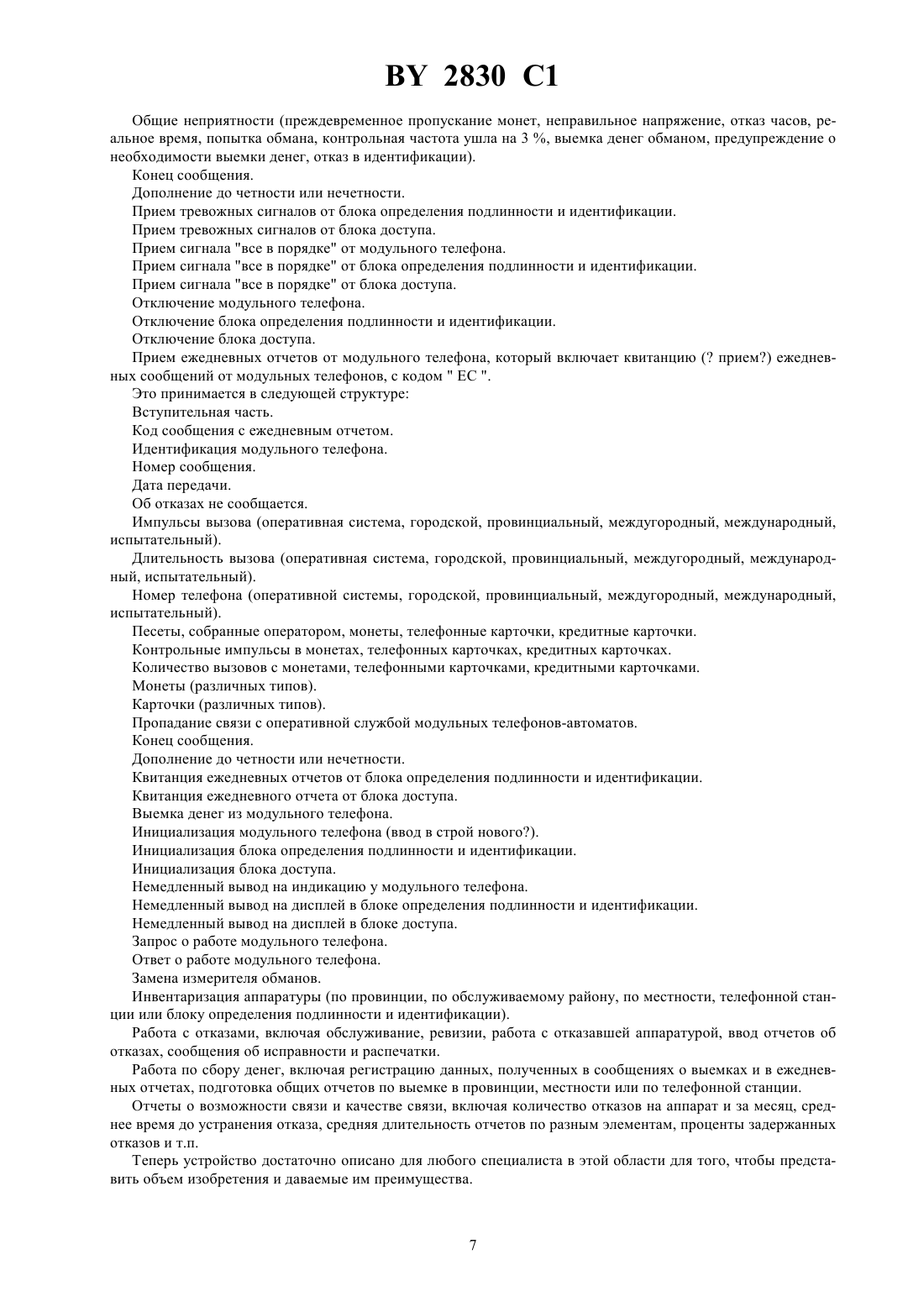

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ ОПЕРАТИВНАЯ СИСТЕМА ДЛЯ МОДУЛЬНЫХ ТЕЛЕФОНОВАВТОМАТОВ(71) Заявитель ТЕЛЕФОНИКА ДЕ ЭСПАНЬЯ С.А.(72) Авторы Франсиско Ибаньес Паломеке, Хосе Мир Сеприа(73) Патентообладатель ТЕЛЕФОНИКА ДЕ ЭСПАНЬЯ С.А.(57) 1. Оперативная система для модульных телефонов-автоматов, содержащая соединенные между собой блок концентрации сообщений и центральный оперативный блок, предназначенный для управления блоком концентрации сообщений в качестве входного блока, а также для управления дисплеями оператора системы и помощи при обращениях к системе и управлении при прерываниях посредством вспомогательных принтеров и экранов для диспетчеров, при этом центральный оперативный блок содержит накопитель на магнитной ленте, дисковод, принтеры и дисплеи, отличающаяся тем, что блок концентрации сообщений соединен с модульными телефонами-автоматами, блоками определения подлинности и идентификации, блоками доступа, терминалами региональных расчетных центров, центра определения подлинности и осуществления расчетов и терминалами фирм, при этом указанные соединения обеспечивают двухсторонний обмен оперативными данными. 2830 1 2. Система по п.1, отличающаяся тем, что модульные телефоны-автоматы выполнены обслуживаемыми в реальном масштабе времени. 3. Система по одному из пп. 1-2, отличающаяся тем, что блок концентрации сообщений соединен с блоками определения подлинности и идентификации и блоками доступа через коммутируемую телефонную сеть. 4. Система по одному из пп. 1-3, отличающаяся тем, что блок концентрации сообщений соединен с терминалами региональных расчетных центров и центра определения подлинности и осуществления расчетов через коммутируемую пакетную сеть. 5. Система по одному из пп. 1-4, отличающаяся тем, что блок концентрации сообщений соединен с терминалами фирм посредством выделенной линии связи. Изобретение относится к области связи и используется как часть инфраструктуры, требуемой для новой публичной телефонной системы, причем эта система позволяет проводить телефонные вызовы, используя различные средства оплаты. Известные оперативные системы содержат соединенные между собой блок концентрации сообщений и центральный оперативный блок, предназначенный для управления блоком концентрации сообщений в качестве входного блока, а также для управления дисплеями оператора системы и помощи при обращениях к системе и управлении при прерываниях посредством вспомогательных принтеров и экранов для диспетчеров, при этом центральный оперативный блок содержит накопитель на магнитной ленте, дисковод, принтеры и дисплеи (1,2). Модульные телефоны - автоматы были разработаны фирмой Телефоника де Эспанья, С.А. Упомянутые модульные телефоны - автоматы принимают в уплату монеты, телефонные карточки и кредитные карточки. Известные оперативные системы для работы с известным оборудованием не могут быть использованы для этого типа модульных телефонов - автоматов, так как их конкретные особенности отличаются от традиционных систем. Задачей, на решение которой направлено изобретение, является создание новой системы оперативного управления для работы с модульными телефонами - автоматами, которая полностью и определенно введет новые модульные телефоны - автоматы в систему со специальными характеристиками, подходящими к новому оборудованию, и гармонично взаимодействуют с другими блоками и системами, использовавшимися раньше для осуществления различных функций. Поставленная задача решена следующим образом. Предложена оперативная система для модульных телефонов - автоматов, содержащая соединенные между собой блок концентрации сообщений и центральный оперативный блок, предназначенный для управления блоком концентрации сообщений в качестве входного блока, а также для управления дисплеями оператора системы и помощи при обращениях к системе и управлении при прерываниях посредством вспомогательных принтеров и экранов для диспетчеров, при этом центральный оперативный блок содержит накопитель на магнитной ленте, дисковод, принтеры и дисплеи, в которой блок концентрации сообщений соединен с модульными телефонами - автоматами, блоками определения подлинности и идентификации, блоками доступа,терминалами региональных расчетных центров, центра определения подлинности и осуществления расчетов с терминалами фирм, при этом указанные соединения обеспечивают двухсторонний обмен оперативными данными при этом модульные телефоны - автоматы выполнены обслуживаемыми в реальном масштабе времени блок концентрации сообщений соединен с блоками определения подлинности и идентификации и блоками доступа через коммутируемую телефонную сеть блок концентрации сообщений соединен с терминалами региональных расчетных центров и центра определения подлинности и осуществления расчетов через коммутируемую пакетную сеть блок концентрации сообщений соединен с терминалами фирм посредством выделенной линии связи. Модульные телефоны - автоматы и их оперативная система управления являются решением проблем,возникших сегодня за счет одной из вспомогательных функций, которые должны осуществляться в рамках различных служб и операций, необходимых для работы идеальным образом в системе новых модульных телефонов - автоматов, соединенных с телефонной сетью. Конкретнее говоря, модульные телефоны - автоматы с системой оперативного управления по изобретению в пределах провинции централизуют тревожные вызовы с модульных телефонов - автоматов, а также тревожные сигналы с блоков определения подлинности и идентификации и блоков согласования модульных телефонов. 2 2830 1 Подобным же образом, система оперативного управления модульных телефонов - автоматов сообщает об отказах и ремонтах, выпускает статистические отчеты и в свою очередь дистанционно программирует модульные телефоны, блоки определения подлинности и идентификации и блоки согласования модульных телефонов. Еще конкретнее, система оперативного управления модульных телефонов - это то, что позволяет как модульные телефоны, так и блоки определения подлинности и блоки доступа, составляющие систему модульных телефонов -программировать, контролировать и управлять ими. В то же самое время, система оперативного управления модульных телефонов позволяет собирать статистическую информацию на базы данных, чтобы подтвердить статус аппаратуры, состав ее, несомую нагрузку, выручку. Данное изобретение поясняется чертежом, на котором показана блок -схема оперативной системы для управления модульных телефонов - автоматов с обзором функциональных блоков, составляющих систему. Оперативная система управления 1 включает последовательно подключенные центральный операционный блок 2 и блок концентрации сообщений 3, который имеет устройства хранения информации 4. Пульт 5 оператора и пульт 6 районного диспетчера подключены к центральному операционному блоку 2. Блок концентрации сообщений 3 одним из выходов поочередно связывается с блоком определения подлинности и идентификации 7 и блоком доступа 8 через коммутируемую телефонную сеть 9. Блок концентрации сообщений 3 связан с терминалами провинциального расчетного центра 10 и центра определения подлинности и идентификации 11 через сеть 12. Подобным же образом блок концентрации сообщений 3 имеет связь с терминалами для учета и выемки денег 13 по линии, специально установленной для этого. Модульные телефоны - автоматы имеют на чертеже позиционный номер 14. Оперативная система для модульных телефонов - автоматов содержит два главных элемента Блок 3 концентрации сообщений (БКС). Центральный операционный блок 2 (ЦОБ). Блок 3 концентрации сообщений БКС является входным устройством для связи центрального блока 2, и он позволяет различные одновременные связи с элементами системы через коммутируемую-телефонную сеть 9. Центральный операционный блок 2 (ЦОБ) имеет два терминала 5 с печатающими устройствами для оператора системы и различные терминалы 6 с дисплеем на экране для диспетчеров, он оборудован устройствами для хранения информации с твердым диском для быстрого доступа, а также магнитофонного типа для длительного и массового хранения информации. Эта система оперативного управления может сообщаться с модульными телефонами 14, блоками 7 определения подлинности и идентификации и блоками 8 доступа, чтобы управлять ими и поддерживать их в рабочем состоянии, и в свою очередь также имеет связь с провинциальными расчетными центрами 10. Система оперативного управления для модульных телефонов-автоматов осуществляет следующие действия. Модульный телефон (МТ) связывается с оперативной службой модульных телефонов через блок определения подлинности и идентификации, если он имеется, а если такого блока нет, то связывается прямо в следующих случаях При обнаружении тревожного сигнала (сообщение ТС) оно посылается, когда модульный телефон определенно заменяется после выдачи тревожного сигнала. Тревожные сигналы могут посылаться одновременно с сообщением о выемке монет. Производится выемка (сообщение ВМ), это сообщение посылается в конце процесса выемки. В случае наличия тревожных сигналов, оба предыдущие, которые не могли быть посланы и выдаваемые при выемке, будут посланы как тревожное сообщение после сообщения ВМ. Передача ежедневных сообщений (сообщение ЕС), что происходит, когда модульный телефон-автомат определенно заменяется, или когда модульный телефон активирует сам себя, при условии, что это происходит в пределах отведенного часа для передачи ежедневного сообщения. При инициализации (установке) телефона (сообщение ИТ.), которое передается, когда линейный мастер считает это нужным. Все статистические сообщения и тревожные сигналы вычеркиваются, и система оперативного управления модульных телефонов-автоматов передает сообщение ПП для программирования параметров. При ремонте телефона (РТ) сообщение передается, когда линейный мастер считает это нужным. Тревожные сигналы вычеркиваются, но не статистические данные, и служба оперативной системы модульных телефонов-автоматов реагирует передачей сообщения ПП для программирования параметров. Запрашиваются параметры (сообщение ЗП), которое передается, когда модульный телефон-автомат определенно заменяется, после того, как в параметрах была обнаружена ошибка. Оперативная служба телефоновавтоматов реагирует сообщение ПП для программирования параметров. 2830 1 Модульный телефон-автомат отключается (сообщение ОТ), и оперативная служба модульных телефоновавтоматов вводит эту информацию в общую статистику этого телефонного аппарата, как будто это было ежедневное сообщение-отчет. После этого модульный телефон остается отключенным, а сообщение посылается, когда линейный мастер считает это нужным. Для этой цели всегда используются стандартные сообщения соответственно стандартному протоколу связи. Блок определения подлинности и идентификации имеет терминал для ввода основных данных, позволяя доступ к службе для операции с модульными телефонами-автоматами, и чтобы служба могла сбросить все рабочие параметры. Блок определения подлинности и идентификации затем готов для выполнения своих функций. Посылая свое ежедневное сообщение, блок определения подлинности и идентификации посылает ежедневное сообщение всех модульных телефонов, соединенных с ним. Блок определения подлинности и идентификации снимает трубку на внешнюю линию, чтобы получить тональный сигнал для набора вызываемого номера. При появлении тонального сигнала блок определения подлинности и идентификации автоматически набирает номер, необходимый для получения доступа к системе оперативного управления модульных телефонов-автоматов,чтобы соединиться с ней, как только появится тональный сигнал. Блоки согласования модульных телефонов (БСМТ) имеют терминал для ввода основных данных, которые позволяют доступ к системе оперативного управления, которая выдает рабочие параметры для блока доступа, после чего БСМТ может работать. Блок доступа модульных телефонов-автоматов также снимает трубку на внешнюю линию для получения тонального сигнала набора номера обнаружив этот тональный сигнал, блок автоматически набирает номер, дающий доступ к системе оперативного управления, чтобы соединиться с ней при получении тонального сигнала несущей. Описываемая система среди других функций для поддержки и управления модульными телефонамиавтоматами, блоком определения подлинности и идентификации и блоком доступа имеет и следующие конкретные функции Соединения и отсоединения в базе данных. Дистанционное программирование параметров. Прием тревожных сигналов. Прием сообщений об исправности и отключении. Прием ежедневных сообщений-отчетов. Прием сообщений о выемке денег. Инициализация сообщений. Сообщения для немедленного вывода на индикацию. Другие сообщения. Местные функции. Уход за аппаратурой. Модификация в таблицах параметров. Наблюдение и команды на аппаратуру. Соединения и отсоединения в базе данных используются для нормальной службы системы оперативного управления модульных телефонов-автоматов, так как для модульных телефонов имеется база данных, а также для блоков определения подлинности и идентификации, для блоков доступа и таблиц параметров, связанных с каждым из терминалов. Параметры дистанционно программируются соответственно количеству параметров, которые программируются с использованием средств телеуправления, посредством передачи сообщений ПП/СТ/ПС, в зависимости от того, является ли адресат модульным телефоном-автоматом, блоком определения подлинности и идентификации или блоком доступа. Тревожные сигналы принимаются потому, что система оперативного управления модульных телефоновавтоматов способна принять тревожные сообщения от всех приданных ей терминалов, кроме того она способна фильтровать такие сообщения, так что один и тот же тревожный сигнал от одного и того же источника игнорируется, и диспетчеру передается не более одного тревожного сигнала на его экран дисплея. Тревожные сигналы хранятся в памяти, чтобы можно было составить запись всех отказов. Замечания об устранении дефекта или отключении принимают в процессе ремонта терминала, и по окончании ремонта передается сообщение об устранении дефекта с указанием его характера. Коды исправности относятся к шести подразделениям путей передачи, существующим в системе оперативного управления модульных телефонов-автоматов. Если модульный телефон-автомат починить нельзя, посылается сообщение об отключении, включая все статистические данные, хранимые для передачи в качестве ежедневного отчета. 4 2830 1 Ежедневные отчеты принимаются, когда модульный телефон-автомат посылает ежедневное сообщение с отчетом о загрузке за день, начиная с окончания предыдущего ежедневного отчета. Система оперативного управления модульных телефонов-автоматов передает данные касательно выемки денег и степени наполнения денежного ящика фирме, осуществляющей выемку монет. Кроме того, данные загрузки и выемки обрабатывают для передачи в провинциальные расчетные центры или, в другом случае, в центр определения подлинности и идентификации, занимающийся определением подлинности и идентификацией в масштабах государства, занимающемуся подлинностью кредитных карточек, ведущему черные и серые списки и держащему связь с центрами, выдающими карточки. Выемка денег принимается каждый раз, когда ящик с монетами вынимается из модульного телефона, если он индивидуального пользования, оперативная служба модульных телефонов-автоматов получает сообщение о выемке, и параметры, связанные с сообщением обнуляются. Сообщения инициализации посылаются при установке оборудования системы оперативного управления модульных телефонов-автоматов, после чего служба передает все дистанционно-программируемые параметры. Если от блока определения подлинности и идентификации идет запрос, оперативная служба телефоновавтоматов посылает параметры, касающиеся блока определения подлинности и идентификации. Сообщения для немедленного вывода на индикацию идут в ответ на некоторые сообщения с модульного телефона, которые требуют посылки оператора, в каковом случае оперативная служба может ответить сообщением для немедленного отображения на индикаторе на экране модульного телефона или на терминале блока определения подлинности и идентификации, соответственно. Подобным же образом блок определения подлинности и идентификации может получить запрос от оперативной службы модульных телефонов-автоматов, и по разумению оператора или диспетчера, с затребованием отчета о работе какого-либо конкретного телефона-автомата, в ответ на это центр определения подлинности и идентификации сообщит время, когда с данного модульного телефона-автомата прошел последний вызов. Кроме того, если блок определения подлинности и идентификации обнаружит попытку обмана при использовании линии посторонней аппаратурой, он отключает линию для последующих вызовов, и посылает тревожное сообщение на оперативную службу телефонов-автоматов, ясно указывая на факт, что кроме сообщений инициализации могут передаваться сообщения для немедленного вывода на дисплей в любое время по требованию. Подобным же образом для местных функций, оператор у пульта может выполнять все функции, имеющиеся в системе, для работы с модульными телефонами-автоматами, включая специфичные функции диспетчеров, которые включают соединение или отключение различных терминалов, модификацию параметров,выдачу сообщений об отказе, сообщение о нормальной работе, получение распечаток и статистических отчетов. Что касается диспетчеров, они могут вести наблюдение за отказами в определенных районах, с индикацией в порядке номеров, присвоенных телефонам-автоматам в этом районе. Диспетчер может также связываться с линейным мастером путем посылки сообщений. Для ухода за аппаратурой, отдельные элементы могут подключаться, отключаться, модифицироваться вводом всех необходимых параметров для правильной их работы. Статус аппаратурного элемента и вся его текущая работа и его параметры находятся под контролем. Чтобы изменить таблицы параметров, которые должны изменяться соответственно рассматриваемому элементу, модульный телефон снабжен таблицей для программирования параметров, относящихся к отчетности, выемке денег, монетам, карточкам, номерам телефонов, обманам и тому подобному. Блок определения подлинности и идентификации и блок доступа имеют три таблицы для программирования параметров, относящихся к номерам телефонов, номерам абонентов в сетии часам ежедневных отчетов. Система оперативного управления посылает предупреждение об отказе в случае, если невозможно запрограммировать параметр данного элемента. Информация, по которой могут производиться изменения параметров и дата их вступления в силу может также дистанционно программироваться. Наконец, система, как сказано выше, управляет аппаратурой, и это позволяет получать различные режимы работы внутри одной и той же системы, например, вести инвентаризацию аппаратуры, действия при отказах, управление выемкой монет, отчеты о загрузке, отчеты о доступности и степень обслуживания. Сообщения, связанные с этими функциями системы и временные данные некоторых из функций управления, разрешаемые фактической системой, таковы Соединение модульного телефона. Соединение блока определения подлинности и идентификации. Соединение блока доступа. Отключения в базе данных. 5 2830 1 Дистанционное программирование параметров модульных телефонов. Параметры, передаваемые на модульные телефоны для их программирования, содержатся в сообщении ПП, которые имеет следующую структуру и параметры Вступительная часть. Код сообщения параметров. Идентификация модульного телефона. Передача параметров даты. Дата вступления в действие дистанционного программирования. Принадлежность модульного телефона. Общий порог отказа. Цена за штуку. Местная плата. Местный период. Количество максимальных местных блоков. Минимальный местный баланс. Минимальный баланс оперативной системы. Минимальный междугородный баланс. Аннулирование монет. Международное аннулирование монет. Время без провинциальной оплаты. Время без междугородной оплаты. Время без международной оплаты. Запрещенные номера. Свободные номера. Номер доступа к оператору. Номера для доступа к оперативной службе модульных телефонов-автоматов. Номер доступа к блоку доступа. Номер для открывания замка. Официальное изменение времени. Расписание выемки. Расписание ежедневных отчетов. Сроки. Типы монет. Типы карточек. Черный список. Язык. Конец сообщения. Дополнение до четности или нечетности. Подобным же образом система позволяет дистанционно программировать блок определения подлинности и идентификации, и параметры блока доступа. Чтобы принимать тревожные сообщения от модульных телефонов, сообщения от них маркируются кодомТС, длина сообщения переменная и содержит все тревоги, которые были до связи по телефону, после установки связи с оперативной службой системы модульных телефонов. Тревожное сообщение от модульного телефона принимается соответственно следующей структуре тревог Вступительная часть. Код тревожного сообщения. Идентификация модульного телефона. Номер сообщения. Дата сообщения. Общие отказы (среди них отказ микротелефонной трубки, отказ оперативной памяти, отказ постоянной программируемой памяти, постоянная подача контрольной частоты, отсутствие контрольных импульсов, обрыв в земле, открытая верхняя дверца, открытая нижняя дверца, контрольная частота отклонилась на 10 ). Отказы карточек (среди них невозможность вытащить, невозможность прочитать, заедание считывающего устройства). Монетные отказы (например, невозможность выема, отказ определения доброкачественности монеты,отказ в среднем накопителе). Неисправности с монетным ящиком (например, ящик полный, ящика нет, ящик наполнен на 3/4, ящик ограблен, не подключен кабель к монетному ящику). 2830 1 Общие неприятности (преждевременное пропускание монет, неправильное напряжение, отказ часов, реальное время, попытка обмана, контрольная частота ушла на 3 , выемка денег обманом, предупреждение о необходимости выемки денег, отказ в идентификации). Конец сообщения. Дополнение до четности или нечетности. Прием тревожных сигналов от блока определения подлинности и идентификации. Прием тревожных сигналов от блока доступа. Прием сигнала все в порядке от модульного телефона. Прием сигнала все в порядке от блока определения подлинности и идентификации. Прием сигнала все в порядке от блока доступа. Отключение модульного телефона. Отключение блока определения подлинности и идентификации. Отключение блока доступа. Прием ежедневных отчетов от модульного телефона, который включает квитанцию ( прием) ежедневных сообщений от модульных телефонов, с кодомЕС . Это принимается в следующей структуре Вступительная часть. Код сообщения с ежедневным отчетом. Идентификация модульного телефона. Номер сообщения. Дата передачи. Об отказах не сообщается. Импульсы вызова (оперативная система, городской, провинциальный, междугородный, международный,испытательный). Длительность вызова (оперативная система, городской, провинциальный, междугородный, международный, испытательный). Номер телефона (оперативной системы, городской, провинциальный, междугородный, международный,испытательный). Песеты, собранные оператором, монеты, телефонные карточки, кредитные карточки. Контрольные импульсы в монетах, телефонных карточках, кредитных карточках. Количество вызовов с монетами, телефонными карточками, кредитными карточками. Монеты (различных типов). Карточки (различных типов). Пропадание связи с оперативной службой модульных телефонов-автоматов. Конец сообщения. Дополнение до четности или нечетности. Квитанция ежедневных отчетов от блока определения подлинности и идентификации. Квитанция ежедневного отчета от блока доступа. Выемка денег из модульного телефона. Инициализация модульного телефона (ввод в строй нового). Инициализация блока определения подлинности и идентификации. Инициализация блока доступа. Немедленный вывод на индикацию у модульного телефона. Немедленный вывод на дисплей в блоке определения подлинности и идентификации. Немедленный вывод на дисплей в блоке доступа. Запрос о работе модульного телефона. Ответ о работе модульного телефона. Замена измерителя обманов. Инвентаризация аппаратуры (по провинции, по обслуживаемому району, по местности, телефонной станции или блоку определения подлинности и идентификации). Работа с отказами, включая обслуживание, ревизии, работа с отказавшей аппаратурой, ввод отчетов об отказах, сообщения об исправности и распечатки. Работа по сбору денег, включая регистрацию данных, полученных в сообщениях о выемках и в ежедневных отчетах, подготовка общих отчетов по выемке в провинции, местности или по телефонной станции. Отчеты о возможности связи и качестве связи, включая количество отказов на аппарат и за месяц, среднее время до устранения отказа, средняя длительность отчетов по разным элементам, проценты задержанных отказов и т.п. Теперь устройство достаточно описано для любого специалиста в этой области для того, чтобы представить объем изобретения и даваемые им преимущества. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
